2011 Hyundai Santa Fe Manual del propietario (in Spanish)

23
Su vehículo de un vistazo
VISTA DEL PANEL DE INSTRUMENTOS
B020000ACM
OCM010002L
1. Airbag del conductor* .....................3-43
2. Mando de luces/intermitentes .........4-66
3. Panel de instrumentos ....................4-39
4. Limpia/lavaparabrisas .....................4-73
5. Mandos del regulador de velocidad decrucero* ........................................... 5-43
6. Contacto............................................5-4
7. Volante ............................................4-32
8. Reloj digital*......................................4-108
9. Audio*............................................4-115
10. Intermitentes de emergencia ........4-66
11. Control de climatización* ..............4-81
12. Calefacción del asiento* .................3-9
13. Palanca de cambio de marchas .....5-18
14. Encendedor ..........................................4-104
15. Enchufe ..................................................4-107
16. Soporte de la llave Smart* o cenicero* ...................................5-13/4-105
17. Airbag del acompañante* .............3-43
18. Mandos de la ventilación ..............4-82
19. Guantera .....................................4-102
20. Pedal del freno de estacionamiento* ..........................5-33
21. Pedal del freno ..............................5-32
22. Pedal del accelerador .....................5-6
* : opcional

Su vehículo de un vistazo
4
2

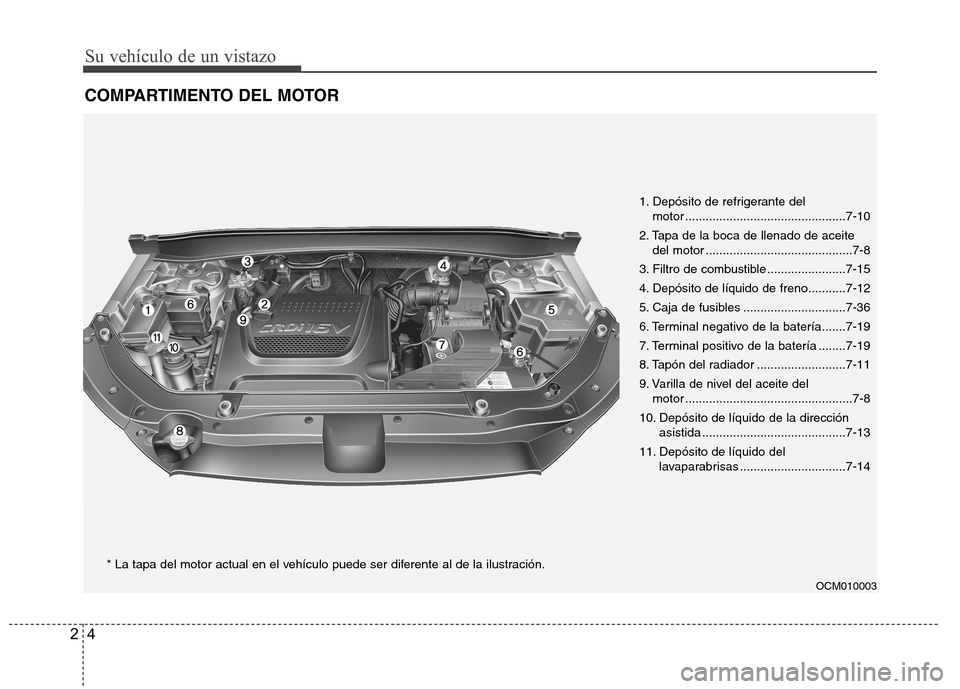

COMPARTIMENTO DEL MOTOR
OCM010003
* La tapa del motor actual en el vehículo puede ser diferente al de la ilustración. 1. Depósito de refrigerante del
motor ...............................................7-10
2. Tapa de la boca de llenado de aceite del motor ...........................................7-8
3. Filtro de combustible .......................7-15
4. Depósito de líquido de freno...........7-12
5. Caja de fusibles ..............................7-36
6. Terminal negativo de la batería.......7-19
7. Terminal positivo de la batería ........7-19
8. Tapón del radiador ..........................7-11
9. Varilla de nivel del aceite del motor .................................................7-8
10. Depósito de líquido de la dirección asistida ..........................................7-13
11. Depósito de líquido del lavaparabrisas ...............................7-14

3
Asientos / 3-2
Cinturones de seguridad / 3-18Sistema de sujección para niños / 3-30Airbag - sistema de sujeción complementario (SRS) / 3-39
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2
3
C010000AFD Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)
(4) Soporte lumbar (asiento del conductor)*
(5) Calefacción del asiento* / Calefacción del asiento
(Con ventilación de aire, asiento
del conductor)*
(6) Reposacabezas Asiento de la 2ª fila
(7) Plegado y ángulo del respaldo
(8) Doble plegado del asiento*(9) Reposacabezas
(10) Reposabrazos Asiento de la 3ª fila*
(11) Plegado del asiento (12) Reposacabezas
* : opcional

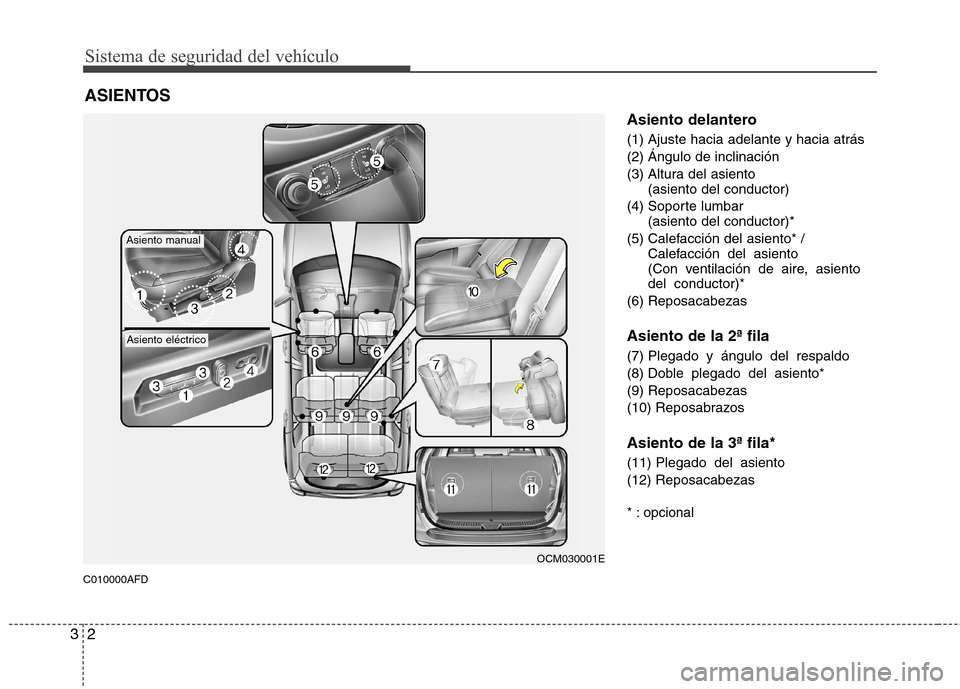

ASIENTOS
OCM030001E
Asiento manual
Asiento eléctrico

33
Sistema de seguridad del vehículo
ADVERTENCIA- Asiento
del conductor
No intente nunca ajustar la posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo yocasionar un accidente que
produjera lesiones graves o
mortales, además de dañosmateriales.
No permita que nada afecte a la posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales encaso de parada repentina ocolisión.
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
Para evitar que el airbag provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo yhágalo despacio y asegúrese de
que no hay nadie cerca del asiento.Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA - Objetos sueltos
La presencia de algún objeto suelto en la zona de los pies delconductor puede estorbar elaccionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.ADVERTENCIA -
Responsabilidad del conductor por elacompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.

Sistema de seguridad del vehículo
4
3
Ajuste del asiento delantero -
manual (opcional)
C010101AUN
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición deseada.
3.
Suelte la palanca y asegúrese de que el
asiento queda inmovilizado en su sitio.
Ajuste el asiento antes de iniciar lamarcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado. C010102AUN
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Échese hacia atrás en el asiento con cuidado y lleve el respaldo a laposición deseada.
3. Suelte la palanca y asegúrese de que el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asientoquede fijo).
ADVERTENCIA
Tras el ajuste del asiento, compruebe que está firmemente
enclavado para evitar que se muevael asiento hacia delante o haciaatrás sin utilizar la palanca de
desenclavamiento. Un movimientobrusco o inesperado del asientodel conductor puede causar la
pérdida de control y provocar un
accidente.
OCM030003OCM030002

35
Sistema de seguridad del vehículo
C010103AUN
Altura del asiento (para el asiento del conductor,
opcional)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo el mando
situado en su parte exterior.
Para bajar el asiento, empuje la palanca hacia abajo varias veces.
Para subir el asiento, tire varias veces hacia arriba de la palanca. C010105AFD
Soporte lumbar
(Para el asiento del conductor,opcional)
El soporter lumbar se puede ajustar
moviendo la palanca en el exterior del
respaldo del conductor. Al girar la
palanca de aumenta o disminuye el
soporte lumbar. Reglaje del asiento delanrero - eléctricamente (opcional) El asiento delantero se ajusta con el
botón situado en la parte exterior del
asiento. Antes de arrancar, ajuste el
asiento a la posición adecuada para
controlar fácilmente el volante, lospedales y los mandos del panel de
instrumentos.
OCM030004OCM030005ADVERTENCIA
Los asientos automáticos se pueden accionar con el contacto en
OFF. Por tanto, nunca debenquedar niños sin vigilancia en el
coche.

Sistema de seguridad del vehículo
6
3

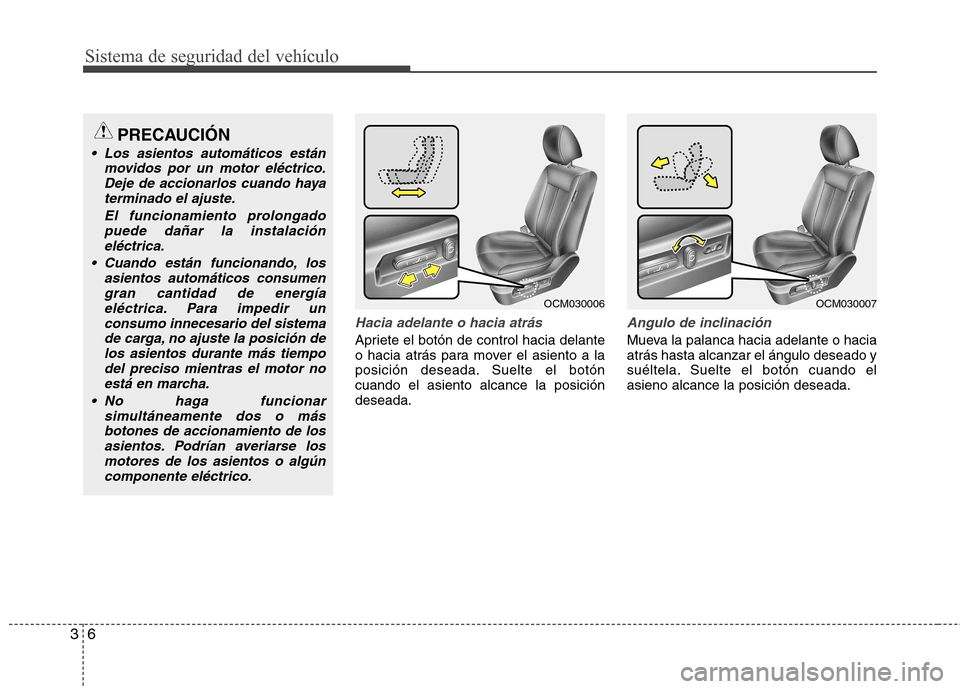

Hacia adelante o hacia atrás
Apriete el botón de control hacia delante
o hacia atrás para mover el asiento a la
posición deseada. Suelte el botóncuando el asiento alcance la posicióndeseada.
Angulo de inclinación
Mueva la palanca hacia adelante o hacia atrás hasta alcanzar el ángulo deseado y
suéltela. Suelte el botón cuando elasieno alcance la posición deseada.
PRECAUCIÓN
Los asientos automáticos están
movidos por un motor eléctrico.Deje de accionarlos cuando hayaterminado el ajuste.
El funcionamiento prolongadopuede dañar la instalacióneléctrica.
Cuando están funcionando, los asientos automáticos consumengran cantidad de energía
eléctrica. Para impedir unconsumo innecesario del sistemade carga, no ajuste la posición delos asientos durante más tiempo
del preciso mientras el motor no está en marcha.
No haga funcionar simultáneamente dos o másbotones de accionamiento de los
asientos. Podrían averiarse losmotores de los asientos o algúncomponente eléctrico.
OCM030006OCM030007
