2011 Hyundai Santa Fe instrument panel

2

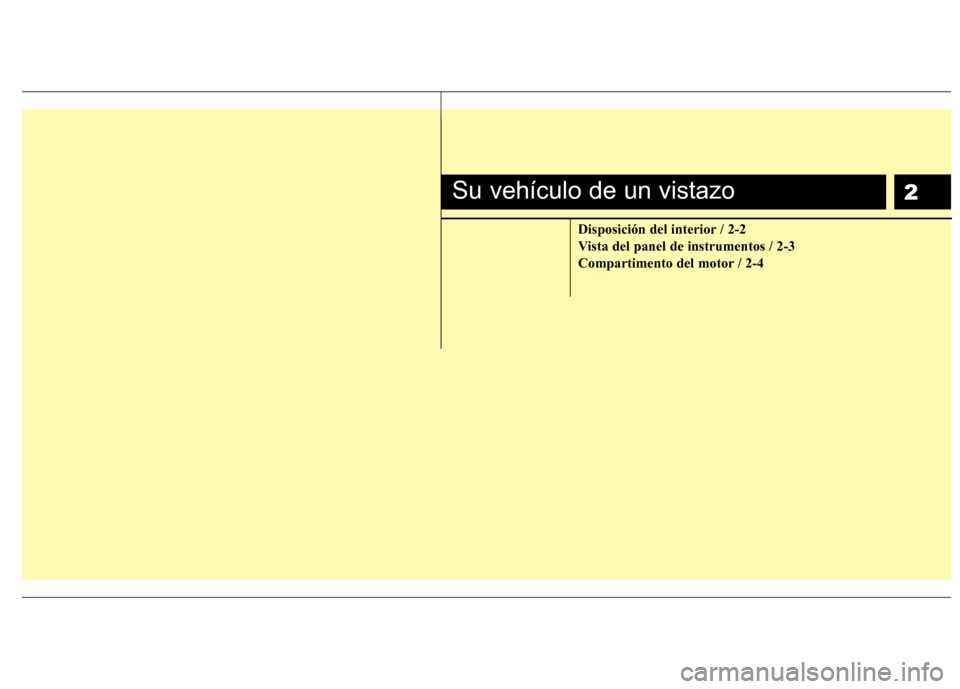

Disposición del interior / 2-2
Vista del panel de instrumentos / 2-3
Compartimento del motor / 2-4
Su vehículo de un vistazo

23
Su vehículo de un vistazo

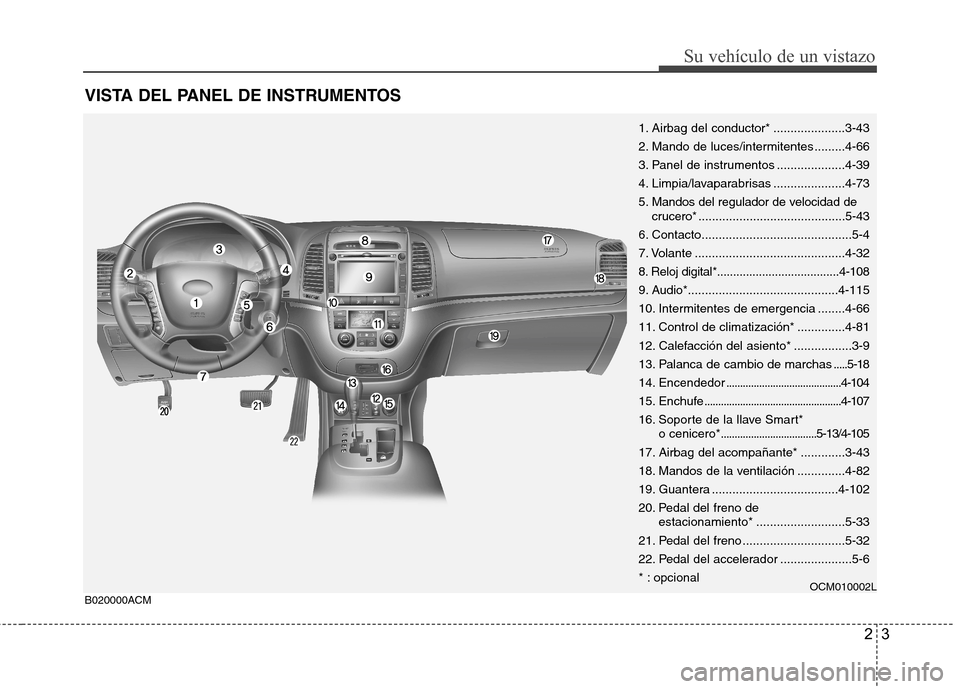

VISTA DEL PANEL DE INSTRUMENTOS
B020000ACM
OCM010002L
1. Airbag del conductor* .....................3-43
2. Mando de luces/intermitentes .........4-66
3. Panel de instrumentos ....................4-39
4. Limpia/lavaparabrisas .....................4-73
5. Mandos del regulador de velocidad decrucero* ........................................... 5-43
6. Contacto............................................5-4
7. Volante ............................................4-32
8. Reloj digital*......................................4-108
9. Audio*............................................4-115
10. Intermitentes de emergencia ........4-66
11. Control de climatización* ..............4-81
12. Calefacción del asiento* .................3-9
13. Palanca de cambio de marchas .....5-18
14. Encendedor ..........................................4-104
15. Enchufe ..................................................4-107
16. Soporte de la llave Smart* o cenicero* ...................................5-13/4-105
17. Airbag del acompañante* .............3-43
18. Mandos de la ventilación ..............4-82
19. Guantera .....................................4-102
20. Pedal del freno de estacionamiento* ..........................5-33
21. Pedal del freno ..............................5-32
22. Pedal del accelerador .....................5-6
* : opcional

35
Sistema de seguridad del vehículo
C010103AUN

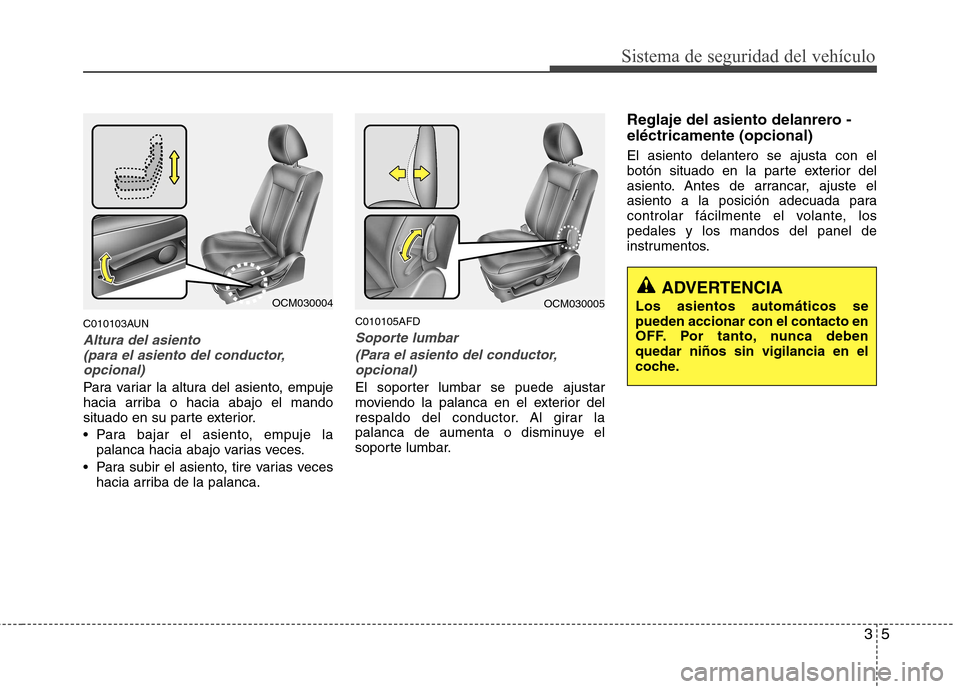

Altura del asiento (para el asiento del conductor,
opcional)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo el mando
situado en su parte exterior.
Para bajar el asiento, empuje la palanca hacia abajo varias veces.
Para subir el asiento, tire varias veces hacia arriba de la palanca. C010105AFD
Soporte lumbar
(Para el asiento del conductor,opcional)
El soporter lumbar se puede ajustar
moviendo la palanca en el exterior del
respaldo del conductor. Al girar la
palanca de aumenta o disminuye el
soporte lumbar. Reglaje del asiento delanrero - eléctricamente (opcional) El asiento delantero se ajusta con el
botón situado en la parte exterior del
asiento. Antes de arrancar, ajuste el
asiento a la posición adecuada para
controlar fácilmente el volante, lospedales y los mandos del panel de
instrumentos.
OCM030004OCM030005ADVERTENCIA
Los asientos automáticos se pueden accionar con el contacto en
OFF. Por tanto, nunca debenquedar niños sin vigilancia en el
coche.

Sistema de seguridad del vehículo
40
3
C040100AFD

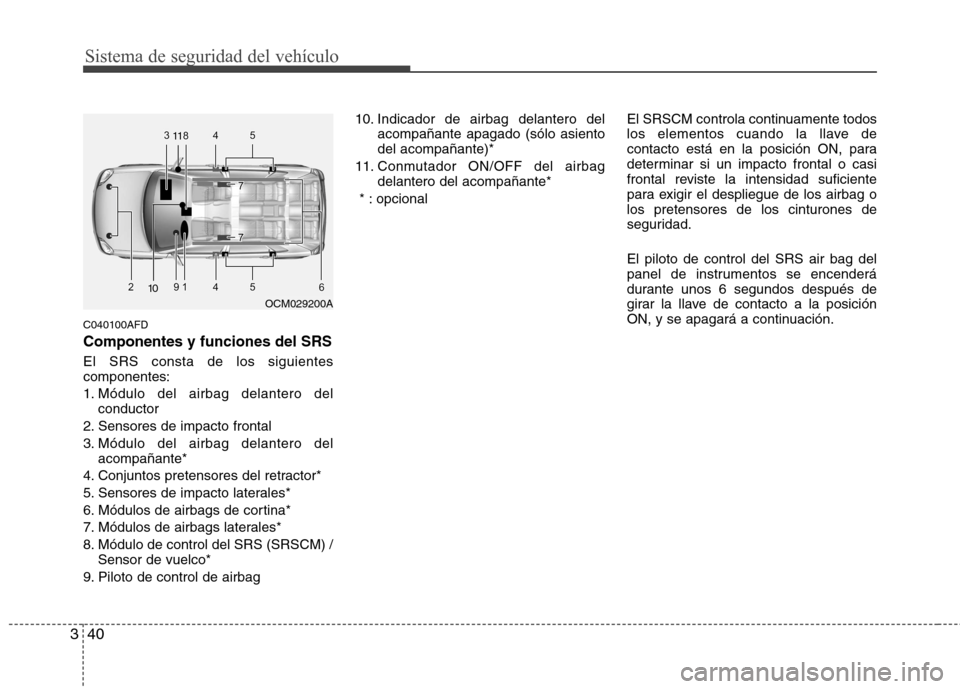

Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero del
conductor
2. Sensores de impacto frontal
3. Módulo del airbag delantero del acompañante*
4. Conjuntos pretensores del retractor*
5. Sensores de impacto laterales*
6. Módulos de airbags de cortina*
7. Módulos de airbags laterales*
8. Módulo de control del SRS (SRSCM) / Sensor de vuelco*
9. Piloto de control de airbag 10. Indicador de airbag delantero del
acompañante apagado (sólo asiento del acompañante)*
11. Conmutador ON/OFF del airbag delantero del acompañante*
* : opcional El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.
OCM029200A
1010
1111

Sistema de seguridad del vehículo
42
3

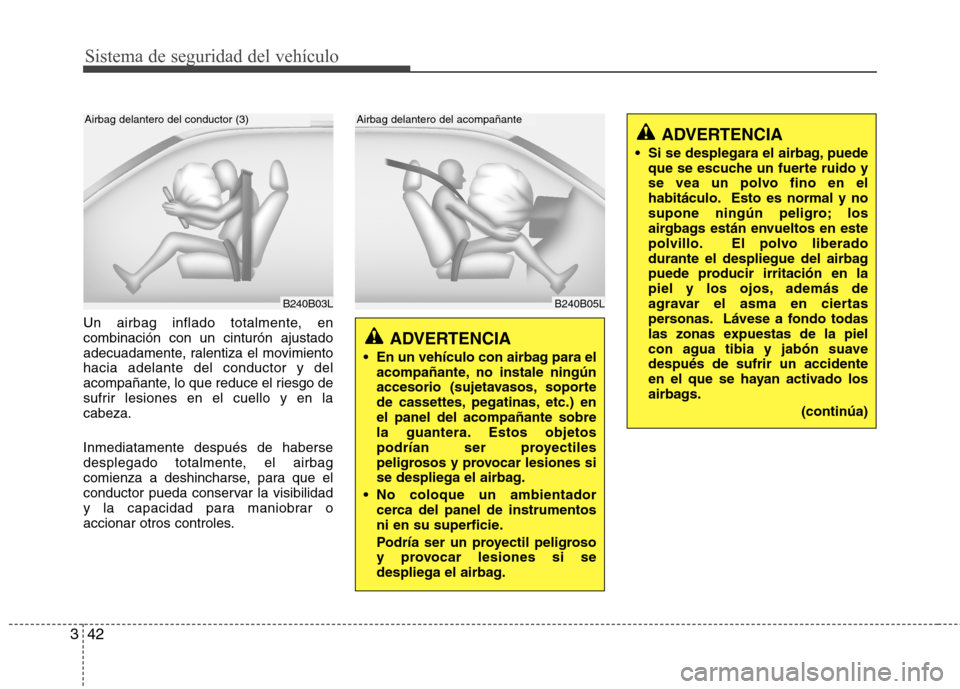

Un airbag inflado totalmente, en combinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
ADVERTENCIA
Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suavedespués de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)
ADVERTENCIA
En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B05L
Airbag delantero del acompañante
B240B03L
Airbag delantero del conductor (3)

Sistema de seguridad del vehículo
44
3
(continúa)

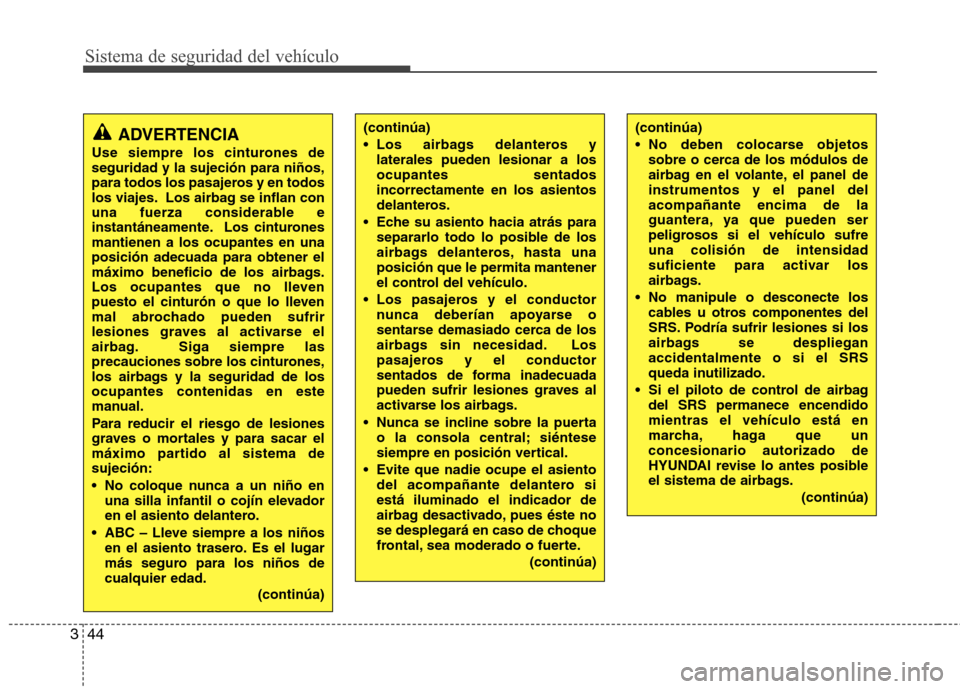

Los airbags delanteros y
laterales pueden lesionar a los ocupantes sentadosincorrectamente en los asientos
delanteros.
Eche su asiento hacia atrás para separarlo todo lo posible de los
airbags delanteros, hasta unaposición que le permita mantener
el control del vehículo.
Los pasajeros y el conductor nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
Nunca se incline sobre la puerta o la consola central; siéntese
siempre en posición vertical.
Evite que nadie ocupe el asiento del acompañante delantero siestá iluminado el indicador de
airbag desactivado, pues éste no
se desplegará en caso de choque
frontal, sea moderado o fuerte.
(continúa)(continúa)
No deben colocarse objetossobre o cerca de los módulos de
airbag en el volante, el panel deinstrumentos y el panel delacompañante encima de la
guantera, ya que pueden ser
peligrosos si el vehículo sufreuna colisión de intensidad
suficiente para activar los
airbags.
No manipule o desconecte los cables u otros componentes del
SRS. Podría sufrir lesiones si los
airbags se desplieganaccidentalmente o si el SRS
queda inutilizado.
Si el piloto de control de airbag del SRS permanece encendidomientras el vehículo está en
marcha, haga que unconcesionario autorizado de
HYUNDAI revise lo antes posible
el sistema de airbags.
(continúa)ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)

347
Sistema de seguridad del vehículo

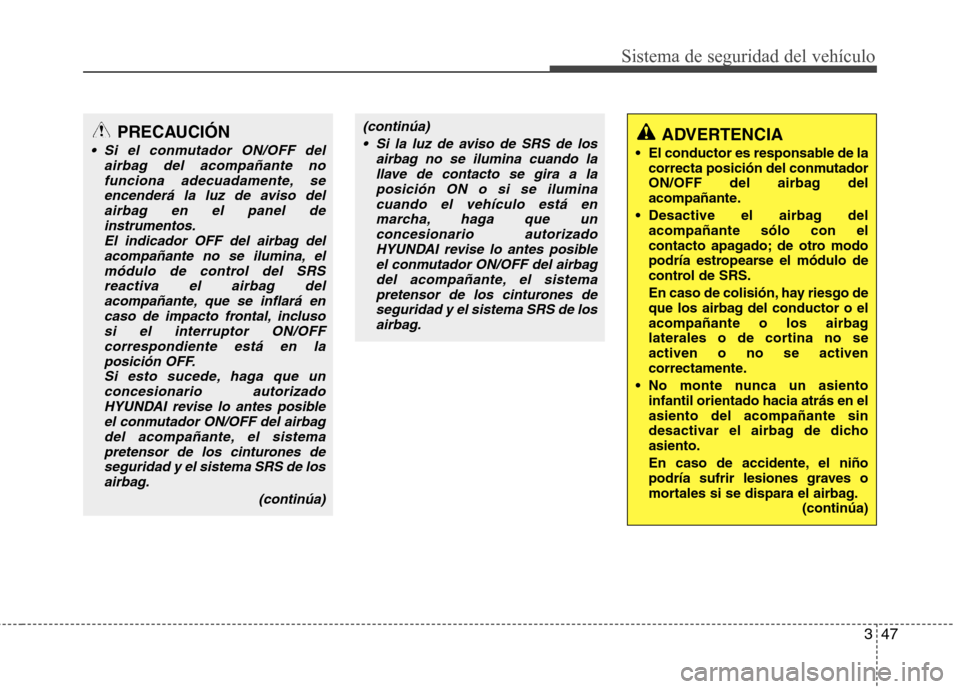

PRECAUCIÓN
Si el conmutador ON/OFF delairbag del acompañante no
funciona adecuadamente, seencenderá la luz de aviso delairbag en el panel de instrumentos.
El indicador OFF del airbag delacompañante no se ilumina, el módulo de control del SRS
reactiva el airbag delacompañante, que se inflará encaso de impacto frontal, inclusosi el interruptor ON/OFF
correspondiente está en laposición OFF.Si esto sucede, haga que unconcesionario autorizado
HYUNDAI revise lo antes posibleel conmutador ON/OFF del airbagdel acompañante, el sistemapretensor de los cinturones de
seguridad y el sistema SRS de losairbag.
(continúa)
(continúa) Si la luz de aviso de SRS de los airbag no se ilumina cuando lallave de contacto se gira a laposición ON o si se ilumina
cuando el vehículo está enmarcha, haga que un concesionario autorizado
HYUNDAI revise lo antes posibleel conmutador ON/OFF del airbag del acompañante, el sistema pretensor de los cinturones de
seguridad y el sistema SRS de losairbag.ADVERTENCIA
El conductor es responsable de la correcta posición del conmutador
ON/OFF del airbag del
acompañante.
Desactive el airbag del acompañante sólo con el
contacto apagado; de otro modo
podría estropearse el módulo de
control de SRS.
En caso de colisión, hay riesgo de
que los airbag del conductor o el
acompañante o los airbag
laterales o de cortina no seactiven o no se activen
correctamente.
No monte nunca un asiento infantil orientado hacia atrás en elasiento del acompañante sin
desactivar el airbag de dichoasiento.
En caso de accidente, el niño
podría sufrir lesiones graves o
mortales si se dispara el airbag. (continúa)

359
Sistema de seguridad del vehículo
Si su vehículo está equipado con el
interruptor ON/OFF del airbag delantero
del acompañante, puede activar o
desactivar el airbag delantero del
acompañante según sea necesario.
Para más información, véase la página 3-46.C041000AUN

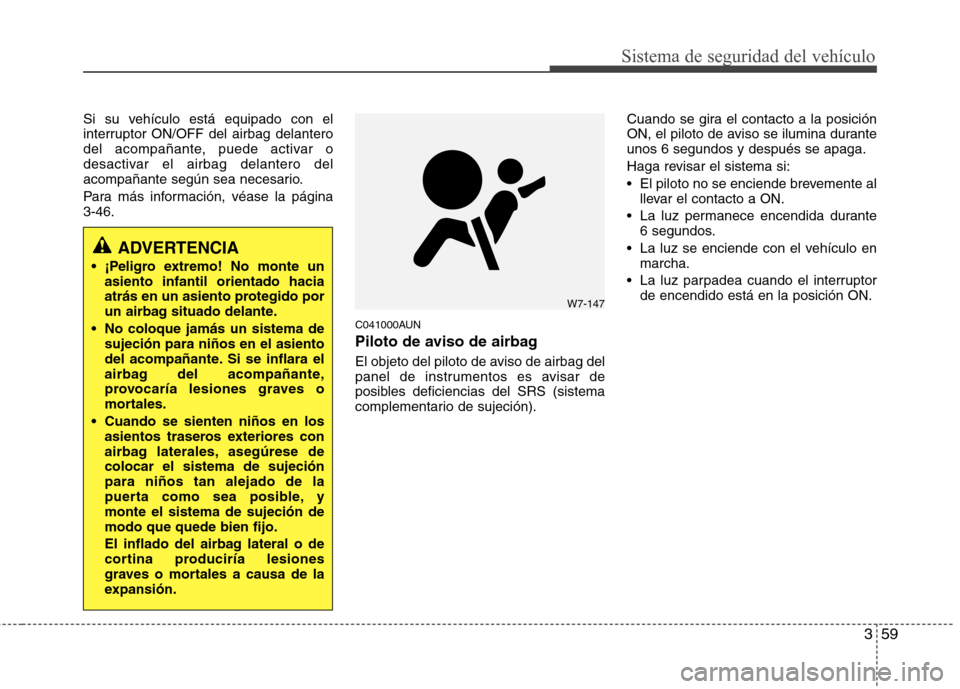

Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si:
El piloto no se enciende brevemente al
llevar el contacto a ON.
La luz permanece encendida durante 6 segundos.
La luz se enciende con el vehículo en marcha.
La luz parpadea cuando el interruptor de encendido está en la posición ON.
ADVERTENCIA
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
Cuando se sienten niños en los asientos traseros exteriores con
airbag laterales, asegúrese decolocar el sistema de sujeciónpara niños tan alejado de la
puerta como sea posible, ymonte el sistema de sujeción demodo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
