Sistema de seguridad del vehículo
60
3

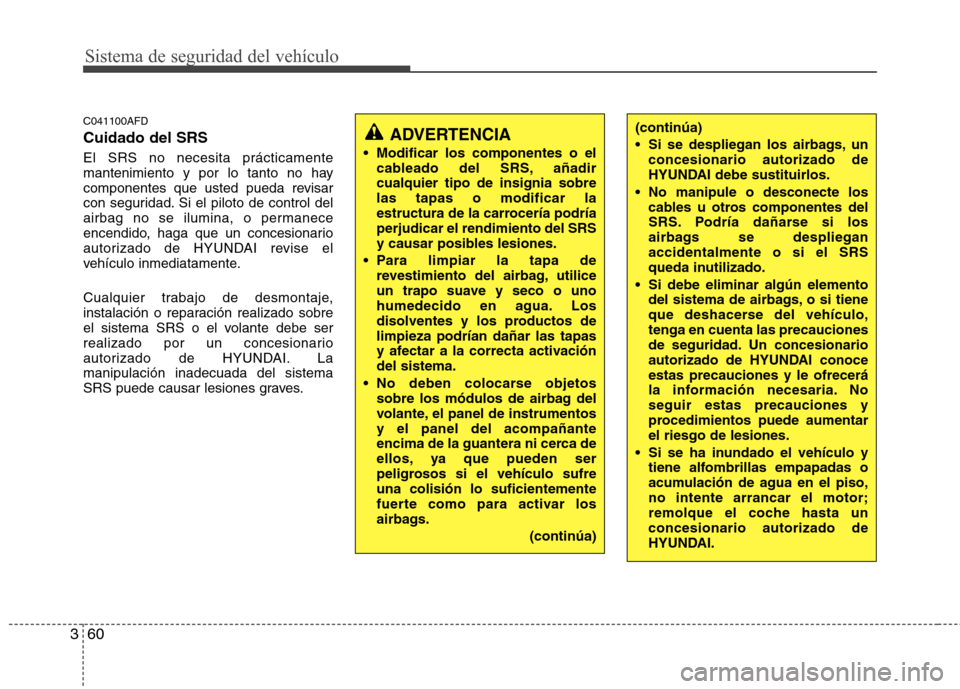

C041100AFD Cuidado del SRS El SRS no necesita prácticamente
mantenimiento y por lo tanto no hay
componentes que usted pueda revisar
con seguridad. Si el piloto de control del
airbag no se ilumina, o permanece
encendido, haga que un concesionario
autorizado de HYUNDAI revise el
vehículo inmediatamente.
Cualquier trabajo de desmontaje,
instalación o reparación realizado sobre
el sistema SRS o el volante debe ser
realizado por un concesionario
autorizado de HYUNDAI. Lamanipulación inadecuada del sistema
SRS puede causar lesiones graves.
ADVERTENCIA
Modificar los componentes o el cableado del SRS, añadir cualquier tipo de insignia sobrelas tapas o modificar la
estructura de la carrocería podríaperjudicar el rendimiento del SRS
y causar posibles lesiones.
Para limpiar la tapa de revestimiento del airbag, utilice
un trapo suave y seco o uno
humedecido en agua. Los
disolventes y los productos delimpieza podrían dañar las tapas
y afectar a la correcta activacióndel sistema.
No deben colocarse objetos sobre los módulos de airbag del
volante, el panel de instrumentosy el panel del acompañante
encima de la guantera ni cerca de
ellos, ya que pueden ser
peligrosos si el vehículo sufreuna colisión lo suficientemente
fuerte como para activar los
airbags.
(continúa)(continúa)
Si se despliegan los airbags, unconcesionario autorizado de
HYUNDAI debe sustituirlos.
No manipule o desconecte los cables u otros componentes del
SRS. Podría dañarse si los
airbags se desplieganaccidentalmente o si el SRS
queda inutilizado.
Si debe eliminar algún elemento del sistema de airbags, o si tiene
que deshacerse del vehículo,tenga en cuenta las precauciones
de seguridad. Un concesionario
autorizado de HYUNDAI conoceestas precauciones y le ofrecerá
la información necesaria. Noseguir estas precauciones y
procedimientos puede aumentarel riesgo de lesiones.
Si se ha inundado el vehículo y tiene alfombrillas empapadas o
acumulación de agua en el piso,no intente arrancar el motor;
remolque el coche hasta unconcesionario autorizado de
HYUNDAI.

Características de vehículo
44
4
Modo ECO ON/OFF (opcional) Puede cambiar el indicador ECO
ON/OFF en la panel de instrumentos si
está en este modo.
Si pulsa el botón RESET durante más de 1 segudno en el modo ECO ON, se
muestra ECO OFF en la pantalla y elindicador ECO se apaga cuandoconducción.
Si quiere visualizar de nuevo el indicador
ECO, pulse el botón RESET durantemás de 1 segundo en el modo ECO OFF
y después se muestra en modo ECO ON
en la pantalla. Cuando pulsa el botón
TRIP durante menos de 1 segudno en el
modo ECO, el modo se cambia alcuentakilómetos parcial. D150206AFDOrdenador de viaje (opcional)
El ordenador de viaje es un sistema de
información controlado por unmicroprocesador que proporciona al
conductor, cuando la llave de contactoestá en la posición ON, datos sobre el
viaje, como la distancia total y parcial
recorrida, la distancia estimada hasta el
agotamiento del depósito, la velocidadmedia, el consumo medio de
combustible y el consumo actual de
combustible. Toda la información
guardada (excepto la distancia total, ladistancia estimada hasta el agotamientodel depósito y el consumo actual de
combustible) se pone si se desconecta labatería.
* : opcional
OCM040060Cuentakilómetros parcial B*
Consumo medio de combustible*
Velocidad media*
Termómetro exterior*
ECO ON/OFF*
Distancia hasta agotar el depósito*
Cuentakilómetros parcial A
Consumo actual de combustible*OHD040550

Características de vehículo
48
4
Modo ECO ON/OFF (opcional) Puede cambiar el indicador ECO
ON/OFF en la panel de instrumentos si
está en este modo.
Si pulsa el botón RESET durante más de 1 segudno en el modo ECO ON, se
muestra ECO OFF en la pantalla y elindicador ECO se apaga cuandoconducción.
Si quiere visualizar de nuevo el indicador
ECO, pulse el botón RESET durantemás de 1 segundo en el modo ECO OFF
y después se muestra en modo ECO ON
en la pantalla. Cuando pulsa el botón
TRIP durante menos de 1 segudno en el
modo ECO, el modo se cambia alcuentakilómetos parcial. D150300AFD
Avisos e indicadores
Todas las luces de aviso se comprueban colocando el contacto en ON (no
arranque el motor). Si alguna luz no seilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es bajo.
D150301ACM
Indicador ECO
(opcional)
El indicador ECO es un sistema que le
informa de cómo conducir
económicamente.
Se muestra si está consumiendo
combustible de forma eficiente para
mejorar el rendimiento de combustible.
El indicador ECO (verde) se encenderá si está consumiendo el
combustible de forma eficaz en el
modo ECO ON. Si no quiere que se
muestre este indicador, puede cambiardel modo ECO ON al modo ECO OFF
pulsando el botón RESET. Para la
operación del modo ECO ON/OFF,
consulte la página anterior.
El rendimiento del combustible puede variar según los hábitos de conducción
y las condiciones de la carretera.
Este indicador no funciona en las condiciones donde no se realice unacondición económica, por ejemplo conla palanca de cambios en P
(estacionamiento), N (punto muerto),
R (marcha atrás) o modo deportivo.
OCM040070
Tipo A Tipo B
ECO

Características de vehículo
50
4
D150303AFD

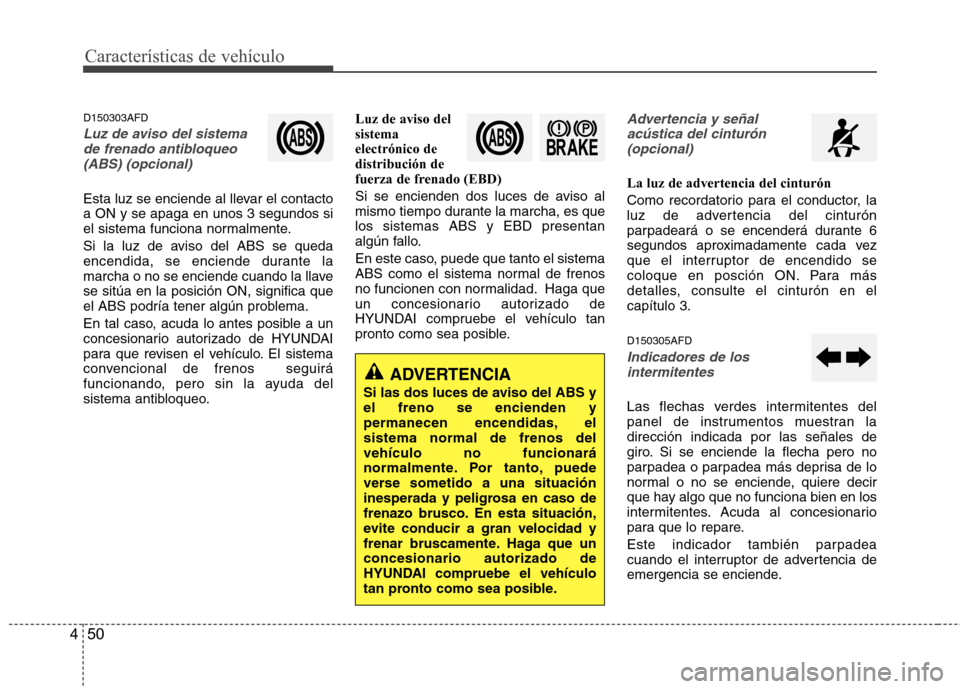

Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llavese sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo. Luz de aviso delsistemaelectrónico dedistribución de
fuerza de frenado (EBD)
Si se encienden dos luces de aviso al
mismo tiempo durante la marcha, es quelos sistemas ABS y EBD presentan
algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.
Advertencia y señal
acústica del cinturón (opcional)
La luz de advertencia del cinturón
Como recordatorio para el conductor, la
luz de advertencia del cinturón
parpadeará o se encenderá durante 6
segundos aproximadamente cada vez
que el interruptor de encendido se
coloque en posción ON. Para más
detalles, consulte el cinturón en elcapítulo 3. D150305AFD
Indicadores de losintermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran ladirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Este indicador también parpadea
cuando el interruptor de advertencia de
emergencia se enciende.
ADVERTENCIA
Si las dos luces de aviso del ABS y el freno se encienden y
permanecen encendidas, elsistema normal de frenos delvehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que unconcesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.

457
Características de vehículo
Indicador ESP (programaelectrónico de estabilidad)(opcional)
El indicador ESP se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla lascondiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produceuna condición de deslizamiento o de
tracción reducida, el ESP entra en
acción y el indicador ESP parpadeará
para indicar que funciona.
Pero, si avería la sistema ESP, el indicador se ilumina y se queda.
Lleve su coche a un taller HYUNDAI
autorizado y haga que revisen elsistema.
Indicador ESP OFF (opcional)
El indicador ESP OFF se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP OFF. El indicador
ESP OFF se encenderá para recordar
que se ha desactivado el ESP.
IIndicador de
velocidad de crucero(opcional)
Indicador de VELOCIDAD DE CRUCERO
Esta luz indicadora se enciende cuando
se activa el sistema de control de
crucero.
La luz del indicador de crucero del panel
de instrumentos se ilumina cuando sepulsa del botón ON-OFF de control de
crucero situado en el volante.
La luz indicadora se apaga cuando se
pulsa de nuevo el botón ON-OFF de
control de crucero. Para más información
sobre el uso del control de crucero,
consulte en el apartado 5 “Sistema de
control de crucero”.
PRECAUCIÓN -
Motor diésel
Si la luz del indicador de mal funcionamiento del sistema de
control de emisión parpadea, existealgún error relacionado con elajuste de la cantidad de inyección que puede provocar la pérdida de
potencia del motor, ruido en lacombustión o una mala emisión.Lleve a revisar el sistema de control
del motor cuanto antes a undistribuidor autorizado HYUNDAI.
CRUISE

Características de vehículo
58
4
Indicador SET de crucero
La luz indicadora se ilumina cuando el
interruptor de función de crucero -SET oRES+) está en ON.
La lux indicadora SET de crucero del
panel de instrumentos se ilumina cuando
se pulsa el interruptor (-SET o RES+).
La luz indicadora SET de crucero no se
ilumina cuando se pulsa el interruptor
(CANCEL) de control de crucero o sedesconecta el sistema.
D150327AUN
Campana de aviso de recordatorio de
llave (opcional)
Si se abre la puerta del conductor
mientras la llave de contacto sigue
puesta, (posición ACC o LOCK), sonará
una campana para recordarlo. Esto evita
que las llaves queden encerradas en el
interior del vehículo. La campana sonará
hasta que se retire la llave de contacto o
se cierre la puerta del conductor. D150328AFD
Indicador de la bujía de
incandescencia
(para motores diesel)
La luz indicadora se enciende en ámbar
cuando la llave de contacto se sitúa en la
posición ON. Cuando se apaga la luz
indicadora de precalentamiento se
puede arrancar el motor. El tiempo de
iluminación varía con la temperatura del
agua, la temperatura del aire y el estadode la batería.
✽✽ ATENCIÓN
Si el motor no arranca pasados 10
segundos después de haber terminado el
precalentamiento, vuelva a girar elcontacto a la posición LOCK durante 10segundos, y después de nuevo a la
posición ON, para repetir el
precalentamiento.
D150329AFD
Indicador de filtro de combustible (motores
diésel)
Esta luz de aviso se ilumina durante 3
segundos después de que la llave decontacto se sitúe en la posición "ON" y
después se apagará. Si se enciendecuando el motor está en marcha, indica
que se ha acumulado agua dentro del
filtro de combustible. Si sucede esto,
retire el agua del filtro de combustible.
Para mayor información, consulte el
apartado 7, “Filtro del combustible”.
PRECAUCIÓN
Si la luz indicadora de precalentamiento sigue encendidao parpadea cuando el motor ya sehaya calentado o durante la
marcha, haga que un concesionarioautorizado de HYUNDAI revise elsistema lo antes posible.
PRECAUCIÓN
Cuando se ilumina la luz de avisodel filtro de combustible, es posible que disminuya la potencia delmotor (velocidad del vehículo y
velocidad de ralentí). Si sigue lamarcha con la luz de aviso encendida, puede provocar averíasen las piezas del motor y en el
sistema de inyección Common Rail. En tal caso, acuda lo antes posiblea un concesionario autorizado de HYUNDAI para que revisen el
vehículo.
SET

467
Características de vehículo
D190401AUN

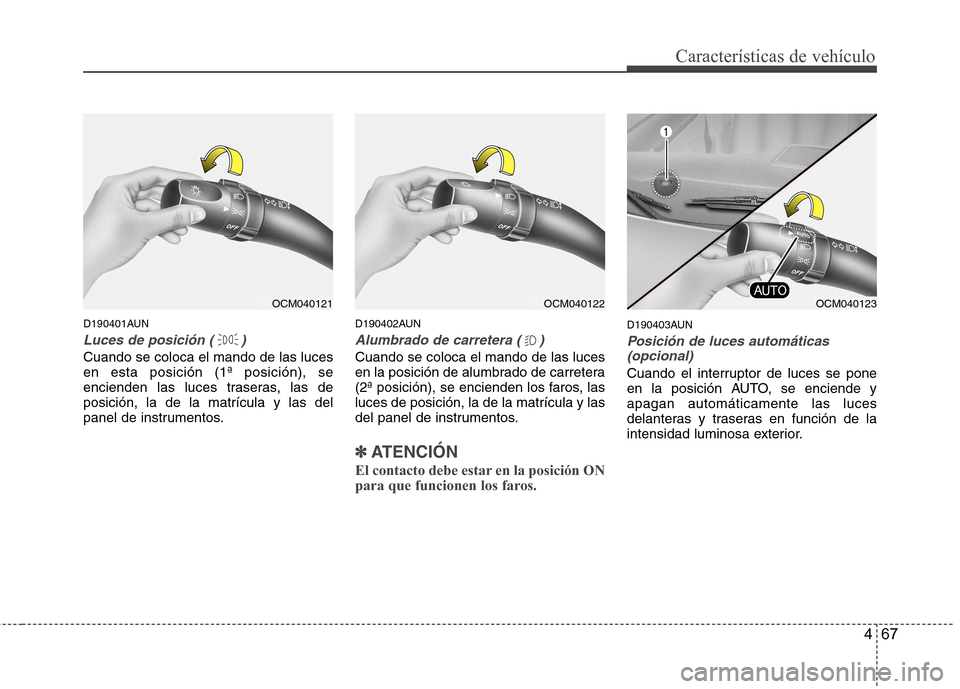

Luces de posición ( )
Cuando se coloca el mando de las luces en esta posición (1ª posición), se
encienden las luces traseras, las deposición, la de la matrícula y las del
panel de instrumentos.D190402AUN
Alumbrado de carretera ( )
Cuando se coloca el mando de las luces
en la posición de alumbrado de carretera
(2ª posición), se encienden los faros, lasluces de posición, la de la matrícula y las
del panel de instrumentos.
✽✽
ATENCIÓN
El contacto debe estar en la posición ON
para que funcionen los faros.
D190403AUN
Posición de luces automáticas (opcional)
Cuando el interruptor de luces se pone
en la posición AUTO, se enciende yapagan automáticamente las luces
delanteras y traseras en función de la
intensidad luminosa exterior.
OCM040121OCM040122OCM040123

Características de vehículo
68
4
D190500AUN Funcionamiento del alumbrado
intensivo
Para encender las luces largas, empuje
la palanca hacia adelante. Tire de ella
para volver a la iluminación de cruce.
El indicador de alumbrado intensivo se ilumina cuando se encienden las luces
largas.
Para evitar que se descargue la batería,
no deje encendidas las luces durante
mucho tiempo seguido con el motor
parado.Emitir ráfagas
Para emitir ráfagas, tire de la palanca
hacia usted. Al soltarla, volverá a su
posición normal (luz de cruce). No es
preciso llevar las luces encendidas para
emitir destellos.
PRECAUCIÓN
No coloque nunca nada sobre el
sensor (1) del panel de
instrumentos, pues de él dependeel control del sistema de lucesautomáticas.
No limpie el sensor con limpiacristales, ya que estosproductos dejan una película queinterfiriere con su funcionamiento.
Si el vehículo lleva lunas tintadas u otro tipo de recubrimientometálico del parabrisasdelantero, el sistema de lucesautomáticas podría no funcionar
correctamente.
OCM040125OCM040124
