2011 Hyundai Santa Fe Manual del propietario (in Spanish)

Mantenimiento
34
7

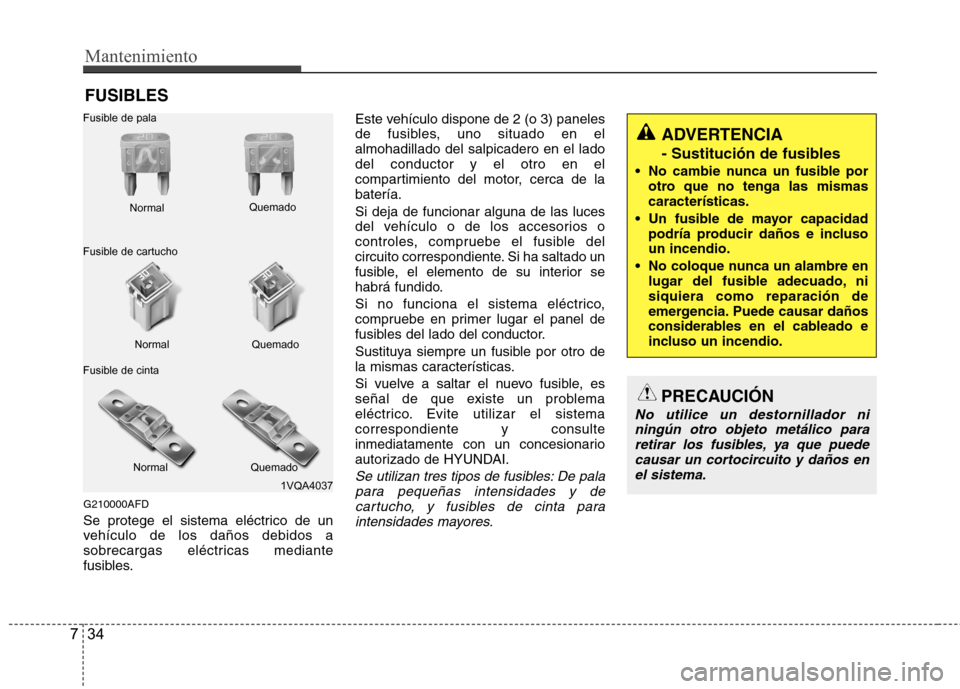

FUSIBLES
G210000AFD
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles. Este vehículo dispone de 2 (o 3) paneles
de fusibles, uno situado en elalmohadillado del salpicadero en el ladodel conductor y el otro en el
compartimiento del motor, cerca de labatería. Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistemacorrespondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.
Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y decartucho, y fusibles de cinta para
intensidades mayores.1VQA4037
Normal
Normal
Fusible de pala Fusible de cartucho
Fusible de cinta Quemado
Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
No cambie nunca un fusible por otro que no tenga las mismas características.
Un fusible de mayor capacidad podría producir daños e inclusoun incendio.
No coloque nunca un alambre en lugar del fusible adecuado, nisiquiera como reparación de
emergencia. Puede causar daños
considerables en el cableado e
incluso un incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico para retirar los fusibles, ya que puedecausar un cortocircuito y daños en
el sistema.

735
Mantenimiento
G210100AUN

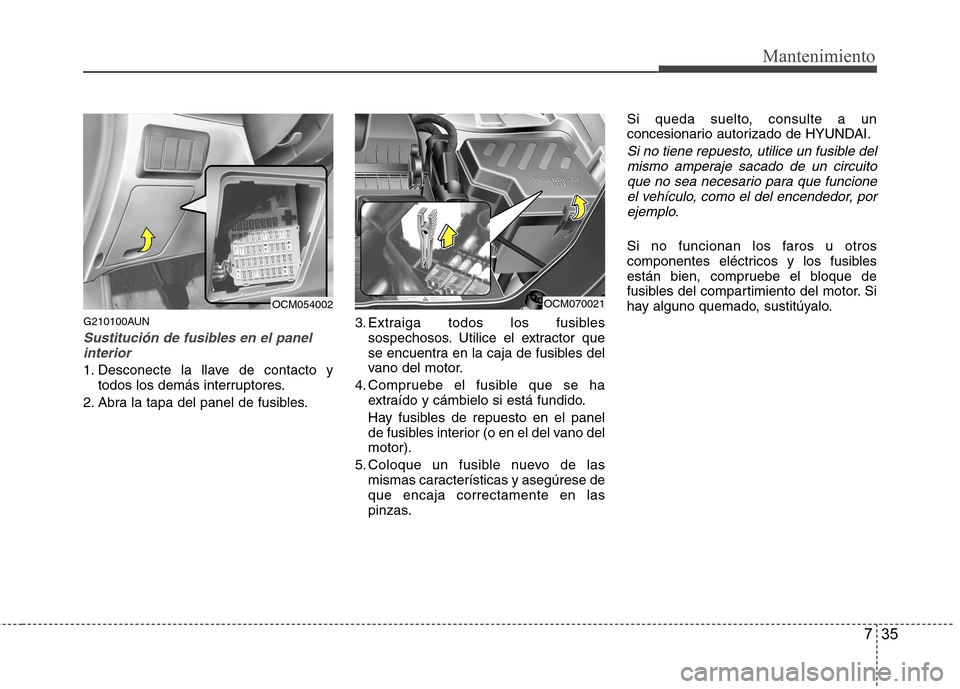

Sustitución de fusibles en el panelinterior
1. Desconecte la llave de contacto y todos los demás interruptores.
2. Abra la tapa del panel de fusibles. 3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano delmotor).
5. Coloque un fusible nuevo de las mismas características y asegúrese deque encaja correctamente en las
pinzas. Si queda suelto, consulte a un
concesionario autorizado de HYUNDAI.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito que no sea necesario para que funcione
el vehículo, como el del encendedor, porejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
OCM054002OCM070021

Mantenimiento
36
7
G210101AXM

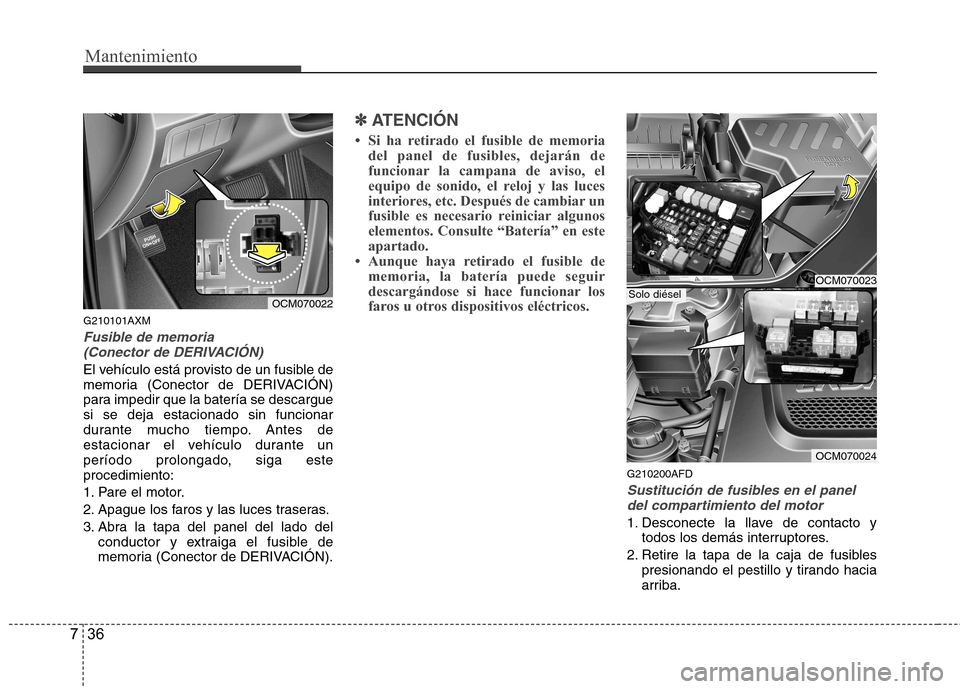

Fusible de memoria
(Conector de DERIVACIÓN)
El vehículo está provisto de un fusible de
memoria (Conector de DERIVACIÓN)
para impedir que la batería se descarguesi se deja estacionado sin funcionar
durante mucho tiempo. Antes de
estacionar el vehículo durante un
período prolongado, siga esteprocedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado del conductor y extraiga el fusible de
memoria (Conector de DERIVACIÓN).
✽✽
ATENCIÓN

737
Mantenimiento
3. Compruebe el fusible que se haextraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las mismas características y asegúrese
de que encaja firmemente en las
pinzas. Si se queda suelto, consulte
con un concesionario autorizado de
HYUNDAI.
G210201ACM
Fusible principal
Si el fusible principal está quemado, desmóntelo como sigue:
1. Desconecte el cable del bornenegativo de la batería.
2. Desmonte los pernos mostrados en la ilustración anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
✽✽
ATENCIÓN
Si se quema el fusible principal, acuda a un concesionario autorizado deHYUNDAI.
PRECAUCIÓN
Una vez que haya comprobado la caja de fusibles del compartimientodel motor, coloque su tapa
sujetándola bien. Si no, puedenproducirse averías eléctricas a causa del agua que pueda entrar.
OCM070025

Mantenimiento
38
7
✽✽
ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja defusibles de su vehículo, consulte suetiqueta.G210300AFD

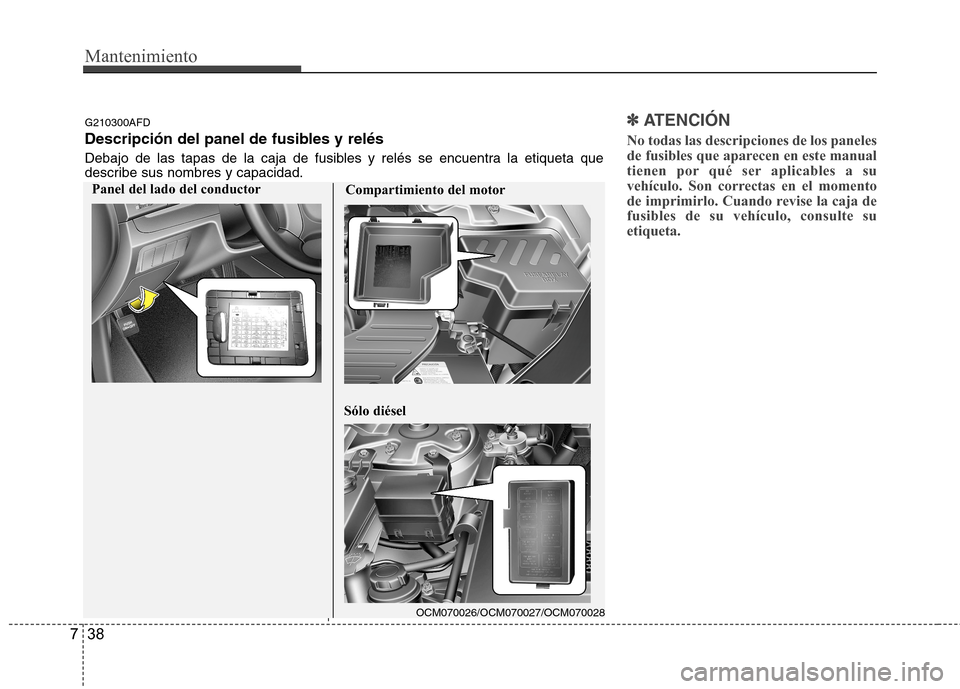

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que
describe sus nombres y capacidad.
Compartimiento del motor
OCM070026/OCM070027/OCM070028
Sólo diésel
Panel del lado del conductor

739
Mantenimiento
Panel de fusibles interiorDescripción Amperaje
del fusible Circuito protegido
START 10A Relé alarma antirrobo
P/WDW LH 25A Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico izqdo trasero
P/WDW RH 25A Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico acompañante, interruptor
elevalunas eléctrico derecho trasero
S/ROOF 20A Techo solar : Motor del techo solar P/SEAT 30A Interruptor manual del asiento del conductor/acompañante, interruptor de soporte lumbar del conductor
SAFETY PWR 25A Módulo del elevalunas eléctrico de seguridad
MIRR HTD 10A Interruptor del desempañador trasero, retrovisor exterior eléctrico del lado del conductor/acompañanteA/BAG #1 15A Módulo de control SRS
ROOM LP 10A Tablero de instrumentos (IND.), luz de la puerta del acompañante/conductor, luz de lectura, luz del
habitáculo , luz de carga, interruptor de la luz de cortesía, luz individual del habitáculo trasero IZQ/DCH
A/CON 10A Módulo de control del aire acondicionado delantero, ionizado del tablero de instrumentos, sensor de lluvia,
retrovisor electrocrómico, motor del techo solar, interruptor del aire acondicionado trasero, caja de relés
ICM (relé del aire acondicionado trasero, relé del lavafaros), relé del ventilador, GM02 (Ground)
H/LP WASHER 25A Caja de relés ICM (relé del lavafaros)
P/AMP 30A Audio amp
P/OUTLET CTR 25A Enchufe central P/OUTLET 25A Enchufe delantera y mechero, Enchufe trasera
C/LIGHTER 15A Enchufe delantera y mechero
DR/LOCK 20A Relé de bloqueo/desbloqueo de puertas, caja de relés ICM (Relé de interbloqueo),
BCM Actuador de bloqueo de la puerta del conductor/acompañante, actuador de bloqueo de las puertas
traseras IZQ/DCH Actuador de bloqueo de la puerta del maletero, GM01 (masa)
A/BAG IND 10A Tablero de instrumentos (IND.), interruptor de desactivación PAB, reloj digital
ESC SW 10A Interruptor ESP, interrupor de ángulo de dirección, caja de relés ICM (relé P/N)
Módulo de control del calefactor del asiento del conductor/acompañante
Interruptor multifunción (Remocon)
T/SIG 10A Interruptor de emergencia

Mantenimiento
40
7

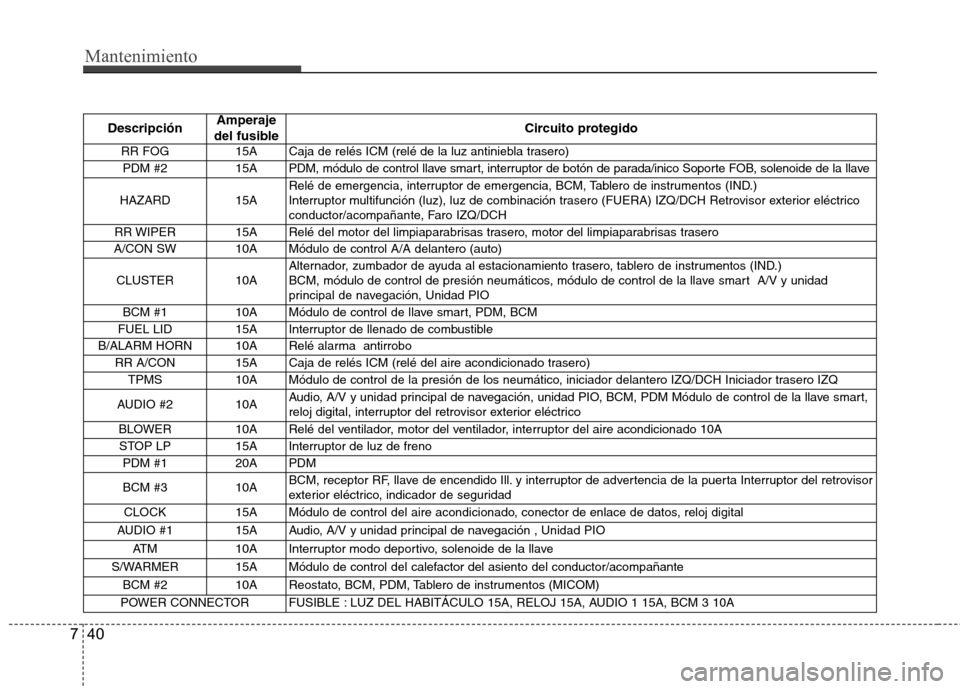

Descripción Amperaje
del fusible Circuito protegido
RR FOG 15A Caja de relés ICM (relé de la luz antiniebla trasero)
PDM #2 15A PDM, módulo de control llave smart, interruptor de botón de parada/inico Soporte FOB, solenoide de la llave
HAZARD 15A Relé de emergencia, interruptor de emergencia, BCM, Tablero de instrumentos (IND.)
Interruptor multifunción (luz), luz de combinación trasero (FUERA) IZQ/DCH Retrovisor exterior eléctrico
conductor/acompañante, Faro IZQ/DCH
RR WIPER 15A Relé del motor del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
A/CON SW 10A Módulo de control A/A delantero (auto)
CLUSTER 10A Alternador, zumbador de ayuda al estacionamiento trasero, tablero de instrumentos (IND.)
BCM, módulo de control de presión neumáticos, módulo de control de la llave smart A/V y unidad
principal de navegación, Unidad PIO
BCM #1 10A Módulo de control de llave smart, PDM, BCM
FUEL LID 15A Interruptor de llenado de combustible
B/ALARM HORN 10A Relé alarma antirrobo
RR A/CON 15A Caja de relés ICM (relé del aire acondicionado trasero)
TPMS 10A Módulo de control de la presión de los neumático, iniciador delantero IZQ/DCH Iniciador trasero IZQ
AUDIO #2 10A Audio, A/V y unidad principal de navegación, unidad PIO, BCM, PDM Módulo de control de la llave smart,
reloj digital, interruptor del retrovisor exterior eléctrico
BLOWER 10A Relé del ventilador, motor del ventilador, interruptor del aire acondicionado 10A STOP LP 15A Interruptor de luz de freno
PDM #1 20A PDM
BCM #3 10A BCM, receptor RF, llave de encendido Ill. y interruptor de advertencia de la puerta Interruptor del retrovisor
exterior eléctrico, indicador de seguridad
CLOCK 15A Módulo de control del aire acondicionado, conector de enlace de datos, reloj digital
AUDIO #1 15A Audio, A/V y unidad principal de navegación , Unidad PIO ATM 10A Interruptor modo deportivo, solenoide de la llave
S/WARMER 15A Módulo de control del calefactor del asiento del conductor/acompañante BCM #2 10A Reostato, BCM, PDM, Tablero de instrumentos (MICOM)
POWER CONNECTOR FUSIBLE : LUZ DEL HABITÁCULO 15A, RELOJ 15A, AUDIO 1 15A, BCM 3 10A

741
Mantenimiento

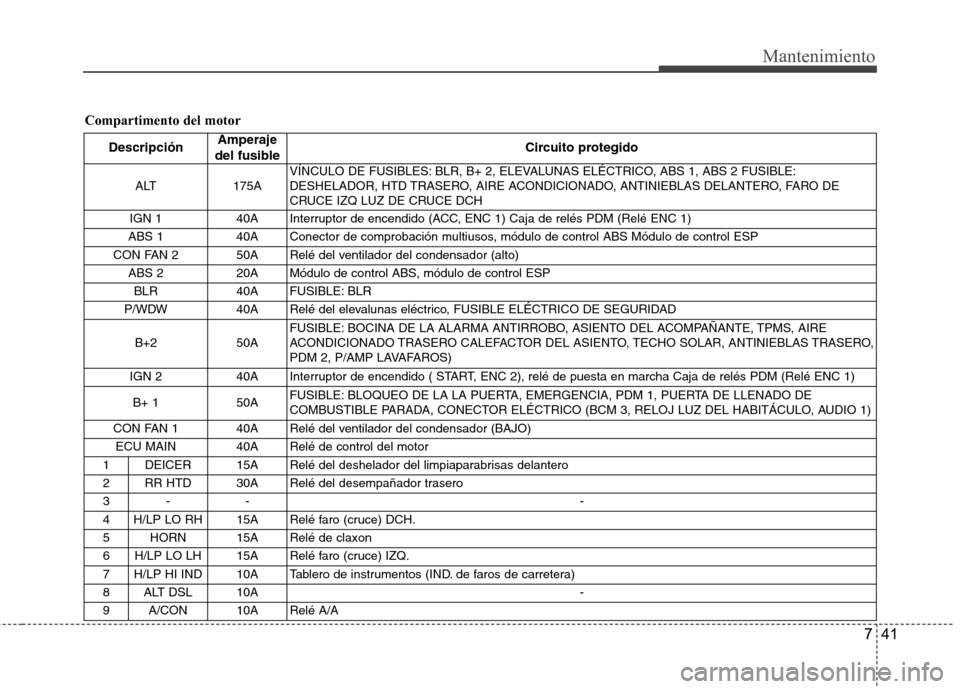

Compartimento del motorDescripción Amperaje
del fusible Circuito protegido
ALT 175A VÍNCULO DE FUSIBLES: BLR, B+ 2, ELEVALUNAS ELÉCTRICO, ABS 1, ABS 2 FUSIBLE:
DESHELADOR, HTD TRASERO, AIRE ACONDICIONADO, ANTINIEBLAS DELANTERO, FARO DE
CRUCE IZQ LUZ DE CRUCE DCH
IGN 1 40A Interruptor de encendido (ACC, ENC 1) Caja de relés PDM (Relé ENC 1)
ABS 1 40A Conector de comprobación multiusos, módulo de control ABS Módulo de control ESP
CON FAN 2 50A Relé del ventilador del condensador (alto) ABS 2 20A Módulo de control ABS, módulo de control ESP
BLR 40A FUSIBLE: BLR
P/WDW 40A Relé del elevalunas eléctrico, FUSIBLE ELÉCTRICO DE SEGURIDAD
B+2 50A FUSIBLE: BOCINA DE LA ALARMA ANTIRROBO, ASIENTO DEL ACOMPAÑANTE, TPMS, AIRE
ACONDICIONADO TRASERO CALEFACTOR DEL ASIENTO, TECHO SOLAR, ANTINIEBLAS TRASERO,
PDM 2, P/AMP LAVAFAROS)
IGN 2 40A Interruptor de encendido ( START, ENC 2), relé de puesta en marcha Caja de relés PDM (Relé ENC 1)
B+ 1 50A FUSIBLE: BLOQUEO DE LA LA PUERTA, EMERGENCIA, PDM 1, PUERTA DE LLENADO DE
COMBUSTIBLE PARADA, CONECTOR ELÉCTRICO (BCM 3, RELOJ LUZ DEL HABITÁCULO, AUDIO 1)
CON FAN 1 40A Relé del ventilador del condensador (BAJO) ECU MAIN 40A Relé de control del motor
1 DEICER 15A Relé del deshelador del limpiaparabrisas delantero
2 RR HTD 30A Relé del desempañador trasero
3- - -
4 H/LP LO RH 15A Relé faro (cruce) DCH.
5 HORN 15A Relé de claxon
6 H/LP LO LH 15A Relé faro (cruce) IZQ.
7 H/LP HI IND 10A Tablero de instrumentos (IND. de faros de carretera)
8 ALT DSL 10A -
9 A/CON 10A Relé A/A
