2011 FIAT FREEMONT Betriebsanleitung (in German)

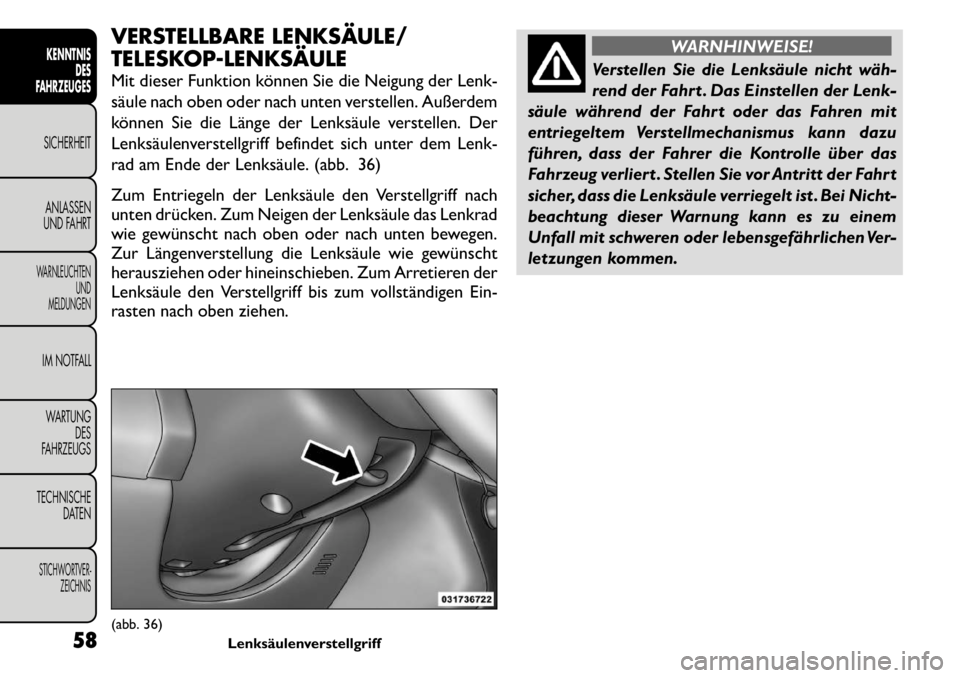

VERSTELLBARE LENKSÄULE/
TELESKOP­LENKSÄULE
Mit dieser Funktion können Sie die Neigung der Lenk-
säule nach oben oder nach unten verstellen. Außerdem
können Sie die Länge der Lenksäule verstellen. Der
Lenksäulenverstellgriff befindet sich unter dem Lenk-
rad am Ende der Lenksäule. (abb. 36)
Zum Entriegeln der Lenksäule den Verstellgriff nach
unten drücken. Zum Neigen der Lenksäule das Lenkrad
wie gewünscht nach oben oder nach unten bewegen.
Zur Längenverstellung die Lenksäule wie gewünscht
herausziehen oder hineinschieben. Zum Arretieren der
Lenksäule den Verstellgriff bis zum vollständigen Ein-
rasten nach oben ziehen.
WARNHINWEISE!
Verstellen Sie die Lenksäule nicht wäh­
rend der Fahrt . Das Einstellen der Lenk-
säule während der Fahrt oder das Fahren mit
entriegeltem Verstellmechanismus kann dazu
führen, dass der Fahrer die Kontrolle über das
Fahrzeug verliert . Stellen Sie vor Antritt der Fahrt
sicher, dass die Lenksäule verriegelt ist . Bei Nicht-
beachtung dieser Warnung kann es zu einem
Unfall mit schweren oder lebensgefährlichen Ver-
letzungen kommen.
(abb. 36) Lenksäulenverstellgriff
58
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

SPIEGEL

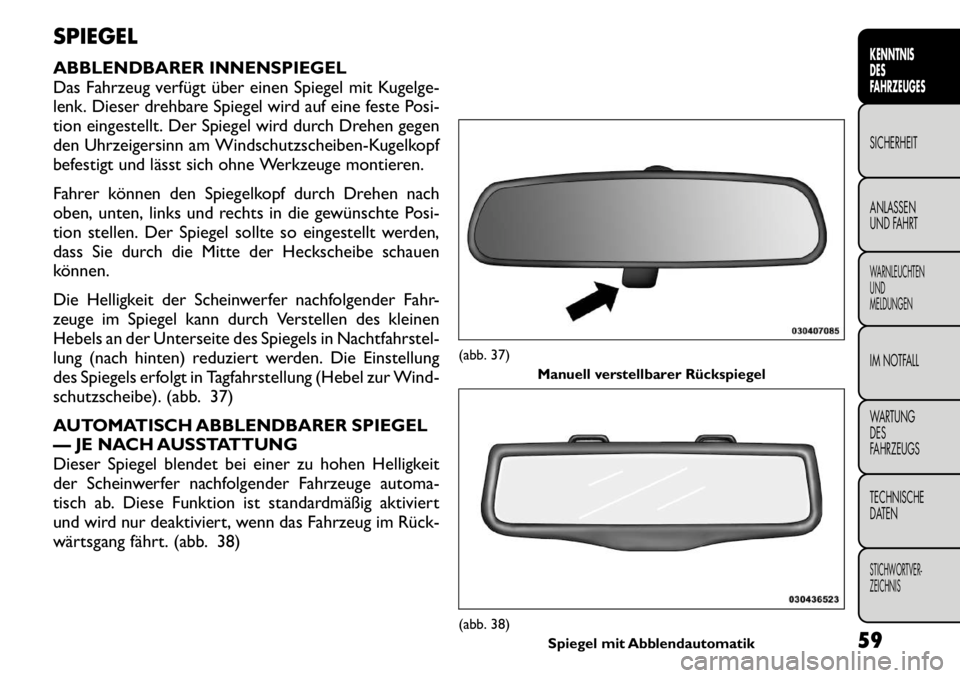

ABBLENDBARER INNENSPIEGEL
Das Fahrzeug verfügt über einen Spiegel mit Kugelge-
lenk. Dieser drehbare Spiegel wird auf eine feste Posi-
tion eingestellt. Der Spiegel wird durch Drehen gegen
den Uhrzeigersinn am Windschutzscheiben-Kugelkopf
befestigt und lässt sich ohne Werkzeuge montieren.
Fahrer können den Spiegelkopf durch Drehen nach
oben, unten, links und rechts in die gewünschte Posi-
tion stellen. Der Spiegel sollte so eingestellt werden,
dass Sie durch die Mitte der Heckscheibe schauen
können.
Die Helligkeit der Scheinwerfer nachfolgender Fahr-
zeuge im Spiegel kann durch Verstellen des kleinen
Hebels an der Unterseite des Spiegels in Nachtfahrstel-
lung (nach hinten) reduziert werden. Die Einstellung
des Spiegels erfolgt in Tagfahrstellung (Hebel zur Wind-
schutzscheibe). (abb. 37)
AUTOMATISCH ABBLENDBARER SPIEGEL
— JE NACH AUSSTATTUNG
Dieser Spiegel blendet bei einer zu hohen Helligkeit
der Scheinwerfer nachfolgender Fahrzeuge automa-
tisch ab. Diese Funktion ist standardmäßig aktiviert
und wird nur deaktiviert, wenn das Fahrzeug im Rück­
wärtsgang fährt. (abb. 38)
(abb. 37)Manuell verstellbarer Rückspiegel(abb. 38) Spiegel mit Abblendautomatik 59
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Um beim Reinigen eine Beschädigung
des Spiegels zu vermeiden, darf die Rei-
nigungsflüssigkeit niemals direkt auf den
Spiegel gesprüht werden. Die Reinigungsflüssig­
keit auf ein sauberes Tuch sprühen und damit den
Spiegel sauber wischen.
AUSSENSPIEGEL
Für optimale Sicht nach hinten den/die Außenspiegel so
einstellen, dass die angrenzende Fahrspur voll im Blick-
feld liegt und sich mit dem Blickfeld des Innenspiegels
leicht überschneidet. HINWEIS: Der konvexe Außenspiegel auf der Bei-
fahrerseite bietet ein erheblich größeres Sichtfeld nach
hinten und besonders auf die Fahrspur neben demFahrzeug.
WARNHINWEISE!
Fahrzeuge und andere Objekte erschei-
nen aufgrund der Wölbung im konvexen
Außenspiegel auf der Beifahrerseite kleiner und
weiter entfernt , als sie es tatsächlich sind.Verlas-
sen Sie sich daher nicht allein auf den rechten
Außenspiegel, es kann sonst zu Kollisionen mit
anderen Fahrzeugen bzw. sonstigen Objekten
(Fortsetzung)(Fortsetzung)
kommen. Benutzen Sie den Innenspiegel zur Ein-
schätzung der Größe und Entfernung von Fahr-
zeugen, die im konvexen Außenspiegel erschei-
nen. Bei Nichtbeachtung dieser Warnung kann es
zu einem Unfall mit schweren oder lebensgefähr­
lichen Verletzungen kommen.

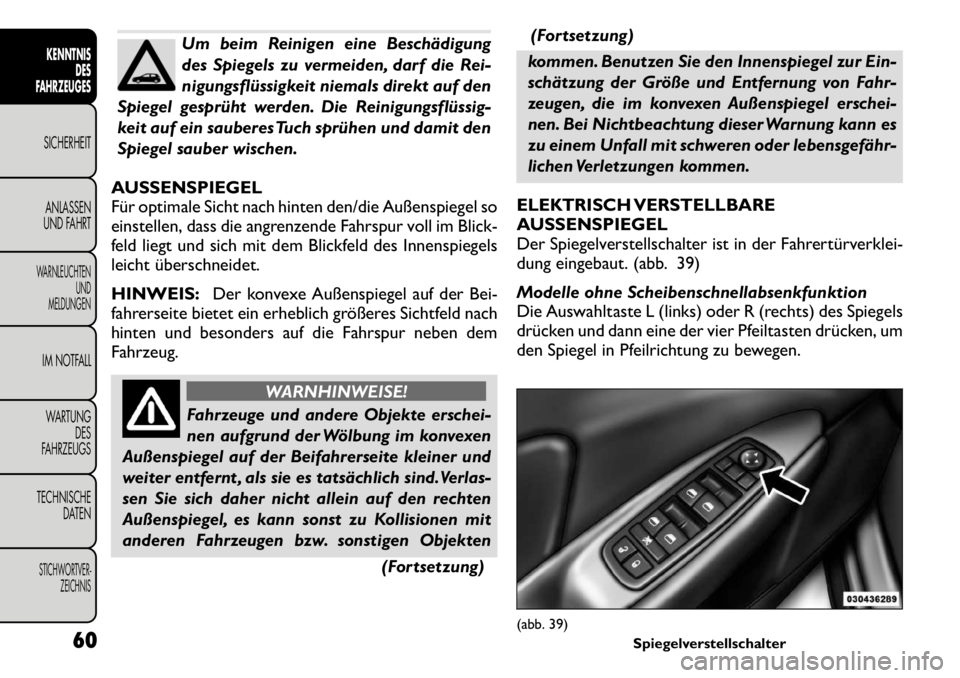

ELEKTRISCH VERSTELLBARE
AUSSENSPIEGEL
Der Spiegelverstellschalter ist in der Fahrertürverklei-
dung eingebaut. (abb. 39)
Modelle ohne Scheibenschnellabsenkfunktion
Die Auswahltaste L (links) oder R (rechts) des Spiegels
drücken und dann eine der vier Pfeiltasten drücken, um
den Spiegel in Pfeilrichtung zu bewegen.
(abb. 39) Spiegelverstellschalter
60
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

Modelle mit Scheibenschnellabsenkfunktion
Die Auswahltaste L (links) oder R (rechts) des Spiegels
drücken und loslassen und dann eine der vier Pfeiltas-
ten drücken, um den Spiegel in Pfeilrichtung zu bewe-
gen. Nach Auswahl eines Spiegels ist die Zeit für die
Einstellung auf 30 Sekunden begrenzt, um nach der
Einstellung eine versehentliche Änderung der Spiegel-
position zu verhindern. HINWEIS:Eine Leuchte in der ausgewählten Taste
zeigt an, dass der Spiegel aktiviert ist und eingestellt
werden kann.
ELEKTRISCH EINKLAPPBARE
AUSSENSPIEGEL — JE NACH
AUSSTATTUNG
Der Spiegeleinklappschalter befindet sich zwischen den
Spiegelverstellschaltern (L und R). Durch einmaliges
Drücken des Schalters werden die Spiegel eingeklappt,
durch nochmaliges Drücken des Schalters kehren die
Spiegel in die normale Stellung zurück. HINWEIS: Die Einklappfunktion wird deaktiviert,
wenn der Spiegeleinklappschalter länger als vier Sekun-
den gedrückt wird oder wenn die Fahrgeschwindigkeit
größer als 8 km/h ist.
Wenn die Spiegel eingeklappt sind und die Fahrzeugge-
schwindigkeit gleich oder größer als 8 km/h ist, werden
sie automatisch ausgeklappt. MANUELL EINKLAPPBARE
AUSSENSPIEGEL — JE NACH
AUSSTATTUNG
Bei einigen Modellen sind die Außenspiegel mit einem
Scharnier nachgiebig aufgehängt. Durch das Scharnier
kann der Spiegel nach vorn oder nach hinten auswei-
chen und bleibt unbeschädigt. Das Scharnier hat drei
Raststellungen: vorwärts, rückwärts und normal.
BEHEIZBARE AUSSENSPIEGEL - JE NACH
AUSSTATTUNG
Diese Spiegel lassen sich zum Abtauen von Reif
oder Eis beheizen. Diese Funktion wird aktiviert,
sobald die Heckscheibenheizung eingeschaltet wird.
Siehe "Heckscheibenmerkmale" für weitere
Informationen.

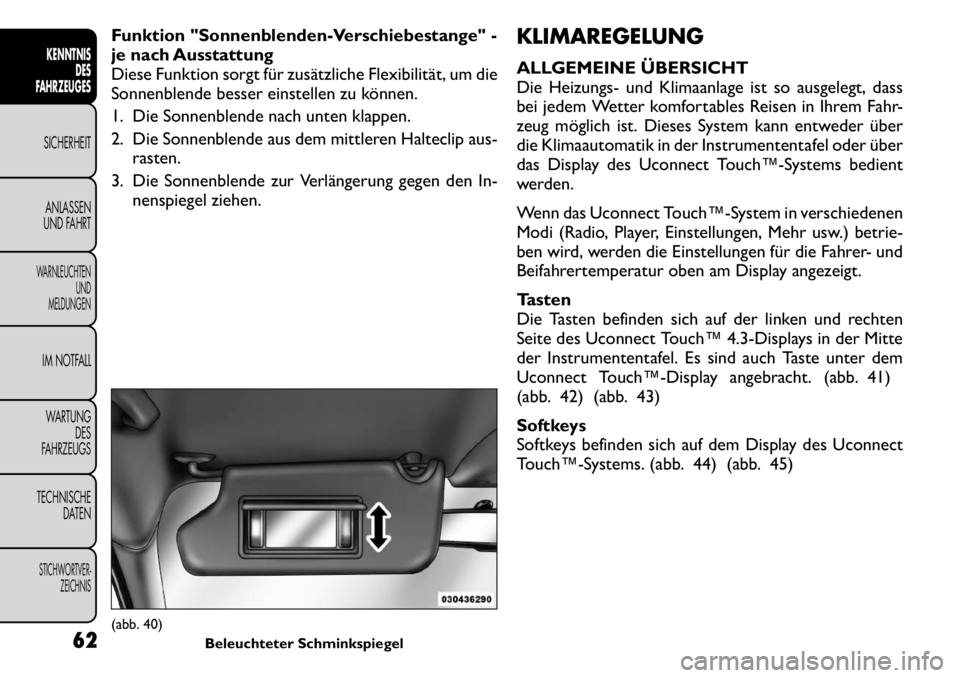

BELEUCHTETE SCHMINKSPIEGEL — JE
NACH AUSSTATTUNG
An jeder der beiden Sonnenblenden ist ein beleuchte-
ter Schminkspiegel eingebaut. Zur Benutzung des
Schminkspiegels die Sonnenblende nach unten klappen
und die Spiegelabdeckung nach oben klappen. Die
Leuchten schalten sich automatisch ein. Beim Schließen
der Spiegelabdeckung werden die Leuchten ausgeschal-
tet. (abb. 40)
61KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Funktion "Sonnenblenden-Verschiebestange" -
je nach Ausstattung
Diese Funktion sorgt für zusätzliche Flexibilität, um die
Sonnenblende besser einstellen zu können.
1. Die Sonnenblende nach unten klappen.
2. Die Sonnenblende aus dem mittleren Halteclip aus-rasten.
3. Die Sonnenblende zur Verlängerung gegen den In- nenspiegel ziehen. KLIMAREGELUNG
ALLGEMEINE ÜBERSICHT
Die Heizungs- und Klimaanlage ist so ausgelegt, dass
bei jedem Wetter komfortables Reisen in Ihrem Fahr-
zeug möglich ist. Dieses System kann entweder über
die Klimaautomatik in der Instrumententafel oder über
das Display des Uconnect Touch™­Systems bedient
werden.
Wenn das Uconnect Touch™­System in verschiedenen
Modi (Radio, Player, Einstellungen, Mehr usw.) betrie-
ben wird, werden die Einstellungen für die Fahrer- und
Beifahrertemperatur oben am Display angezeigt.

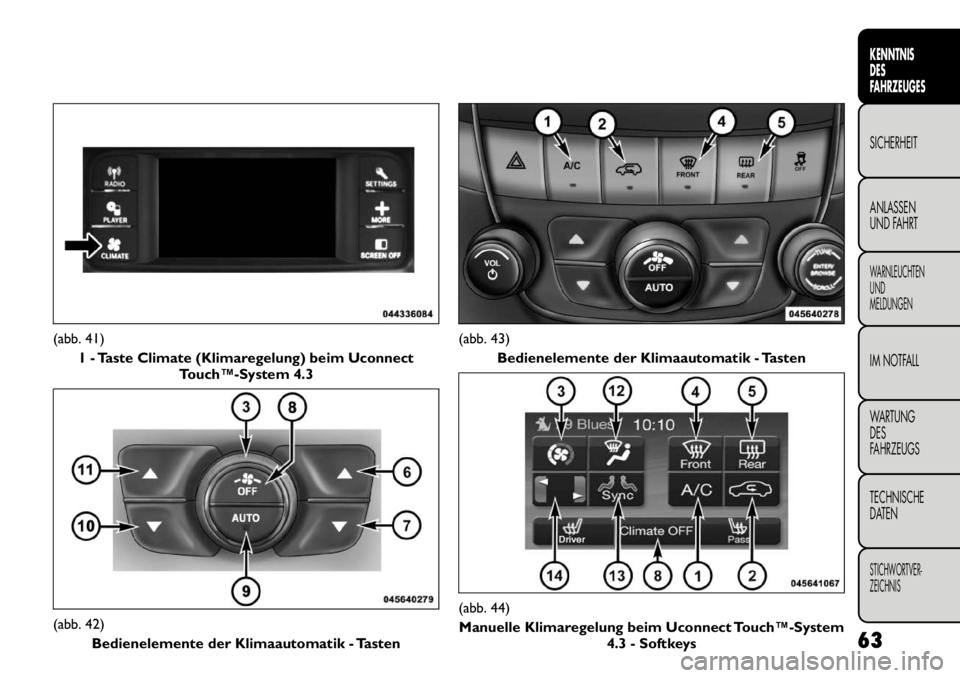

Tasten
Die Tasten befinden sich auf der linken und rechten
Seite des Uconnect Touch™ 4.3-Displays in der Mitte
der Instrumententafel. Es sind auch Taste unter dem
Uconnect Touch™­Display angebracht. (abb. 41)
(abb. 42) (abb. 43)
Softkeys
Softkeys befinden sich auf dem Display des Uconnect
Touch™­Systems. (abb. 44) (abb. 45)(abb. 40)
Beleuchteter Schminkspiegel
62
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

(abb. 41)1 - Taste Climate (Klimaregelung) beim Uconnect Touch™­System 4.3(abb. 42)
Bedienelemente der Klimaautomatik - Tasten
(abb. 43)Bedienelemente der Klimaautomatik - Tasten(abb. 44)Manuelle Klimaregelung beim Uconnect Touch™­System 4.3 - Softkeys 63
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

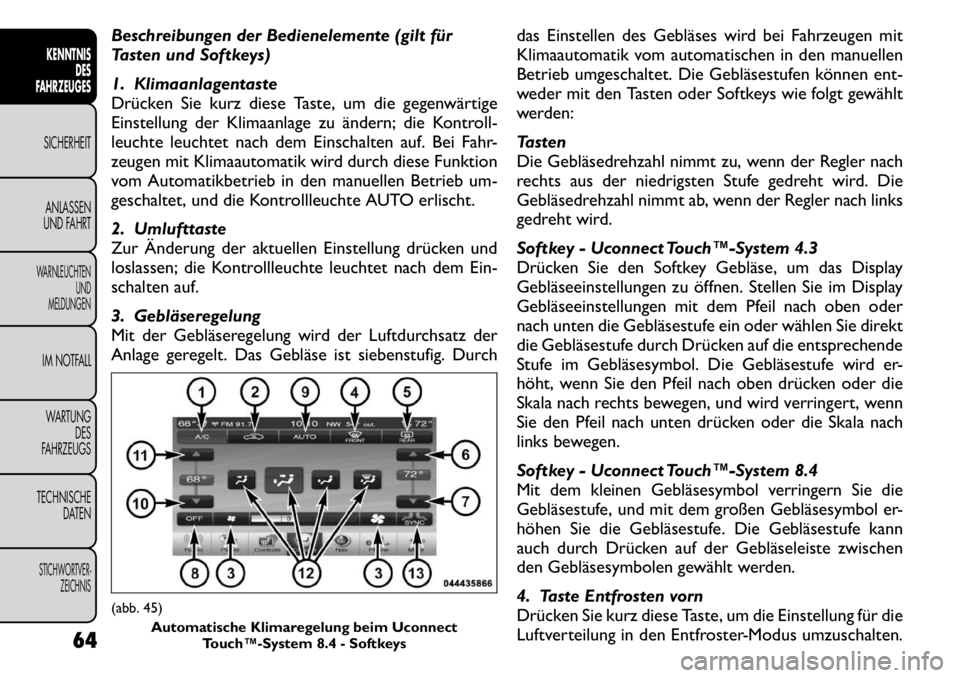

Beschreibungen der Bedienelemente (gilt für
Tasten und Softkeys)
1. Klimaanlagentaste
Drücken Sie kurz diese Taste, um die gegenwärtige
Einstellung der Klimaanlage zu ändern; die Kontroll-
leuchte leuchtet nach dem Einschalten auf. Bei Fahr-
zeugen mit Klimaautomatik wird durch diese Funktion
vom Automatikbetrieb in den manuellen Betrieb um-
geschaltet, und die Kontrollleuchte AUTO erlischt.
2. Umlufttaste
Zur Änderung der aktuellen Einstellung drücken und
loslassen; die Kontrollleuchte leuchtet nach dem Ein-
schalten auf.
3. Gebläseregelung
Mit der Gebläseregelung wird der Luftdurchsatz der
Anlage geregelt. Das Gebläse ist siebenstufig. Durchdas Einstellen des Gebläses wird bei Fahrzeugen mit
Klimaautomatik vom automatischen in den manuellen
Betrieb umgeschaltet. Die Gebläsestufen können ent-
weder mit den Tasten oder Softkeys wie folgt gewählt
werden:
Tasten
Die Gebläsedrehzahl nimmt zu, wenn der Regler nach
rechts aus der niedrigsten Stufe gedreht wird. Die
Gebläsedrehzahl nimmt ab, wenn der Regler nach links
gedreht wird.
Softkey - Uconnect Touch™­System 4.3
Drücken Sie den Softkey Gebläse, um das Display
Gebläseeinstellungen zu öffnen. Stellen Sie im Display
Gebläseeinstellungen mit dem Pfeil nach oben oder
nach unten die Gebläsestufe ein oder wählen Sie direkt
die Gebläsestufe durch Drücken auf die entsprechende
Stufe im Gebläsesymbol. Die Gebläsestufe wird er-
höht, wenn Sie den Pfeil nach oben drücken oder die
Skala nach rechts bewegen, und wird verringert, wenn
Sie den Pfeil nach unten drücken oder die Skala nach
links bewegen.
Softkey - Uconnect Touch™­System 8.4
Mit dem kleinen Gebläsesymbol verringern Sie die
Gebläsestufe, und mit dem großen Gebläsesymbol er-
höhen Sie die Gebläsestufe. Die Gebläsestufe kann
auch durch Drücken auf der Gebläseleiste zwischen
den Gebläsesymbolen gewählt werden.
4. Taste Entfrosten vorn
Drücken Sie kurz diese Taste, um die Einstellung für die
Luftverteilung in den Entfroster-Modus umzuschalten.(abb. 45)
Automatische Klimaregelung beim Uconnect Touch™­System 8.4 - Softkeys
64
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

Die Kontrollleuchte leuchtet auf, wenn diese Funktion
aktiviert ist. Bei dieser Funktion wird die Klimaautoma-
tik (je nach Ausstattung) in den manuellen Modus
geschaltet. Die Gebläsestufe kann sich erhöhen, wenn
der Entfroster-Modus gewählt ist. Wenn der Modus
Entfroster vorn ausgeschaltet wird, wechselt die Klima-
regelung in die letzte gewählte Einstellung.
5. Taste Heckscheibenheizung
Drücken Sie zum Einschalten der Heckscheibenhei-
zung und der beheizbaren Außenspiegel (je nach Aus-
stattung) kurz diese Taste. Bei eingeschalteter Heck-
scheibenheizung leuchtet eine Kontrollleuchte auf. Die
Heckscheibenheizung wird automatisch nach 10 Minu-
ten abgeschaltet.
Nichtbeachtung dieser Anweisungen
kann zu Beschädigung der Heizelementeführen:
 Gehen Sie beim Reinigen der Innenseite der
Heckscheibe behutsam vor. Verwenden Sie zum
Säubern der Innenseite der Heckscheibe keine
aggressiven Scheibenreiniger. Bewegen Sie ein mit
einer milden Reinigungslösung getränktes wei-
ches Tuch parallel zu den Heizelementen auf der
Scheibe. Aufkleber lassen sich nach Einweichen
mit warmem Wasser entfernen.
 Verwenden Sie zum Säubern der Innenseite der
Heckscheibe keine Schaber, scharfen Gegen-
stände oder aggressive Scheibenreiniger.
(Fortsetzung)(Fortsetzung)
 In unmittelbarer Nähe der Heckscheibe sollten
sich keine Gegenstände befinden.
6. Temperaturregler-Taste Aufwärtspfeil/
Beifahrerseite
Gestattet dem Beifahrer eine unabhängige Tempera-
turregelung. Für höhere Temperaturen die Taste drü­
cken. HINWEIS: Durch Drücken dieser Taste im Sync-
Modus wird dieser Modus automatisch beendet.
7. Temperaturregler-Taste Abwärtspfeil/
Beifahrerseite
Gestattet dem Beifahrer eine unabhängige Tempera-
turregelung. Für niedrigere Temperaturen die Taste
drücken. HINWEIS: Durch Drücken dieser Taste im Sync-
Modus wird dieser Modus automatisch beendet.
8. Taste Klimaregelung Aus
Drücken Sie diese Taste kurz, um die Klimaregelung
ein- und auszuschalten.
9. Taste Automatikbetrieb - je nach Ausstattung
Regelt automatisch den Luftdurchsatz und die Luftver-
teilung und so die Innenraumtemperatur. Dadurch wird
die Klimaautomatik zwischen dem manuellen Modus
und den Automatikmodi umgeschaltet. Weitere Infor-
mationen finden Sie unter "Automatikbetrieb".
65
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
