2011 FIAT FREEMONT Betriebsanleitung (in German)

Das TPMS umfasst die folgenden Bauteile:
 Empfänger
 Vier Reifendrucküberwachungssensoren
 Reifendruck-Warnleuchte
Warnmeldungen des
ReifendruckkontrollsystemsIst der Druck in mindestens einem der vier
montierten Reifen zu gering, leuchtet die
"Reifendruck-Warnleuchte" im Kombiinstru-
ment auf und es ertönt ein akustisches Warnsignal.
Halten Sie das Fahrzeug in diesem Fall so schnell wie
möglich an, prüfen Sie die Reifendrücke und korrigieren
Sie sie auf den laut Sicherheitsplakette vorgeschriebe-
nen Wert bei kalten Reifen. Nachdem das System die
aktualisierten Reifendrücke empfängt, wird das System
automatisch aktualisiert und die Reifendruck-
Warnleuchte wird ausgeschaltet. Unter Umständen
kann das TPM-System diese Daten erst nach einer bis
zu 20­minütigen Fahrt mit einer Geschwindigkeit über
25 km/h empfangen.
TPMS-Warnmeldung prüfen
Wird eine Systemstörung festgestellt, blinkt die
"Reifendruck-Warnleuchte" ca. 75 Sekunden lang und
leuchtet dann ständig. In diesem Fall ertönt auch ein
akustisches Warnsignal. Nach dem Aus- und Wieder-
einschalten der Zündung wiederholt sich dieser Vor-
gang, falls die Störung weiterhin vorliegt. Sobald die
Störung nicht mehr vorliegt, wird die "Reifendruck-
Warnleuchte" ausgeschaltet. Mögliche Ursachen für
eine Systemstörung: 1. Störungen durch elektronische Geräte oder Fahr-
ten in der Nähe von Anlagen, die Funkwellen mit
derselben Frequenz wie die TPMS-Sensoren aus-strahlen.
2. Einbau von getönten Scheiben oder Folien aus dem Zubehörhandel, die die Übertragung von Funkwel-
len beeinträchtigen.
3. Schnee- oder Eisablagerungen im Bereich der Räder oder Radhäuser.
4. Verwendung von Schneeketten.
5. Montage von Rädern/Reifen ohne TPMS-Sensoren. HINWEIS:
1. Am Notrad ist kein TPMS-Sensor angebracht. Aus
diesem Grund kann der Reifendruck im Notrad nicht
überwacht werden.
2. Wenn Sie das Notrad statt eines Reifens installieren,
der einen Druck unter der Niedrigwarnungsgrenze hat,
ertönt ein akustisches Warnsignal und die Reifendruck-
Warnleuchte leuchtet beim dem nächsten Einschalten
der Zündung auf.
3. Nachdem das Fahrzeug für bis zu 20 Minuten über
25 km/h gefahren ist, blinkt die Reifendruck-
Warnleuchte 75 Sekunden lang und leuchtet danach
ständig.
4. Nach jedem weiteren Aus- und Wiedereinschalten
der Zündung ertönt ein akustisches Warnsignal; außer-
dem blinkt die "Reifendruck-Warnleuchte" ca. 75 Se-
kunden lang und leuchtet dann ständig.
130KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

5. Nachdem das normale Rad instand gesetzt und
wieder anstelle des Notrads montiert ist, wird das
TPMS automatisch aktualisiert und die "Reifendruck-
Warnleuchte" wird ausgeschaltet, sofern der Druck in
einem der vier Fahrzeugreifen nicht unter dem vorge-
schriebenen Wert liegt. Unter Umständen kann das
TPM-System diese Daten erst nach einer bis zu 20-
minütigen Fahrt mit einer Geschwindigkeit über
25 km/h empfangen.
TPMS-Deaktivierung und -Reaktivierung
Das TPMS kann deaktiviert werden, wenn alle vier
bereiften Räder durch bereifte Räder ohne TPMS-
Sensoren ersetzt werden, zum Beispiel beim Aufziehen
von Rädern mit Winterreifen auf Ihrem Fahrzeug.
Um das TPMS zu deaktivieren, ersetzen Sie alle vier
bereiften Räder durch bereifte Räder ohne TPM-
Sensoren. Fahren Sie dann das Fahrzeug mindestens 20
Minuten mit einer Geschwindigkeit über 25 km/h. Das
TPMS lässt ein Warnsignal ertönen, und die TPM-
Warnleuchte blinkt erst 75 Sekunden lang und leuchtet
danach ständig. Beim nächsten Einschalten der Zün­
dung ertönt kein TPMS-Warnsignal mehr und die
Reifendruck-Warnleuchte leuchtet nicht mehr.
Um das TPMS wieder zu aktivieren, ersetzen Sie alle
vier bereiften Räder durch bereifte Räder mit TPM-
Sensoren. Fahren Sie dann das Fahrzeug bis zu 20
Minuten mit einer Geschwindigkeit über 25 km/h. Das
TPMS lässt ein Warnsignal ertönen, und die TPM-
Warnleuchte blinkt erst 75 Sekunden lang und leuchtet
danach ständig.PREMIUMSYSTEM – JE NACH
AUSSTATTUNG
Das Reifendruckkontrollsystem (TPMS) überwacht die
Reifendrücke mittels drahtloser Technik und an den
Rädern angebrachten Sensoren. Die in die Ventilschäfte
integrierten Sensoren übertragen die Reifendruck-
werte an ein Empfangsmodul. HINWEIS:
Prüfen Sie einmal pro Monat den Druck
aller Reifen Ihres Fahrzeugs und korrigieren Sie ihn bei
Bedarf.
Das TPMS umfasst die folgenden Bauteile:
 Empfänger
 Vier Reifendrucküberwachungssensoren
 Drei Auslösemodule (in drei der vier Radkästen angebracht)
 Verschiedene Meldungen des Reifendruckkontroll- systems, die im Infodisplay (EVIC) eingeblendet wer- den
 Reifendruck-Warnleuchte
Warnmeldungen des
Reifendruckkontrollsystems
Ist der Druck in mindestens einem der vier
montierten Reifen zu gering, leuchtet die
"Reifendruck-Warnleuchte" im Kombiinstru-
ment auf und es ertönt ein akustisches Warnsignal.

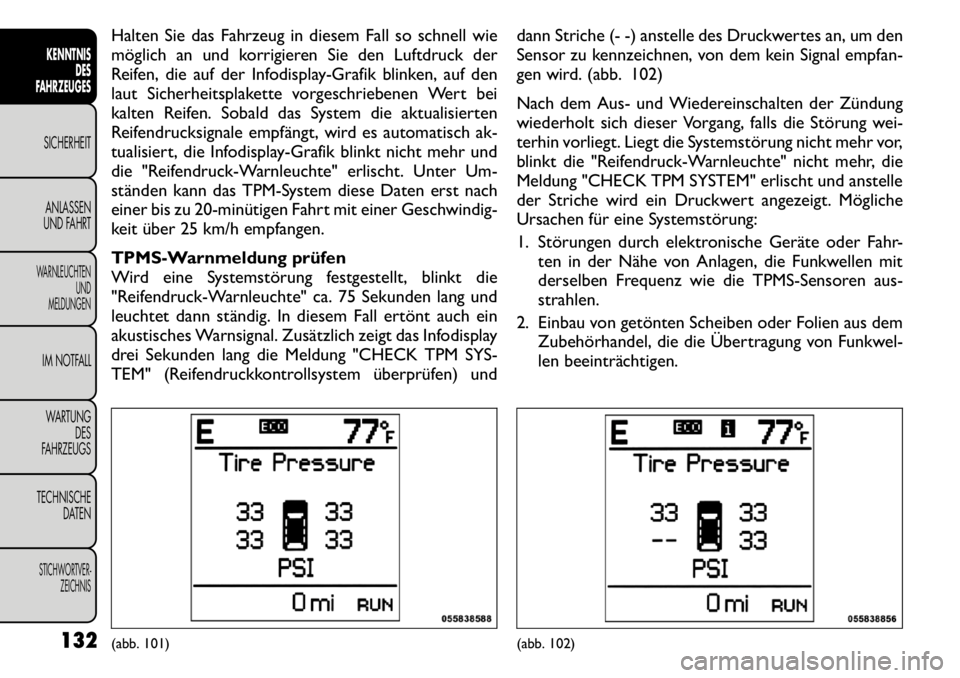

Zusätzlich blendet das Infodisplay eine grafische Dar-
stellung ein, in der die Druckanzeigen in den Reifen mit
den zu niedrigen Werten blinken. (abb. 101)
131KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Halten Sie das Fahrzeug in diesem Fall so schnell wie
möglich an und korrigieren Sie den Luftdruck der
Reifen, die auf der Infodisplay-Grafik blinken, auf den
laut Sicherheitsplakette vorgeschriebenen Wert bei
kalten Reifen. Sobald das System die aktualisierten
Reifendrucksignale empfängt, wird es automatisch ak-
tualisiert, die Infodisplay-Grafik blinkt nicht mehr und
die "Reifendruck-Warnleuchte" erlischt. Unter Um-
ständen kann das TPM-System diese Daten erst nach
einer bis zu 20­minütigen Fahrt mit einer Geschwindig-
keit über 25 km/h empfangen.
TPMS-Warnmeldung prüfen
Wird eine Systemstörung festgestellt, blinkt die
"Reifendruck-Warnleuchte" ca. 75 Sekunden lang und
leuchtet dann ständig. In diesem Fall ertönt auch ein
akustisches Warnsignal. Zusätzlich zeigt das Infodisplay
drei Sekunden lang die Meldung "CHECK TPM SYS-
TEM" (Reifendruckkontrollsystem überprüfen) unddann Striche (- -) anstelle des Druckwertes an, um den
Sensor zu kennzeichnen, von dem kein Signal empfan-
gen wird. (abb. 102)
Nach dem Aus- und Wiedereinschalten der Zündung
wiederholt sich dieser Vorgang, falls die Störung wei-
terhin vorliegt. Liegt die Systemstörung nicht mehr vor,
blinkt die "Reifendruck-Warnleuchte" nicht mehr, die
Meldung "CHECK TPM SYSTEM" erlischt und anstelle
der Striche wird ein Druckwert angezeigt. Mögliche
Ursachen für eine Systemstörung:
1. Störungen durch elektronische Geräte oder Fahr-
ten in der Nähe von Anlagen, die Funkwellen mit
derselben Frequenz wie die TPMS-Sensoren aus-strahlen.
2. Einbau von getönten Scheiben oder Folien aus dem Zubehörhandel, die die Übertragung von Funkwel-
len beeinträchtigen.(abb. 101)
(abb. 102)
132
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

3. Schnee- oder Eisablagerungen im Bereich der Räderoder Radhäuser.
4. Verwendung von Schneeketten.
5. Montage von Rädern/Reifen ohne TPMS-Sensoren. HINWEIS:
1. Am Notrad ist kein TPMS-Sensor angebracht. Aus
diesem Grund kann der Reifendruck im Notrad nicht
überwacht werden.
2. Wenn Sie das Notrad anstelle eines normalen Rads
montieren, bei dessen Reifen der Druck unter dem
vorgeschriebenen Wert liegt, leuchtet beim nächsten
Einschalten der Zündung die "Reifendruck-
Warnleuchte" ständig auf und ein Signalton ertönt.
Zusätzlich zeigt das Infodisplay einen weiterhin blinken-
den Luftdruckwert an.
3. Nachdem das Fahrzeug für bis zu 20 Minuten über
25 km/h gefahren ist, blinkt die Reifendruck-
Warnleuchte 75 Sekunden lang und leuchtet danach
ständig. Zusätzlich zeigt das Infodisplay drei Sekunden
lang die Meldung "CHECK TPM SYSTEM" (Reifen-
druckkontrollsystem überprüfen) und dann Striche (- -)
anstelle des Druckwertes an.
4. Bei jedem folgenden Einschalten der Zündung er-
tönt ein akustisches Warnsignal, die Reifendruck-
Warnleuchte blinkt 75 Sekunden lang und leuchtet
danach ständig, und das Infodisplay zeigt drei Sekunden
lang die Meldung "CHECK TPM SYSTEM" (Reifen-
druckkontrollsystem überprüfen) und dann Striche (- -)
anstelle des Druckwertes an. 5. Nachdem das normale Rad instand gesetzt bzw.
ausgetauscht und wieder anstelle des Notrads mon-
tiert ist, wird das TPMS automatisch aktualisiert. Au-
ßerdem erlischt die "Reifendruck-Warnleuchte" und
die grafische Darstellung auf dem Infodisplay zeigt ei-
nen neuen Druckwert anstelle der Striche (- -) an,
solange der Luftdruck in keinem der vier montierten
Reifen den warnungsauslösenden Wert unterschreitet.
Unter Umständen kann das TPM-System diese Daten
erst nach einer bis zu 20­minütigen Fahrt mit einer
Geschwindigkeit über 25 km/h empfangen.
TPMS-Deaktivierung und -Reaktivierung
Das TPMS kann deaktiviert werden, wenn alle vier
bereiften Räder durch bereifte Räder ohne TPMS-
Sensoren ersetzt werden, zum Beispiel beim Aufziehen
von Rädern mit Winterreifen auf Ihrem Fahrzeug.
Um das TPMS zu deaktivieren, ersetzen Sie alle vier
bereiften Räder durch bereifte Räder ohne TPM-
Sensoren. Fahren Sie dann das Fahrzeug 20 Minuten mit
einer Geschwindigkeit über 25 km/h. Das TPMS lässt
ein Warnsignal ertönen, und die TPM-Warnleuchte
blinkt erst 75 Sekunden lang und leuchtet danach stän­
dig. Zusätzlich zeigt das Infodisplay (EVIC) die Meldung
"CHECK TPM SYSTEM" (Reifendruckkontrollsystem
überprüfen) und dann Striche (- -) anstelle des Druck-
wertes für die vier Reifen an. Beim nächsten Einschal-
ten der Zündung ertönt kein TPMS-Warnsignal mehr
und die Reifendruck-Warnleuchte leuchtet nicht mehr
und es wird keine Textnachricht mehr im Infodisplay
angezeigt. Die Grafik "- -" wird jedoch weiterhin ange-zeigt.
133
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Um das TPMS wieder zu aktivieren, ersetzen Sie alle
vier bereiften Räder durch bereifte Räder mit TPM-
Sensoren. Fahren Sie dann das Fahrzeug bis zu 20
Minuten mit einer Geschwindigkeit über 25 km/h. Das
TPMS lässt ein Warnsignal ertönen, und die TPM-
Warnleuchte blinkt 75 Sekunden lang. Das Infodisplay
(EVIC) zeigt die Meldung "CHECK TPM SYSTEM"
(Reifendruckkontrollsystem überprüfen) an. Die Grafik
zeigt mit Reifendruckwerten an, dass das TPMS Sens-
ordaten empfängt.
ALLGEMEINE INFORMATIONEN
Sender und Empfänger arbeiten mit einer Trägerfre-
quenz von 433,92 MHz gemäß EG-Vorschriften. Diese
Vorrichtungen müssen nachweislich den geltenden Vor-
schriften in jedem einzelnen Land entsprechen. Zwei
Vorschriftenwerke sind einzuhalten: der europäische
Telekommunikationsstandard ETS 300–220, der in den
meisten Ländern Europas Anwendung findet, und die
deutsche BZT-Richtlinie 225Z125, die auf USW 300–
220 basiert, aber zusätzliche Anforderungen enthält.
Weitere Anforderungen sind in ANHANG VI der
RICHTLINIE DER KOMMISSION 95/56/EG festgelegt.
Der Betrieb unterliegt den folgenden beiden Bedingun-gen:
 Das Gerät darf keine schädlichen Störsignale aussen-den.
 Das Gerät darf durch empfangene Störungsignale nicht in seiner Funktion beeinträchtigt werden. PARKSENSE®­PARKASSISTENT – JE
NACH AUSSTATTUNG
Das ParkSense
®-Parkassistentsystem zeigt beim Zu-
rücksetzen, z. B. bei einem Einparkmanöver, anhand
von optischen und akustischen Signalen den Abstand
zwischen dem Heckstoßfänger und einem erkannten
Hindernis an. Zu den Grenzen dieses Systems und zu
Empfehlungen siehe "Vorsichtsmaßnahmen bei der Ver-
wendung von ParkSense
®".
Das ParkSense
®-System speichert den letzen System-
status (aktiviert oder deaktiviert), seit die Zündung auf
ON/RUN (Ein/Start) gestellt wurde.
Das ParkSense®-System kann nur aktiviert werden,
wenn der Wählhebel in Stellung REVERSE (Rückwärts-
gang) steht. Wenn das ParkSense
®-System in dieser
Wählhebelstellung aktiviert wird, bleibt das System
aktiv, bis die Fahrgeschwindigkeit auf ca. 18 km/h oder
schneller gesteigert wird. Das System wird wieder
aktiviert, wenn die Fahrgeschwindigkeit auf unter ca.
16 km/h sinkt.
ParkSense
®-Sensoren
Die vier in den hinteren Stoßfänger integrierten Sen-
soren des ParkSense
®-Systems überwachen den von
ihnen erfassten Bereich hinter dem Fahrzeug. Die Sen-
soren können Hindernisse von ungefähr 30 cm bis zu
200 cm von der hinteren Stoßfängerverkleidung/
Stoßstange in horizontaler Richtung erkennen, abhän­
gig von Lage, Typ und Ausrichtung des Hindernisses.
134
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

ParkSense
®-Warnanzeige
Die ParkSense®-Warnanzeige wird nur dann ange-
zeigt, wenn "Ton" und "Anzeige" im Uconnect
Touch™­System aktiviert sind. Siehe "Einstellungen
von Uconnect Touch™" für weitere Informationen.
Die ParkSense®-Warnanzeige befindet sich im Infodis-
play (EVIC). Das System zeigt den Abstand zwischen
dem hinteren Stoßfänger und dem erkannten Hinder-
nis mit optischen und akustischen Signalen an. Siehe
"Infodisplay (EVIC)/Einstellungen" für weitere
Informationen. ParkSense
®-Anzeige
Wenn der Rückwärtsgang eingelegt ist, schaltet sich die
Warnanzeige ein und gibt den Systemstatus an.

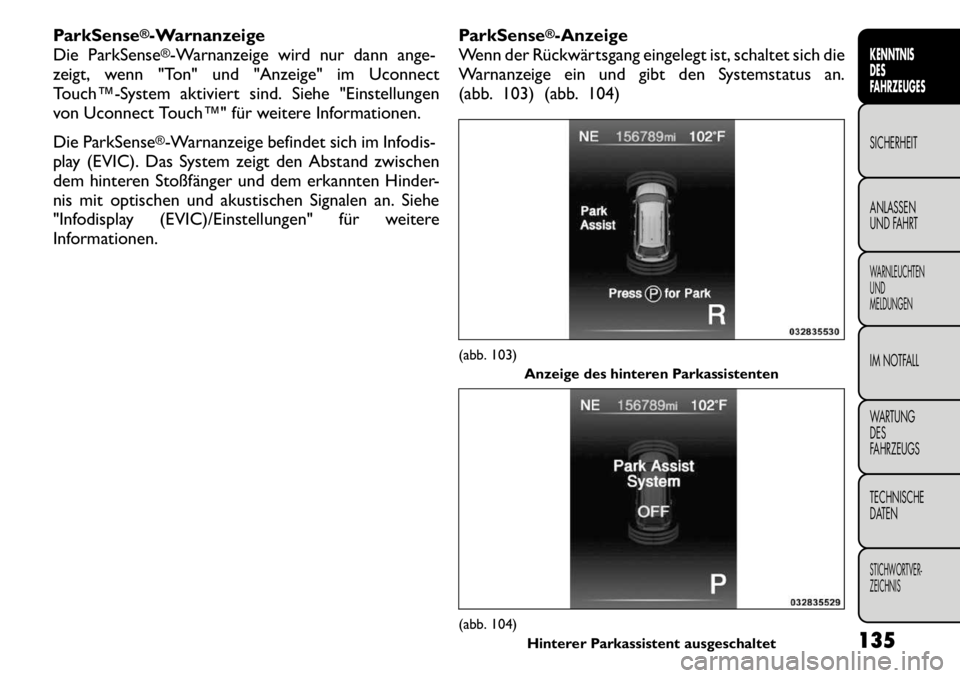

(abb. 103) (abb. 104)
(abb. 103) Anzeige des hinteren Parkassistenten(abb. 104) Hinterer Parkassistent ausgeschaltet 135
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Wenn das System ein Hindernis erkennt, zeigt es drei
ausgefüllte Bögen an und gibt eine halben Sekunde lang
einen Warnton aus. Je näher das Fahrzeug dem Hinder-
nis kommt, desto weniger Bögen werden auf dem
Infodisplay angezeigt und das akustische Signal ändert
sich von einer langsamen über eine schnelle Tonfolge zu

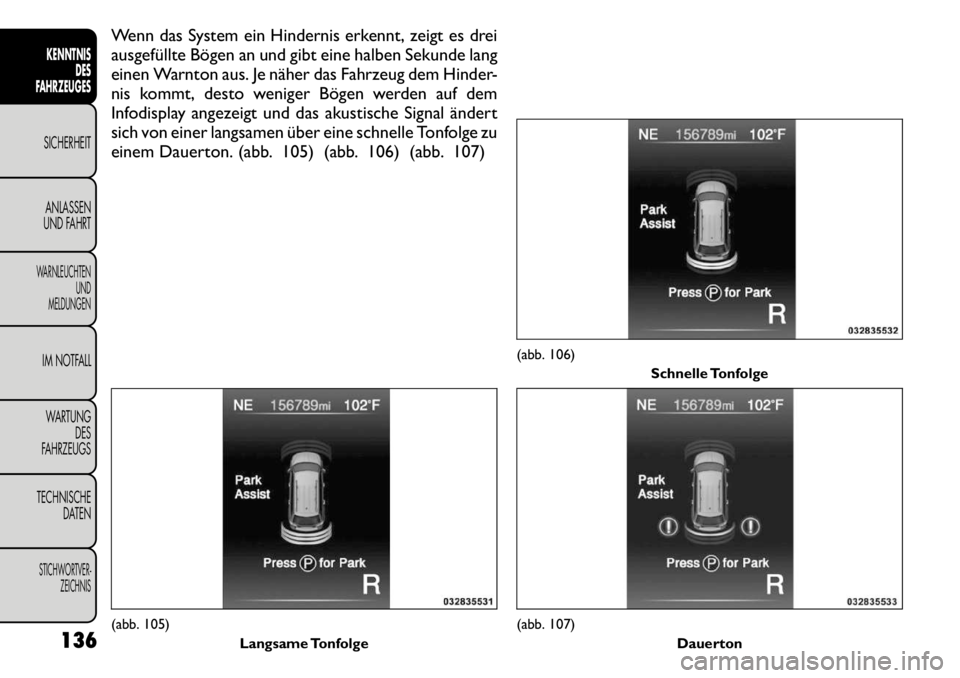

einem Dauerton. (abb. 105) (abb. 106) (abb. 107)(abb. 105)Langsame Tonfolge
(abb. 106) Schnelle Tonfolge(abb. 107) Dauerton
136
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

Das Fahrzeug ist dem Hindernis nah, wenn die Warn-
anzeige einen blinkenden Bogen darstellt und ein Dau-
erton ertönt. Die folgende Tabelle erläutert die Funk-
tion der Warnmeldung, wenn ein Hindernis erkannt
wird:
WARNMELDUNGEN
Abstand hinten (cm) Über
200 cm 200-100 cm 100-65 cm 65-30 cm) Unter
30 cm
Akustisches Warnsignal Keine Einzelner Ton,
1/2 Sekunde Langsame
Tonfolge Schnelle Tonfolge Dauerton
Displayanzeige Park Assist On (Parkhilfe ein) Warnung –
Hindernis erfasst Warnung –
Hindernis erfasst Warnung –
Hindernis erfasst Warnung –
Hindernis erfasst
Bögen Keine 3 ausgefüllt (Ununterbrochen)3, langsam
blinkend 2, langsam
blinkend 1, langsam
blinkend
Ein- und Ausschalten von ParkSense®
ParkSense
®kann mit dem Uconnect Touch™­System
aktiviert und deaktiviert werden. Die verfügbaren Op-
tionen sind: Aus, nur Ton oder Ton und Anzeige. Siehe
"Einstellungen von Uconnect Touch™" für weitere
Informationen.
Wenn der Softkey ParkSense
®gedrückt wird, um das
System zu deaktivieren, zeigt das Infodisplay für ca. fünf
Sekunden die Meldung "PARK ASSIST OFF" (Parkassis-
tent aus) an. Siehe "Infodisplay (EVIC)" für weitere
Informationen. Wird der Wählhebel in die Stellung
REVERSE (Rückwärtsgang) geschaltet, während das
System ausgeschaltet ist, zeigt das Infodisplay die Mel-
dung "PARK ASSIST OFF" (Parkassistent deaktiviert)
an, solange die Fahrstufe REVERSE eingelegt ist. Das ParkSense
®-System verfügt über vier Sensoren in
der hinteren Stoßfängerverkleidung, die Hindernisse
im Abstand von bis zu 200 cm (79 in) von der Stoßfän­
gerverkleidung erfassen. ParkSense
®meldet mit opti-
schen und akustischen Signalen den Abstand eines
Hindernisses.
Wartung des ParkSense
®-Parkassistenten
Wenn das ParkSense
®-Parkassistentsystem defekt ist,
lässt das Infodisplay (EVIC) bei jedem Einschalten der
Zündung einen einfachen Warnton ertönen und zeigt
die Meldung "CLEAN PARK ASSIST SENSORS" (Sen-
soren des Parkassistenten reinigen) oder die Meldung
"SERVICE PARK ASSIST SYSTEM" (Parkassistent in-
stand setzen) an. Siehe "Infodisplay (EVIC)" für weitere
137
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
