2011 FIAT DOBLO COMBI Notice d'entretien (in French)

16
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

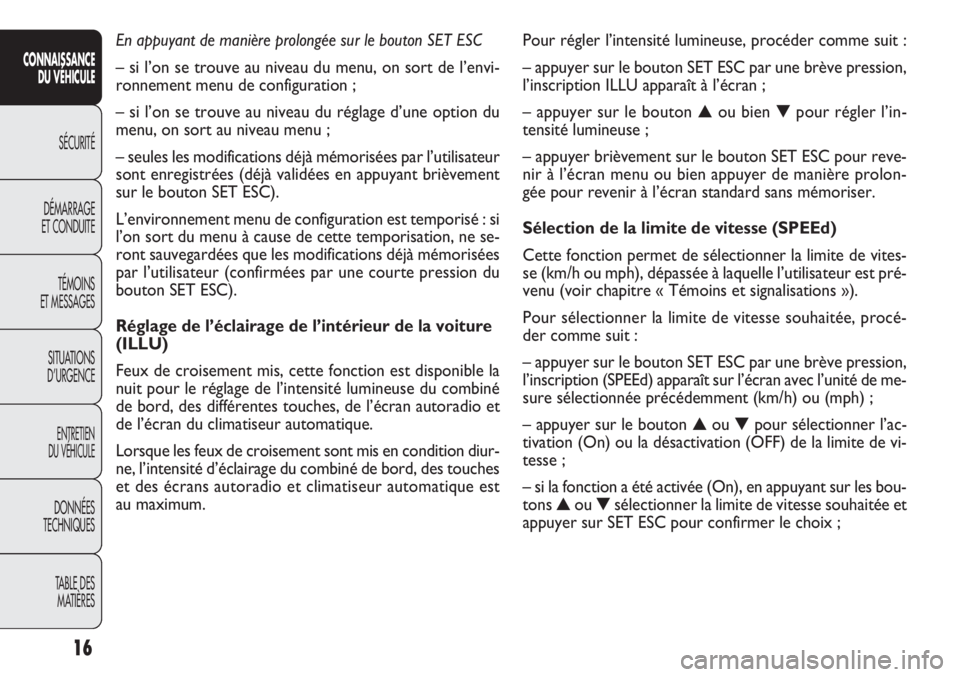

Pour régler l’intensité lumineuse, procéder comme suit :
– appuyer sur le bouton SET ESC par une brève pression,
l’inscription ILLU apparaît à l’écran ;
– appuyer sur le bouton ▲ou bien ▼pour régler l’in-
tensité lumineuse ;
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.
Sélection de la limite de vitesse (SPEEd)
Cette fonction permet de sélectionner la limite de vites-
se (km/h ou mph), dépassée à laquelle l’utilisateur est pré-
venu (voir chapitre « Témoins et signalisations »).
Pour sélectionner la limite de vitesse souhaitée, procé-
der comme suit :
– appuyer sur le bouton SET ESC par une brève pression,
l’inscription (SPEEd) apparaît sur l’écran avec l’unité de me-
sure sélectionnée précédemment (km/h) ou (mph) ;
– appuyer sur le bouton ▲ou ▼pour sélectionner l’ac-
tivation (On) ou la désactivation (OFF) de la limite de vi-
tesse ;
– si la fonction a été activée (On), en appuyant sur les bou-
tons ▲ou ▼sélectionner la limite de vitesse souhaitée et
appuyer sur SET ESC pour confirmer le choix ; En appuyant de manière prolongée sur le bouton SET ESC
– si l’on se trouve au niveau du menu, on sort de l’envi-
ronnement menu de configuration ;
– si l’on se trouve au niveau du réglage d’une option du
menu, on sort au niveau menu ;
– seules les modifications déjà mémorisées par l’utilisateur
sont enregistrées (déjà validées en appuyant brièvement
sur le bouton SET ESC).
L’environnement menu de configuration est temporisé : si
l’on sort du menu à cause de cette temporisation, ne se-
ront sauvegardées que les modifications déjà mémorisées
par l’utilisateur (confirmées par une courte pression du
bouton SET ESC).
Réglage de l’éclairage de l’intérieur de la voiture
(ILLU)
Feux de croisement mis, cette fonction est disponible la
nuit pour le réglage de l’intensité lumineuse du combiné
de bord, des différentes touches, de l’écran autoradio et
de l’écran du climatiseur automatique.
Lorsque les feux de croisement sont mis en condition diur-
ne, l’intensité d’éclairage du combiné de bord, des touches
et des écrans autoradio et climatiseur automatique est
au maximum.

17
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
– appuyer sur le bouton ▲ou bien ▼pour effectuer le
réglage ;
– en appuyant sur le bouton SET ESC par une brève pression,
l’écran visualise de manière clignotante les « minutes » ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.
Sélection de l’unité de mesure (Unit)
Cette fonction permet le réglage de l’unité de mesure.
Pour effectuer le réglage, procéder comme suit :
– appuyer sur le bouton SET ESC par une brève pression ;
l’inscription (Unit) et l’unité de mesure sélectionnée pré-
cédemment (km) ou bien (mi) apparaissent à l’écran ;
– appuyer sur le bouton ▲ou ▼pour sélectionner l’uni-
té de mesure souhaitée.
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser. Note La programmation est possible entre 30 et 200 km/h,
ou 20 et 125 mph selon l’unité précédemment sélection-
née (voir le paragraphe « Sélection de l’unité de mesure -
Unit » détaillé ci-après). Chaque pression sur le bouton
▲/▼provoque l’augmentation / la réduction de 5 unités.
Si l’on maintient le bouton ▲/▼enfoncé, on obtient l’aug-
mentation/la diminution rapide automatique. Lorsque la
valeur souhaitée est proche, compléter le réglage en ap-
puyant brièvement.
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.
Si l’on désire annuler la sélection, procéder comme suit :
– appuyer sur le bouton SET ESC avec une pression brè-
ve, (On) clignote à l’écran ;
– appuyer sur le bouton ▼, (Off) clignote à l’écran ;
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.
Réglage montre (Hour)
Cette fonction permet le réglage de la montre.
Pour effectuer le réglage, procéder comme suit :
– en appuyant sur le bouton SET ESC par une pression
courte, l’écran affiche de façon clignotante les « heures » ;

18
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
❒sur l’affichage on visualise le message de demande de
la validation ;
❒par la pression sur les boutons ▲ou ▼sélectionner
(YES) (pour confirmer l’activation/désactivation) ou
(no) (pour renoncer) ;
❒appuyer sur le bouton SET ESC par une courte pres-
sion, on visualise un message de validation du choix
et l’on revient à l’écran menu ou bien appuyer sur le
bouton par une pression prolongée pour revenir à
l’écran standard sans mémoriser.
Eclairage diurne (D.R.L.)
Cette fonction permet d’activer/désactiver l’éclairage diur-
ne.
Pour activer ou désactiver cette fonction, procéder com-
me suit :
– appuyer sur le bouton SET ESC par une brève pression,
l’inscription DRL apparaît à l’écran ;
– appuyer sur le bouton ▲ou ▼pour sélectionner l’ac-
tivation (On) ou la désactivation (Off) des feux d’éclaira-
ge diurnes ;
– pression courte sur le bouton SET ESC pour revenir à
l’écran du sous-menu ou bien pression prolongée pour re-
venir à l’écran du menu principal sans mémoriser ; Réglage volume buzzer (bUZZ)
Cette fonction permet de régler le volume de la signali-
sation sonore (buzzer) qui accompagne les visualisations
d’anomalies/avertissements et la pression des boutons SET
ESC, ▲et ▼.
Pour sélectionner le volume désiré, procéder comme suit :
– en appuyant sur le bouton SET ESC par une brève pres-
sion, l’inscription (bUZZ) apparaît à l’écran ;
– appuyer sur le bouton ▲ou ▼pour sélectionner le ni-
veau de volume souhaité (réglage possible sur 8 niveaux).
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.
Activation/Désactivation
des airbags frontal et latéral côté passager
de protection du thorax et de la tête (side bag)
(BAG P)
(pour les versions/marchés qui le prévoient)
Cette fonction permet d’activer/désactiver l’airbag côté
passager et l’airbag latéral (pour les versions/marchés qui
le prévoient).
Procéder comme suit :
❒appuyer sur le bouton SET ESC et, après avoir visuali-
sé à l’écran le message (BAG P OFF) (pour désacti-
ver) ou bien le message (BAG P On) (pour activer) par
la pression sur les boutons ▲ou ▼, appuyer de nou-
veau sur le bouton SET ESC ;

19
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0038mfig. 16F0V0012mfig. 17
F Indication de la fonction START&STOP (pour les ver-
sions/ marchés qui le prévoient)
G Gear Shift Indication (indication de changement de vi-
tesse)
(pour les versions/ marchés qui le prévoient)
Note A l’ouverture d’une porte avant, l’écran s’active en
visualisant pendant quelques secondes l’heure et les kilo-
mètres, ou bien les miles parcourus.
BOUTONS DE COMMANDE fig. 17
▲Pour faire défiler l’écran et les options correspondantes
vers le haut ou pour augmenter la valeur affichée.
SETESCBrève pression pour accéder au menu et / ou
passer à l’écran suivant ou bien valider le choix
désiré. Pression prolongée pour revenir à
l’écran standard.
▼Pour faire défiler l’écran et les options correspondantes
vers le bas ou pour diminuer la valeur affichée.
ECRAN MULTIFONCTIONS
(pour les versions/marchés qui le prévoient)
Le véhicule peut être doté d’un écran multifonctions en
mesure d’offrir des informations utiles à l’utilisateur, en
fonction de ce qui a été sélectionné précédemment, pen-
dant la conduite du véhicule.
ECRAN STANDARD fig. 16
L’écran affiche les indications suivantes :
A Date.
B Odomètre (visualisation des kilomètres, ou bien des
miles, parcourus).
C Heure (affichée en permanence même clé retirée et
portes AV refermées).
D Température extérieure.
E Position d’assiette des phares (uniquement avec feux
de croisement enclenchés).

20
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
MENU DE CONFIGURATION
Le menu est composé d’une série de fonctions « en boucle »
dont la sélection, qui peut se réaliser à l’aide des boutons
▲et ▼permet l’accès aux différentes opérations de choix
et réglage (configuration) indiquées ci-après. Certaines ru-
briques (réglage de l’heure et de l’unité de mesure) prévoient
un sous-menu. Le menu de configuration peut être activé
avec une pression courte sur le bouton SET ESC. Par des
pressions individuelles des boutons ▲ou ▼on peut se dé-
placer dans la liste du menu de configuration. Les modalités
de gestion à ce point diffèrent entre elles selon la caracté-
ristique de l’option sélectionnée. Le menu se compose des
fonctions suivantes :
– ECLAIRAGE
– BIP VITESSE
– INFORMATIONS TRIP B
– REGLAGE DE L’HEURE
– REGLAGE DE LA DATE
- VOIR RADIO (si elle est présente)
– AUTOCLOSE
– UNITE DE MESURE
– LANGUE
– VOLUME DES MESSAGES
– VOLUME DES TOUCHES
– BUZZER CEINTURES
(seulement s’il a été précédemment désactivé)
– SERVICE Note Les boutons ▲et ▼activent des fonctions diffé-
rentes selon les situations suivantes :
Réglage éclairage interne
– lorsque l’écran standard est actif, il est possible de ré-
gler l’intensité lumineuse du combiné de bord et de l’au-
toradio.
Menu de configuration
– à l’intérieur du menu ils permettent le défilement vers
le haut ou vers le bas ;
– pendant les opérations de réglage, ils permettent d’aug-
menter ou de diminuer un paramètre.

21
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
FONCTIONS MENU
Réglage éclairage d’habitacle du véhicule
Feux de croisement mis, cette fonction est disponible la
nuit pour le réglage de l’intensité lumineuse du combiné
de bord, des différentes touches, de l’écran autoradio et
de l’écran du climatiseur automatique.
Lorsque les feux de croisement sont mis en condition diur-
ne, l’intensité d’éclairage du combiné de bord, des touches
et des écrans autoradio et climatiseur automatique est au
maximum.
Pour régler l’intensité lumineuse, procéder comme suit :
– appuyer par une brève pression sur le bouton SET ESC,
le niveau de sensibilité précédemment sélectionné cligno-
te à l’écran ;
– appuyer sur le bouton ▲ou bien ▼pour régler l’in-
tensité lumineuse ;
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.
Bip Vitesse (Limite de vitesse)
Cette fonction permet de sélectionner la limite de vitesse du
véhicule (km/h ou bien mph) au-delà de laquelle l’utilisateur
est prévenu (voir le chapitre « Témoins et messages »).
Pour sélectionner la limite de vitesse souhaitée, procé-
der comme suit :
– appuyer sur le bouton SET ESC par une brève pression,
l’inscription (Bip Vitesse) apparaît à l’écran ; – BAG PASSAGER
– ECLAIRAGE DE JOUR
– QUITTER MENU
Sélection d’une option du menu principal sans sous-menu :
– par une pression brève sur le bouton SET ESC, il est pos-
sible de sélectionner le réglage du menu principal à modifier ;
– en actionnant les boutons ▲ou ▼(par des pressions in-
dividuelles), il est possible de choisir le nouveau réglage ;
– par une brève pression du bouton SET ESC, il est possible
de mémoriser la configuration et simultanément revenir à la
même option du menu principal préalablement sélectionnée.
Sélection d’une option du menu principal avec un sous-menu :
– par une pression brève sur le bouton SET ESC on peut
visualiser la première option du sous-menu ;
– en actionnant les boutons ▲ou ▼(par des pressions
individuelles), on peut faire défiler toutes les rubriques
du sous-menu ;
– par une pression brève sur le bouton SET ESC, il est pos-
sible de sélectionner l’option du sous-menu visualisé et en-
trer dans le menu de configuration correspondant ;
– en agissant sur les boutons ▲ou ▼(par des pressions
individuelles), on peut choisir la nouvelle sélection de cet-
te option du sous-menu ;
– par une brève pression du bouton SET ESC, il est pos-
sible de mémoriser la sélection et simultanément revenir
à la même option du menu sous-menu préalablement sé-
lectionnée.

22
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Informations trip B (habilitation Trip B)
Cette fonction permet d’activer (On) ou de désactiver
(Off) l’affichage du Trip B (trip partiel).
Pour d’autres informations, voir le paragraphe « Trip com-
puter ».
Pour l’activation / désactivation, procéder comme suit :
– appuyer brièvement sur le bouton SET ESC, l’écran fait
clignoter la mention On ou bien Off, selon la sélection pré-
cédente ;
– appuyer sur le bouton ▲ou ▼pour effectuer le choix ;
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.
Réglage heure (Réglage montre)
Cette fonction permet le réglage de la montre en passant
par deux sous-menus : « Heure » et « Format ».
Pour effectuer le réglage, procéder comme suit :
– appuyer sur le bouton SET ESC par une brève pression,
les deux sous-menus « Heure » et « Format » apparais-
sent à l’écran ;
– appuyer sur le bouton ▲ou ▼pour se déplacer entre
les deux sous-menus ;
– après avoir sélectionné le sous-menu à modifier, appuyer
par une brève pression sur SET ESC ; – appuyer sur le bouton ▲ou ▼pour sélectionner l’ac-
tivation (On) ou la désactivation (Off) de la limite de vi-
tesse ;
– si la fonction a été activée (On), par la pression sur les
boutons ▲ou ▼sélectionner la limite de vitesse souhai-
tée et appuyer sur SET ESC pour valider le choix.
Note Il est possible de programmer entre 30 et 200 km/h,
ou 20 et 125 mph, en fonction de l’unité déjà sélection-
née ; voir paragraphe « Réglage unité de mesure (Unité
mesure) » détaillé ci-après. Chaque pression sur le bou-
ton ▲/▼provoque l’augmentation/la diminution de 5 uni-
tés. Si l’on maintient le bouton ▲/▼enfoncé, on obtient
l’augmentation/la diminution rapide automatique. Lorsque
la valeur souhaitée est proche, compléter le réglage en ap-
puyant brièvement.
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.
Si l’on désire annuler la sélection, procéder comme suit :
– appuyer sur le bouton SET ESC avec une pression brè-
ve, (On) clignote à l’écran ;
– appuyer sur le bouton ▼, (Off) clignote à l’écran ;
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser.

23
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Réglage date (Réglage date)
Cette fonction permet de mettre à jour la date (jour –
mois – année).
Pour mettre à jour, procéder comme suit :
– pression courte sur le bouton SET ESC, « l’année » cli-
gnote à l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– appuyer sur le bouton SET ESC par une brève pression,
« le mois » clignote à l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– appuyer sur le bouton SET ESC par une brève pression,
« le jour » clignote à l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le ré-
glage.
Note Chaque pression sur les boutons ▲ou ▼provoque
l’augmentation ou la réduction d’une unité. Si l’on main-
tient le bouton enfoncé, on obtient l’augmentation/la ré-
duction rapide automatique. Lorsque la valeur souhaitée
est proche, compléter le réglage en appuyant brièvement.
– appuyer brièvement sur le bouton SET ESC pour reve-
nir à l’écran menu ou bien appuyer de manière prolon-
gée pour revenir à l’écran standard sans mémoriser. – si l’on a accédé au sous-menu « Heure » : en appuyant
par une brève pression sur le bouton SET ESC, les « heures
» clignotent à l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– en appuyant sur le bouton SET ESC par une brève pression,
l’écran visualise de manière clignotante les « minutes » ;
– appuyer sur le bouton ▲ou ▼pour effectuer le ré-
glage.
Note Chaque pression sur les boutons ▲ou ▼provoque
l’augmentation ou la réduction d’une unité. Si l’on main-
tient le bouton enfoncé, on obtient l’augmentation/la ré-
duction rapide automatique. Lorsque la valeur souhaitée
est proche, compléter le réglage en appuyant brièvement.
– en cas d’accès au sous-menu « Format » : en appuyant
par une pression brève sur le bouton SET ESC, le mode
de visualisation clignote à l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer la sélec-
tion en mode « 24h » ou « 12h ».
Une fois effectué le réglage, appuyer par une brève pres-
sion sur le bouton SET ESC pour revenir à l’écran du sous-
menu ou bien appuyer par une pression prolongée sur le
bouton pour revenir à l’écran du menu principal sans mé-
moriser.
– appuyer à nouveau sur le bouton SET ESC de manière
prolongée pour revenir à l’écran standard ou au menu prin-
cipal selon le point où l’on se trouve dans le menu.
