Injection électronique
Multipoint
séquentielle phasée,
système sans retourInjection directe
Multijet « Common Rail »
à contrôle électronique
avec turbo et
échangeur de chaleur Injection directe
Multijet « Common Rail »
à contrôle électronique
avec turbo et
échangeur de chaleur Injection directe
Multijet « Common Rail »
à contrôle électronique
avec turbo et
échangeur de chaleur
À cinq ou six vitesses (selon les versions) + marche arrière
Auto-réglable avec pédale sans course à vide
Avant
ALIMENTATION
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
Alimentation
TRANSMISSION
1.4 - 1.3 Multijet - 1.6 Multijet - 2.0 Multijet
Boîte de vitesses
Embrayage
Traction

225
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
À pignon et crémaillère avec direction assistée hydraulique
11,2 (*) / 12,5 (
❑)
à disque autoventilés
à tambour
commandé par un levier manuel, qui agit sur les freins arrière
À roues indépendantes type Mc Pherson
À roues indépendantes Multi-link, ressorts hélicoïdaux, amortisseurs télescopiques
et barre stabilisatrice (selon les versions)

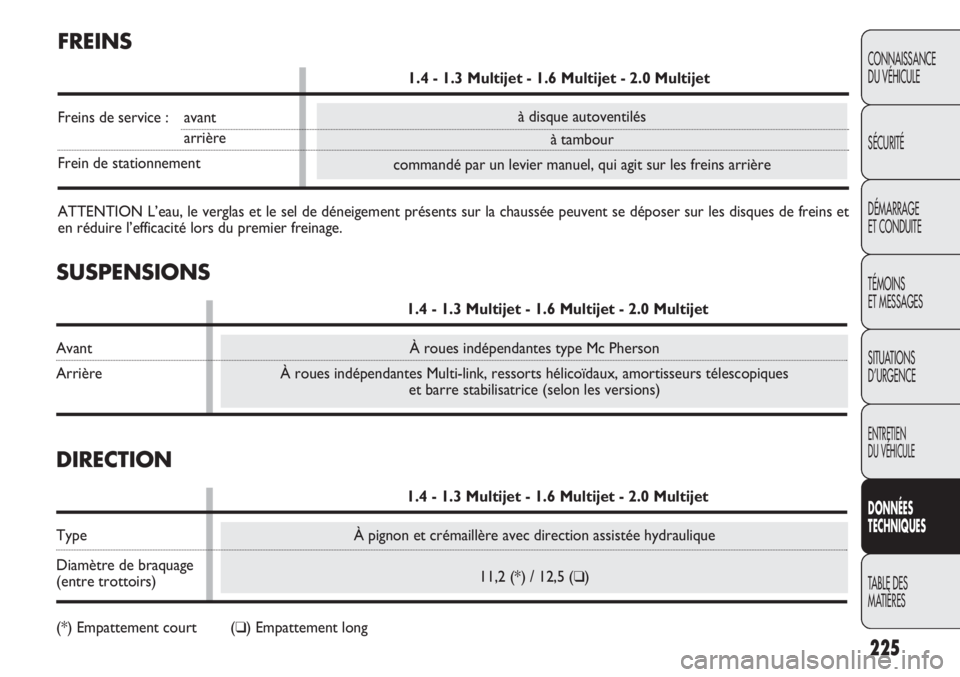

FREINS
1.4 - 1.3 Multijet - 1.6 Multijet - 2.0 Multijet
Freins de service : avant
arrière
Frein de stationnement
ATTENTION L’eau, le verglas et le sel de déneigement présents sur la chaussée peuvent se déposer sur les disques de freins et
en réduire l’efficacité lors du premier freinage.
SUSPENSIONS
1.4 - 1.3 Multijet - 1.6 Multijet - 2.0 Multijet
Avant
Arrière
DIRECTION
1.4 - 1.3 Multijet - 1.6 Multijet - 2.0 Multijet
Type
Diamètre de braquage
(entre trottoirs)
(*) Empattement court (
❑) Empattement long

226
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUIT
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
ROUES
JANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneu Tubeless à car-
casse radiale. La carte grise indiquent en outre tous les
pneus homologués.
ATTENTION En cas d’informations contradictoires entre la
« Notice d’utilisation et d’entretien » et la « Carte grise », il
faut tenir compte uniquement des indications de cette der-
nière.
Pour la sécurité de conduite, il est indispensable que le vé-
hicule soit équipé de pneus de la même marque et du mê-
me type sur toutes les roues.
ATTENTION Avec les pneus Tubeless, ne pas utiliser de
chambres à air.

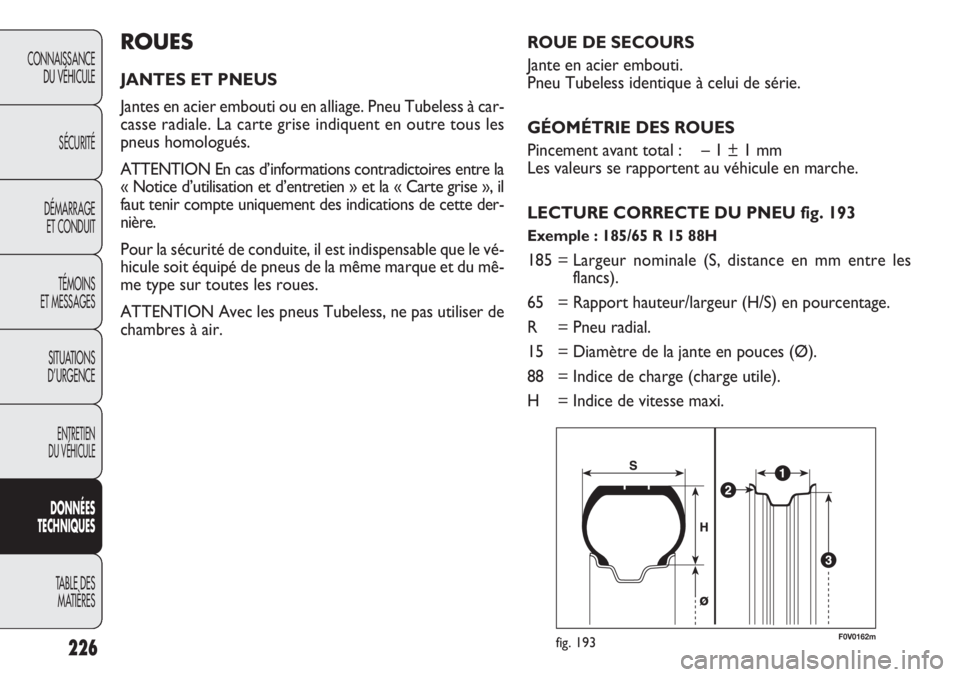

F0V0162mfig. 193
ROUE DE SECOURS
Jante en acier embouti.
Pneu Tubeless identique à celui de série.
GÉOMÉTRIE DES ROUES
Pincement avant total : – 1 ± 1 mm
Les valeurs se rapportent au véhicule en marche.
LECTURE CORRECTE DU PNEU fig. 193
Exemple : 185/65 R 15 88H
185 = Largeur nominale (S, distance en mm entre les
flancs).
65 = Rapport hauteur/largeur (H/S) en pourcentage.
R = Pneu radial.
15 = Diamètre de la jante en pouces (Ø).
88 = Indice de charge (charge utile).
H = Indice de vitesse maxi.

227
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= jusqu’à 160 km/h.
R= jusqu’à 170 km/h.
S= jusqu’à 180 km/h.
T= jusqu’à 190 km/h.
U= jusqu’à 200 km/h.
H= jusqu’à 210 km/h.
V= jusqu’à 240 km/h.
QM + S= jusqu’à 160 km/h.
TM + S= jusqu’à 190 km/h.
HM + S= jusqu’à 210 km/h.
Indice de vitesse maxi
Indice de vitesse maxi pour pneus à neige
Indice de charge (charge utile)PNEUS RIM PROTECTOR fig. 193a
ATTENTION En cas d'utilisation d'enjoliveurs inté-
graux fixés (au moyen d'un ressort) à la jante en
tôle et de pneus qui ne sont pas de série, après-vente,
équipés de « Rim Protector » (fig. 193a), NE PAS monter
les enjoliveurs. L'utilisation de pneus et d'enjoliveurs inap-
propriés pourrait provoquer une baisse imprévue de pres-
sion du pneu.
ATTENTION
F0V0217mfig. 193a
LECTURE CORRECTE DE LA JANTE
Exemple : 6J x 15 ET43
6 = largeur de la jante en pouces 1.
J = profil de la jante à bord creuse (rebord latéral
où s’appuie le talon du pneu)
2.
15 = diamètre de calage en pouces (correspond à ce-
lui du pneu qui doit être monté)
3= Ø.
ET43 = carrossage de la roue (écart entre plan d’appui du
disque/jante et ligne médiane de la jante de roue).

228
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUIT
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Versions Jantes Pneus ROUE DE SECOURS
(pour versions/marchés, où il est prévu)
Fournis À neige Jante Pneu
1.4 T.T.6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Places (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Places (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Places (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Places (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet T.T.6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) En alternative

229
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
PRESSIONS DE GONFLAGE À FROID (bar)
Mesure PNEUS DE SÉRIE
À charge moyenne À pleine charge
Avant Arrière Avant Arrière
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99 2,7 2,7 2,7 2,8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò 7P (M1) /
Doblò Combi (N1) /
Doblò Cargo Maxi
Lorsque le pneu est chaud, la valeur de pression doit être +0,3 bar par rapport à la valeur préconisée. Contrôler à nouveau la valeur correc-
te, pneu froid.
Avec les pneus à neige, la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
Pour rouler à plus de 160 km/h, gonfler les pneus aux valeurs correspondant à la pleine charge du véhicule.
PERFORMANCES
Vitesses maxi admises après la première période d’utilisation du véhicule en km/h.
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
161158 (Euro 5) 164
179
156 (Euro 4) 158 (90 Ch toit rabaissé)
153 (90 Ch toit surélevé)

230
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUIT
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0182mfig. 194
DIMENSIONS
Les dimensions sont exprimées en mm
et se rapportent au véhicule équipé
avec les pneus de série.
La hauteur s’entend le véhicule vide.
AB CD E F GH
Versions
Empattement court4390 895 2755 7401845/1895 (●)1510 1832 1530
Selon la dimension des jantes, des petites variations de mesure sont possibles.
(●) Avec des barres de toit (pour versions/marchés, où il est prévu)

231
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0183mfig. 195
Les dimensions sont exprimées en mm
et se rapportent au véhicule équipé
avec les pneus de série.
La hauteur s’entend le véhicule vide.
ABCD E FGH
Versions
Empattement
Long4740 895 3105 740 1880/1927 (●) 1510 1832 1530
Selon la dimension des jantes, des petites variations de mesure sont possibles.
(●) Avec des barres de toit (pour versions/marchés, où il est prévu)
