2011 FIAT DOBLO COMBI Notice d'entretien (in French)

F0V0164mfig. 159a
F0V0163mfig. 158
176
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
FEUX 3ème STOP fig. 158-159a-159b
Pour remplacer une ampoule, procéder comme suit :
❒pour les versions avec hayon, dévisser les deux vis de
fixation A-fig. 158 et extraire le groupe ;
❒pour les versions avec portes battantes, enlever les bou-
chons en caoutchouc B-fig. 159a, agir sur les ailettes C
de retenue et extraire le groupe ;❒pour les versions avec toit surélevé et portes battantes,
retirer la protection en plastique A-fig. 159b et le bou-
chon en caoutchouc B-fig.159b montés par pression ;
à l'aide d'un tournevis, agir sur les ailettes de retenue
(voir schéma) et extraire le groupe ;
❒agir sur les ailettes ad hoc et extraire la douille ;
❒extraire l’ampoule montée à pression et la remplacer.
F0V0035mfig. 157

177
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0037mfig. 161
F0V0179mfig. 160
ÉCLAIRAGE DE PLAQUE D’IMMATRICULATION
(pour versions avec portes battantes)
Pour remplacer les ampoules A-fig. 162, procéder comme suit :❒agir sur les languettes de retenue aux endroits illustrés
sur la figure et en faisant levier vers la gauche, extrai-
re le transparent ;
❒remplacer les ampoules en les dégageant des contacts
latéraux et en s’assurant que les nouvelles ampoules
soient correctement bloquées entre les contacts mêmes. ÉCLAIRAGE DE PLAQUE D’IMMATRICULATION
(pour versions avec hayon)
Pour remplacer les ampoules A-fig. 160, procéder comme
suit :
❒agir sur les languettes de retenue selon les points des
flèches et extraire la douille ;
❒tourner la douille B-fig. 161 dans le sens anti-horaire,
puis désolidariser l’ampoule C.
F0V0036mfig. 162
F0V0231mfig. 159b

178
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
❒ouvrir la couverture B-fig. 164 comme indiqué ;
❒remplacer l’ampoule C-fig. 165 en la dégageant des
contacts latéraux, puis monter la nouvelle ampoule en
s’assurant qu’elle soit correctement bloquée entre ces
contacts ;
❒refermer la couverture et fixer le plafonnier dans son
logement en s’assurant de son blocage.REMPLACEMENT D’UNE AMPOULE
INTÉRIEURE
Pour le type d’ampoule et sa puissance, voir les indications
au paragraphe « Remplacement d’une ampoule ».
PLAFONNIER AVANT
Plafonnier avec transparent basculant
Pour le remplacement des ampoules, procéder comme
suit :
❒extraire le plafonnier A-fig. 163 en agissant aux endroits
indiqués par les flèches ;
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164

179
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
❒remplacer les ampoules C en les dégageant des
contacts latéraux en s’assurant que les nouvelles am-
poules soient correctement bloquées entre lesdits
contacts ;
❒refermer la trappe B-fig. 167 et fixer le plafonnier A-
fig. 166 dans son logement, puis vérifier qu’il soit bien
bloqué.
PLAFONNIER ARRIÈRE
Pour remplacer l’ampoule, suivre la procédure suivante :
❒enlever le plafonnier A-fig. 168 en agissant selon les
points indiqués par la flèche ;
❒ouvrir la couverture B-fig. 169 comme indiqué ;
❒remplacer l’ampoule C-fig. 170 en la dégageant des
contacts latéraux, puis monter la nouvelle ampoule en
s’assurant qu’elle soit correctement bloquée entre ces
contacts ;
❒refermer la couverture B-fig.169 et fixer le plafonnier
dans son logement en s’assurant de son blocage. Plafonnier avec feux spot (lorsqu’il est prévu)
Pour le remplacement des ampoules, procéder comme
suit :
❒agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 166 ;
❒ouvrir le volet de protection B-fig. 167 ;
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168

180
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0072mfig. 170


F0V0176mfig. 171
❒extraire le plafonnier en agissant aux endroits indiqués
par les flèches ;
❒remplacer l’ampoule C-fig. 172 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle am-
poule soit correctement bloquée entre les contacts

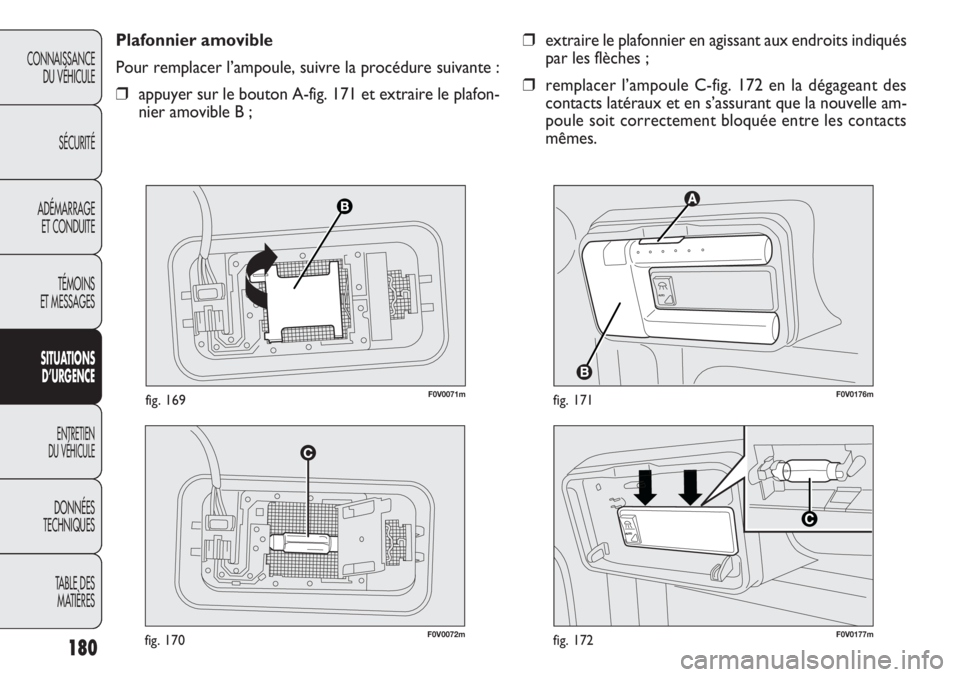

mêmes. Plafonnier amovible
Pour remplacer l’ampoule, suivre la procédure suivante :
❒appuyer sur le bouton A-fig. 171 et extraire le plafon-
nier amovible B ;
F0V0071mfig. 169
F0V0177mfig. 172

181
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0088mfig. 173
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et interviennent
en cas d’anomalie ou d’intervention impropre sur l’équipe-
ment.
Quand un dispositif ne fonctionne pas, il faut donc véri-
fier le fonctionnement du fusible de protection corres-
pondant : l’élément conducteur A-fig. 173 ne doit pas être
interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par
un autre du même ampérage (même couleur).
B fusible intact.
Cfusible avec élément conducteur interrompu.
Pour remplacer un fusible, utiliser la petite pince D située
à l’intérieur de la boîte à outils ou dans le récipient Fix &
Go (pour les versions/marchés qui le prévoient).
Si le fusible grille une nouvelle fois, s’adres-
ser au réseau Après-vente Fiat.
ATTENTION
Ne jamais remplacer un fusible endomma-
gé par des fils métalliques ou autre maté-
riau de récupération.
Ne jamais remplacer un fusible par un
autre ayant un ampérage supérieur ;
DANGER D’INCENDIE.
Si un fusible général de protection se déclenche
(MEGA-FUSE, MIDI-FUSE) s’adresser au réseau
d’Après-Vente Fiat.
Avant de remplacer un fusible, s’assurer d’avoir
extrait la clé du contact et d’avoir coupé/débran-
ché tous les consommateurs.
ATTENTION
Pour identifier le fusible de protection, consulter les ta-
bleaux aux pages suivantes.
Si un fusible général de protection des sys-
tèmes de sécurité (système airbag, systè-
me de freinage), des systèmes motopropulseur
(système moteur, système B.V.) ou du système de
conduite se déclenche, s’adresser au Réseau
Après-vente Fiat.
ATTENTION

182
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0081mfig. 174F0V0089mfig. 175
FUSIBLES DE LA CENTRALE
DE COMPARTIMENT MOTEUR
La boîte de fusibles se trouve sur le côté droit du mo-
teur, près de la batterie. Pour enlever le couvercle de pro-
tection A et accéder à la centrale de fusibles, dévisser les
deux vis de fixation B.
S’il faut effectuer un lavage du compartiment
moteur, veiller à ne pas diriger le jet d’eau sur
la centrale de compartiment moteur.

183
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
Relais d’ouverture de porte basculante (version Cargo) F09 10 175
Avertisseur sonore 1 tonalité F10 10 175
Feux de route F14 15 175
Chauffage supplémentaire PTC1 (moteurs diesel) F15 30 175
Compresseur du climatiseur F19 7,5 175
Lunette AR thermique F20 30 175
Pompe électrique à carburant sur réservoir F21 15 175
Feux antibrouillard F30 15 175
Électrovannes système au méthane F84 10 175
Prise de courant habitacle, prise de courant arrière F85 30 175
Allume-cigares, sièges chauffants F86 30 175
Capteur d’état de charge de la batterie IBS pour le système Start&Stop F87 5 175
Dégivreurs sur rétroviseurs extérieurs F88 7,5 175
