Page 161 of 274
160
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0153mfig. 134bF0V0155mfig. 136
F0V0154mfig. 135
❒positionner la cale de blocage D à l’arrière sur la roue
opposée en diagonale à celle à remplacer fig. 134b pour
empêcher tout mouvement du véhicule quand il est le-
vé.
❒
actionner le cric en utilisant le bouton (désolidariser la ma-
nivelle du clip et du trou sur l’écrou) afin de l’ouvrir par-
tiellement fig. 135, puis le placer sous le véhicule au ni-
veau des repères A-fig. 136 près de la roue à remplacer.
❒pour les versions dotées de jantes en alliage, enlever le
carter couvre-moyeu monté par pression ;
❒desserrer d’environ un tour les boulons de fixation
de la roue à remplacer à l’aide de la clé de démontage
des roues ;
❒prendre la cale D de la boîte à outils et l’ouvrir en livre
selon le schéma illustré sur la fig.134a ;
D
F0V0192mfig. 134a
Page 162 of 274

161
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0156mfig. 137F0V0157mfig. 138
❒dévisser complètement les boulons de fixation, puis en-
lever la roue ;
❒s’assurer que la roue de secours est, sur les surfaces
de contact avec le moyeu, propre et sans impuretés
qui pourraient, par la suite, provoquer le desserrage
des boulons de fixation ;
❒monter la roue normale en vissant la première colon-
ne B-fig. 138 pour 2 filets dans le trou le plus proche
à la valve de gonflage A ;
❒monter le carter de la roue en faisant coïncider le sym-
bole C(estampillé sur le carter lui-même) avec la sou-
pape de gonflage, puis insérer les 3 autres colonnes ;
❒visser les colonnes en utilisant la clé fournie ;
❒actionner le cric de façon à abaisser le véhicule et ex-
traire le cric ;
❒en se servant de la clé fournie, visser à fond les bou-
lons, en passant alternativement d’un boulon à un autre
diamétralement opposé, suivant l’ordre numérique
illustré sur la fig. 139 ; ❒actionner le cric en utilisant le bouton de façon à le dé-
tendre jusqu’à ce que la rainure A-fig. 137 du cric s’in-
troduise correctement sur le profil inférieur B obte-
nu sur le longeron ;
❒prévenir les personnes éventuellement présentes, que
le véhicule va être soulevé ; il est par conséquent né-
cessaire de s’éloigner du véhicule et de ne pas le tou-
cher jusqu’à ce qu’il soit remis au sol ;
❒introduire la manivelle en la poussant dans le trou sur
l’écrou et dans le clip en plastique, actionner le cric et
soulever le véhicule, jusqu’à ce que la roue se lève de
terre de quelques centimètres. En actionnant la mani-
velle, s’assurer qu’elle tourne librement sans éven-
tuellement écorcher la main contre le sol. D’autres par-
ties du cric en mouvement (vis et articulations) peu-
vent provoquer des lésions : éviter de les toucher. Éli-
miner soigneusement toute trace de graisse de lubri-
fication qui se serait déposée sur la peau ;
Page 163 of 274
162
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
❒pour les véhicules équipés de jantes en alliage, préle-
ver l’adaptateur D et introduire l’entretoise en plas-
tique C entre le ressort et la bride de l'étrier. L’ailet-
te en plastique doit être tournée vers le bas et coïnci-
der avec la partie coupée de la bride ;
– introduire l’étrier E dans l’adaptateur D, faire pas-
ser l'axe dans l’orifice et fixer avec la poignée F ; Au terme de l’opération
❒fixer l’étrier A-fig. 140 à la jante après l’avoir introduit
à travers le trou, insérer l’axe fileté à l’intérieur d’un
des trous de vis et bloquer en vissant le pommeau B ;
F0V0194fig. 140
F0V0158mfig. 139
D
C
F0V0214mfig. 140a
F0V0215fig. 140b
Page 164 of 274

163
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0094mfig. 142
KIT DE RÉPARATION RAPIDE PNEUS
FIX&GO automatic
Le kit de réparation rapide des pneus Fix&Go automatic
est contenu dans un sac ad hoc situé sous le siège côté
gauche (versions Cargo) ou à l’intérieur du compartiment
sur le flanc arrière droit.
Le kit de réparation rapide comprend fig. 141 :
❒une bombe A contenant le produit de vulcanisation,
avec :
– tuyau de remplissage B ;
– timbre adhésif C portant l’inscription “max. 80 km/h”,
à apposer en position bien visible du conducteur (sur
la planche de bord) après la réparation du pneuma-
tique ;
❒un compresseur D doté de manomètre et de raccords. – placer la roue à la verticale et poser l’adaptateur
monté sur la partie intérieure de la jante ; en utilisant
les vis fournies, fixer la roue à l’adaptateur en se ser-
vant de la clé pour l’embout des vis G. Serrer les vis
avec la clé de montage des roues
NOTE Pour protéger la jante en alliage remplacée, utiliser
la housse de la roue de secours
❒Contrôler le positionnement de la roue dans son lo-
gement sous le plancher (le système de levage est équi-
pé d’un embrayage de limitation de fin de course, un
mauvais positionnement peut poser des problèmes de
sécurité) ;
❒remettre le cric et les outils dans la boîte à outils.
❒repositionner la boîte à outils derrière le siège côté
gauche (versions Cargo) ou, en appuyant la base du sac
sur le flanc, dans le logement à l’intérieur du flanc ar-
rière droit (versions Doblò/Doblò Combi).
G
F0V0216mfig. 140c
Page 165 of 274

164
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Si la crevaison a été provoquée par des
corps étrangers, il est possible de réparer
tout pneu ayant subi une déchirure de la
chape et de l’épaule de 4mm maximum.
En revanche, il sera impossible de réparer
les déchirures des flancs du pneu. Ne pas
utiliser le kit de réparation rapide si le pneu s’avè-
re endommagé après avoir roulé avec la roue dé-
gonflée.
ATTENTION
Remettre le dépliant au personnel char-
gé du pneu traité avec le kit de réparation.
ATTENTION
IL FAUT SAVOIR QUE :
Le liquide anti-crevaison du kit de réparation rapide est ef-
ficace par températures extérieures entre –20 °C et +50 °C.
Ne pas actionner le compresseur pendant
plus de 20 minutes consécutives. Danger
de surchauffe. Le kit de réparation rapide n’est
pas conçu pour une réparation définitive et par
conséquent les pneus réparés doivent être utilisés
de manière provisoire.
ATTENTION
Ne pas jeter la bombe et le liquide pour
sceller n’importe où. Éliminer conformé-
ment aux normes nationales et locales.
❒du dépliant d’information (voir fig. 142), employé pour
une utilisation correcte rapide du kit de réparation et
ensuite remis au personnel qui devra manipuler le pneu
traité avec le kit de réparations de pneumatiques ;
❒une paire de gants de protection qui se trouve dans le
compartiment latéral du compresseur même ;
❒des adaptateurs, pour le gonflage d’éléments différents.
F0V0094mfig. 142
Page 166 of 274

165
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0095mfig. 143
PROCÉDURE DE GONFLAGE
La réparation est impossible en cas d’en-
dommagement de la jante (déformations
du canal trop importante ayant provoqué une fui-
te d’air). Éviter d’enlever les corps étrangers (vis
ou clous) qui ont pénétré dans le pneu.
ATTENTION
La bombe contient de l’éthylène glycol. Ce
qui peut provoquer une réaction aller-
gique. Nocif si ingéré. Irritant pour les yeux. Le
produit peut entraîner une sensibilisation par in-
halation et par contact. Éviter le contact avec les
yeux, la peau et les vêtements. En cas de contact,
rincer abondamment à l’eau claire. En cas d’in-
gestion du produit ne pas provoquer le vomisse-
ment, mais rincer bien la bouche, boire beaucoup
d’eau et s’adresser aussitôt à un médecin. Tenir
hors de portée des enfants. Ce produit ne doit pas
être utilisé par les personne asthmatiques. Ne pas
inhaler ses vapeurs au cours des opérations d’in-
troduction et d’aspiration. En cas de manifesta-
tion allergiques, consulter immédiatement un mé-
decin. Garder le spray dans son compartiment,
loin des sources de chaleur. Le liquide anti-cre-
vaison a un délai de péremption. Remplacer le
spray contenant le liquide pour sceller expiré.
ATTENTION
Mettre les gants de protection fournis avec
le kit de réparation rapide des pneus.
ATTENTION
❒Serrer le frein à main. Dévisser le capuchon de la sou-
pape du pneu, extraire le tuyau flexible de remplissa-
ge A-fig. 143 et visser l’embout B sur la soupape du
pneu ;
Page 167 of 274

166
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
ADÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0096mfig. 144F0V0097mfig. 145
❒si dans un délai de 5 minutes après avoir mis en servi-
ce le compresseur on n’atteint pas une pression d’au
moins 1,8 bars, ne pas reprendre le volant, car le pneu
est trop endommagé et le kit de réparation rapide ne
parvient pas à garantir une étanchéité complète,
s’adresser au Réseau Après-vente Fiat ;
❒si le pneu a été gonflé à la pression prescrite au para-
graphe “Pressions de gonflage à froid” du chapitre “Ca-
ractéristiques Techniques”, démarrer tout de suite ; ❒s’assurer que l’interrupteur E-fig. 145 du compresseur
soit en position 0 (éteint), démarrer le moteur, insé-
rer la fiche D-fig. 144 dans la prise de courant et ac-
tionner le compresseur en mettant l’interrupteur E-fig.
145 en position I (allumé). Gonfler le pneu à la pres-
sion indiquée au paragraphe “Pression de gonflage à
froid” du chapitre “Caractéristiques techniques”. Pour
plus de précision dans la lecture, il est préférable de vé-
rifier la valeur de la pression sur le manomètre F-figé.
145 avec le compresseur éteint ;
❒si dans un délai de 5 minutes on n’atteint pas une pres-
sion d’au moins 1,5 bars, débrancher le compresseur
de la valve et de la prise de courant, puis pousser le vé-
hicule sur environ 10 mètres pour répartir le liquide
de colmatage à l’intérieur du pneu et répéter l’opéra-
tion de gonflage ;
Page 168 of 274

167
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

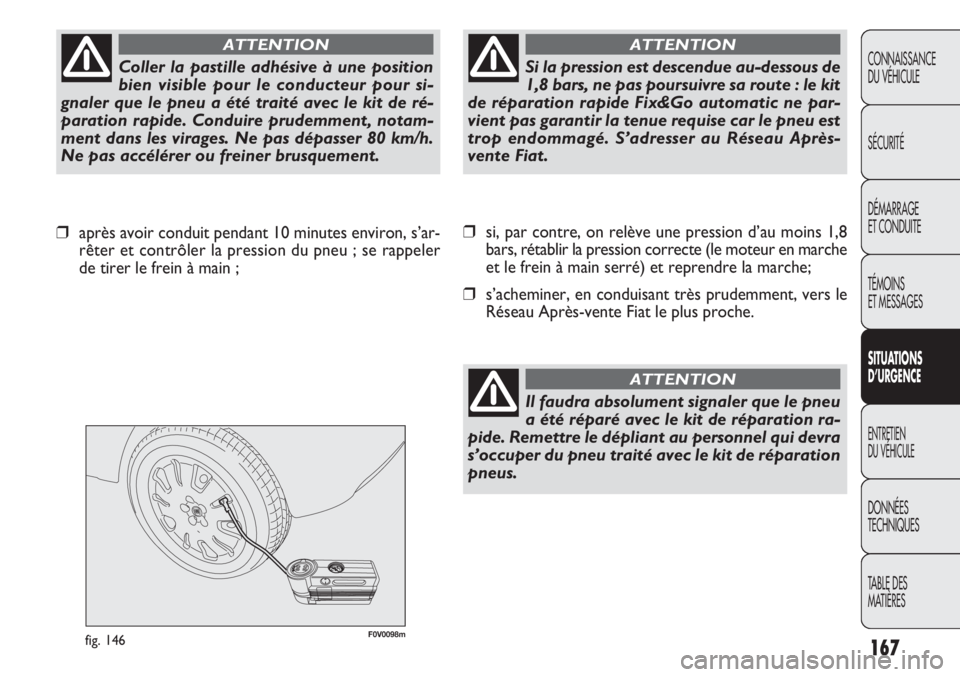

F0V0098mfig. 146
❒si, par contre, on relève une pression d’au moins 1,8
bars, rétablir la pression correcte (le moteur en marche
et le frein à main serré) et reprendre la marche;
❒s’acheminer, en conduisant très prudemment, vers le
Réseau Après-vente Fiat le plus proche. ❒après avoir conduit pendant 10 minutes environ, s’ar-
rêter et contrôler la pression du pneu ; se rappeler
de tirer le frein à main ;
Coller la pastille adhésive à une position
bien visible pour le conducteur pour si-
gnaler que le pneu a été traité avec le kit de ré-
paration rapide. Conduire prudemment, notam-
ment dans les virages. Ne pas dépasser 80 km/h.
Ne pas accélérer ou freiner brusquement.
ATTENTION
Si la pression est descendue au-dessous de
1,8 bars, ne pas poursuivre sa route : le kit
de réparation rapide Fix&Go automatic ne par-
vient pas garantir la tenue requise car le pneu est
trop endommagé. S’adresser au Réseau Après-
vente Fiat.
ATTENTION
Il faudra absolument signaler que le pneu
a été réparé avec le kit de réparation ra-
pide. Remettre le dépliant au personnel qui devra
s’occuper du pneu traité avec le kit de réparation
pneus.
ATTENTION
