2011 CITROEN DS4 Manual do condutor (in Portuguese)

143Arrumações











Porta-luvas com
iluminação

Inclui compartimentos dedicados à arrumação
de uma garrafa de água, da documentação de
bordo do veículo...
A sua tampa possui compartimentos
destinados à arrumação de uma caneta,
de um par de óculos, de moedas, de car tões,
de uma lata...


)
Para abrir o por ta-luvas, eleve a pega.
Ilumina-se ao abrir a tampa.
Contém o comando de neutralização do airbag
passageiro dianteiro A
.
Com o ar condicionado, dá acesso à saída
de ventilação B
, debitando o mesmo ar
climatizado que os ventiladores do habitáculo.






Cinzeiro amovível




)
Puxe a tampa para abrir o cinzeiro.

)
Para o esvaziar, retire-o puxando para
cima.
Para evitar per turbações ou
derrubamento, não coloque o cinzeiro
junto da alavanca de velocidades.

Isqueiro/Tomada de
acessórios de 12 V


)
Para utilizar o isqueiro, pressione o botão
e aguarde alguns segundos até que o
mesmo dispare automaticamente.

)
Para ligar um acessório de 12 V (potência
máxima: 120 W), retire o isqueiro e ligue o
adaptador adequado.





















To m a d a U S B /
To m a d a a u x i l i a r

Ligado à porta USB, durante a sua
utilização, o equipamento nómada
pode recarregar-se automaticamente.
A caixa de ligação "AU X "
, situada na consola
central, é composta por uma tomada JACK
e/ou uma por ta USB.
Permite-lhe ligar um equipamento portátil,
como um equipamento portátil digital de tipo
iPod
® ou uma memória USB.
Lê determinados formatos de ficheiros de áudio
e permite que estes sejam ouvidos através dos
altifalantes do veículo.
Pode gerir estes ficheiros através dos
comandos no volante ou da fachada do
auto-rádio e visualizá-los no ecrã multifunções.
Para mais informações sobre a utilização deste
equipamento, consulte o capítulo "Áudio e
Telemática".

145Arrumações













Consola central semi-elevada




1.
Apoio de braços dianteiro


(ver detalhes nas páginas seguintes)

2.
Arrumações abertas


3.
Por ta-latas


4.
Por ta- objectos









Consola central elevada




1.
Apoio de braços dianteiro

(ver detalhes nas páginas seguintes)

2.
Tomada de acessórios 12 V

(ver detalhes nas páginas seguintes)

3.
Caixa de arrumação


4.
Por ta-latas/Por ta- garrafas


5.
Por ta- objectos


6.
Grande compar timento de arrumação
multifunções

(ver detalhes nas páginas seguintes)

Grande compartimento de
arrumação multifuncional


Esta arrumação é fechada por uma cor tina
deslizante.
Contém:


- as tomadas de acessórios 12 V e
USB/Jack 1
,

- um supor te retráctil 2
para colocar o seu
telemóvel ou o seu equipamento auxiliar,

- um espaço ventilado, através de uma
saída obturável 3
, para manter bebidas ou
alimentos frescos, se o ar condicionado se
encontrar accionado. Ilumina-se apenas ao abrir
completamente a cortina deslizante.
A cor tina deslizante pode ser
parcialmente fechada até ao supor te
retráctil para manter uma temperatura
fresca no compartimento.

147Arrumações

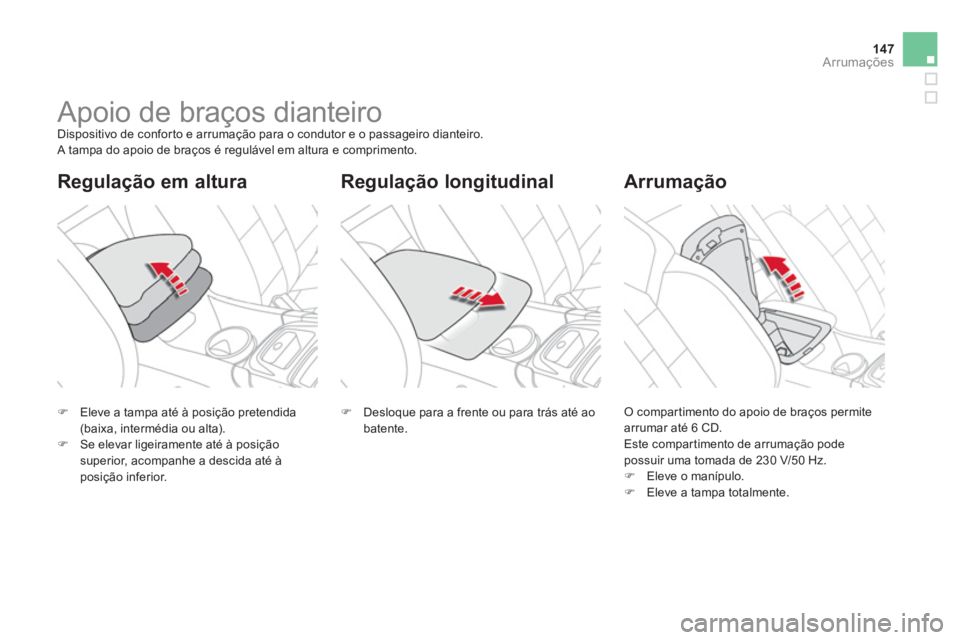

Apoio de braços dianteiro
Dispositivo de confor to e arrumação para o condutor e o passageiro dianteiro.
A tampa do apoio de braços é regulável em altura e comprimento.


Regulação longitudinal

Regulação em altura
Arrumação



)
Eleve a tampa até à posição pretendida
(baixa, intermédia ou alta).

)
Se elevar ligeiramente até à posição
superior, acompanhe a descida até à
posição inferior.


)
Desloque para a frente ou para trás até ao
batente.
O compartimento do apoio de braços permite
arrumar até 6 CD.
Este compartimento de arrumação pode
possuir uma tomada de 230 V/50 Hz.


)
Eleve o manípulo.

)
Eleve a tampa totalmente.

Regulação longitudinal









Apoio de braços dianteiro
Dispositivo de confor to e arrumação para o condutor e o passageiro do banco dianteiro.
A tampa do apoio de braços é regulável em comprimento.
O compartimento do apoio de braços permite
guardar até 6 CDs.


)
Eleve a tampa completamente.



Arrumação



)
Para o avançar, eleve o manípulo. O apoio
de braços desliza até ao batente para a
frente.

)
Para o arrumar, deslize-o até ao batente
para trás e pressione para baixo para
fechar.

149Arrumações
Tomada 230 V/50 Hz


Uma tomada de 230 V/50 Hz (potência máxima:
120 W) encontra-se instalada na consola central.
Para a utilizar:


)
eleve a tampa do apoio de braços dianteiro
para aceder ao respectivo compartimento,
)
verifique que o avisador se encontra aceso a verde,
)
ligue o seu equipamento multimédia ou
qualquer outro aparelho eléctrico (carregador
de telemóveis, computador por tátil, leitor de
CD-DVD, aquecedor de biberões...).

Esta tomada funciona com o motor em funcionamento,
assim como em modo STOP do Stop & Start.
Em caso de problema de funcionamento da tomada,
o avisador verde acende-se de forma intermitente. Solicite a verificação pela rede CITROËN ou
por uma oficina qualificada.
Ligue apenas um aparelho de cada vez
à tomada (sem extensões ou várias
tomadas).
Ligue apenas aparelhos com
isolamento classe II (indicado no
aparelho).
Por motivos de segurança, em caso
de consumo excessivo e quando o
sistema eléctrico do veículo necessitar
(condições climáticas específicas,
sobrecarga eléctrica...), a corrente da
tomada será cor tada; o avisador verde
apaga-se.







To m a d a d e
acessórios 12 V


)
Para ligar um acessório de 12 V (potência
máxima: 120 W), retire o obturador e ligue
o adaptador adequado.

Ta p e t e s
Dispositivo amovível de protecção da alcatifa.
Aquando da sua primeira montagem, do lado
do condutor, utilize exclusivamente as fixações
fornecidas na embalagem junta.
Os outros tapetes são simplesmente colocados
na alcatifa.


Montagem
Desmontagem

Para desmontar do lado do condutor:


)
recue o banco ao máximo,

)
liber te as fixações,

)
retire o tapete.



Montagem

Para o montar novamente do lado do condutor:


)
posicione correctamente o tapete,

)
coloque novamente as fixações
pressionando-as,

)
verifique a fixação correcta do tapete.
Para evitar qualquer risco de bloqueio
dos pedais:


- utilize apenas tapetes adaptados
às fixações já presentes no
veículo; a sua utilização é
imperativa,

- nunca sobreponha vários tapetes.
A utilização de tapetes não
homologados pela CITROËN
pode impedir o acesso aos pedais
e prejudicar o funcionamento do
regulador/limitador de velocidade.
