263Praktische Tipps



















Austausch einer Sicherung

Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett angebracht.
Zugang:


)
Zum Lösen des Deckels zuerst oben
rechts, dann links ziehen,

)
lösen Sie den Deckel vollständig und
drehen Sie ihn um,

Zugang zum Werkzeug


)
nehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.

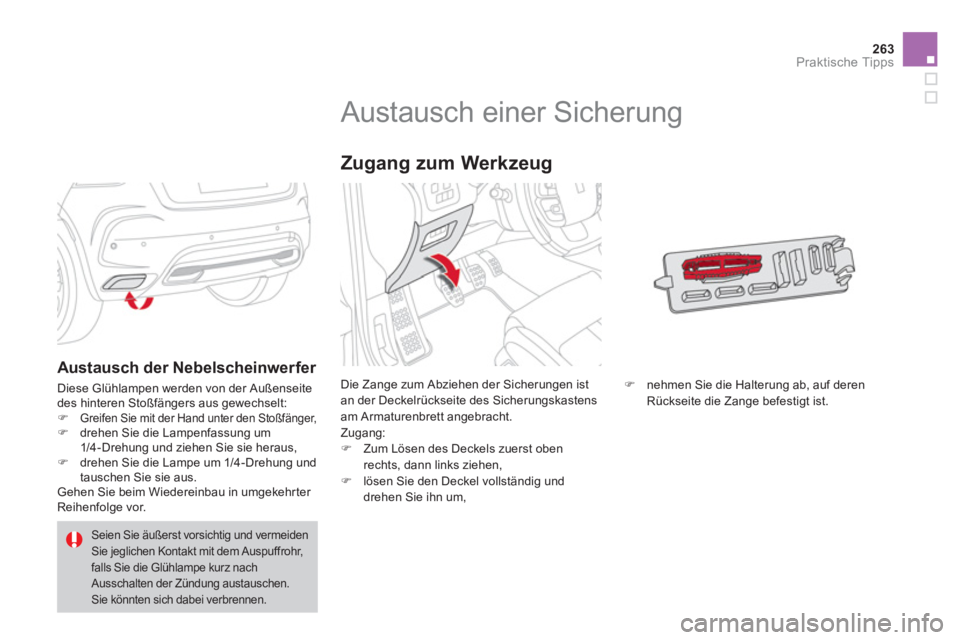

Austausch der Nebelscheinwerfer

Diese Glühlampen werden von der Außenseite
des hinteren Stoßfängers aus gewechselt:


)

Greifen Sie mit der Hand unter den Stoßfänger,

)
drehen Sie die Lampenfassung um
1/4-Drehung und ziehen Sie sie heraus,

)
drehen Sie die Lampe um 1/4-Drehung und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Seien Sie äußerst vorsichtig und vermeiden
Sie jeglichen Kontakt mit dem Auspuffrohr,
falls Sie die Glühlampe kurz nach
Ausschalten der Zündung austauschen.
Sie könnten sich dabei verbrennen.

Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipier t, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktionier t.
Bitte wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Werkstatt, bevor Sie noch weitere elektrische
Zubehörteile oder Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Ver wendung
von elektrischem Zubehör ist, welches nicht
von CITROËN geliefert und empfohlen wird
und/oder nicht nach den entsprechenden
Richtlinien des Herstellers eingebaut
wurde, übernimmt CITROËN grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.


Vor dem Austausch einer Sicherung:


)
muss die Störungsursache ermittelt und
behoben werden,

)
müssen alle elektrischen Verbraucher
ausgeschaltet werden,

)
muss das Fahrzeug stehen und die
Zündung ausgeschaltet werden,

)
muss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf
den folgenden Seiten bestimmt werden.

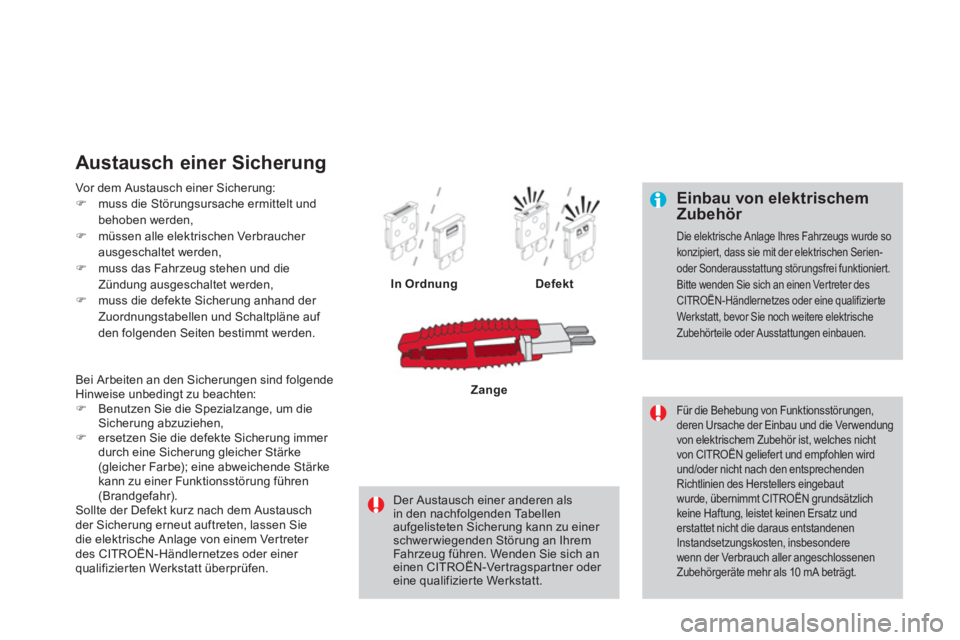

Austausch einer Sicherung


In Ordnung

Defekt

Der Austausch einer anderen als
in den nachfolgenden Tabellen
aufgelisteten Sicherung kann zu einer
schwer wiegenden Störung an Ihrem
Fahrzeug führen. Wenden Sie sich an
einen CITROËN-Ver tragspar tner oder
eine qualifizierte Werkstatt.
Zange
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:


)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen,

)
ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Werkstatt überprüfen.

265Praktische Tipps

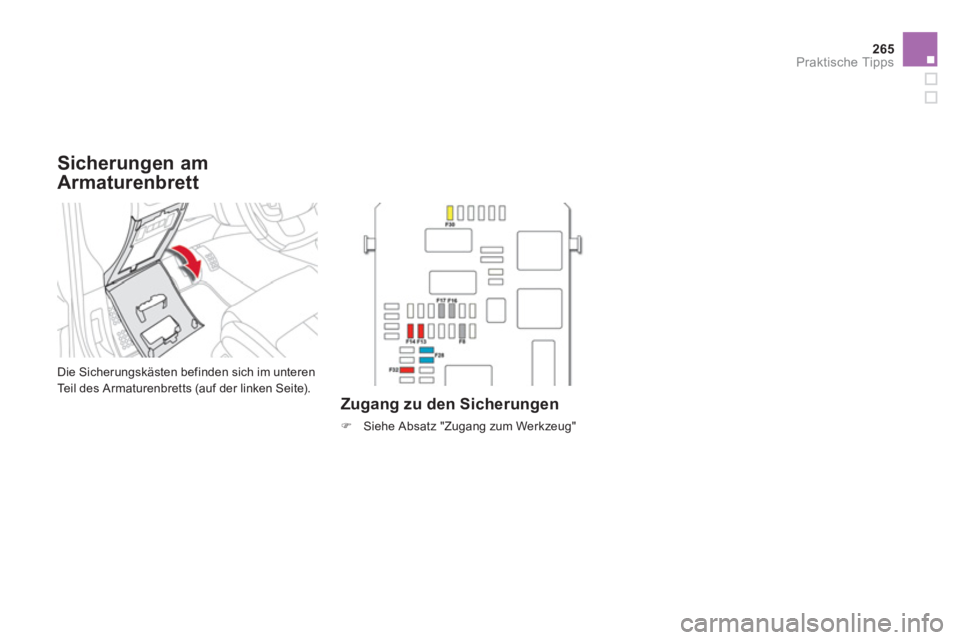

Sicherungen am
Armaturenbrett
Die Sicherungskästen befinden sich im unteren
Teil des Armaturenbretts (auf der linken Seite).

Zugang zu den Sicherungen



)
Siehe Absatz "Zugang zum Werkzeug"

Sicherungskasten Nr. 1




Sicherungsnummer




Stärke


Abgesicherter Stromkreis



F8



3 A

Sirene Alarmanlage, Steuergerät Alarmanlage.


F13



10 A

Zigarettenanzünder.


F14



10 A

12 V-Steckdose Kofferraum.


F16



3 A

Beleuchtung großes multifunktionales Staufach,
Leselampen hinten, Beleuchtung Handschuhfach.


F17



3 A

Beleuchtung Sonnenblende, Leselampen vorne.


F28



15 A

Autoradio, Autoradio (Nachrüstung).


F30



20 A

Heckscheibenwischer.


F32



10 A

Hi-Fi-Verstärker.

Sicherungskasten Nr. 2



Sicherung Nr.



Stärke


Abgesicherter Stromkreis



F

36



15 A

12 V-Anschluss hinten


F37



-

Nicht belegt


F38



-

Nicht belegt


F39



-

Nicht belegt


F40



25 A

230 V/50 Hz-Anschluss

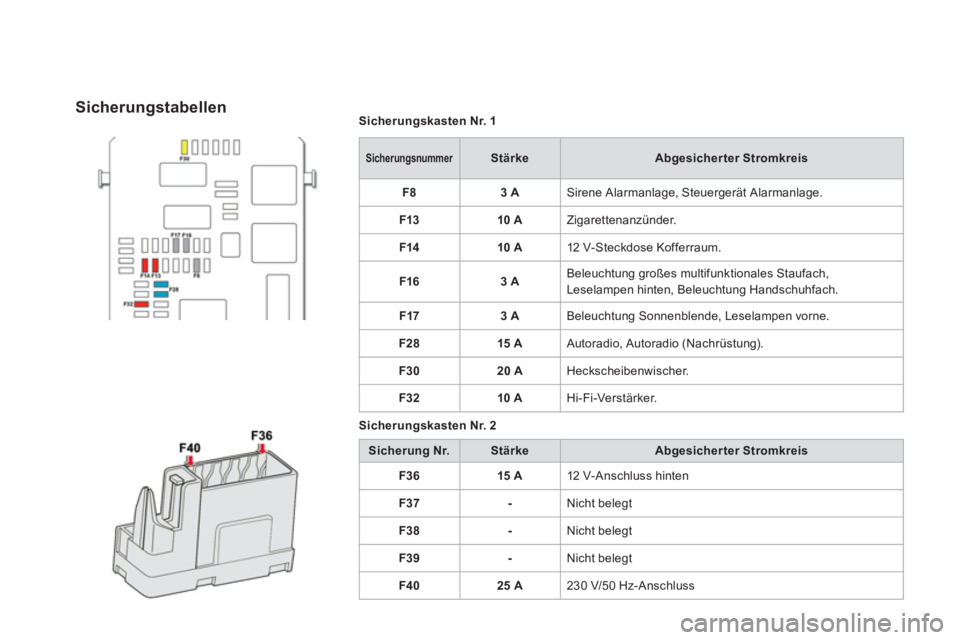

Sicherungstabellen

267Praktische Tipps

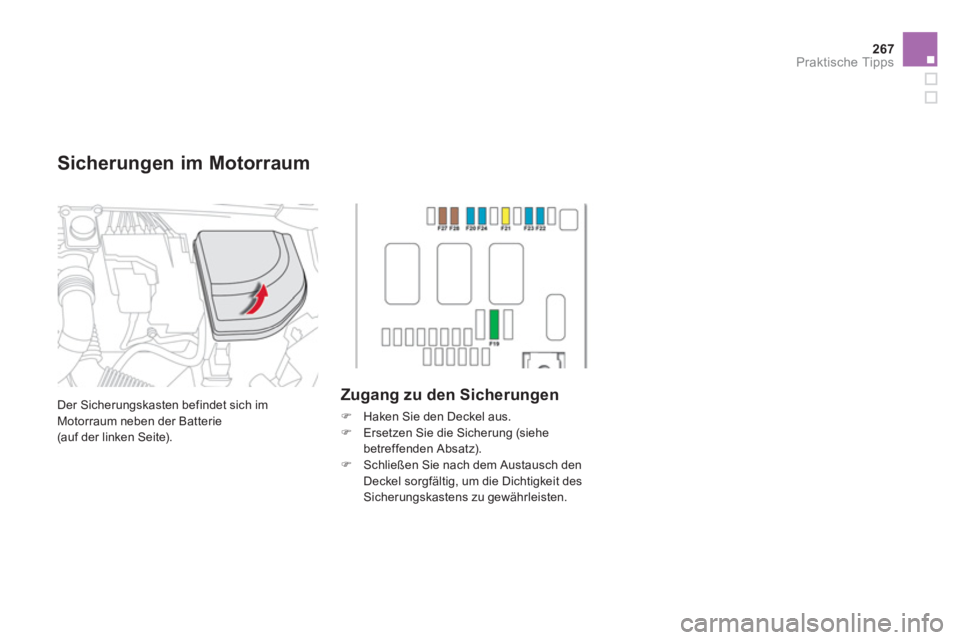

Der Sicherungskasten befindet sich im
Motorraum neben der Batterie
(auf der linken Seite).
Zugang zu den Sicherungen



)
Haken Sie den Deckel aus.

)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

)
Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.



Sicherungen im Motorraum

Sicherung Nr.



Stärke


Abgesicherter Stromkreis



F19



30 A

Niedrige/hohe Geschwindigkeit Frontscheibenwischer


F20



15 A

Scheibenwaschpumpe vorne und hinten


F21



20 A

Scheinwerferwaschpumpe


F22



15 A

Signalhorn


F23



15 A

Fernlicht rechts


F24



15 A

Fernlicht links


F27



5 A

Abblendlicht links


F28



5 A

Abblendlicht rechts

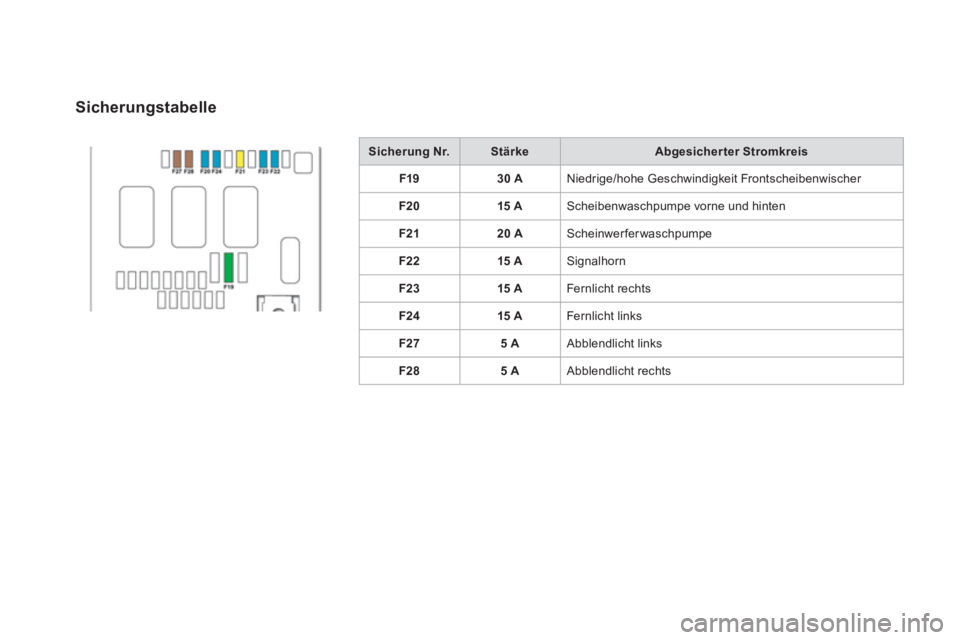

Sicherungstabelle

269Praktische Tipps

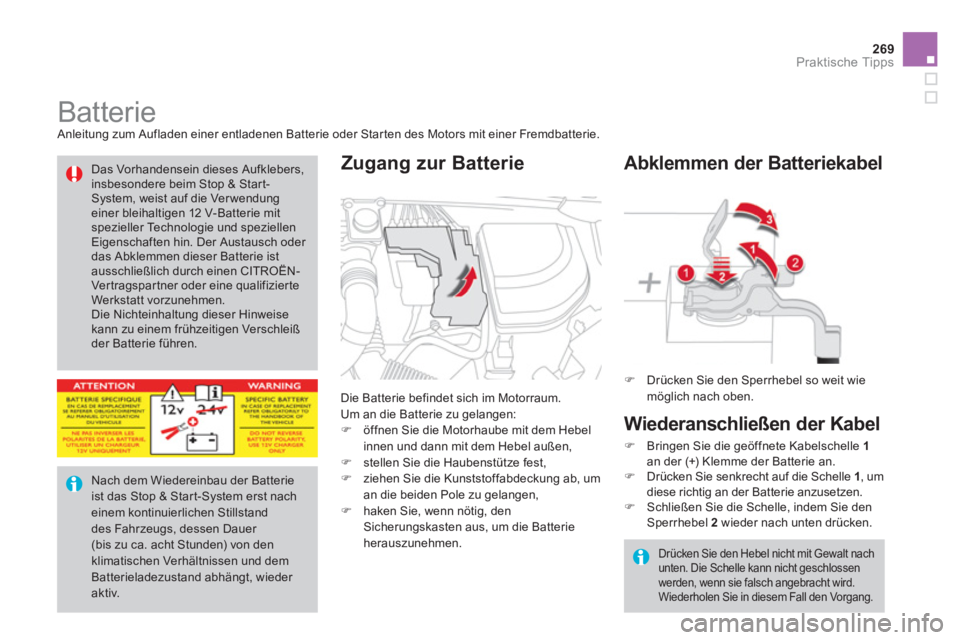

Batterie
Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie.
Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:


)
öffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,

)
stellen Sie die Haubenstütze fest,

)
ziehen Sie die Kunststoffabdeckung ab, um
an die beiden Pole zu gelangen,

)
haken Sie, wenn nötig, den
Sicherungskasten aus, um die Batterie
herauszunehmen.



Zugang zur Batterie



)
Drücken Sie den Sperrhebel so weit wie
möglich nach oben.





Abklemmen der Batteriekabel


Nach dem Wiedereinbau der Batterie
ist das Stop & Star t-System erst nach
einem kontinuierlichen Stillstand
des Fahrzeugs, dessen Dauer
(bis zu ca. acht Stunden) von den
klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder
aktiv.





Das Vorhandensein dieses Aufklebers,
insbesondere beim Stop & Star t-
System, weist auf die Ver wendung
einer bleihaltigen 12 V-Batterie mit
spezieller Technologie und speziellen
Eigenschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder eine qualifizierte
Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise
kann zu einem frühzeitigen Verschleiß
der Batterie führen.


Wiederanschließen der Kabel



)
Bringen Sie die geöffnete Kabelschelle 1

an der (+) Klemme der Batterie an.

)
Drücken Sie senkrecht auf die Schelle 1
, um
diese richtig an der Batterie anzusetzen.

)
Schließen Sie die Schelle, indem Sie den
Sperrhebel 2
wieder nach unten drücken.

Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.

)
Schließen Sie das rote Kabel an den (+) Pol
der entladenen Batterie A
und dann an
den (+) Pol der Hilfsbatterie B
an.

)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B
an.
)
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C

des zu startenden Fahrzeugs an.

)
Betätigen sie den Anlasser und lassen Sie
den Motor laufen.

)
War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie die Kabel ab.



Laden der Batterie mit
einem Batterieladegerät
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei.
Sie müssen gemäß den gesetzlichen
Vorschriften entsorgt werden und dürfen
auf keinen Fall in den Hausmüll gewor fen
werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.

)
Klemmen Sie die Fahrzeugbatterie ab.

)
Beachten Sie die Gebrauchsanweisung
des Ladegerät-Herstellers.

)
Beginnen Sie beim Wiederanschließen mit
dem (-) Pol.

)
Überprüfen Sie Batteriepole und Klemmen
auf Sauberkeit. Wenn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäubert werden.
Beim Wiederaufladen der Batterie
des Stop & Star t-Systems ist ein
Abklemmen nicht erforderlich.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfiehlt es
sich, die Batterie abzuklemmen.

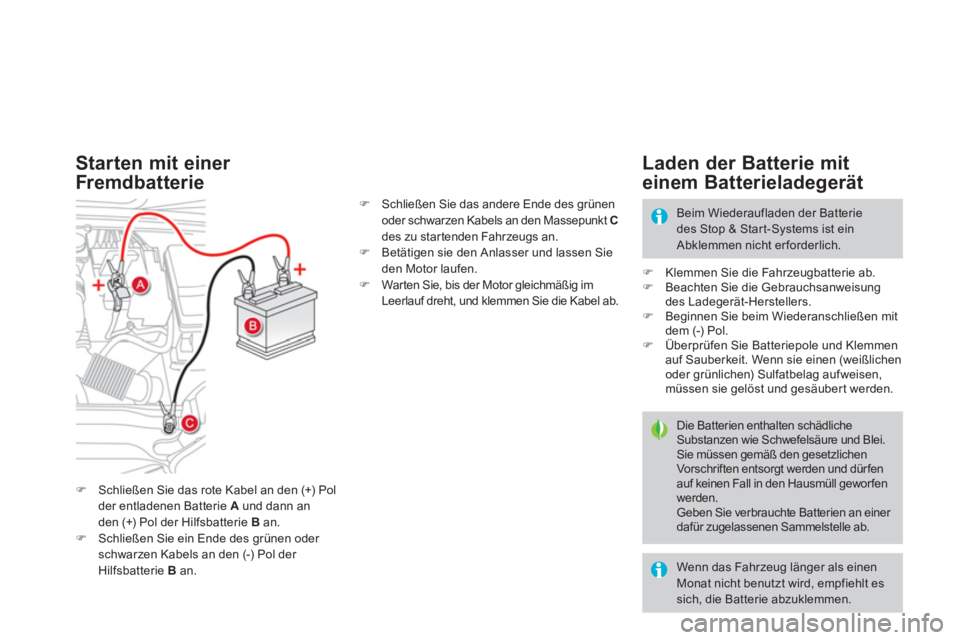

Starten mit einer
Fremdbatterie
