255Praktische Tipps

)

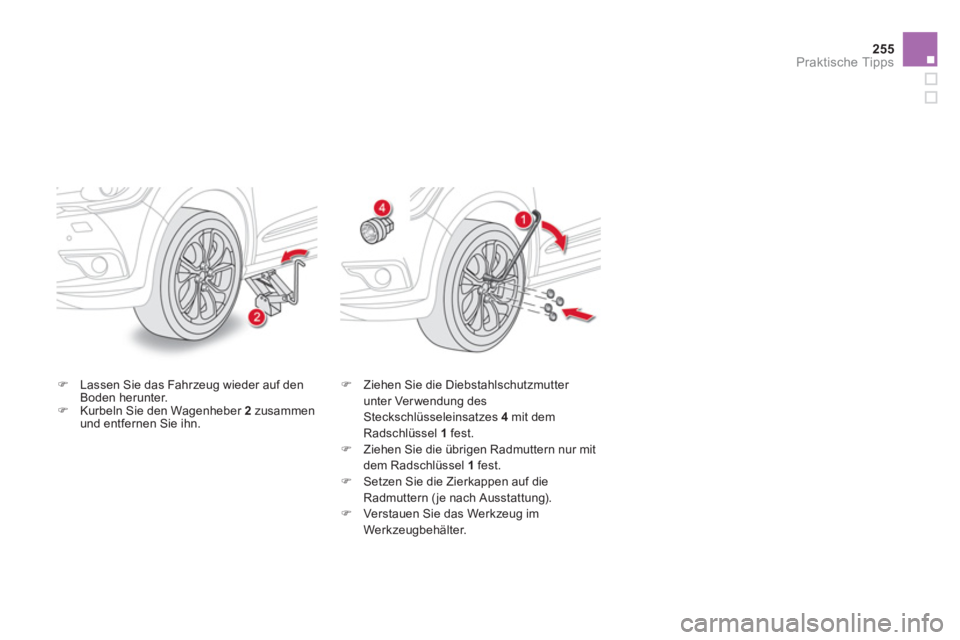

Lassen Sie das Fahrzeug wieder auf den
Boden herunter.
)
Kurbeln Sie den Wagenheber 2
zusammen
und entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter
unter Ver wendung des
Steckschlüsseleinsatzes 4
mit dem
Radschlüssel 1
fest.

)
Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
fest.

)
Setzen Sie die Zierkappen auf die
Radmuttern ( je nach Ausstattung).

)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.

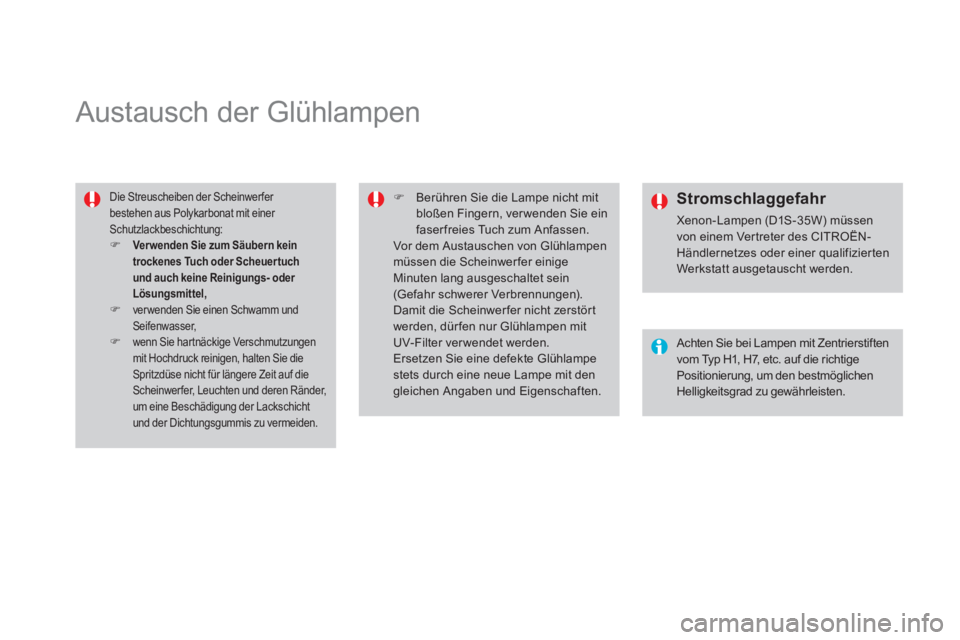

Austausch der Glühlampen
Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:


) Ver wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,


) ver wenden Sie einen Schwamm und
Seifenwasser,

) wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwer fer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.




)
Berühren Sie die Lampe nicht mit
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter ver wendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.

Stromschlaggefahr

Xenon-Lampen (D1S-35W) müssen
von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Werkstatt ausgetauscht werden.

Achten Sie bei Lampen mit Zentrierstiften
vom Typ H1, H7, etc. auf die richtige
Positionierung, um den bestmöglichen
Helligkeitsgrad zu gewährleisten.

257Praktische Tipps

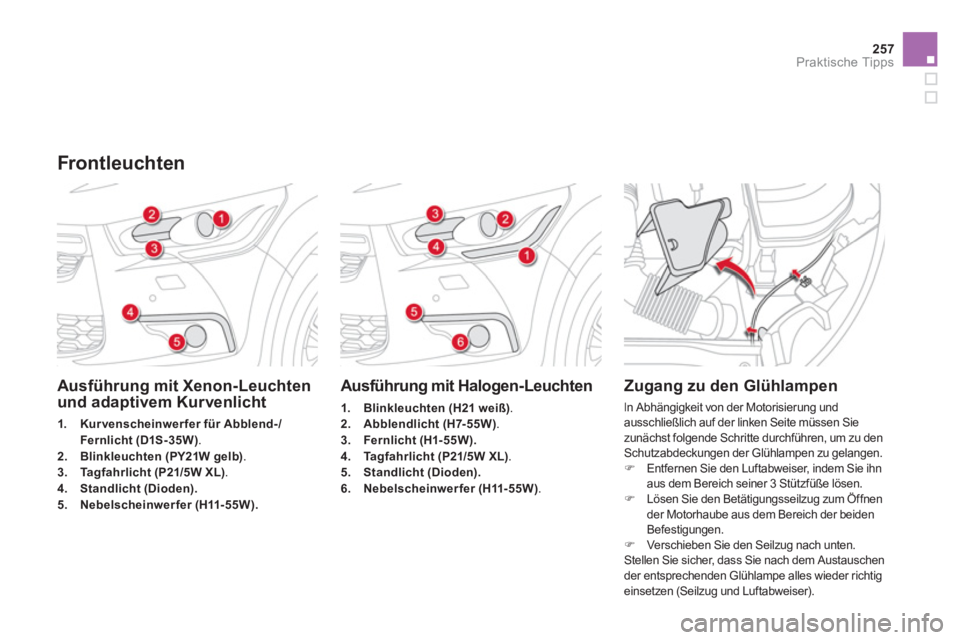

Ausführung mit Xenon-Leuchten
und adaptivem Kurvenlicht


1.
Kurvenscheinwerfer für Abblend-/
Fernlicht (D1S-35W)
.

2.
Blinkleuchten (PY21W gelb)
.

3.
Tagfahrlicht (P21/5W XL)
.

4.
Standlicht (Dioden).


5.
Nebelscheinwerfer (H11-55W)

.











Ausführung mit Halogen-Leuchten



1.
Blinkleuchten (H21 weiß)
.

2.
Abblendlicht (H7-55W)
.

3.
Fernlicht (H1- 55W)

.


4.
Ta g f a h r l i c h t



(P21/5W XL)
.

5.
Standlicht (Dioden).


6.
Nebelscheinwerfer (H11-55W)
.



Zugang zu den Glühlampen

In Abhängigkeit von der Motorisierung und
ausschließlich auf der linken Seite müssen Sie
zunächst folgende Schritte durchführen, um zu den
Schutzabdeckungen der Glühlampen zu gelangen.


)
Entfernen Sie den Luftabweiser, indem Sie ihn
aus dem Bereich seiner 3 Stützfüße lösen.

) Lösen Sie den Betätigungsseilzug zum Öffnen
der Motorhaube aus dem Bereich der beiden
Befestigungen.

) Verschieben Sie den Seilzug nach unten.
Stellen Sie sicher, dass Sie nach dem Austauschen
der entsprechenden Glühlampe alles wieder richtig
einsetzen (Seilzug und Luftabweiser).


Frontleuchten

Austausch der Glühlampen des Abblendlichts
(nur bei der Ausführung mit Halogenleuchten)


)
Die Schutzabdeckung, durch Ziehen der
Lasche entfernen.

)
Den Stecker der Glühlampe lösen.

)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.

)

Die Glühlampe herausziehen und austauschen. Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.

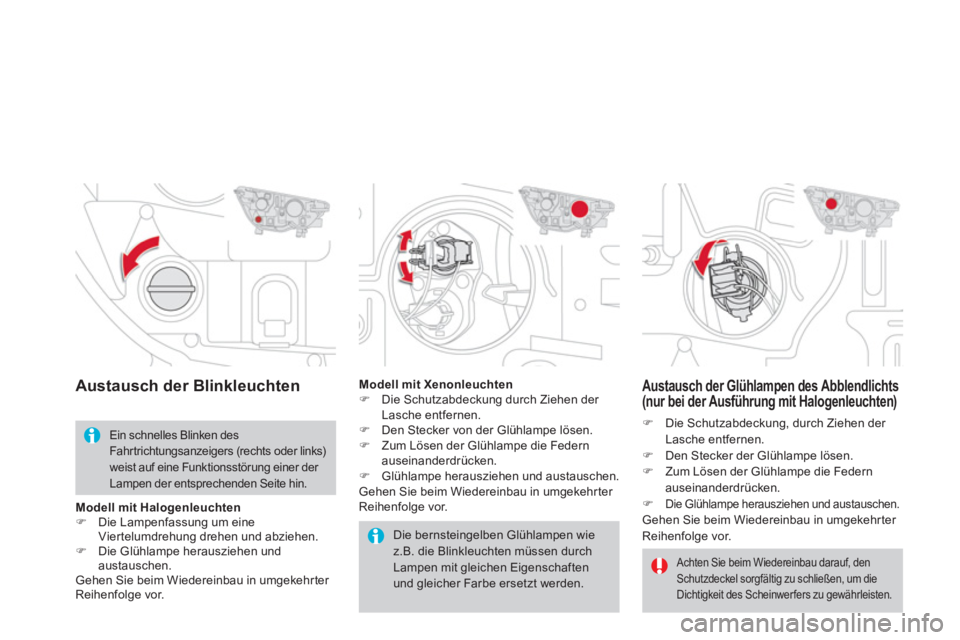

Austausch der Blinkleuchten

Achten Sie beim Wiedereinbau darauf, den
Schutzdeckel sorgfältig zu schließen, um die
Dichtigkeit des Scheinwer fers zu gewährleisten.


Die bernsteingelben Glühlampen wie
z.B. die Blinkleuchten müssen durch
Lampen mit gleichen Eigenschaften
und gleicher Farbe ersetzt werden.
Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.

Modell mit Xenonleuchten



)
Die Schutzabdeckung durch Ziehen der
Lasche entfernen.

)
Den Stecker von der Glühlampe lösen.

)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.

)
Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.

Modell mit Halogenleuchten



)
Die Lampenfassung um eine
Viertelumdrehung drehen und abziehen.

)
Die Glühlampe herausziehen und
austauschen.

Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.

259Praktische Tipps

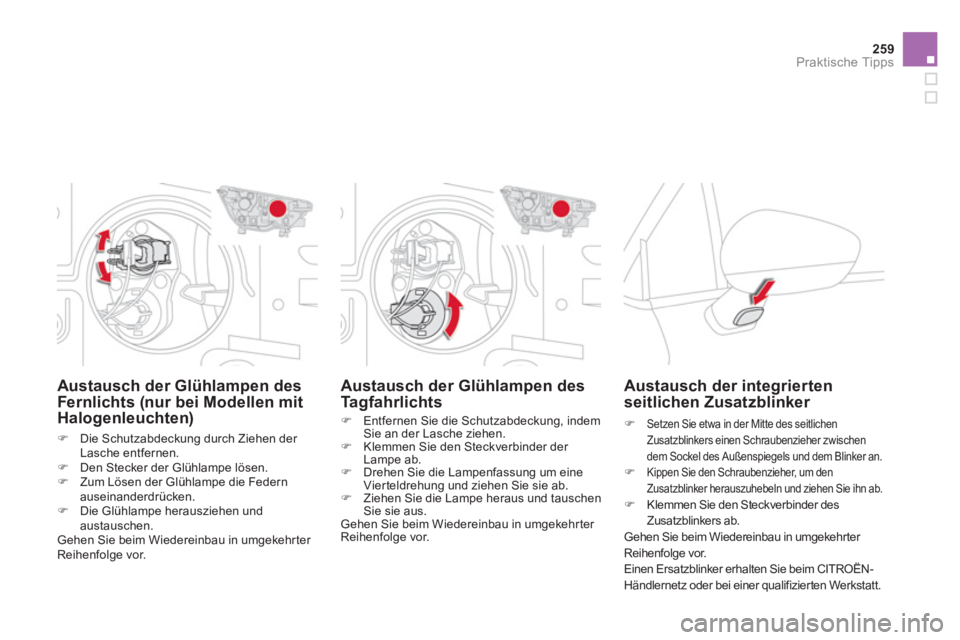

Austausch der Glühlampen des
Ta g f a h r l i c h t s


)
Entfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen.

)
Klemmen Sie den Steckverbinder der
Lampe ab.

)
Drehen Sie die Lampenfassung um eine
Vier teldrehung und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.



Austausch der Glühlampen des
Fernlichts (nur bei Modellen mit
Halogenleuchten)


)
Die Schutzabdeckung durch Ziehen der
Lasche entfernen.

)
Den Stecker der Glühlampe lösen.

)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.

)
Die Glühlampe herausziehen und
austauschen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.












Austausch der integrierten
seitlichen Zusatzblinker


)
Setzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Sockel des Außenspiegels und dem Blinker an.

)
Kippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.

)
Klemmen Sie den Steckverbinder des
Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim CITROËN-
Händlernetz oder bei einer qualifizierten Werkstatt.

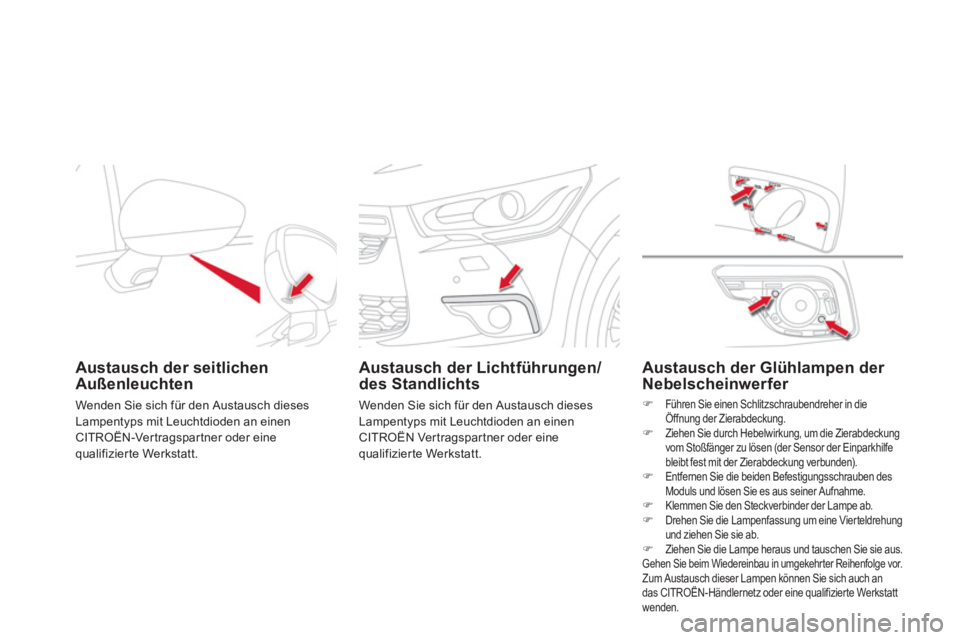

Austausch der seitlichen
Außenleuchten

Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
CITROËN-Vertragspartner oder eine
qualifizier te Werkstatt.



Austausch der Lichtführungen/
des Standlichts

Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
CITROËN Ver tragspar tner oder eine
qualifizier te Werkstatt.








Austausch der Glühlampen der
Nebelscheinwerfer


) Führen Sie einen Schlitzschraubendreher in die
Öffnung der Zierabdeckung.

)
Ziehen Sie durch Hebelwirkung, um die Zierabdeckung
vom Stoßfänger zu lösen (der Sensor der Einparkhilfe
bleibt fest mit der Zierabdeckung verbunden).

)
Entfernen Sie die beiden Befestigungsschrauben des
Moduls und lösen Sie es aus seiner Aufnahme.

)
Klemmen Sie den Steckverbinder der Lampe ab.
)
Drehen Sie die Lampenfassung um eine Vier teldrehung
und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Zum Austausch dieser Lampen können Sie sich auch an
das CITROËN-Händlernetz oder eine qualifizierte Werkstatt
wenden.

261Praktische Tipps


1.
Bremsleuchten/Standleuchten (P21/5W).


2.
Standlicht (Dioden).


3.
Blinkleuchten (PY21W bernsteingelb)
.

4.
Rückfahrleuchten

(P21W).


5.
Nebelleuchten (P21W).





























Heckleuchten

Gelbe Glühlampen, wie die
Blinkleuchten, müssen durch Lampen
gleicher Farbe und Eigenschaften
ersetzt werden.
Die Lampen, die sich auf der
Heckklappe befinden, sind mit
Ausnahme der Lichtführungen
dekorative Elemente. Sie dienen
ausschließlich der Ästhetik.

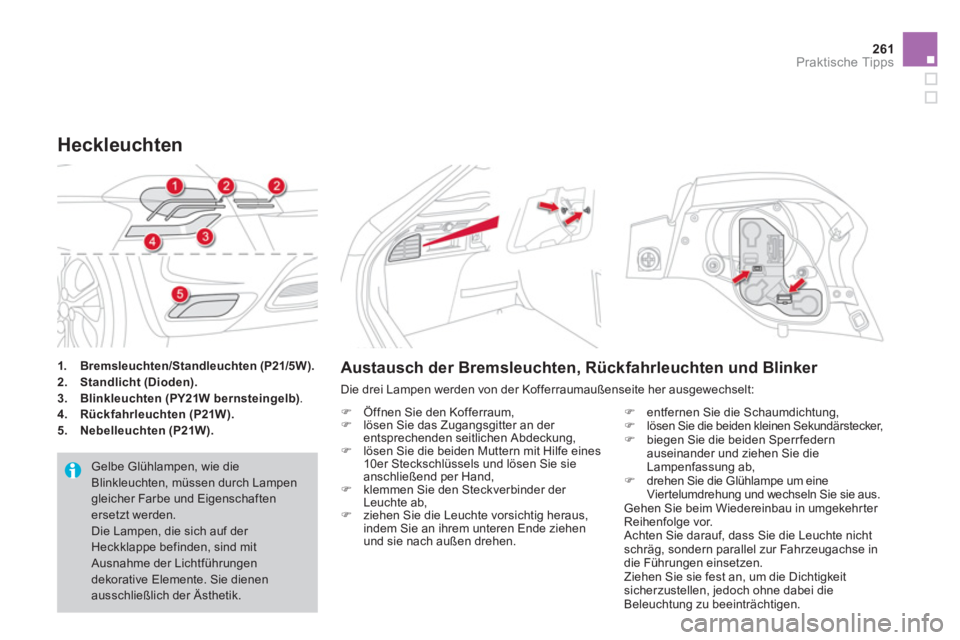

Austausch der Bremsleuchten, Rückfahrleuchten und Blinker

Die drei Lampen werden von der Kofferraumaußenseite her ausgewechselt:


)
Öffnen Sie den Kofferraum,

)
lösen Sie das Zugangsgitter an der
entsprechenden seitlichen Abdeckung,

)
lösen Sie die beiden Muttern mit Hilfe eines
10er Steckschlüssels und lösen Sie sie
anschließend per Hand,

)
klemmen Sie den Steckverbinder der
Leuchte ab,

)
ziehen Sie die Leuchte vorsichtig heraus,
indem Sie an ihrem unteren Ende ziehen
und sie nach außen drehen.
)
entfernen Sie die Schaumdichtung,

)
lösen Sie die beiden kleinen Sekundärstecker,

)
biegen Sie die beiden Sperr federn
auseinander und ziehen Sie die
Lampenfassung ab,

)
drehen Sie die Glühlampe um eine
Viertelumdrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht
schräg, sondern parallel zur Fahrzeugachse in
die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die
Beleuchtung zu beeinträchtigen.

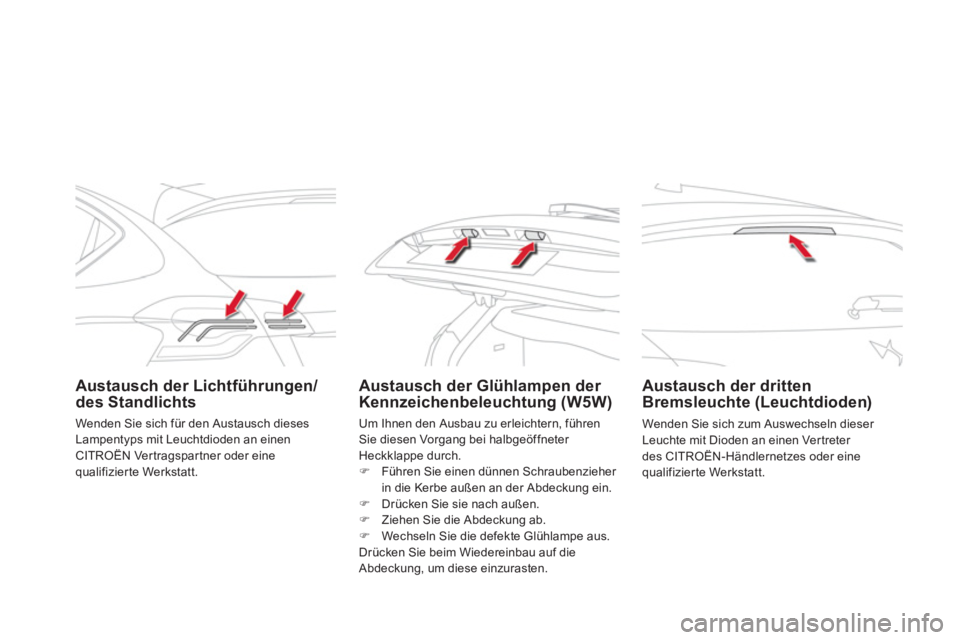

Austausch der Lichtführungen/
des Standlichts






Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)

Austausch der dritten
Bremsleuchte (Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser
Leuchte mit Dioden an einen Vertreter
des CITROËN-Händlernetzes oder eine
qualifizier te Werkstatt.
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
CITROËN Ver tragspar tner oder eine
qualifizier te Werkstatt. Um Ihnen den Ausbau zu erleichtern, führen
Sie diesen Vorgang bei halbgeöffneter
Heckklappe durch.


)
Führen Sie einen dünnen Schraubenzieher
in die Kerbe außen an der Abdeckung ein.

)
Drücken Sie sie nach außen.

)
Ziehen Sie die Abdeckung ab.

)
Wechseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
