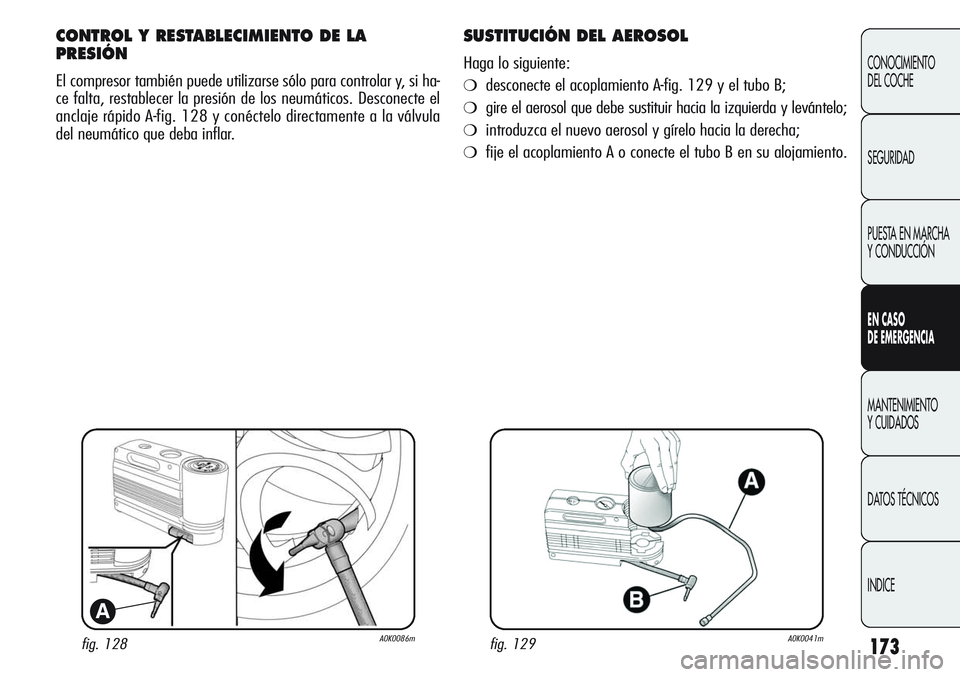

CONTROL Y RESTABLECIMIENTO DE LA
PRESIÓN
El compresor también puede utilizarse sólo para controlar y, si ha-
ce falta, restablecer la presión de los neumáticos. Desconecte el
anclaje rápido A-fig. 128 y conéctelo directamente a la válvula
del neumático que deba inflar.
SUSTITUCIÓN DEL AEROSOL
Haga lo siguiente:
❍desconecte el acoplamiento A-fig. 129 y el tubo B;
❍gire el aerosol que debe sustituir hacia la izquierda y levántelo;
❍introduzca el nuevo aerosol y gírelo hacia la derecha;
❍fije el acoplamiento A o conecte el tubo B en su alojamiento.
fig. 129A0K0041m

174
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Las lámparas halógenas deben manipularse to-
cando exclusivamente la parte metálica. Si se to-
ca con los dedos la parte transparente, se reduce
la intensidad de la luz emitida y puede incluso afectar a
la duración de la lámpara. En caso de contacto accidental,
frote el tubo con un paño humedecido con alcohol y deje
secar.
Modificaciones o reparaciones de la instalación
eléctrica (centralitas electrónicas) realizadas in-
correctamente y sin tener en cuenta las caracte-
rísticas técnicas de la instalación, pueden causar anoma-
lías en el funcionamiento con riesgos de incendio.
Las lámparas halógenas contienen gas a presión y
en caso de rotura podrían ser arrojados fragmen-
tos de de vidrio.
Dada la elevada tensión de alimentación,
la posible sustitución de una lámpara a descarga
de gas (Bi-Xenón) únicamente puede ser realiza-
da por personal especializado: ¡peligro de muerte! Acuda
a los Servicios Autorizados Alfa Romeo.
ADVERTENCIA Con clima frío o húmedo, o después de una lluvia
fuerte o tras un lavado, la superficie de los faros o de las luces
traseras puede empañarse y/o formar gotas de condensación en
el interior. Se trata de un fenómeno natural debido a la diferencia
de temperatura y de humedad entre el interior y el exterior del cris-
tal que, sin embargo, no indica una anomalía y no afecta al fun-
cionamiento normal de los dispositivos de iluminación. El empa-
ñamiento desaparece rápidamente al encender las luces, empe-
zando desde el centro del difusor y extendiéndose progresivamente
hacia los bordes.
SUSTITUCIÓN DE UNA LÁMPARA
INDICACIONES GENERALES
❍Antes de sustituir una lámpara, controle que los contactos co-
rrespondientes no estén oxidados;
❍sustituya las lámparas fundidas por otras del mismo tipo y
potencia;
❍tras cambiar una lámpara de los faros, compruebe que esté
bien orientada;
❍cuando no funcione una lámpara, antes de sustituirla, verifi-
que el estado del fusible correspondiente: para localizar los fu-
sibles, consulte el apartado “Sustitución de fusibles” de este
capítulo.

175
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

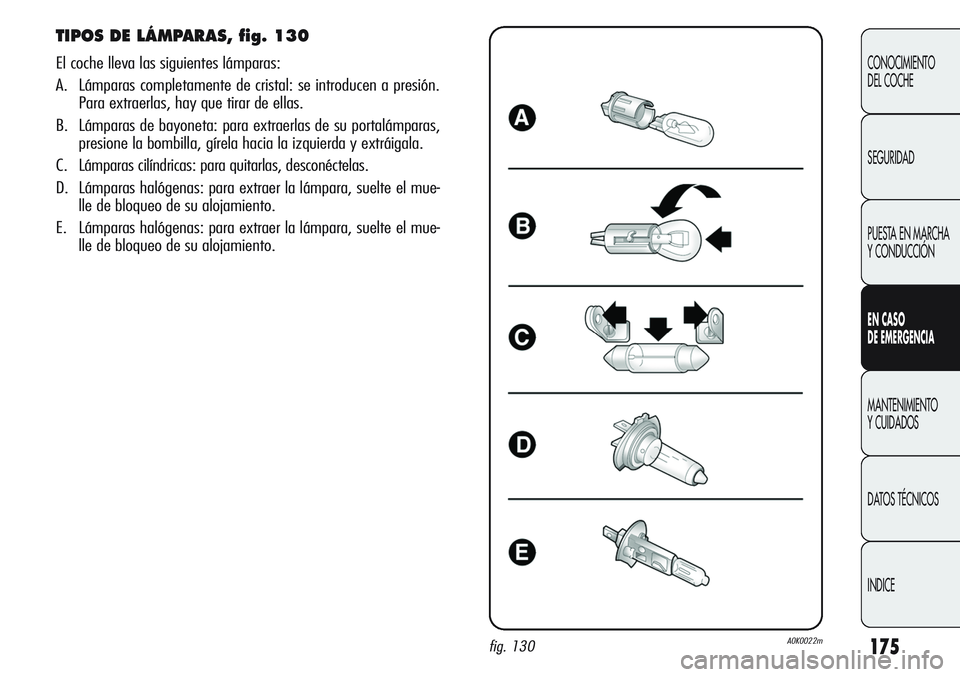

TIPOS DE LÁMPARAS, fig. 130
El coche lleva las siguientes lámparas:
A. Lámparas completamente de cristal: se introducen a presión.
Para extraerlas, hay que tirar de ellas.
B. Lámparas de bayoneta: para extraerlas de su portalámparas,
presione la bombilla, gírela hacia la izquierda y extráigala.
C. Lámparas cilíndricas: para quitarlas, desconéctelas.
D. Lámparas halógenas: para extraer la lámpara, suelte el mue-
lle de bloqueo de su alojamiento.
E. Lámparas halógenas: para extraer la lámpara, suelte el mue-
lle de bloqueo de su alojamiento.
fig. 130A0K0022m

–
–
55W
55W
D1S
24W
10W
–
–
–
5W
55W
21W
21W
10W
5W
5W
5WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
–
–
D
E
–
B.
B.
–
–
–
A
E
B.
B.
C
A
C
A

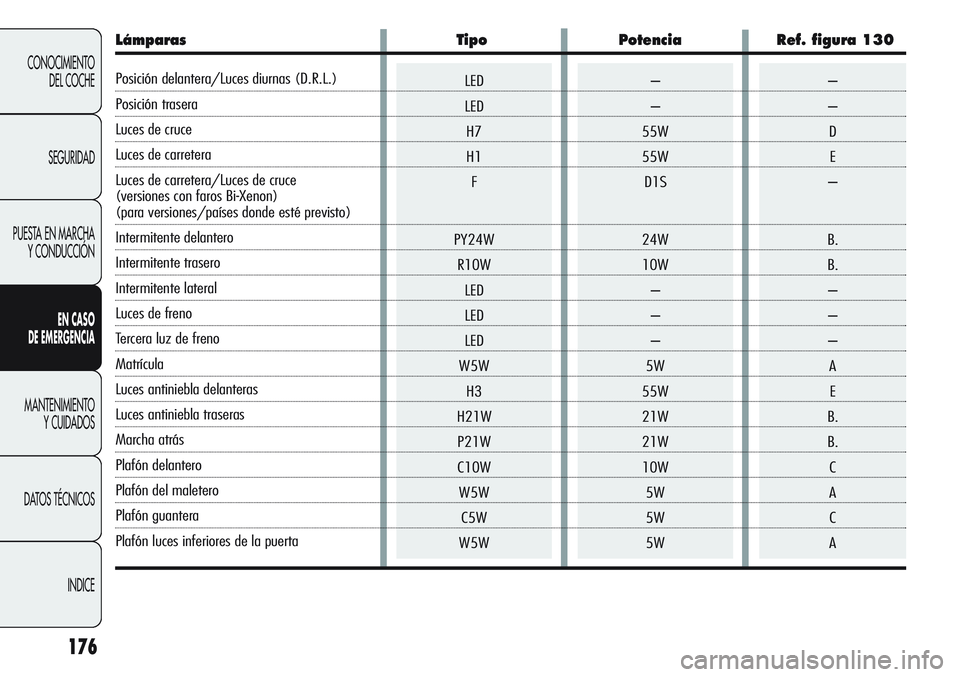

Lámparas Tipo Potencia Ref. figura 130
Posición delantera/Luces diurnas (D.R.L.)
Posición trasera
Luces de cruce
Luces de carretera
Luces de carretera/Luces de cruce
(versiones con faros Bi-Xenon)
(para versiones/países donde esté previsto)
Intermitente delantero
Intermitente trasero
Intermitente lateral
Luces de freno
Tercera luz de freno
Matrícula
Luces antiniebla delanteras
Luces antiniebla traseras
Marcha atrás
Plafón delantero
Plafón del maletero
Plafón guantera
Plafón luces inferiores de la puerta

177
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

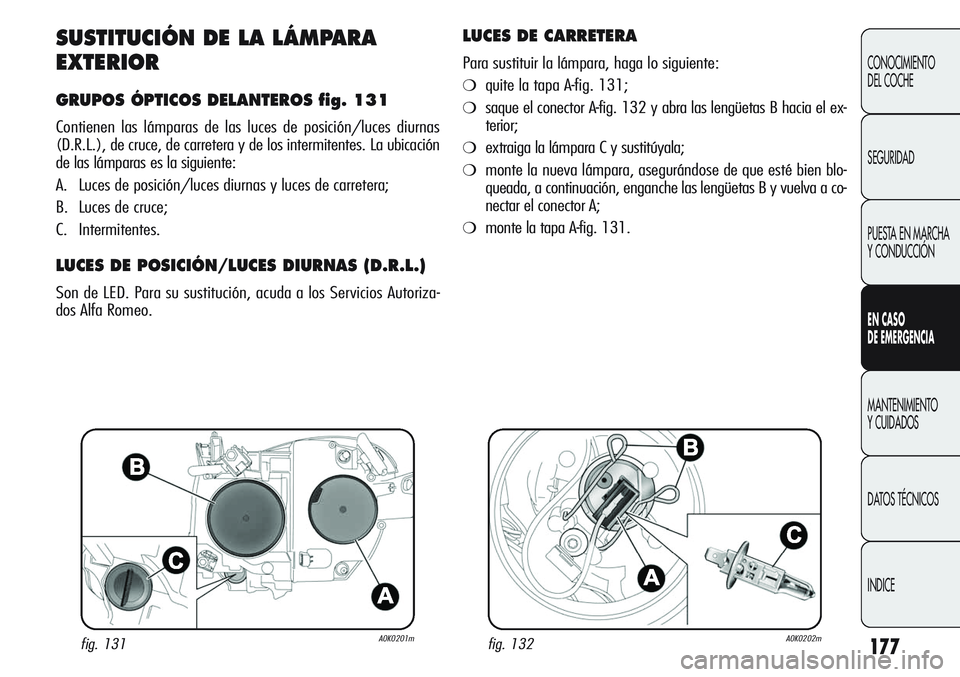

SUSTITUCIÓN DE LA LÁMPARA
EXTERIOR
GRUPOS ÓPTICOS DELANTEROS fig. 131
Contienen las lámparas de las luces de posición/luces diurnas
(D.R.L.), de cruce, de carretera y de los intermitentes. La ubicación
de las lámparas es la siguiente:
A. Luces de posición/luces diurnas y luces de carretera;
B. Luces de cruce;
C. Intermitentes.
LUCES DE POSICIÓN/LUCES DIURNAS (D.R.L.)
Son de LED. Para su sustitución, acuda a los Servicios Autoriza-
dos Alfa Romeo.
LUCES DE CARRETERA
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa A-fig. 131;
❍saque el conector A-fig. 132 y abra las lengüetas B hacia el ex-
terior;
❍extraiga la lámpara C y sustitúyala;
❍monte la nueva lámpara, asegurándose de que esté bien blo-
queada, a continuación, enganche las lengüetas B y vuelva a co-
nectar el conector A;
❍monte la tapa A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m

178
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

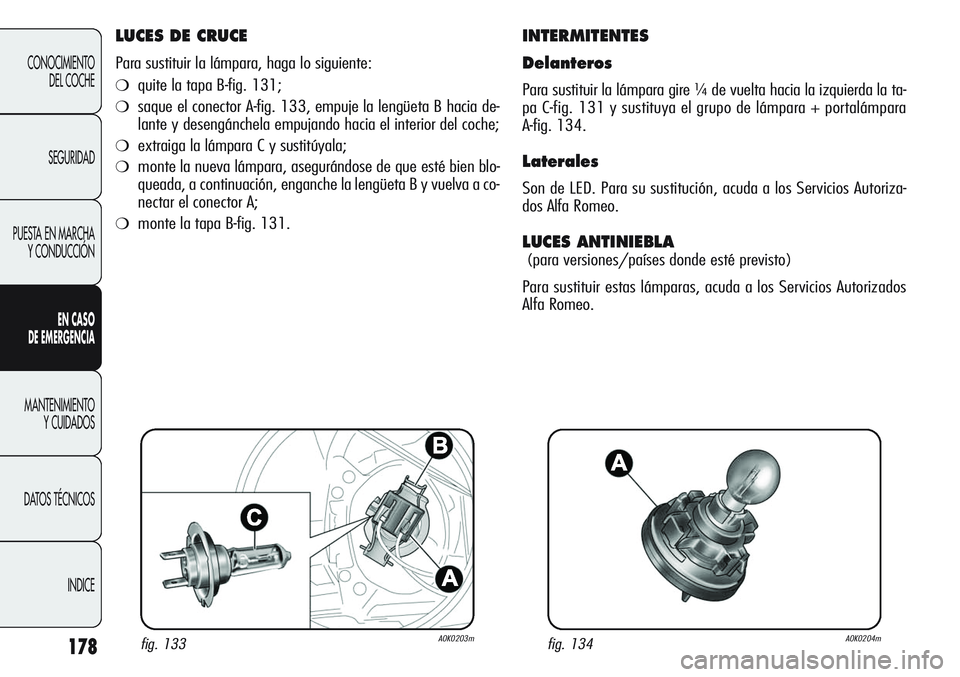

LUCES DE CRUCE
Para sustituir la lámpara, haga lo siguiente:
❍quite la tapa B-fig. 131;
❍saque el conector A-fig. 133, empuje la lengüeta B hacia de-
lante y desengánchela empujando hacia el interior del coche;
❍extraiga la lámpara C y sustitúyala;
❍monte la nueva lámpara, asegurándose de que esté bien blo-
queada, a continuación, enganche la lengüeta B y vuelva a co-
nectar el conector A;
❍monte la tapa B-fig. 131.
INTERMITENTES
Delanteros
Para sustituir la lámpara gire ¼ de vuelta hacia la izquierda la ta-
pa C-fig. 131 y sustituya el grupo de lámpara + portalámpara
A-fig. 134.
Laterales
Son de LED. Para su sustitución, acuda a los Servicios Autoriza-
dos Alfa Romeo.
LUCES ANTINIEBLA
(para versiones/países donde esté previsto)
Para sustituir estas lámparas, acuda a los Servicios Autorizados
Alfa Romeo.
fig. 133A0K0203mfig. 134A0K0204m

179
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

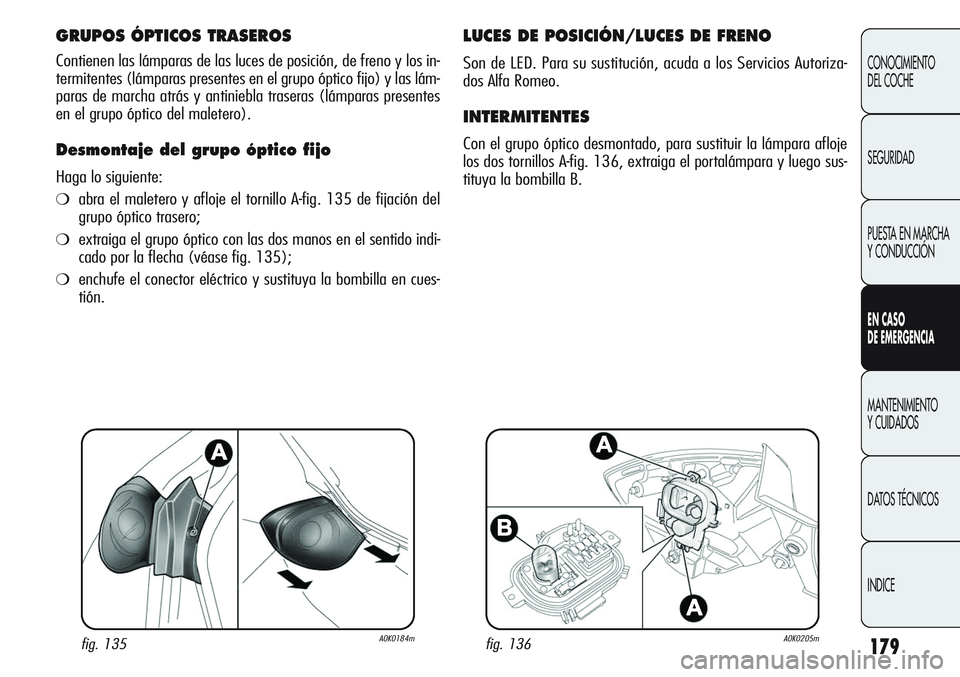

GRUPOS ÓPTICOS TRASEROS
Contienen las lámparas de las luces de posición, de freno y los in-
termitentes (lámparas presentes en el grupo óptico fijo) y las lám-
paras de marcha atrás y antiniebla traseras (lámparas presentes
en el grupo óptico del maletero).
Desmontaje del grupo óptico fijo
Haga lo siguiente:
❍abra el maletero y afloje el tornillo A-fig. 135 de fijación del
grupo óptico trasero;
❍extraiga el grupo óptico con las dos manos en el sentido indi-
cado por la flecha (véase fig. 135);
❍enchufe el conector eléctrico y sustituya la bombilla en cues-
tión.
LUCES DE POSICIÓN/LUCES DE FRENO
Son de LED. Para su sustitución, acuda a los Servicios Autoriza-
dos Alfa Romeo.
INTERMITENTES
Con el grupo óptico desmontado, para sustituir la lámpara afloje
los dos tornillos A-fig. 136, extraiga el portalámpara y luego sus-
tituya la bombilla B.
fig. 135A0K0184mfig. 136A0K0205m

180
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

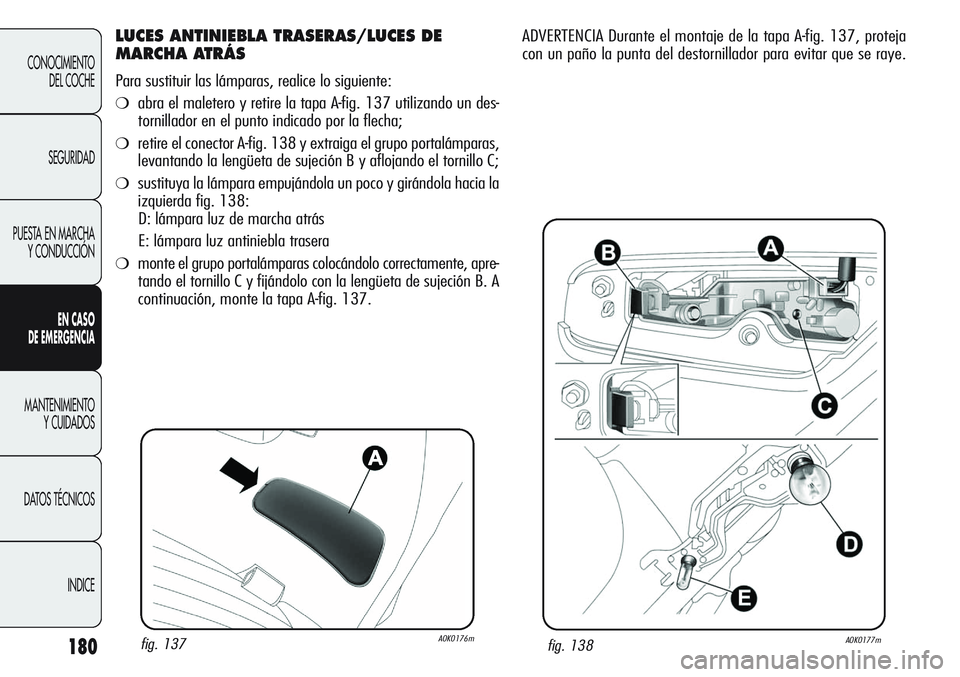

LUCES ANTINIEBLA TRASERAS/LUCES DE
MARCHA ATRÁS
Para sustituir las lámparas, realice lo siguiente:
❍abra el maletero y retire la tapa A-fig. 137 utilizando un des-
tornillador en el punto indicado por la flecha;
❍retire el conector A-fig. 138 y extraiga el grupo portalámparas,
levantando la lengüeta de sujeción B y aflojando el tornillo C;
❍sustituya la lámpara empujándola un poco y girándola hacia la
izquierda fig. 138:
D: lámpara luz de marcha atrás
E: lámpara luz antiniebla trasera
❍monte el grupo portalámparas colocándolo correctamente, apre-
tando el tornillo C y fijándolo con la lengüeta de sujeción B. A
continuación, monte la tapa A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
ADVERTENCIA Durante el montaje de la tapa A-fig. 137, proteja
con un paño la punta del destornillador para evitar que se raye.
