TERCERA LUZ DE FRENO
Son de LED y están situadas en el spoiler integrado en el portón del
maletero. Para su sustitución, acuda a los Servicios Autorizados Al-
fa Romeo.
LUCES DE MATRÍCULA
Para sustituir una lámpara, haga lo siguiente:
❍quite los grupos luces de matrìcula A-fig. 139;
❍gire el portalámpara B-fig. 140 hacia la derecha, extraiga la
lámpara C y sustitúyala.

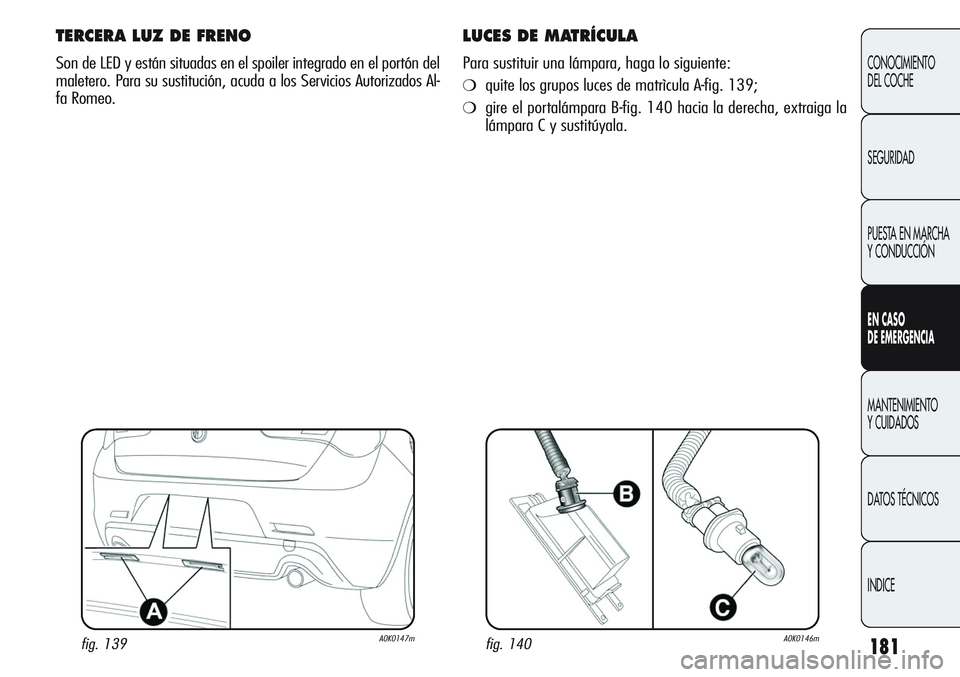

fig. 139A0K0147mfig. 140A0K0146m

182
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
SUSTITUCIÓN DE LA LÁMPARA
INTERIOR
PLAFÓN DELANTERO
Para sustituir la lámpara, haga lo siguiente:
❍desmonte el plafón A-fig. 141 actuando en los puntos indica-
dos por las flechas;
❍abra la tapa B-fig. 142 y sustituya las lámparas C soltándolas
de los contactos laterales. Luego compruebe que las nuevas
lámparas estén correctamente bloqueadas entre los contactos;
❍vuelva a cerrar la tapa B-fig. 142 y fije el plafón A-fig. 141
en su alojamiento asegurándose de que quede correctamente
bloqueado.

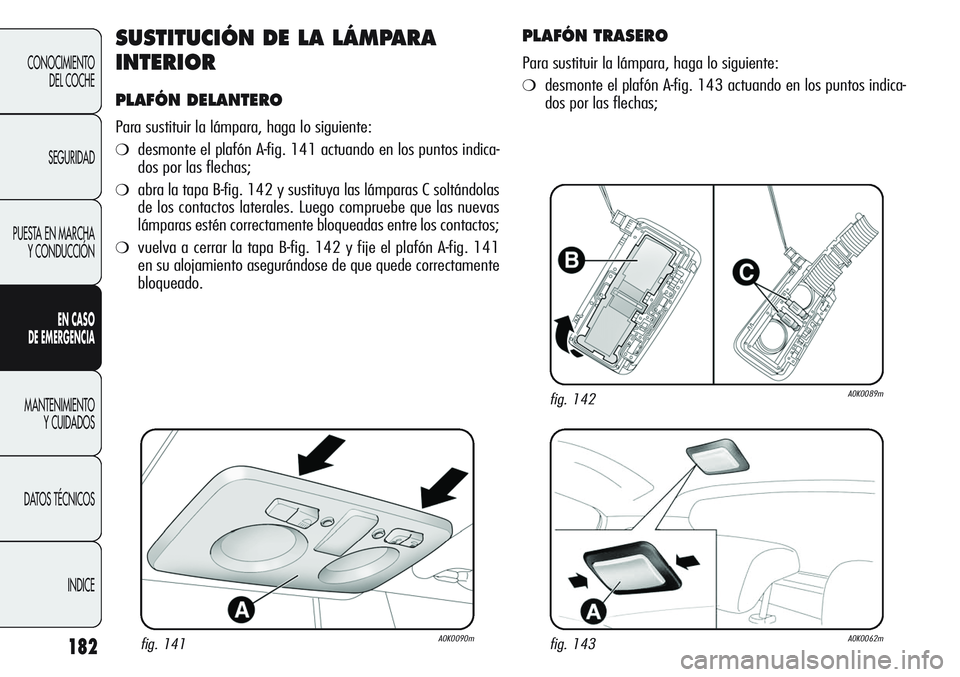

fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFÓN TRASERO
Para sustituir la lámpara, haga lo siguiente:
❍desmonte el plafón A-fig. 143 actuando en los puntos indica-
dos por las flechas;

183
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
❍abra la tapa de protección B-fig. 144 y sustituya la lámpara C
soltándola de los contactos laterales. Asegúrese de que la nue-
va lámpara esté correctamente bloqueada entre los contactos;
❍vuelva a cerrar la tapa de protección B-fig. 144 y fije el pla-
fón A-fig. 143 en su alojamiento asegurándose de que queda
correctamente bloqueada.
LUZ INTERIOR DEL MALETERO
Para sustituir la lámpara, haga lo siguiente:
❍abra el maletero y extraiga el plafón A-fig. 145 actuando en
el punto indicado por la flecha;
❍abra la protección B-fig. 146 y sustituya la lámpara;
❍cierre la protección B en el transparente;
❍vuelva a montar el plafón A-fig. 145 introduciéndolo en su
posición correcta, primero por un lado y después, presionan-
do el otro lado hasta oír el “clic” de bloqueo.

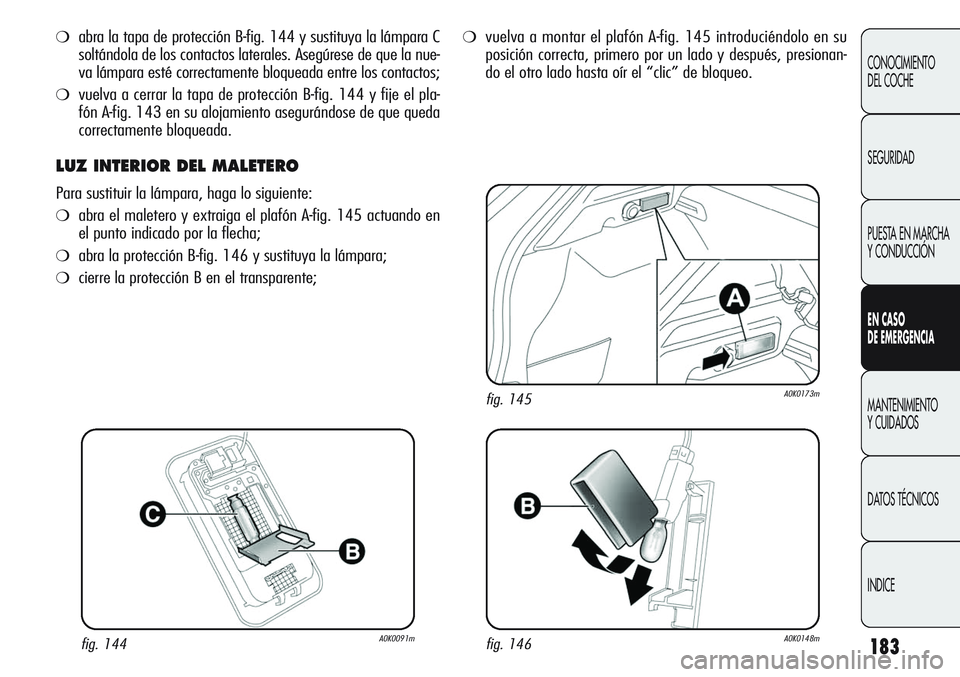

fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m

184
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, haga lo siguiente:
❍abra la guantera y saque el plafón A-fig. 147;
❍abra la protección B y sustituya la lámpara;
❍cierre la protección B en el transparente;
❍vuelva a montar el plafón A introduciéndolo en su posición co-
rrecta primero por un lado y, a continuación, por el otro hasta
oír el “clic” de bloqueo.

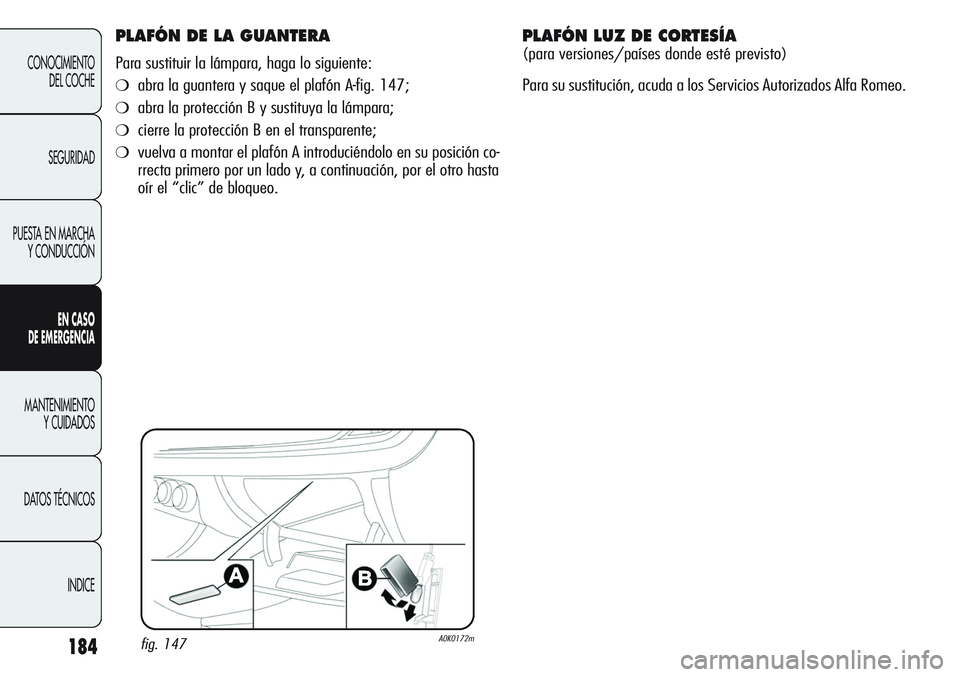

fig. 147A0K0172m
PLAFÓN LUZ DE CORTESÍA
(para versiones/países donde esté previsto)
Para su sustitución, acuda a los Servicios Autorizados Alfa Romeo.

185
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
PLAFÓN LUCES INFERIORES DE LAS PUERTAS
Para sustituir la lámpara, haga lo siguiente:
❍abra la puerta (delantera o trasera) y extraiga el plafón
A-fig. 149;
❍abra la protección B y sustituya la lámpara;

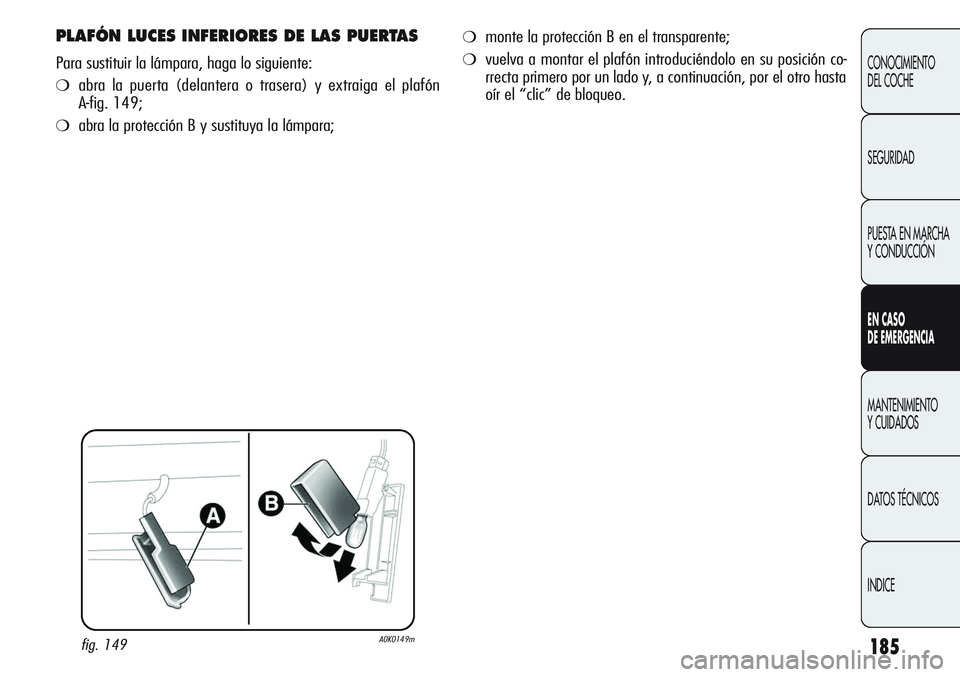

fig. 149A0K0149m
❍monte la protección B en el transparente;
❍vuelva a montar el plafón introduciéndolo en su posición co-
rrecta primero por un lado y, a continuación, por el otro hasta
oír el “clic” de bloqueo.

186
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
SUSTITUCIÓN DE FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, compruebe el estado del fusi-
ble de protección correspondiente: el elemento conductor A-fig. 150
no debe cortarse.
En caso contrario, sustituya el fusible fundido por otro del mismo
amperaje (mismo color).
B = fusible en buen estado.
C = fusible con el elemento conductor dañado.

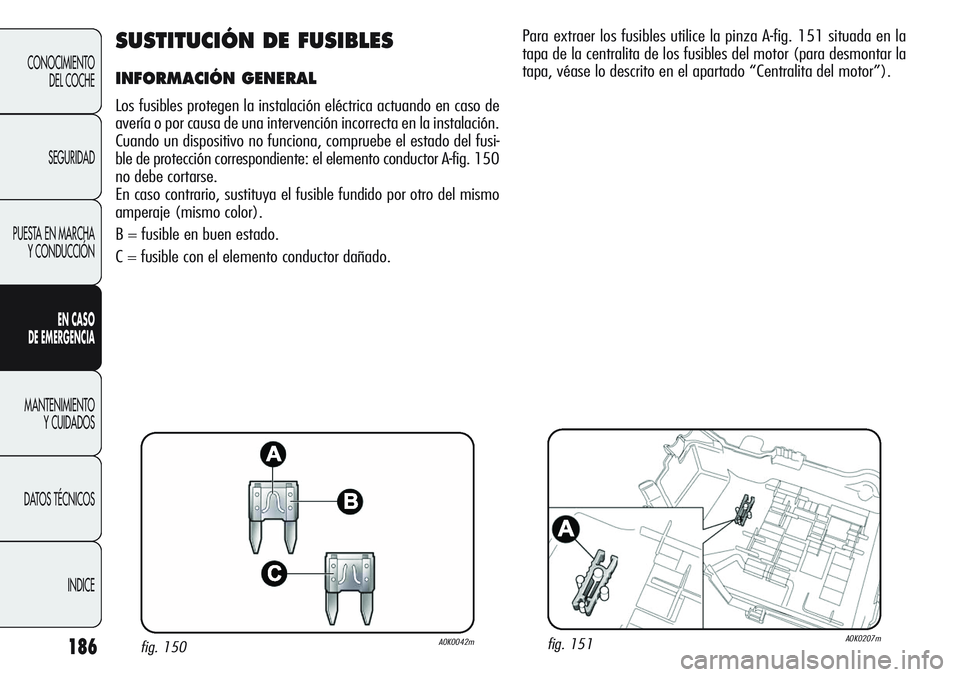

fig. 150A0K0042mfig. 151A0K0207m
Para extraer los fusibles utilice la pinza A-fig. 151 situada en la
tapa de la centralita de los fusibles del motor (para desmontar la
tapa, véase lo descrito en el apartado “Centralita del motor”).

187
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE

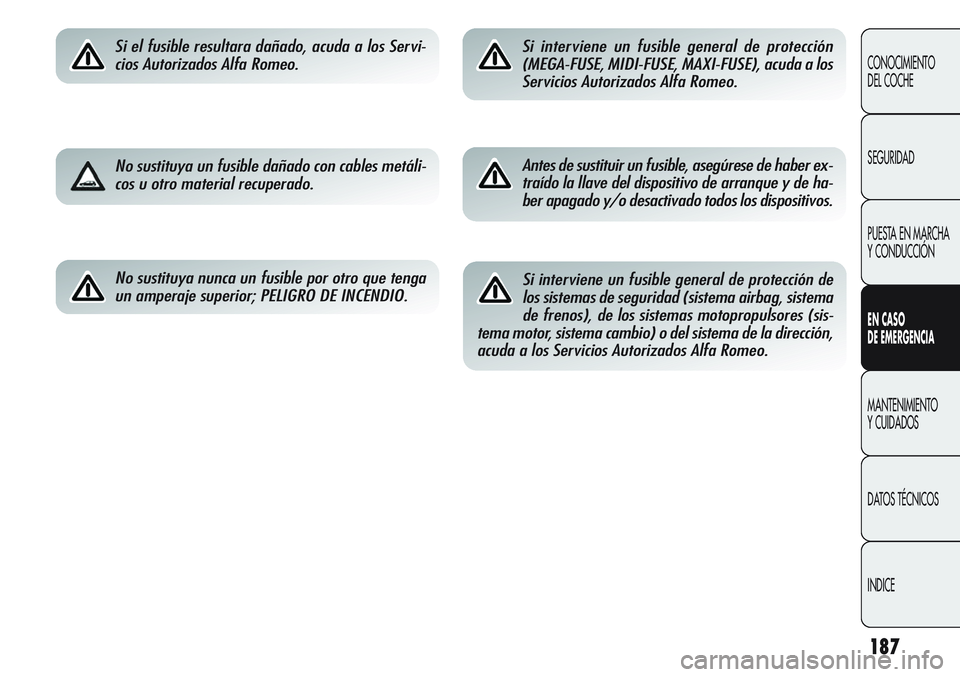

Si el fusible resultara dañado, acuda a los Servi-
cios Autorizados Alfa Romeo.
No sustituya un fusible dañado con cables metáli-
cos u otro material recuperado.
No sustituya nunca un fusible por otro que tenga
un amperaje superior; PELIGRO DE INCENDIO.
Si interviene un fusible general de protección
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), acuda a los
Servicios Autorizados Alfa Romeo.
Antes de sustituir un fusible, asegúrese de haber ex-
traído la llave del dispositivo de arranque y de ha-
ber apagado y/o desactivado todos los dispositivos.
Si interviene un fusible general de protección de
los sistemas de seguridad (sistema airbag, sistema
de frenos), de los sistemas motopropulsores (sis-
tema motor, sistema cambio) o del sistema de la dirección,
acuda a los Servicios Autorizados Alfa Romeo.

188
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
INDICE
Si tiene que lavar el compartimento del
motor tenga cuidado de no dirigir el cho-
rro de agua contra la centralita de fusibles
ni a la altura de los motores del limpiaparabrisas.
ACCESO A LOS FUSIBLES
Los fusibles se agrupan en tres centralitas alojadas en el compartimiento del motor, en el salpicadero y en el maletero.
Centralita del motor fig. 153
Está situada al lado de la batería: para acceder a los fusibles quite los tornillos A-fig. 152 y la tapa B. La numeración que identifica el
componente eléctrico correspondiente a cada fusible puede verse en la parte posterior de la tapa. Tras haber sustituido un fusible com-
pruebe que la tapa B de la centralita de fusibles esté bien cerrada.

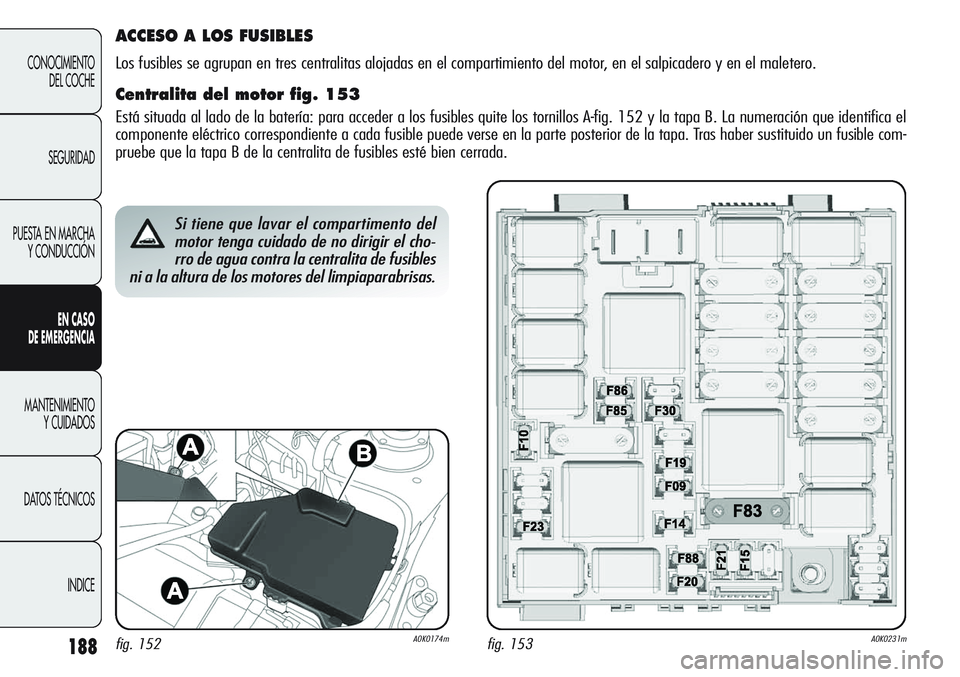

fig. 152A0K0174mfig. 153A0K0231m
