2010 Peugeot Partner Ägarmanual (in Swedish)

124
Bilens mått

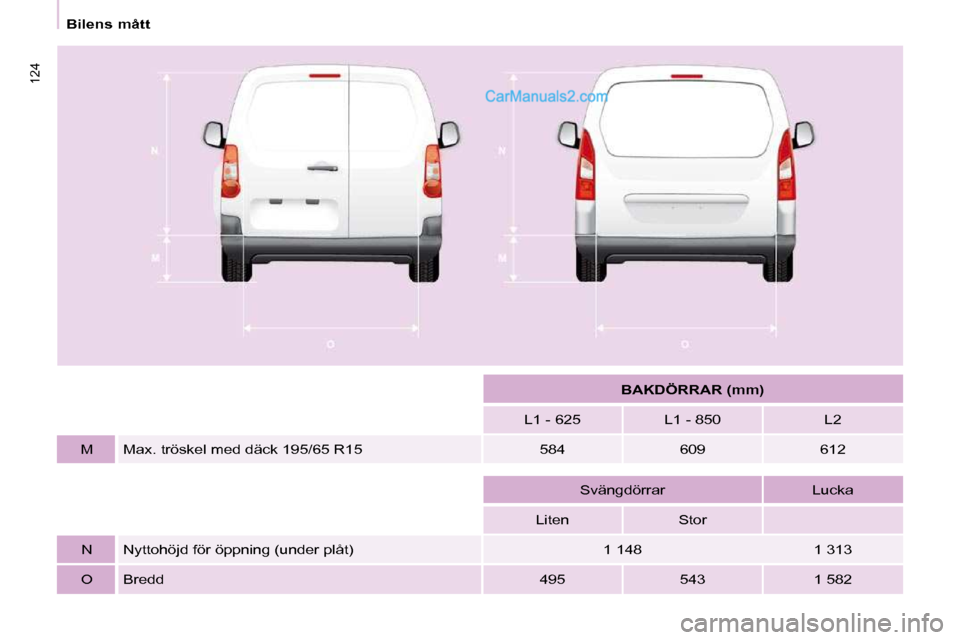

BAKDÖRRAR (mm)
L1 - 625 L1 - 850 L2
M Max. tröskel med däck 195/65 R15 584 609 612


Svängdörrar Lucka
Liten Stor

N Nyttohöjd för öppning (under plåt) 1 148 1 313
O Bredd 495 543 1 582

Bilens mått
TEKNISKA DATA
8

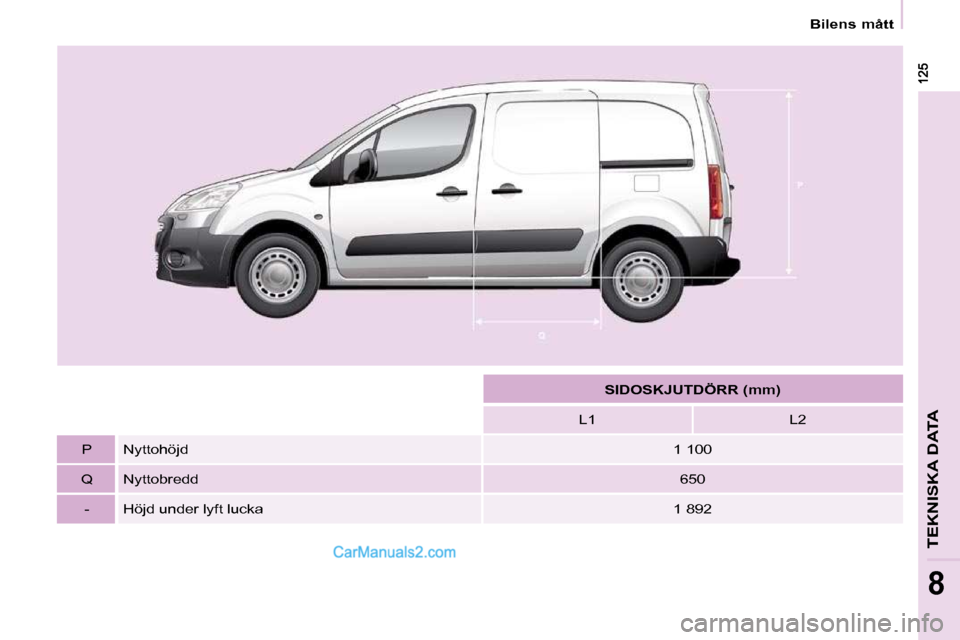

SIDOSKJUTDÖRR (mm)
L1 L2
P Nyttohöjd 1 100
Q Nyttobredd 650
- Höjd under lyft lucka 1 892

126
Bilens mått

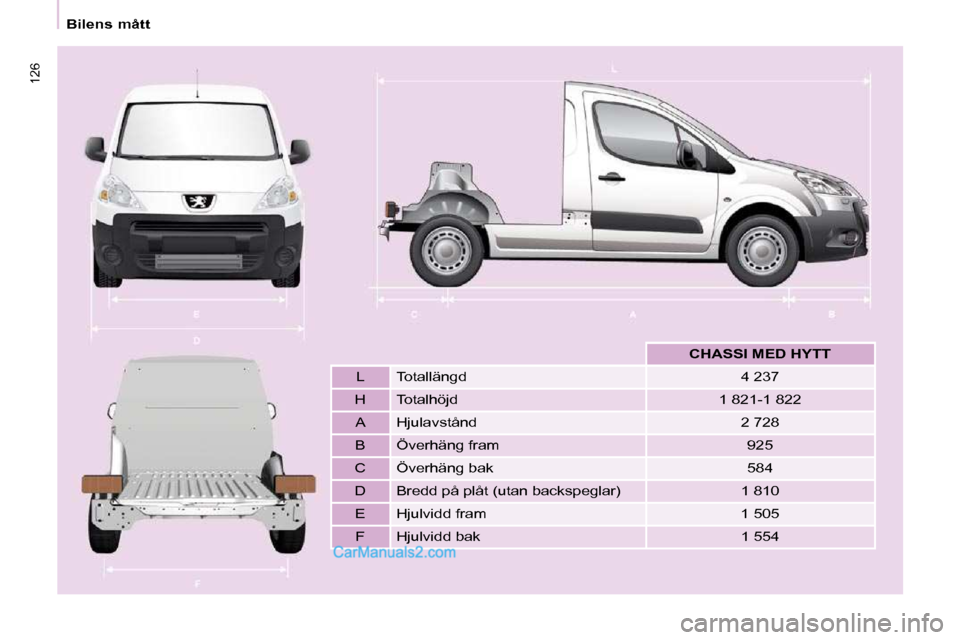

CHASSI MED HYTT
L Totallängd 4 237
H Totalhöjd 1 821-1 822
A Hjulavstånd 2 728
B Överhäng fram 925
C Överhäng bak 584
D Bredd på plåt (utan backspeglar) 1 810
E Hjulvidd fram 1 505
F Hjulvidd bak 1 554

127
TEKNISKA DATA
8

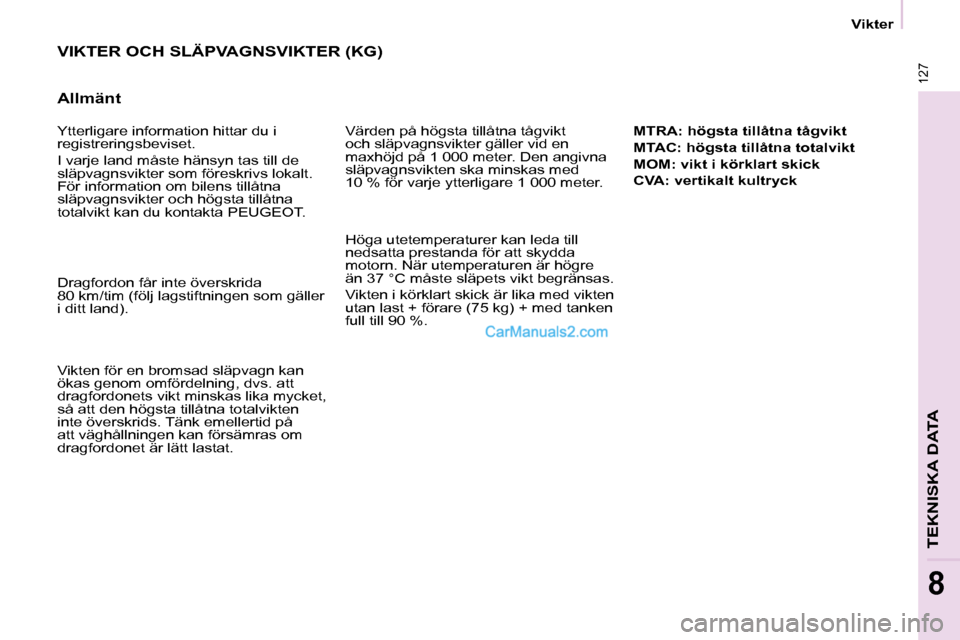

Vikter
VIKTER OCH SLÄPVAGNSVIKTER (KG)
Allmänt Värden på högsta tillåtna tågvikt
och släpvagnsvikter gäller vid en
maxhöjd på 1 000 meter. Den angivna
släpvagnsvikten ska minskas med
10 % för varje ytterligare 1 000 meter.
MTRA: högsta tillåtna tågvikt

MTAC: högsta tillåtna totalvikt

MOM: vikt i körklart skick

CVA: vertikalt kultryck
Dragfordon får inte överskrida
80 km/tim (följ lagstiftningen som gäller
i ditt land).
Vikten för en bromsad släpvagn kan
ökas genom omfördelning, dvs. att
dragfordonets vikt minskas lika mycket,
så att den högsta tillåtna totalvikten
inte överskrids. Tänk emellertid på
att väghållningen kan försämras om
dragfordonet är lätt lastat. Höga utetemperaturer kan leda till
nedsatta prestanda för att skydda
motorn. När utemperaturen är högre
än 37 °C måste släpets vikt begränsas.
Vikten i körklart skick är lika med vikten
utan last + förare (75 kg) + med tanken
full till 90 %.
Ytterligare information hittar du i
registreringsbeviset.
I varje land måste hänsyn tas till de
släpvagnsvikter som föreskrivs lokalt.
För information om bilens tillåtna
släpvagnsvikter och högsta tillåtna
totalvikt kan du kontakta PEUGEOT.

128
Vikter

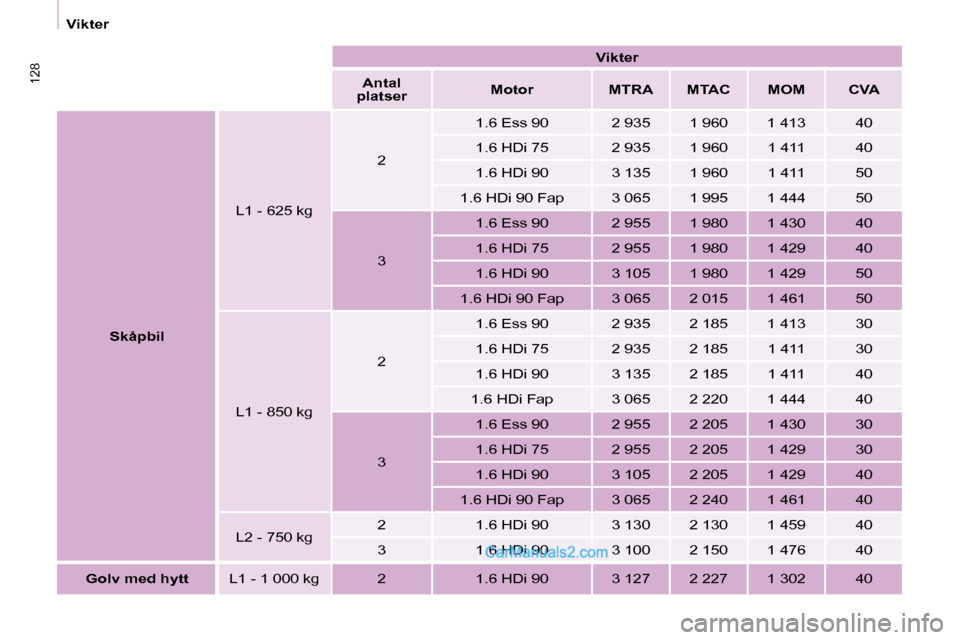

Vikter

Antal
platser
Motor MTRA MTAC MOM CVA

Skåpbil L1 - 625 kg
2
1.6 Ess 90 2 935 1 960 1 413 40
1.6 HDi 75 2 935 1 960 1 411 40
1.6 HDi 90 3 135 1 960 1 411 50
1.6 HDi 90 Fap 3 065 1 995 1 444 50
3 1.6 Ess 90 2 955 1 980 1 430 40
1.6 HDi 75 2 955 1 980 1 429 40
1.6 HDi 90 3 105 1 980 1 429 50
1.6 HDi 90 Fap 3 065 2 015 1 461 50
L1 - 850 kg 2
1.6 Ess 90 2 935 2 185 1 413 30
1.6 HDi 75 2 935 2 185 1 411 30
1.6 HDi 90 3 135 2 185 1 411 40
1.6 HDi Fap 3 065 2 220 1 444 40
3 1.6 Ess 90 2 955 2 205 1 430 30
1.6 HDi 75 2 955 2 205 1 429 30
1.6 HDi 90 3 105 2 205 1 429 40
1.6 HDi 90 Fap 3 065 2 240 1 461 40
L2 - 750 kg 2 1.6 HDi 90 3 130 2 130 1 459 40

3 1.6 HDi 90 3 100 2 150 1 476 40

Golv med hytt L1 - 1 000 kg 2 1.6 HDi 90 3 127 2 2 27 1 302 40

129
TEKNISKA DATA
8

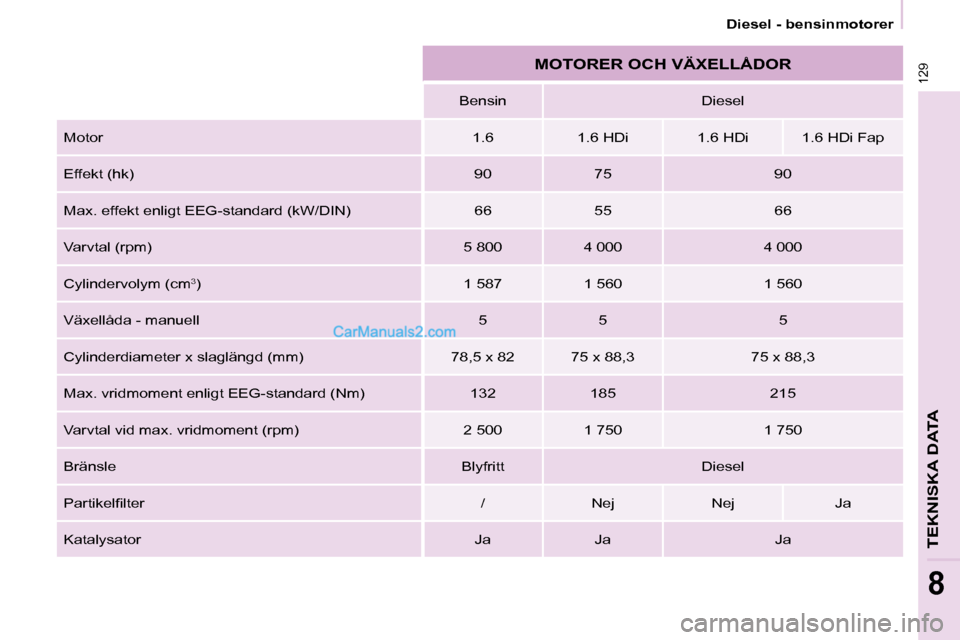

Diesel - bensinmotorer
MOTORER OCH VÄXELLÅDOR
Bensin Diesel
Motor 1.6 1.6 HDi 1.6 HDi 1.6 HDi Fap
Effekt (hk) 90 75 90
Max. effekt enligt EEG-standard (kW/DIN) 66 55 66
Varvtal (rpm) 5 800 4 000 4 000
Cylindervolym (cm 3
) 1 587 1 560 1 560
Växellåda - manuell 5 5 5
Cylinderdiameter x slaglängd (mm) 78,5 x 82 75 x 88,3 75 x 88,3
Max. vridmoment enligt EEG-standard (Nm) 132 185 215
Varvtal vid max. vridmoment (rpm) 2 500 1 750 1 750
Bränsle Blyfritt Diesel
Partikelfi lter / Nej Nej Ja
Katalysator Ja Ja Ja

130

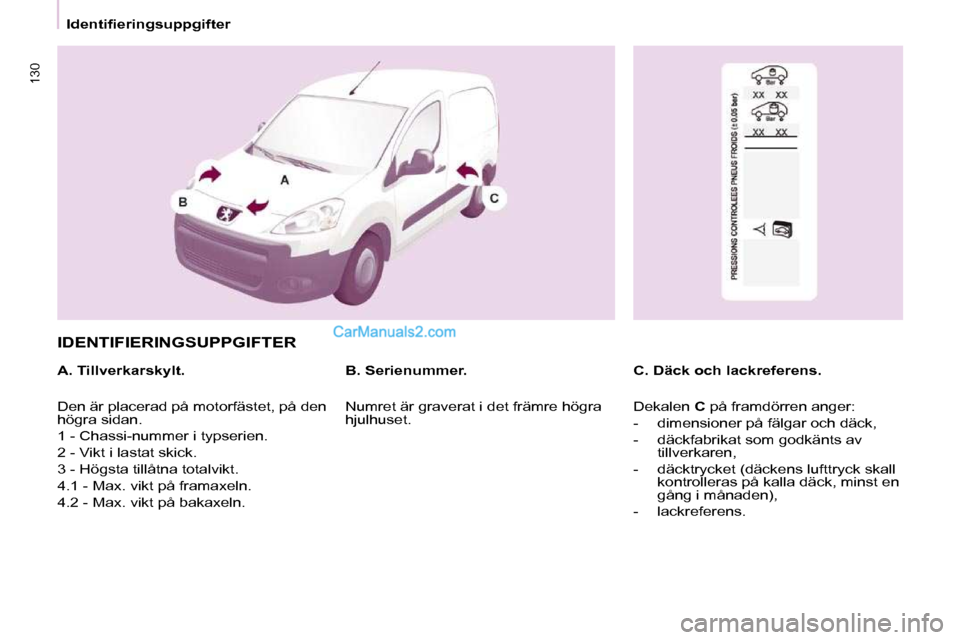

Identifieringsuppgifter
IDENTIFIERINGSUPPGIFTER
A. Tillverkarskylt. C. Däck och lackreferens.
B. Serienummer.
Den är placerad på motorfästet, på den
högra sidan.

1 - Chassi-nummer i typserien.
2 - Vikt i lastat skick.
3 - Högsta tillåtna totalvikt.
4.1 - Max. vikt på framaxeln.
4.2 - Max. vikt på bakaxeln. Numret är graverat i det främre högra
hjulhuset.
Dekalen
C på framdörren anger:
- dimensioner på fälgar och däck,
- däckfabrikat som godkänts av tillverkaren,
- däcktrycket (däckens lufttryck skall kontrolleras på kalla däck, minst en
gång i månaden),
- lackreferens.

9.1

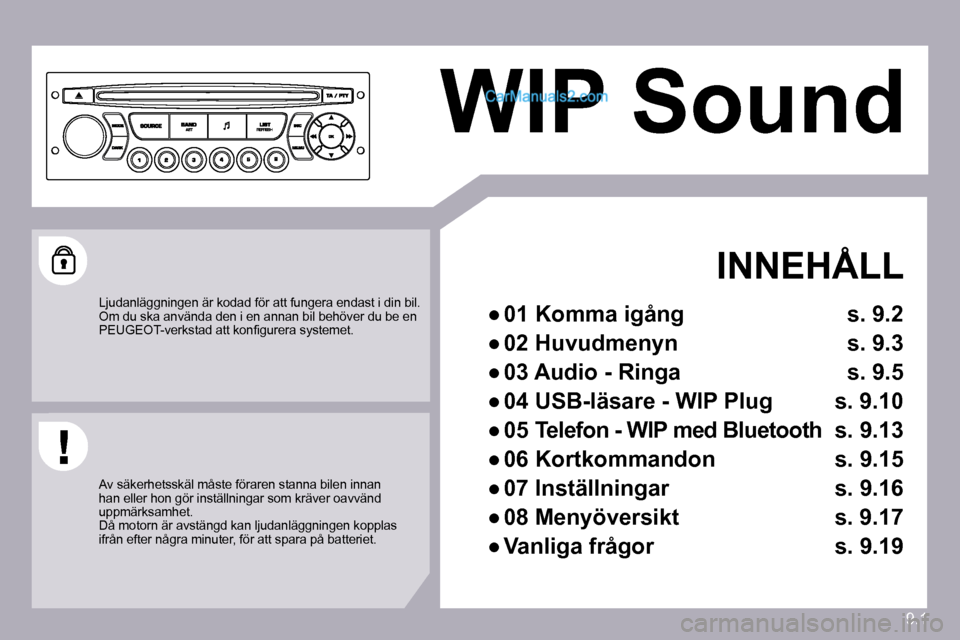

WIP Sound
