2010 PEUGEOT 3008 Betriebsanleitungen (in German)

PRAKTISCHE TIPPS
183

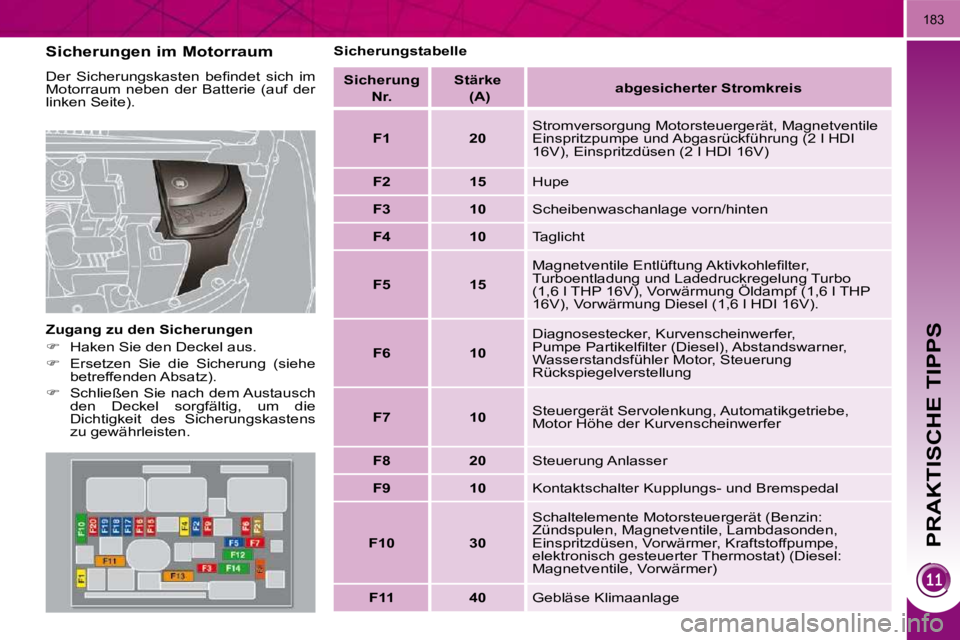

Sicherungen im Motorraum
Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie (auf der
linken Seite).
Zugang zu den Sicherungen

 Haken Sie den Deckel aus.

 Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

 Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die
Dichtigkeit des Sicherungskastens
zu gewährleisten. Sicherungstabelle
Sicherung Nr. Stärke
(A)
abgesicherter Stromkreis

F1 20 Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI
16V), Einspritzdüsen (2 l HDI 16V)

F2 15 Hupe

F3 10 Scheibenwaschanlage vorn/hinten

F4 10 Taglicht

F5 15 Magnetventile Entlüftung Aktivkohlefi lter,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP 16V), Vorwärmung Öldampf (1,6 l THP
16V), Vorwärmung Diesel (1,6 l HDI 16V).

F6 10 Diagnosestecker, Kurvenscheinwerfer,
Pumpe Partikelfi lter (Diesel), Abstandswarner,
Wasserstandsfühler Motor, Steuerung
Rückspiegelverstellung

F7 10 Steuergerät Servolenkung, Automatikgetriebe,
Motor Höhe der Kurvenscheinwerfer

F8 20 Steuerung Anlasser

F9 10 Kontaktschalter Kupplungs- und Bremspedal

F10 30 Schaltelemente Motorsteuergerät (Benzin:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, Kraftstoffpumpe,
elektronisch gesteuerter Thermostat) (Diesel:
Magnetventile, Vorwärmer)

F11 40 Gebläse Klimaanlage

PRAKTISCHE TIPPS
184

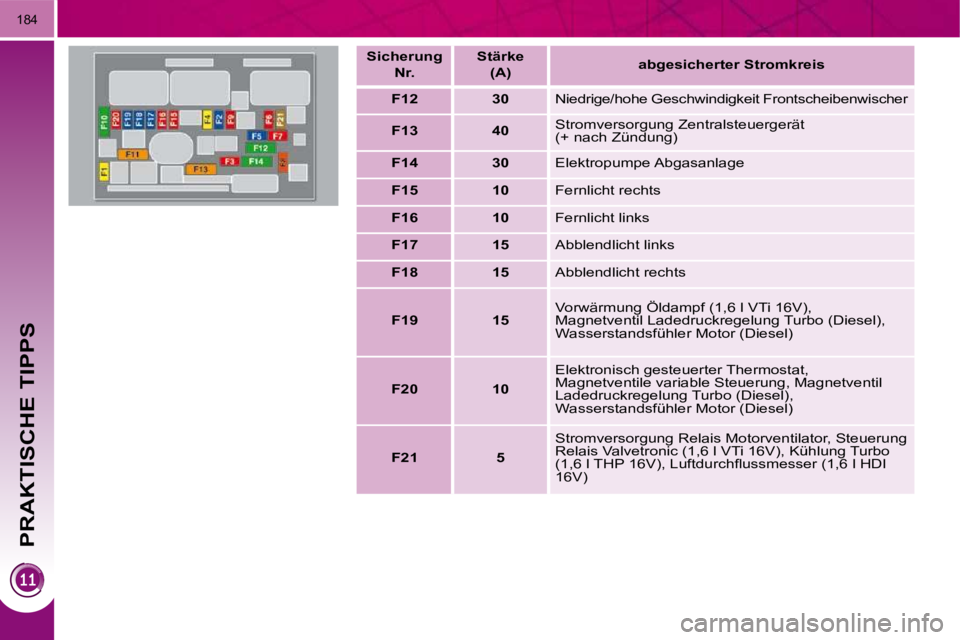

Sicherung Nr. Stärke
(A)
abgesicherter Stromkreis
F12 30 Niedrige/hohe Geschwindigkeit Frontscheibenwischer
F13 40 Stromversorgung Zentralsteuergerät
(+ nach Zündung)
F14 30 Elektropumpe Abgasanlage
F15 10 Fernlicht rechts
F16 10 Fernlicht links
F17 15 Abblendlicht links
F18 15 Abblendlicht rechts
F19 15 Vorwärmung Öldampf (1,6 l VTi 16V),
Magnetventil Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)
F20 10 Elektronisch gesteuerter Thermostat,
Magnetventile variable Steuerung, Magnetventil
Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)
F21 5 Stromversorgung Relais Motorventilator, Steuerung
Relais Valvetronic (1,6 l VTi 16V), Kühlung Turbo
(1,6 l THP 16V), Luftdurchfl ussmesser (1,6 l HDI
16V)

PRAKTISCHE TIPPS
185

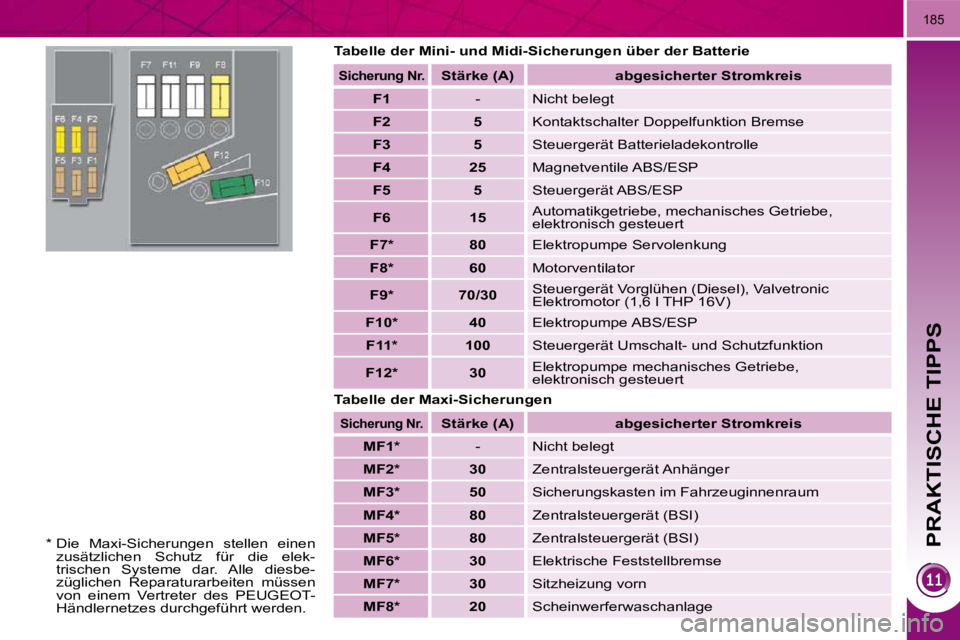

Tabelle der Mini- und Midi-Sicherungen über der Batterie
Tabelle der Maxi-Sicherungen
Sicherung Nr. Stärke (A)
abgesicherter Stromkreis
F1 - Nicht belegt
F2 5 Kontaktschalter Doppelfunktion Bremse
F3 5 Steuergerät Batterieladekontrolle
F4 25 Magnetventile ABS/ESP
F5 5 Steuergerät ABS/ESP
F6 15 Automatikgetriebe, mechanisches Getriebe,
elektronisch gesteuert
F7 * 80 Elektropumpe Servolenkung
F8 * 60 Motorventilator
F9 * 70/ 30 Steuergerät Vorglühen (Diesel), Valvetronic
Elektromotor (1,6 l THP 16V)
F10 * 40 Elektropumpe ABS/ESP
F11 * 100 Steuergerät Umschalt- und Schutzfunktion
F12 * 30 Elektropumpe mechanisches Getriebe,
elektronisch gesteuert

Sicherung Nr. Stärke (A)
abgesicherter Stromkreis
MF1 * - Nicht belegt
MF2 * 30 Zentralsteuergerät Anhänger
MF3 * 50 Sicherungskasten im Fahrzeuginnenraum
MF4 * 80 Zentralsteuergerät (BSI)
MF5 * 80 Zentralsteuergerät (BSI)
MF6 * 30 Elektrische Feststellbremse
MF7 * 3 0 Sitzheizung vorn
MF8 * 20 Scheinwerferwaschanlage
* Die Maxi-Sicherungen stellen einen
zusätzlichen Schutz für die elek-
trischen Systeme dar. Alle diesbe-
züglichen Reparaturarbeiten müssen
von einem Vertreter des PEUGEOT-
Händlernetzes durchgeführt werden.

PRAKTISCHE TIPPS
186
BATTERIE
Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie.
Zugang zur Batterie Starten mit einer Fremdbatterie

 Schließen Sie das rote Kabel an
den (+) Pol der entladenen Batterie

A und dann an den (+) Pol der
Hilfsbatterie B an.

 Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B an.

 Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an
den Massepunkt C Ihres Fahrzeugs
an (Motorträger).

 Betätigen sie den Anlasser und lassen
Sie den Motor laufen.

 Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.
Die Batterie befi ndet sich im Motorraum.
Um an die Batterie zu gelangen:

 öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem
Hebel außen

 stellen Sie die Haubenstütze fest,


ziehen Sie die Kunststoffabdeckung ab,
um an die beiden Pole zu gelangen,

 haken Sie, wenn nötig, den
Sicherungskasten aus, um die
Batterie heraus zu nehmen.

PRAKTISCHE TIPPS
187
Abklemmen der Batteriekabel

 Drücken Sie den Sperrhebel so weit
wie möglich nach oben.
Wiederanschließen der Kabel

 Bringen Sie die geöffnete
Kabelschelle 1 an der (+) Klemme
der Batterie an.

 Drücken Sie senkrecht auf die
Schelle 1 , um diese richtig an der
Batterie anzusetzen.

 Schließen Sie die Schelle, indem
Sie den Sperrhebel 2 wieder nach
unten drücken.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht ge-
schlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang. Klemmen Sie die Pole nicht
bei laufendem Motor ab.
Laden Sie die Batterie erst
auf, wenn Sie die Pole abge-
klemmt haben.
Schieben Sie das Fahrzeug nicht an,
um den Motor zu starten, wenn Ihr
Fahrzeug ein elektronisch gesteuertes
mechanisches Sechsganggetriebe
oder ein Automatikgetriebe hat.
Die Batterien enthalten schäd-
liche Substanzen wie Schwe-
felsäure und Blei. Sie müssen
gemäß den gesetzlichen Vorschriften
entsorgt werden und dürfen auf kei-
nen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.
Laden der Batterie mit einem
Batterieladegerät


Klemmen Sie die Fahrzeugbatterie ab.

 Beachten Sie die Gebrauchsanweisung
des Ladegerät-Herstellers.


Beginnen Sie beim Wiederanschließen
mit dem (-) Pol.

 Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Wenn das Fahrzeug länger
als einen Monat nicht benutzt
wird, empfi ehlt es sich, die
Batterie abzuklemmen. Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie ab-
klemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das PEUGEOT-Händlernetz.
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):
- den Schlüssel mit der Fernbedienung,
- den Dachhimmel des Panorama-
Glasdachs,
- das bordeigene Navigationssystem GPS.

PRAKTISCHE TIPPS
188
Beachten Sie die Laufzeiten
des Motors, um ein ordnungs-
gemäßes Laden der Batterie
zu gewährleisten.
Starten Sie den Motor nicht immer
wieder und andauernd neu, um die
Batterie zu laden.
Bei entladener Batterie springt
der Motor nicht an (vgl. Absatz
"Batterie").
Wenn Sie gerade ein Gespräch
führen:
- können Sie dieses mit der Freisprecheinrichtung Ihres WIP
Sound oder Ihres WIP Nav noch
5 Minuten lang fortsetzen,
- können Sie dieses beim WIP Com 3D trotzdem zu Ende führen. Verlassen des Energiesparmodus
Die betreffenden Funktionen wer-
den automatisch bei der nächsten
Inbetriebnahme des Fahrzeugs reakti-
viert.

 Um die Funktionen sofort wieder be-
nutzen zu können, starten Sie den
Motor und lassen Sie ihn laufen:
- weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in
Betrieb nehmen zu können,
- länger als zehn Minuten, damit sie ca. dreißig Minuten verfügbar sind.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die
Benutzung bestimmter elektrischer
Verbraucher unter Berücksichtigung
des Ladezustandes der Batterie zu
steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.
ENERGIESPARMODUS
Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors kön-
nen Sie elektrische Verbraucher wie
Audioanlage und Telematik, Scheiben-
wischer, Abblendlicht, Deckenleuchten,
usw. insgesamt noch für die Dauer von
maximal dreißig Minuten benutzen.

Wechsel in den Energiesparmodus
Wenn diese dreißig Minuten verstri-
chen sind, wird der Wechsel in den
Energiesparmodus auf dem Multifunk-
tionsbildschirm angezeigt, die einge-
schalteten Verbraucher werden auf
Bereitschaft geschaltet.

PRAKTISCHE TIPPS
189
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER
Entfernen

 Heben Sie den entsprechenden
Wischerarm an.

 Lösen Sie das Wischerblatt und ziehen
Sie es ab. Einsetzen

 Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.

 Klappen Sie den Wischerarm vor-
sichtig wieder herunter.
Vor dem Entfernen eines
Wischerblatts vorn

 Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung
den Scheibenwischerschalter, um die
Wischer in die Mitte der Windschutz-
scheibe zu stellen. Nach dem Einsetzen eines
Wischerblatts vorn

 Schalten Sie die Zündung ein.

 Betätigen Sie den Scheibenwischer-
schalter erneut, um die Wischer
wieder in die Ausgangsposition zu
bringen.

PRAKTISCHE TIPPS
190

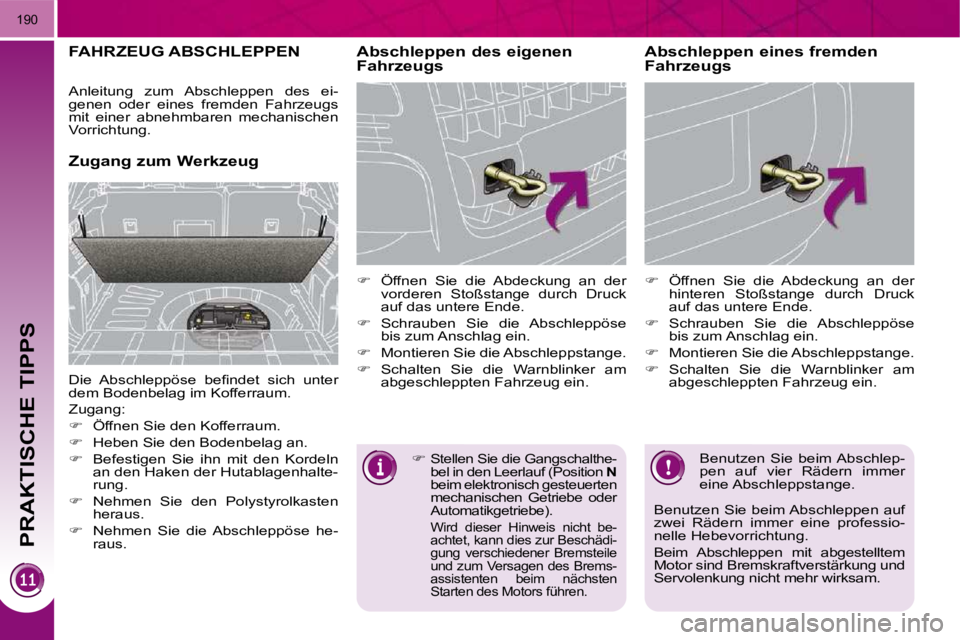

FAHRZEUG ABSCHLEPPEN
Zugang zum Werkzeug Abschleppen des eigenen
Fahrzeugs

 Öffnen Sie die Abdeckung an der
vorderen Stoßstange durch Druck
auf das untere Ende.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
 Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf das untere Ende.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich unter
dem Bodenbelag im Kofferraum.
Zugang:

 Öffnen Sie den Kofferraum.

 Heben Sie den Bodenbelag an.

 Befestigen Sie ihn mit den Kordeln
an den Haken der Hutablagenhalte-
rung.

 Nehmen Sie den Polystyrolkasten
heraus.

 Nehmen Sie die Abschleppöse he-
raus. Benutzen Sie beim Abschlep-
pen auf vier Rädern immer
eine Abschleppstange.
Benutzen Sie beim Abschleppen auf
zwei Rädern immer eine professio-
nelle Hebevorrichtung.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.


Stellen Sie die Gangschalthe-
bel in den Leerlauf (Position N
beim elektronisch gesteuerten
mechanischen Getriebe oder
Automatikgetriebe).


Wird dieser Hinweis nicht be-
achtet, kann dies zur Beschädi-
gung verschiedener Bremsteile
und zum Versagen des Brems-
assistenten beim nächsten
Starten des Motors führen.
Anleitung zum Abschleppen des ei-
genen oder eines fremden Fahrzeugs
mit einer abnehmbaren mechanischen
Vorrichtung.
