2010 PEUGEOT 3008 Betriebsanleitungen (in German)

50
Zugang zum einklappbaren Bildschirm
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:
- Ein- oder Aufklappen mit A ,
- Einstellen der Neigung mit B .
Der Bildschirm verfügt auch über eine
Einklemmsicherung.
Bildschirm öffnen

 Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A , um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Tele-
matikanlage, bei einem ausgehenden
Anruf, einem Sprachbefehl und bei
Empfang einer mit der STOP-Warn-
leuchte gekoppelten Meldung automa-
tisch auf. Bildschirm schließen

 Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A , um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten
der Audio- und Telematikan-
lage auch weiterhin automatisch öff-
nen bzw. schließen soll, darf er nicht
geschlossen werden, während die
Audio- und Telematikanlage in Be-
trieb ist. Wenn der Bildschirm aufgeklappt ist,
können Sie auf verschiedene Art und
Weise eine Feineinstellung vornehmen:

 drücken Sie auf den entsprechenden
Teil des Schalters B , um den
Bildschirm näher zu sich heran oder
zur Windschutzscheibe zu stellen,
oder

 drücken bzw. ziehen Sie den
Bildschirm vorsichtig mit der Hand
von sich weg bzw. zu sich heran.
Bildschirmposition einstellen
Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wie-
derholen Sie den gewünschten Bedie-
nungsschritt. Bildschirmposition speichern
Das System hat vier voreingestellte Po-
sitionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte Po-
sition.
Bei jedem erneuten Öffnen des Bild-
schirms stellt es die voreingestellte Po-
sition ein, die der zuletzt gespeicherten
am nächsten kommt.
Wenn Sie den Bildschirm
schließen, während die Au-
dio- und Telematikanlage in
Betrieb ist, klappt er bei einem ausge-
henden Telefonanruf, einem Sprach-
befehl oder bei Empfang einer mit
der STOP-Warnleuchte gekoppelten
Meldung automatisch wieder auf.

51
BORDCOMPUTER

 Drücken Sie auf die Taste am
Ende des Scheibenwischer-
schalters , um hintereinander die
verschiedenen Informationen des
Bordcomputers abzurufen. Dies sind:
Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch...).

 Drücken Sie länger als zwei
Sekunden auf die Taste, um Strecke,
Durchschnittsverbrauch und Durch-
schnittsgeschwindigkeit auf Null zu-
rückzustellen.
Monochrombildschirm A
Rückstellung auf Null
Anzeige der Informationen - die Reichweite,
- der momentane Verbrauch,
- die zurückgelegte Strecke,
- der Durchschnittsverbrauch,
- die Durchschnittsgeschwindigkeit.
 Beim nächsten Druck kehren Sie
zur normalen Anzeige zurück.

Ein paar Begriffserläuterungen…
Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt. Wenn während der Fahrt
dauernd Striche anstelle der
Ziffern in der Anzeige erschei-
nen, wenden Sie sich bitte an
das PEUGEOT-Händlernetz. Diese Information wird erst
ab einer Geschwindigkeit von
30 km/h angezeigt.
Dieser Wert kann variieren,
wenn sich Fahrweise oder
Streckenprofi l ändern und da-
durch der momentane Verbrauch er-
heblich abweicht. Reichweite
(km oder Meilen)
Die Reichweite gibt an, wel-
che Strecke je nach Durch-
schnittsverbrauch der letzten Kilometer
noch mit dem im Tank enthaltenen Kraft-
stoff zurückgelegt werden kann. Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden.
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Compu-
ters auf Null. Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Compu-
ters auf Null zurückgelegt
wurde.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung
des Computers auf Null berech-
nete Durchschnittsgeschwin-
digkeit (bei eingeschalteter
Zündung).
Noch zurückzulegende Strecke
(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Ent-
fernung. Sie wird entweder laufend von
der Navigationshilfe berechnet, wenn
eine Zielführung aktiviert ist, oder vom
Benutzer von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.
54

52
Monochrombildschirm C
Anzeigefeld im Kombiinstrument - WIP Com 3D
16:9-Farbbildschirm - WIP Nav
BORDCOMPUTER
Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch, ...).
Je nach Ausrüstung Ihres Fahr-
zeugs erscheinen die Informa-
tionen des Bordcomputers auf
dem Multifunktionsbildschirm oder auf
dem Anzeigefeld im Kombiinstrument.
Anzeige der Informationen


Drücken Sie auf die Taste am Ende
des Scheibenwischerschalters ,
um nacheinander die verschiedenen
Felder des Bordcomputers abzurufen.

Bei Anzeigefeld im Kombiinstrument
( WIP Com 3D )

 Drücken Sie auf die nach oben und
unten weisenden Pfeile des zum WIP
Com 3D gehörenden Steuerteils,
um nacheinander die verschiedenen
Felder des Bordcomputers abzurufen.

Bei Bildschirm C oder Farbbildschirm
( WIP Nav )

53
Rückstellung der Strecke auf Null

Bei Bildschirm C oder
Farbbildschirm ( WIP Nav )

 Drücken Sie, wenn die gewünschte
Strecke angezeigt wird, länger als
zwei Sekunden auf die Taste.
Bei Anzeigefeld im Kombiinstrument
( WIP Com 3D )

 Wenn die gewünschte Strecke an-
gezeigt wird, drücken sie länger als
zwei Sekunden auf die Taste "OK"
des zum WIP Com 3D gehörenden
Steuerteils.
Die Strecken "1" und " 2" sind vonei-
nander unabhängig, in der Anwendung
jedoch identisch.
So lassen sich unter Strecke "
1" zum
Beispiel Berechnungen auf täglicher Ba-
sis und unter Strecke "
2" Berechnungen
auf monatlicher Basis vornehmen.
- Feld mit den Sofort-
informationen:

Ein paar Begriffserläuterungen…
Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt. Wenn während der Fahrt
dauernd Striche anstelle der
Ziffern in der Anzeige erschei-
nen, wenden Sie sich bitte an
das PEUGEOT-Händlernetz. Diese Information wird erst
ab einer Geschwindigkeit von
30 km/h angezeigt.
Dieser Wert kann variieren,
wenn sich Fahrweise oder
Streckenprofi l ändern und da-
durch der momentane Verbrauch er-
heblich abweicht. Reichweite
(km oder Meilen)
Die Reichweite gibt an, wel-
che Strecke je nach Durch-
schnittsverbrauch der letzten Kilometer
noch mit dem im Tank enthaltenen Kraft-
stoff zurückgelegt werden kann. Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden.
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Compu-
ters auf Null. Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Compu-
ters auf Null zurückgelegt
wurde.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung
des Computers auf Null berech-
nete Durchschnittsgeschwin-
digkeit (bei eingeschalteter
Zündung).
Noch zurückzulegende Strecke
(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Ent-
fernung. Sie wird entweder laufend von
der Navigationshilfe berechnet, wenn
eine Zielführung aktiviert ist, oder vom
Benutzer von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.
54

55
BELÜFTUNG
Das Belüftungssystem dient dazu, ein
angenehmes Raumklima und gute
Sichtbedingungen im Fahrzeuginneren
zu schaffen und aufrecht zu erhalten.
Bedienelemente
Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere
je nachdem, welche Einstellungen der
Fahrer vorgenommen hat.
Mit dem Temperaturregler erhält man
die gewünschte Komforttemperatur
durch die Mischung der Luft aus den
verschiedenen Kreisläufen.
Mit dem Regler für die Luftverteilung
wird die Luft durch verschiedene Düsen
gelenkt.
Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern. Diese Regler befi nden sich im Bedie-
nungsfeld
A an der Mittelkonsole, das
je nach Ausführung folgende Funkti-
onen aufweist:
- Einstellung der Komforttemperatur,
- Einstellung der Gebläsestärke,
- Einstellung der Luftverteilung,
- Abtauen und Abtrocknen der Scheiben,
- Einstellung der manuellen oder au- tomatischen Klimaanlage.
Lufteinlass
Die im Fahrzeuginnenraum zirkulie-
rende Luft wird gefi ltert. Es handelt
sich dabei entweder um Frischluft, die
von außen durch das Lufteintrittsgitter
unten an der Windschutzscheibe he-
reinströmt, oder um Innenluft, die um-
gewälzt wird.
Luftverteilung

1. Düsen zum Abtauen und Abtrocknen
der Windschutzscheibe

2. Düsen zum Abtauen und Abtrocknen
der vorderen Seitenscheiben

3. Seitliche verschließbare und ver-
stellbare Belüftungsdüsen

4. Mittlere verschließbare und verstell-
bare Belüftungsdüsen

5. Luftaustritte im vorderen Fußraum

6. Verschließbare und verstellbare
Belüftungsdüsen für die Insassen
hinten

7. Luftaustritte im hinteren Fußraum

56
Die Klimaanlage enthält kein
Chlor und stellt keine Gefahr

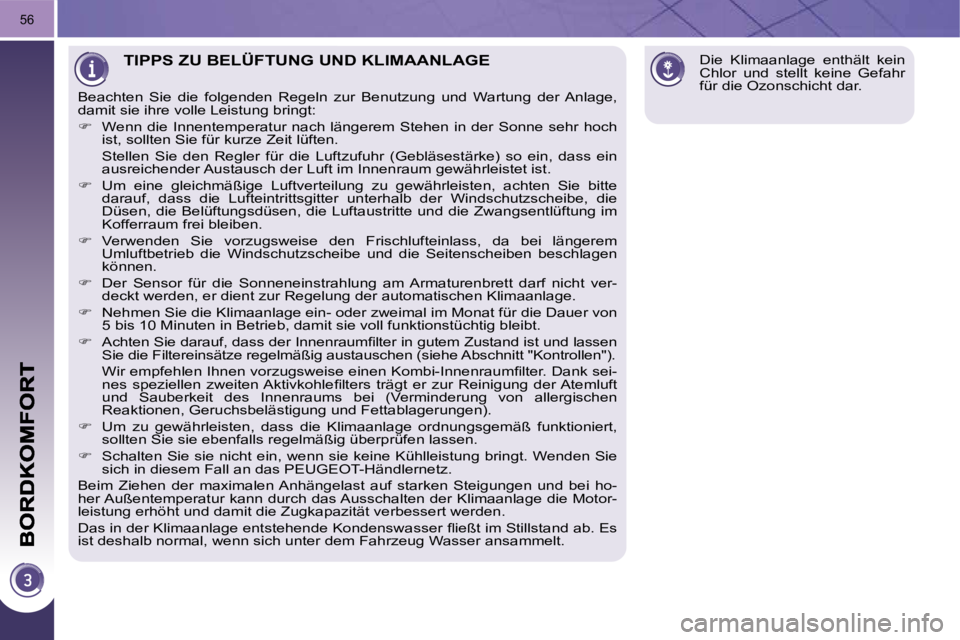

für die Ozonschicht dar. TIPPS ZU BELÜFTUNG UND KLIMAANLAGE
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:

 Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch
ist, sollten Sie für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ei n, dass ein
ausreichender Austausch der Luft im Innenraum gewährleistet ist.

 Um eine gleichmäßige Luftverteilung zu gewährleisten, acht en Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzsch eibe, die
Düsen, die Belüftungsdüsen, die Luftaustritte und die Zwa ngsentlüftung im
Kofferraum frei bleiben.

 Verwenden Sie vorzugsweise den Frischlufteinlass, da bei läng erem
Umluftbetrieb die Windschutzscheibe und die Seitenscheiben be schlagen
können.

 Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nich t ver-
deckt werden, er dient zur Regelung der automatischen Klimaanla ge.

 Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für di e Dauer von
5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.

 Achten Sie darauf, dass der Innenraumfi lter in gu tem Zustand ist und lassen
Sie die Filtereinsätze regelmäßig austauschen (sieh e Abschnitt "Kontrollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter. Dank sei-
nes speziellen zweiten Aktivkohlefi lters trägt er zur Reinigung d er Atemluft
und Sauberkeit des Innenraums bei (Verminderung von allergischen
Reaktionen, Geruchsbelästigung und Fettablagerungen).

 Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funkt ioniert,
sollten Sie sie ebenfalls regelmäßig überprüfen lassen.

 Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bri ngt. Wenden Sie
sich in diesem Fall an das PEUGEOT-Händlernetz.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen u nd bei ho-
her Außentemperatur kann durch das Ausschalten der Klimaanlage die Motor-
leistung erhöht und damit die Zugkapazität verbessert werden.
Das in der Klimaanlage entstehende Kondenswasser fl ießt im Sti llstand ab. Es
ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.
