2010 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

104ISMERKEDÉS A GÉPKOCSIVAL
❍Engedjük le a motorháztetőt a motortér fölé, kb. 20 cm ma-
gasságra, azután hagyjuk szabadon leesni. A motorháztető
megemelésével győződjünk meg arról, hogy teljesen retesz-
elődött, és nem csak a biztosító horog rögzíti. Ez utóbbi esetben
ne nyomjuk lefelé a motorháztetőt, hanem emeljük fel, és is-
mételjük meg az előbbi műveletet.
FIGYELMEZTETÉS Mindig ellenőrizzük a motorháztető megfelelő
reteszelődését, így elkerülhetjük, hogy menet közben kinyíljon.TETŐCSOMAGTARTÓ/SÍLÉCTARTÓ
A tetőcsomagtartó/síléctartó felszereléséhez emeljük fel a megfelelő
füleket (A-68. ábra) a jármű tartozékai között található csavar-
húzóval. Így hozzáférhetővé válik a B rögzítés.
A biztonság érdekében menet közben feltétlenül
szükséges a motorháztető megfelelő reteszelő-
dése. Ezért mindig ellenőrizzük a motorháztető
megfelelő reteszelődését, meggyőződve a rögzítőszer-
kezet beakadásáról. Ha menet közben észrevesszük,
hogy a záródás nem megfelelő, azonnal álljunk meg,
és végezzük el a motorháztető megfelelő zárását.
Csak álló gépkocsinál végezzük el a műveletet.
Ha a kitámasztó rúd nem megfelelően van elhe-
lyezve, a felemelt motorháztető lezuhanhat.
68. ábraA0J0059m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 104

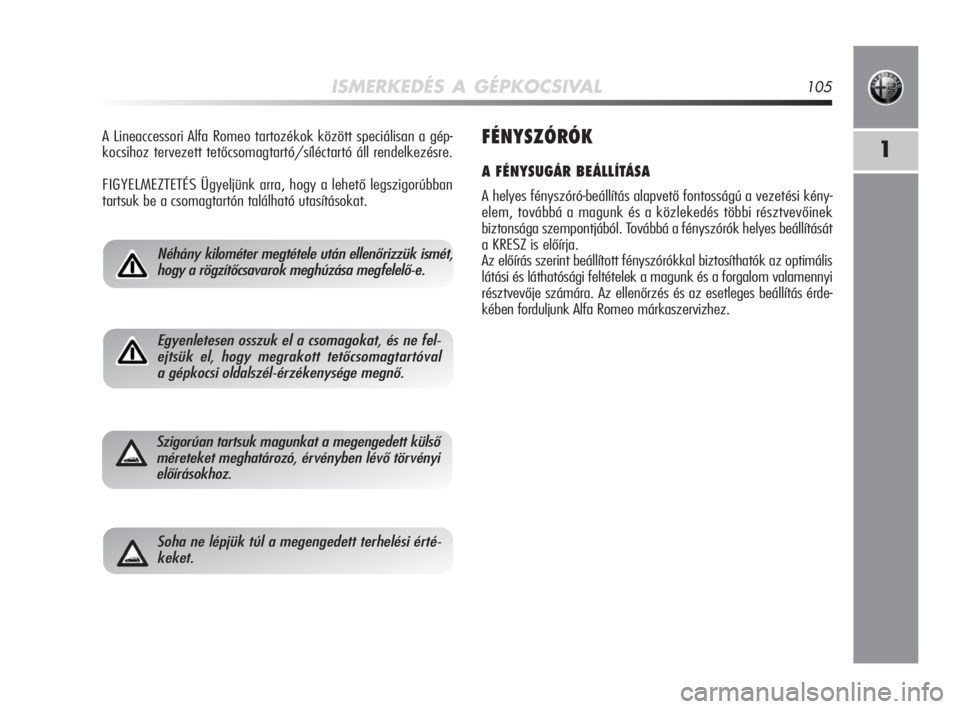

ISMERKEDÉS A GÉPKOCSIVAL105
1
Néhány kilométer megtétele után ellenőrizzük ismét,
hogy a rögzítőcsavarok meghúzása megfelelő-e.
Egyenletesen osszuk el a csomagokat, és ne fel-
ejtsük el, hogy megrakott tetőcsomagtartóval
a gépkocsi oldalszél-érzékenysége megnő.
Szigorúan tartsuk magunkat a megengedett külső
méreteket meghatározó, érvényben lévő törvényi
előírásokhoz.
Soha ne lépjük túl a megengedett terhelési érté-
keket.
A Lineaccessori Alfa Romeo tartozékok között speciálisan a gép-
kocsihoz tervezett tetőcsomagtartó/síléctartó áll rendelkezésre.
FIGYELMEZTETÉS Ügyeljünk arra, hogy a lehető legszigorúbban
tartsuk be a csomagtartón található utasításokat.FÉNYSZÓRÓK
A FÉNYSUGÁR BEÁLLÍTÁSA
A helyes fényszóró-beállítás alapvető fontosságú a vezetési kény-
elem, továbbá a magunk és a közlekedés többi résztvevőinek
biztonsága szempontjából. Továbbá a fényszórók helyes beállítását
a KRESZ is előírja.
Az előírás szerint beállított fényszórókkal biztosíthatók az optimális
látási és láthatósági feltételek a magunk és a forgalom valamennyi
résztvevője számára. Az ellenőrzés és az esetleges beállítás érde-
kében forduljunk Alfa Romeo márkaszervizhez.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 105

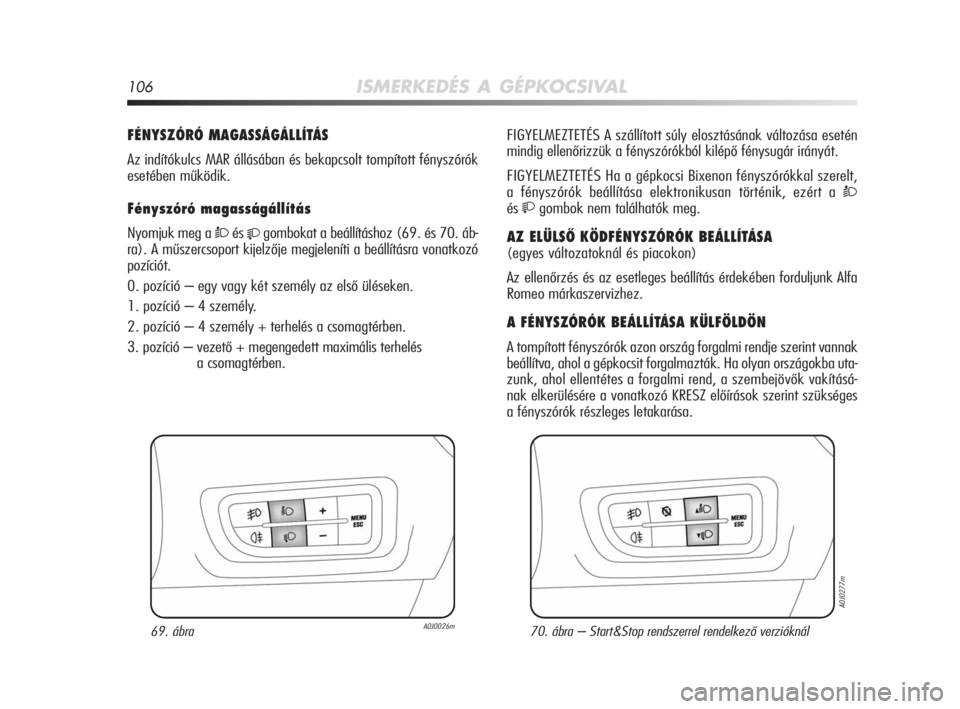

106ISMERKEDÉS A GÉPKOCSIVAL
FÉNYSZÓRÓ MAGASSÁGÁLLÍTÁS
Az indítókulcs MAR állásában és bekapcsolt tompított fényszórók
esetében működik.
Fényszóró magasságállítás
Nyomjuk meg a Òés gombokat a beállításhoz (69. és 70. áb-
ra). A műszercsoport kijelzője megjeleníti a beállításra vonatkozó
pozíciót.
0. pozíció – egy vagy két személy az első üléseken.
1. pozíció – 4 személy.
2. pozíció – 4 személy + terhelés a csomagtérben.
3. pozíció – vezető + megengedett maximális terhelés
a csomagtérben.FIGYELMEZTETÉS A szállított súly elosztásának változása esetén
mindig ellenőrizzük a fényszórókból kilépő fénysugár irányát.
FIGYELMEZTETÉS Ha a gépkocsi Bixenon fényszórókkal szerelt,
a fényszórók beállítása elektronikusan történik, ezért a
Ò
és gombok nem találhatók meg.
AZ ELÜLSŐ KÖDFÉNYSZÓRÓK BEÁLLÍTÁSA
(egyes változatoknál és piacokon)
Az ellenőrzés és az esetleges beállítás érdekében forduljunk Alfa
Romeo márkaszervizhez.
A FÉNYSZÓRÓK BEÁLLÍTÁSA KÜLFÖLDÖN
A tompított fényszórók azon ország forgalmi rendje szerint vannak
beállítva, ahol a gépkocsit forgalmazták. Ha olyan országokba uta-
zunk, ahol ellentétes a forgalmi rend, a szembejövők vakításá-
nak elkerülésére a vonatkozó KRESZ előírások szerint szükséges
a fényszórók részleges letakarása.
69. ábraA0J0026m70. ábra – Start&Stop rendszerrel rendelkező verzióknál
A0J0277m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 106

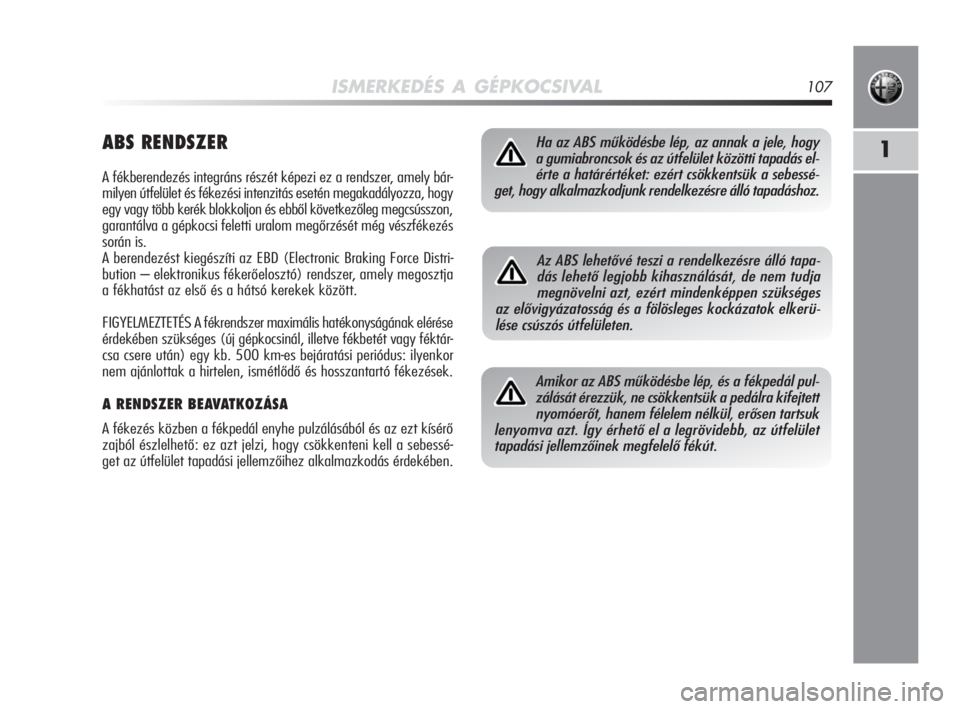

ISMERKEDÉS A GÉPKOCSIVAL107
1ABS RENDSZER
A fékberendezés integráns részét képezi ez a rendszer, amely bár-
milyen útfelület és fékezési intenzitás esetén megakadályozza, hogy
egy vagy több kerék blokkoljon és ebből következőleg megcsússzon,
garantálva a gépkocsi feletti uralom megőrzését még vészfékezés
során is.
A berendezést kiegészíti az EBD (Electronic Braking Force Distri-
bution – elektronikus fékerőelosztó) rendszer, amely megosztja
a fékhatást az első és a hátsó kerekek között.
FIGYELMEZTETÉS A fékrendszer maximális hatékonyságának elérése
érdekében szükséges (új gépkocsinál, illetve fékbetét vagy féktár-
csa csere után) egy kb. 500 km-es bejáratási periódus: ilyenkor
nem ajánlottak a hirtelen, ismétlődő és hosszantartó fékezések.
A RENDSZER BEAVATKOZÁSA
A fékezés közben a fékpedál enyhe pulzálásából és az ezt kísérő
zajból észlelhető: ez azt jelzi, hogy csökkenteni kell a sebessé-
get az útfelület tapadási jellemzőihez alkalmazkodás érdekében.
Ha az ABS működésbe lép, az annak a jele, hogy
a gumiabroncsok és az útfelület közötti tapadás el-
érte a határértéket: ezért csökkentsük a sebessé-
get, hogy alkalmazkodjunk rendelkezésre álló tapadáshoz.
Az ABS lehetővé teszi a rendelkezésre álló tapa-
dás lehető legjobb kihasználását, de nem tudja
megnövelni azt, ezért mindenképpen szükséges
az elővigyázatosság és a fölösleges kockázatok elkerü-
lése csúszós útfelületen.
Amikor az ABS működésbe lép, és a fékpedál pul-
zálását érezzük, ne csökkentsük a pedálra kifejtett
nyomóerőt, hanem félelem nélkül, erősen tartsuk
lenyomva azt. Így érhető el a legrövidebb, az útfelület
tapadási jellemzőinek megfelelő fékút.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 107

108ISMERKEDÉS A GÉPKOCSIVAL
VDC RENDSZER
(Vehicle Dynamics Control)
Ez egy olyan rendszer, amely ellenőrzi a gépkocsi menetstabilitását,
és segít az iránytartás megőrzésében a gumiabroncsok tapadásának
elvesztése esetén is.
A VDC az alábbi rendszereket foglalja magában:
❍Hill Holder
❍ASR
❍Brake Assist
❍MSR
❍CBC
❍„ELECTRONIC Q2” („E-Q2”)
❍DST
A RENDSZER BEAVATKOZÁSA
A műszercsoport áfigyelmeztető lámpájának villogása jelzi,
hogy a gépkocsi kritikus stabilitási és tapadási állapotba került.
A RENDSZER BEKAPCSOLÁSA
A VDC rendszer minden motorindításkor automatikusan bekapcsol,
és nem lehet kikapcsolni.
HILL HOLDER RENDSZER
(EMELKEDŐN MEGTARTÓ RENDSZER)
A VDC rendszer integráns része, és az emelkedőn történő elindulást
segíti.
Automatikusan bekapcsol az alábbi esetekben:
❍emelkedőn: ha a gépkocsi 5% -osnál meredekebb emelkedőn
áll, a motor jár, a tengelykapcsoló és a fékpedál benyomva,
a sebességváltó üresben vagy a hátramenetitől eltérő foko-
zatban van;
❍lejtőn: ha a gépkocsi 5% -osnál meredekebb lejtőn áll, a mo-
tor jár, a tengelykapcsoló és a fékpedál benyomva, a sebes-
ségváltó hátrameneti fokozatban van.
Elinduláskor a VDC rendszer vezérlőegysége fenntartja a fékerőt
a kerekeken, amíg az induláshoz elegendő nyomaték nem jön lét-
re, vagy mindenesetre maximum 1 másodpercig, lehetővé téve
a jobb láb kényelmes áthelyezését a fékpedálról a gázpedálra.
Ha ez az idő elindulás nélkül telik el, a rendszer automatikusan ki-
kapcsol, és fokozatosan megszünteti a fékerőt. Ebben a fázisban
egy olyan zaj hallható, ami a gépkocsi hamarosan bekövetkező
elindulását jelzi.
FIGYELMEZTETÉS A Hill Holder rendszer nem rögzítőfék. Soha ne
szálljunk ki a gépkocsiból a kézifékkar behúzása, a motor leállí-
tása és az első sebességfokozatba kapcsolás nélkül.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 108

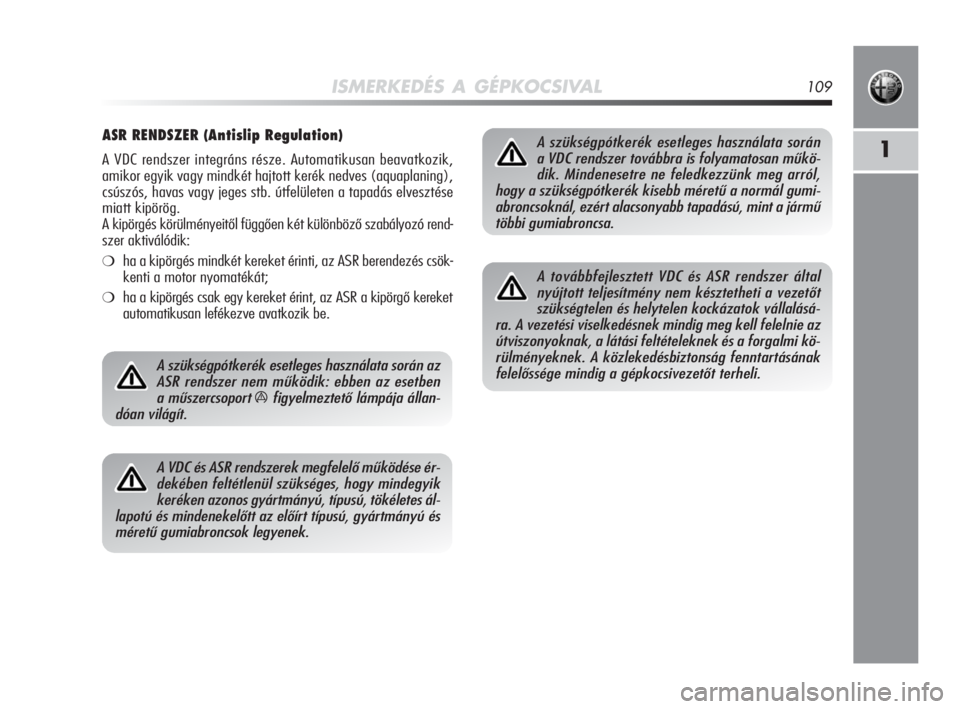

ISMERKEDÉS A GÉPKOCSIVAL109
1
ASR RENDSZER (Antislip Regulation)
A VDC rendszer integráns része. Automatikusan beavatkozik,
amikor egyik vagy mindkét hajtott kerék nedves (aquaplaning),
csúszós, havas vagy jeges stb. útfelületen a tapadás elvesztése
miatt kipörög.
A kipörgés körülményeitől függően két különböző szabályozó rend-
szer aktiválódik:
❍ha a kipörgés mindkét kereket érinti, az ASR berendezés csök-
kenti a motor nyomatékát;
❍ha a kipörgés csak egy kereket érint, az ASR a kipörgő kereket
automatikusan lefékezve avatkozik be.
A szükségpótkerék esetleges használata során az
ASR rendszer nem működik: ebben az esetben
a műszercsoport
áfigyelmeztető lámpája állan-
dóan világít.
A VDC és ASR rendszerek megfelelő működése ér-
dekében feltétlenül szükséges, hogy mindegyik
keréken azonos gyártmányú, típusú, tökéletes ál-
lapotú és mindenekelőtt az előírt típusú, gyártmányú és
méretű gumiabroncsok legyenek.
A szükségpótkerék esetleges használata során
a VDC rendszer továbbra is folyamatosan műkö-
dik. Mindenesetre ne feledkezzünk meg arról,
hogy a szükségpótkerék kisebb méretű a normál gumi-
abroncsoknál, ezért alacsonyabb tapadású, mint a jármű
többi gumiabroncsa.
A továbbfejlesztett VDC és ASR rendszer által
nyújtott teljesítmény nem késztetheti a vezetőt
szükségtelen és helytelen kockázatok vállalásá-
ra. A vezetési viselkedésnek mindig meg kell felelnie az
útviszonyoknak, a látási feltételeknek és a forgalmi kö-
rülményeknek. A közlekedésbiztonság fenntartásának
felelőssége mindig a gépkocsivezetőt terheli.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 109

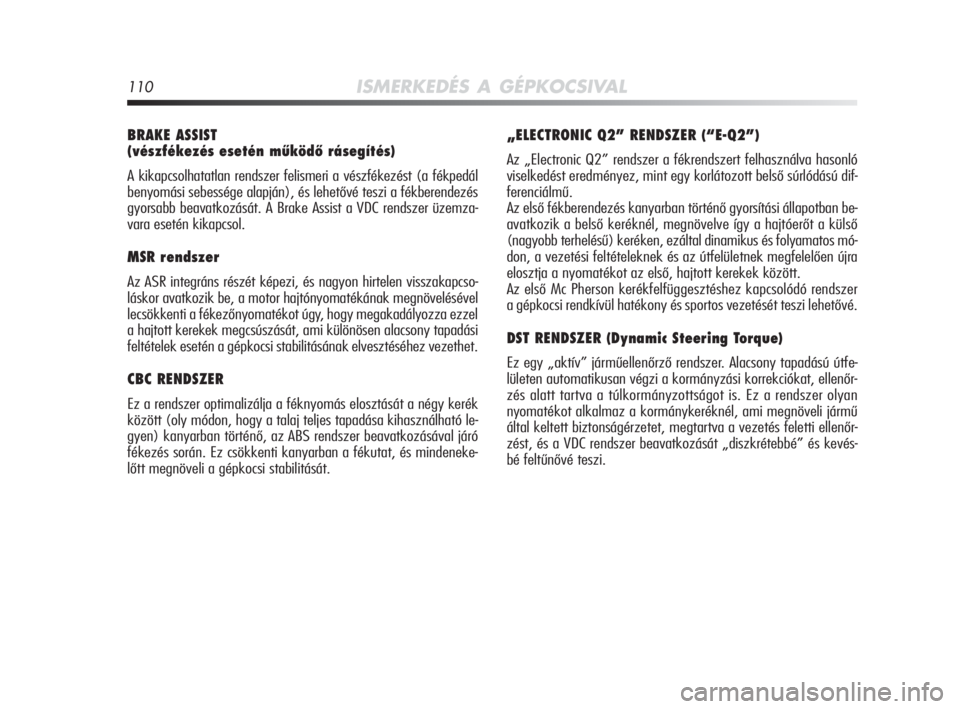

110ISMERKEDÉS A GÉPKOCSIVAL
BRAKE ASSIST
(vészfékezés esetén működő rásegítés)
A kikapcsolhatatlan rendszer felismeri a vészfékezést (a fékpedál
benyomási sebessége alapján), és lehetővé teszi a fékberendezés
gyorsabb beavatkozását. A Brake Assist a VDC rendszer üzemza-
vara esetén kikapcsol.
MSR rendszer
Az ASR integráns részét képezi, és nagyon hirtelen visszakapcso-
láskor avatkozik be, a motor hajtónyomatékának megnövelésével
lecsökkenti a fékezőnyomatékot úgy, hogy megakadályozza ezzel
a hajtott kerekek megcsúszását, ami különösen alacsony tapadási
feltételek esetén a gépkocsi stabilitásának elvesztéséhez vezethet.
CBC RENDSZER
Ez a rendszer optimalizálja a féknyomás elosztását a négy kerék
között (oly módon, hogy a talaj teljes tapadása kihasználható le-
gyen) kanyarban történő, az ABS rendszer beavatkozásával járó
fékezés során. Ez csökkenti kanyarban a fékutat, és mindeneke-
lőtt megnöveli a gépkocsi stabilitását.
„ELECTRONIC Q2” RENDSZER (“E-Q2”)
Az „Electronic Q2” rendszer a fékrendszert felhasználva hasonló
viselkedést eredményez, mint egy korlátozott belső súrlódású dif-
ferenciálmű.
Az első fékberendezés kanyarban történő gyorsítási állapotban be-
avatkozik a belső keréknél, megnövelve így a hajtóerőt a külső
(nagyobb terhelésű) keréken, ezáltal dinamikus és folyamatos mó-
don, a vezetési feltételeknek és az útfelületnek megfelelően újra
elosztja a nyomatékot az első, hajtott kerekek között.
Az első Mc Pherson kerékfelfüggesztéshez kapcsolódó rendszer
a gépkocsi rendkívül hatékony és sportos vezetését teszi lehetővé.
DST RENDSZER (Dynamic Steering Torque)
Ez egy „aktív” járműellenőrző rendszer. Alacsony tapadású útfe-
lületen automatikusan végzi a kormányzási korrekciókat, ellenőr-
zés alatt tartva a túlkormányzottságot is. Ez a rendszer olyan
nyomatékot alkalmaz a kormánykeréknél, ami megnöveli jármű
által keltett biztonságérzetet, megtartva a vezetés feletti ellenőr-
zést, és a VDC rendszer beavatkozását „diszkrétebbé” és kevés-
bé feltűnővé teszi.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 110

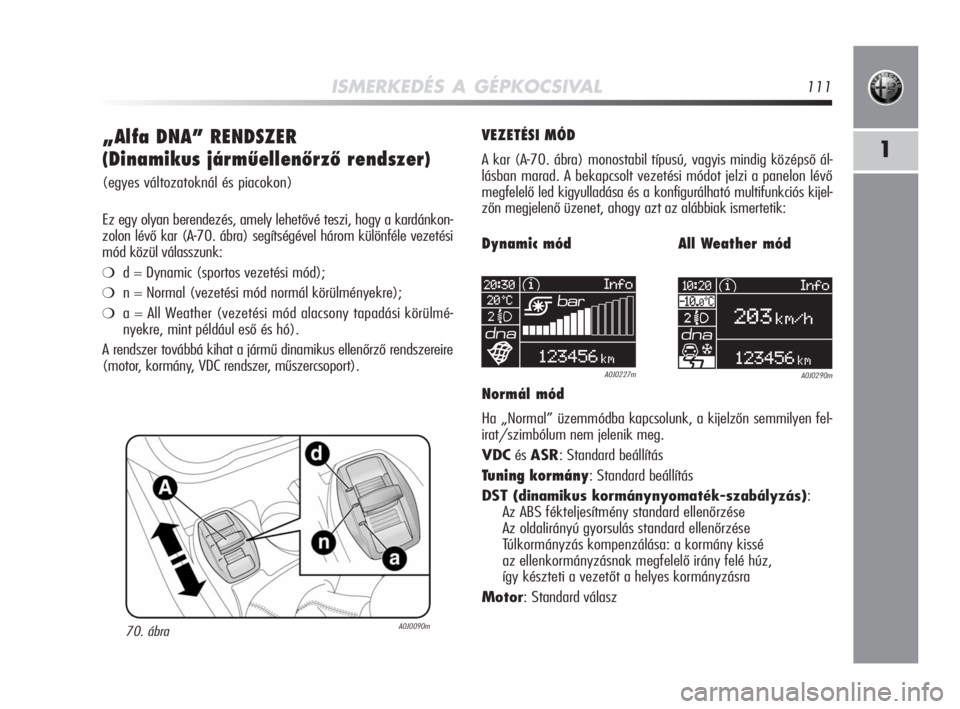

ISMERKEDÉS A GÉPKOCSIVAL111
1„Alfa DNA” RENDSZER
(Dinamikus járműellenőrző rendszer)
(egyes változatoknál és piacokon)
Ez egy olyan berendezés, amely lehetővé teszi, hogy a kardánkon-
zolon lévő kar (A-70. ábra) segítségével három különféle vezetési
mód közül válasszunk:
❍d = Dynamic (sportos vezetési mód);
❍n = Normal (vezetési mód normál körülményekre);
❍a = All Weather (vezetési mód alacsony tapadási körülmé-
nyekre, mint például eső és hó).
A rendszer továbbá kihat a jármű dinamikus ellenőrző rendszereire
(motor, kormány, VDC rendszer, műszercsoport).
70. ábraA0J0090m
VEZETÉSI MÓD
A kar (A-70. ábra) monostabil típusú, vagyis mindig középső ál-
lásban marad. A bekapcsolt vezetési módot jelzi a panelon lévő
megfelelő led kigyulladása és a konfigurálható multifunkciós kijel-
zőn megjelenő üzenet, ahogy azt az alábbiak ismertetik:
A0J0290m
Dynamic mód All Weather mód
Normál mód
Ha „Normal” üzemmódba kapcsolunk, a kijelzőn semmilyen fel-
irat/szimbólum nem jelenik meg.
VDCés ASR: Standard beállítás
Tuning kormány: Standard beállítás
DST (dinamikus kormánynyomaték-szabályzás):
Az ABS fékteljesítmény standard ellenőrzése
Az oldalirányú gyorsulás standard ellenőrzése
Túlkormányzás kompenzálása: a kormány kissé
az ellenkormányzásnak megfelelő irány felé húz,
így készteti a vezetőt a helyes kormányzásra
Motor: Standard válasz
A0J0227m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 111
