48ISMERKEDÉS A GÉPKOCSIVAL

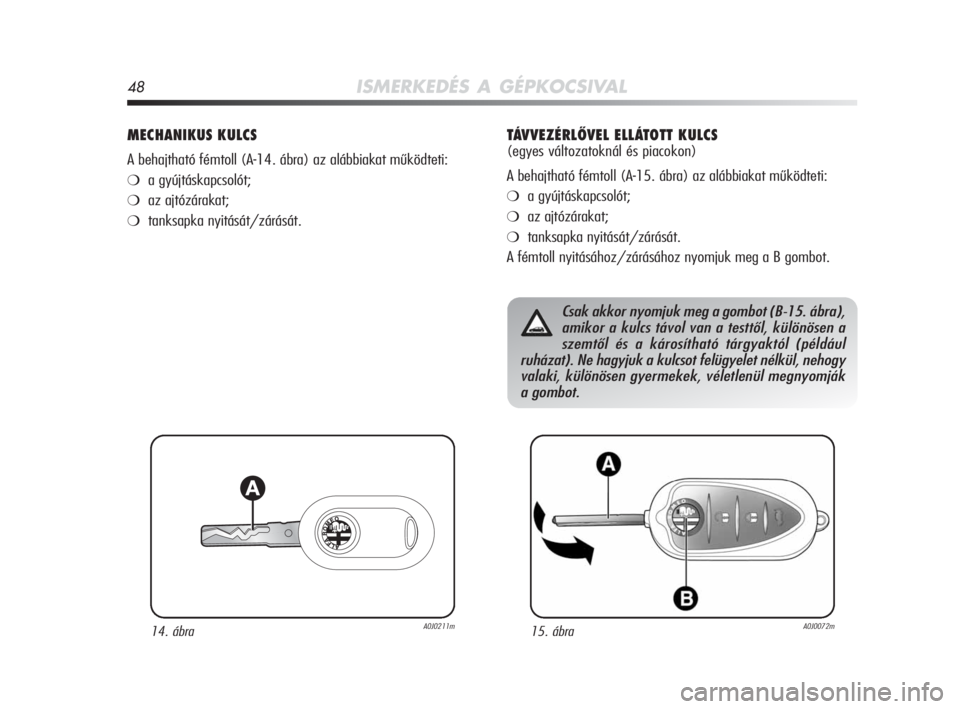

MECHANIKUS KULCS
A behajtható fémtoll (A-14. ábra) az alábbiakat működteti:
❍a gyújtáskapcsolót;
❍az ajtózárakat;
❍tanksapka nyitását/zárását.
14. ábraA0J0211m15. ábraA0J0072m
Csak akkor nyomjuk meg a gombot (B-15. ábra),
amikor a kulcs távol van a testtől, különösen a
szemtől és a károsítható tárgyaktól (például
ruházat). Ne hagyjuk a kulcsot felügyelet nélkül, nehogy
valaki, különösen gyermekek, véletlenül megnyomják
a gombot.
TÁVVEZÉRLŐVEL ELLÁTOTT KULCS
(egyes változatoknál és piacokon)
A behajtható fémtoll (A-15. ábra) az alábbiakat működteti:
❍a gyújtáskapcsolót;
❍az ajtózárakat;
❍tanksapka nyitását/zárását.
A fémtoll nyitásához/zárásához nyomjuk meg a B gombot.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 48

ISMERKEDÉS A GÉPKOCSIVAL49
1

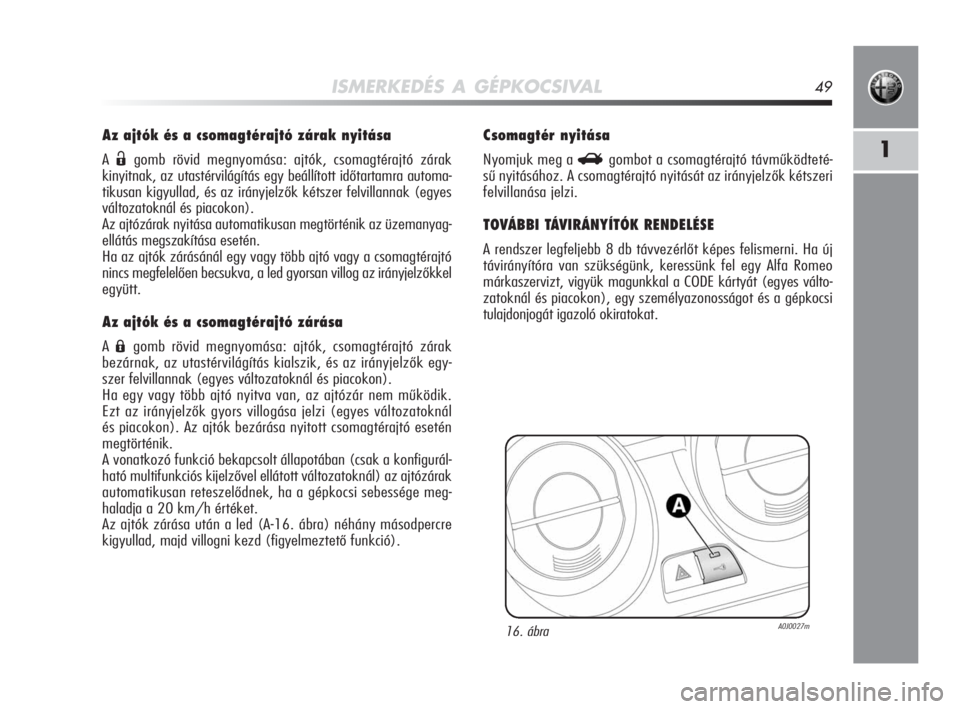

Az ajtók és a csomagtérajtó zárak nyitása
A Ëgomb rövid megnyomása: ajtók, csomagtérajtó zárak
kinyitnak, az utastérvilágítás egy beállított időtartamra automa-
tikusan kigyullad, és az irányjelzők kétszer felvillannak (egyes
változatoknál és piacokon).
Az ajtózárak nyitása automatikusan megtörténik az üzemanyag-
ellátás megszakítása esetén.
Ha az ajtók zárásánál egy vagy több ajtó vagy a csomagtérajtó
nincs megfelelően becsukva, a led gyorsan villog az irányjelzőkkel
együtt.
Az ajtók és a csomagtérajtó zárása
A Ágomb rövid megnyomása: ajtók, csomagtérajtó zárak
bezárnak, az utastérvilágítás kialszik, és az irányjelzők egy-
szer felvillannak (egyes változatoknál és piacokon).
Ha egy vagy több ajtó nyitva van, az ajtózár nem működik.
Ezt az irányjelzők gyors villogása jelzi (egyes változatoknál
és piacokon). Az ajtók bezárása nyitott csomagtérajtó esetén
megtörténik.
A vonatkozó funkció bekapcsolt állapotában (csak a konfigurál-
ható multifunkciós kijelzővel ellátott változatoknál) az ajtózárak
automatikusan reteszelődnek, ha a gépkocsi sebessége meg-
haladja a 20 km/h értéket.
Az ajtók zárása után a led (A-16. ábra) néhány másodpercre
kigyullad, majd villogni kezd (figyelmeztető funkció).
Csomagtér nyitása
Nyomjuk meg a Rgombot a csomagtérajtó távműködteté-
sű nyitásához. A csomagtérajtó nyitását az irányjelzők kétszeri
felvillanása jelzi.
TOVÁBBI TÁVIRÁNYÍTÓK RENDELÉSE
A rendszer legfeljebb 8 db távvezérlőt képes felismerni. Ha új
távirányítóra van szükségünk, keressünk fel egy Alfa Romeo
márkaszervizt, vigyük magunkkal a CODE kártyát (egyes válto-
zatoknál és piacokon), egy személyazonosságot és a gépkocsi
tulajdonjogát igazoló okiratokat.
16. ábraA0J0027m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 49

50ISMERKEDÉS A GÉPKOCSIVAL

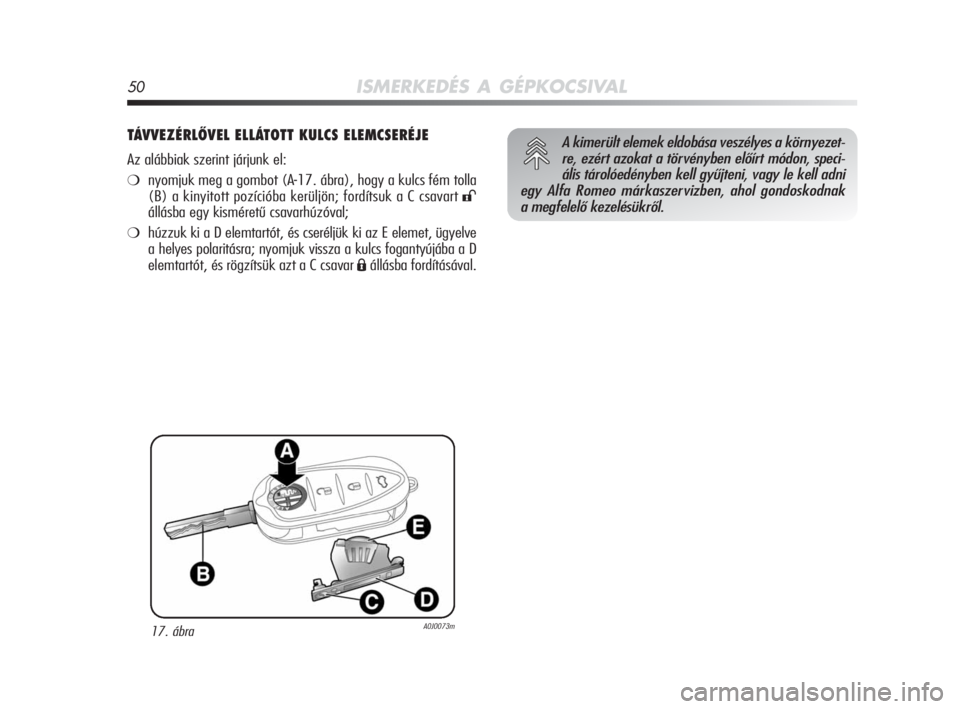

TÁVVEZÉRLŐVEL ELLÁTOTT KULCS ELEMCSERÉJE
Az alábbiak szerint járjunk el:
❍nyomjuk meg a gombot (A-17. ábra), hogy a kulcs fém tolla
(B) a kinyitott pozícióba kerüljön; fordítsuk a C csavart
:
állásba egy kisméretű csavarhúzóval;
❍húzzuk ki a D elemtartót, és cseréljük ki az E elemet, ügyelve
a helyes polaritásra; nyomjuk vissza a kulcs fogantyújába a D
elemtartót, és rögzítsük azt a C csavar
Áállásba fordításával.
17. ábraA0J0073m
A kimerült elemek eldobása veszélyes a környezet-
re, ezért azokat a törvényben előírt módon, speci-
ális tárolóedényben kell gyűjteni, vagy le kell adni
egy Alfa Romeo márkaszervizben, ahol gondoskodnak
a megfelelő kezelésükről.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 50

ISMERKEDÉS A GÉPKOCSIVAL51
1

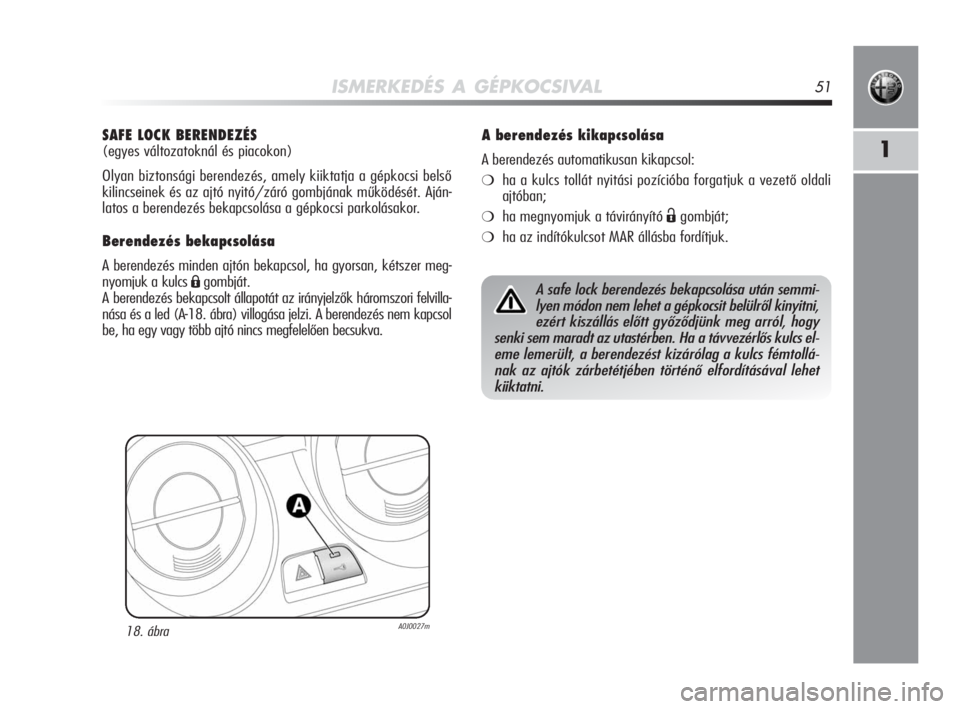

SAFE LOCK BERENDEZÉS
(egyes változatoknál és piacokon)
Olyan biztonsági berendezés, amely kiiktatja a gépkocsi belső
kilincseinek és az ajtó nyitó/záró gombjának működését. Aján-
latos a berendezés bekapcsolása a gépkocsi parkolásakor.
Berendezés bekapcsolása
A berendezés minden ajtón bekapcsol, ha gyorsan, kétszer meg-
nyomjuk a kulcs
Ágombját.
A berendezés bekapcsolt állapotát az irányjelzők háromszori felvilla-
nása és a led (A-18. ábra) villogása jelzi. A berendezés nem kapcsol
be, ha egy vagy több ajtó nincs megfelelően becsukva.A safe lock berendezés bekapcsolása után semmi-
lyen módon nem lehet a gépkocsit belülről kinyitni,
ezért kiszállás előtt győződjünk meg arról, hogy
senki sem maradt az utastérben. Ha a távvezérlős kulcs el-
eme lemerült, a berendezést kizárólag a kulcs fémtollá-
nak az ajtók zárbetétjében történő elfordításával lehet
kiiktatni.
A berendezés kikapcsolása
A berendezés automatikusan kikapcsol:
❍ha a kulcs tollát nyitási pozícióba forgatjuk a vezető oldali
ajtóban;
❍ha megnyomjuk a távirányító Ëgombját;
❍ha az indítókulcsot MAR állásba fordítjuk.
18. ábraA0J0027m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 51

Kulcs típusa
Mechanikus kulcs
Távvezérlővel ellátott kulcs
Irányjelzők villogása(csak
távvezérlővel ellátott kulcsnál)
Figyelmeztető led
52ISMERKEDÉS A GÉPKOCSIVAL
A következőkben összefoglaljuk a (távvezérlős vagy anélküli) kulccsal aktiválható főbb funkciókat:
Csomagtérajtó
zár nyitása
–
–
A
Rgomb
rövid megnyomása
2 villanás
Figyelmeztető led
villanása
FIGYELMEZTETÉS Az üvegek leeresztése az ajtónyitási parancs következménye; az üvegek felemelése az ajtózárási parancs következménye.
Az üvegek
leereszkedése
(egyes változatoknál
és piacokon)
–
–
A
Ëgomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
2 villanás
KioltásAz üvegek felemel-
kedése
(egyes változatoknál
és piacokon)
–
–
A Ágomb hosszú
(2 másodpercnél
hosszabb)
megnyomása
1 villogás
Figyelmeztető led
villanása Zárak
nyitása
Kulcs elfordítása az
óramutató járásával
ellentétes irányban
(vezető oldalon)
Kulcs elfordítása az
óramutató járásával
ellentétes irányban
(vezető oldalon)
A Ëgomb
rövid megnyomása
2 villogás
KioltásSafe lock berendezés
bekapcsolása
(egyes változatoknál
és piacokon)
–
–
A Ágomb
kétszer történő
megnyomása
3 villanás
Duplán villan, majd
ezt követően a
figyelmeztető
lámpa villog Zárak lezárása
kívülről
Kulcs elfordítása az
óramutató járásával
megegyező irányban
(vezető oldalon)
Kulcs elfordítása az
óramutató járásával
megegyező irányban
(vezető oldalon)
A Ágomb
rövid megnyomása
1 villogás
3 másodpercig fo-
lyamatosan világít,
majd figyelmeztető
villogást végez
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 52

ISMERKEDÉS A GÉPKOCSIVAL53

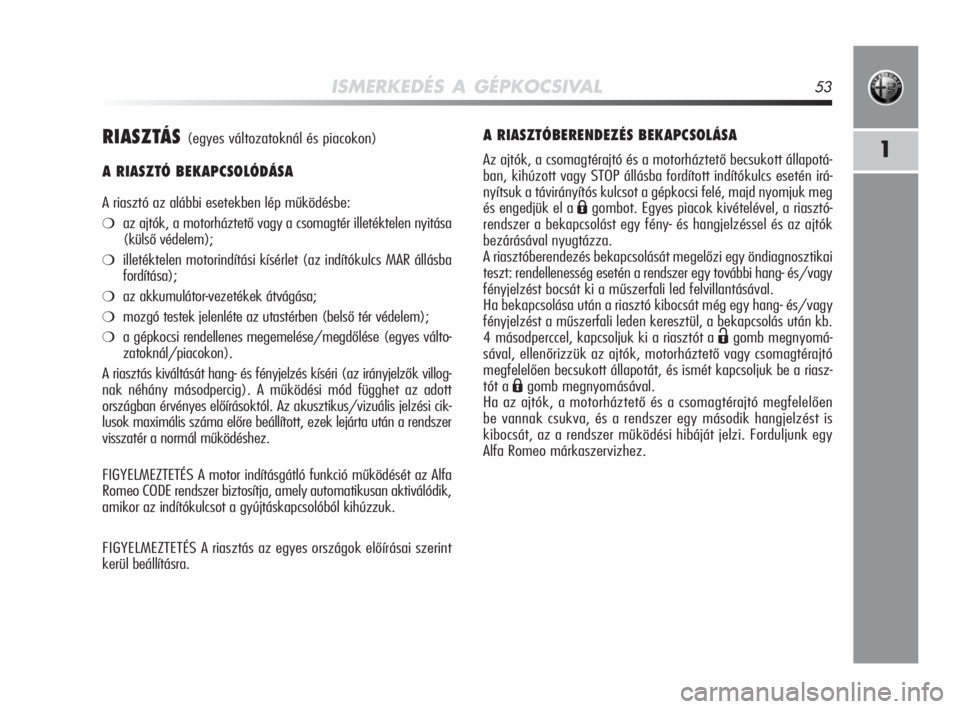

1RIASZTÁS(egyes változatoknál és piacokon)
A RIASZTÓ BEKAPCSOLÓDÁSA
A riasztó az alábbi esetekben lép működésbe:
❍az ajtók, a motorháztető vagy a csomagtér illetéktelen nyitása
(külső védelem);
❍illetéktelen motorindítási kísérlet (az indítókulcs MAR állásba
fordítása);
❍az akkumulátor-vezetékek átvágása;
❍mozgó testek jelenléte az utastérben (belső tér védelem);
❍a gépkocsi rendellenes megemelése/megdőlése (egyes válto-
zatoknál/piacokon).
A riasztás kiváltását hang- és fényjelzés kíséri (az irányjelzők villog-
nak néhány másodpercig). A működési mód függhet az adott
országban érvényes előírásoktól. Az akusztikus/vizuális jelzési cik-
lusok maximális száma előre beállított, ezek lejárta után a rendszer
visszatér a normál működéshez.
FIGYELMEZTETÉS A motor indításgátló funkció működését az Alfa
Romeo CODE rendszer biztosítja, amely automatikusan aktiválódik,
amikor az indítókulcsot a gyújtáskapcsolóból kihúzzuk.
FIGYELMEZTETÉS A riasztás az egyes országok előírásai szerint
kerül beállításra.
A RIASZTÓBERENDEZÉS BEKAPCSOLÁSA
Az ajtók, a csomagtérajtó és a motorháztető becsukott állapotá-
ban, kihúzott vagy STOP állásba fordított indítókulcs esetén irá-
nyítsuk a távirányítós kulcsot a gépkocsi felé, majd nyomjuk meg
és engedjük el a
Ágombot. Egyes piacok kivételével, a riasztó-
rendszer a bekapcsolást egy fény- és hangjelzéssel és az ajtók
bezárásával nyugtázza.
A riasztóberendezés bekapcsolását megelőzi egy öndiagnosztikai
teszt: rendellenesség esetén a rendszer egy további hang- és/vagy
fényjelzést bocsát ki a műszerfali led felvillantásával.
Ha bekapcsolása után a riasztó kibocsát még egy hang- és/vagy
fényjelzést a műszerfali leden keresztül, a bekapcsolás után kb.
4 másodperccel, kapcsoljuk ki a riasztót a
Ëgomb megnyomá-
sával, ellenőrizzük az ajtók, motorháztető vagy csomagtérajtó
megfelelően becsukott állapotát, és ismét kapcsoljuk be a riasz-
tót a
Ágomb megnyomásával.
Ha az ajtók, a motorháztető és a csomagtérajtó megfelelően
be vannak csukva, és a rendszer egy második hangjelzést is
kibocsát, az a rendszer működési hibáját jelzi. Forduljunk egy
Alfa Romeo márkaszervizhez.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 53

54ISMERKEDÉS A GÉPKOCSIVAL

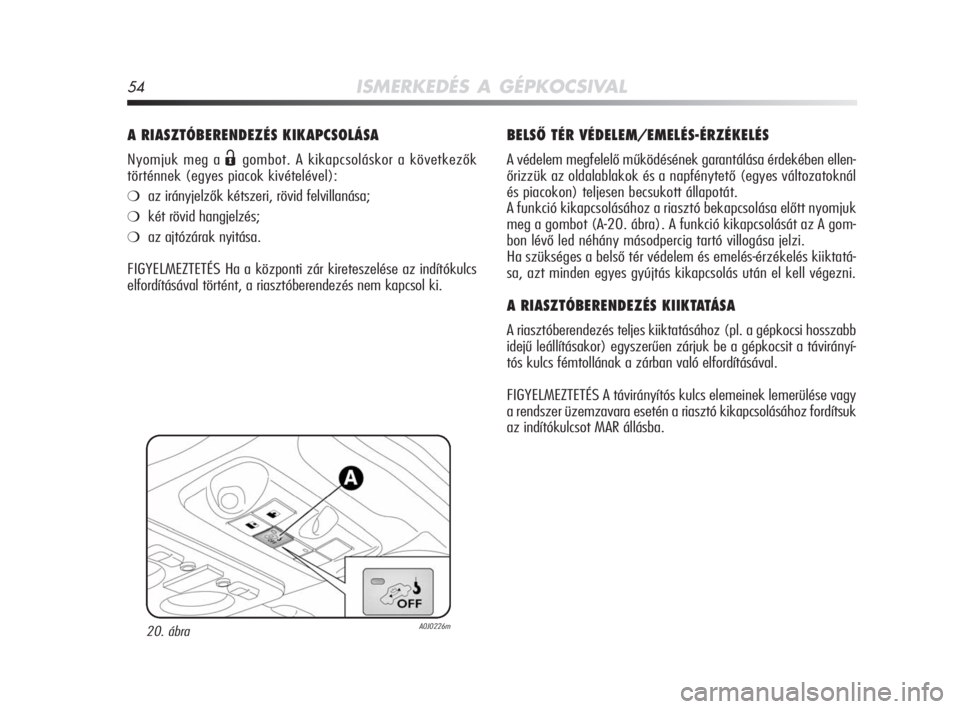

A RIASZTÓBERENDEZÉS KIKAPCSOLÁSA
Nyomjuk meg a Ëgombot. A kikapcsoláskor a következők
történnek (egyes piacok kivételével):
❍az irányjelzők kétszeri, rövid felvillanása;
❍két rövid hangjelzés;
❍az ajtózárak nyitása.
FIGYELMEZTETÉS Ha a központi zár kireteszelése az indítókulcs
elfordításával történt, a riasztóberendezés nem kapcsol ki.
BELSŐ TÉR VÉDELEM/EMELÉS-ÉRZÉKELÉS
A védelem megfelelő működésének garantálása érdekében ellen-
őrizzük az oldalablakok és a napfénytető (egyes változatoknál
és piacokon) teljesen becsukott állapotát.
A funkció kikapcsolásához a riasztó bekapcsolása előtt nyomjuk
meg a gombot (A-20. ábra). A funkció kikapcsolását az A gom-
bon lévő led néhány másodpercig tartó villogása jelzi.
Ha szükséges a belső tér védelem és emelés-érzékelés kiiktatá-
sa, azt minden egyes gyújtás kikapcsolás után el kell végezni.
A RIASZTÓBERENDEZÉS KIIKTATÁSA
A riasztóberendezés teljes kiiktatásához (pl. a gépkocsi hosszabb
idejű leállításakor) egyszerűen zárjuk be a gépkocsit a távirányí-
tós kulcs fémtollának a zárban való elfordításával.
FIGYELMEZTETÉS A távirányítós kulcs elemeinek lemerülése vagy
a rendszer üzemzavara esetén a riasztó kikapcsolásához fordítsuk
az indítókulcsot MAR állásba.
20. ábraA0J0226m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 54

ISMERKEDÉS A GÉPKOCSIVAL55

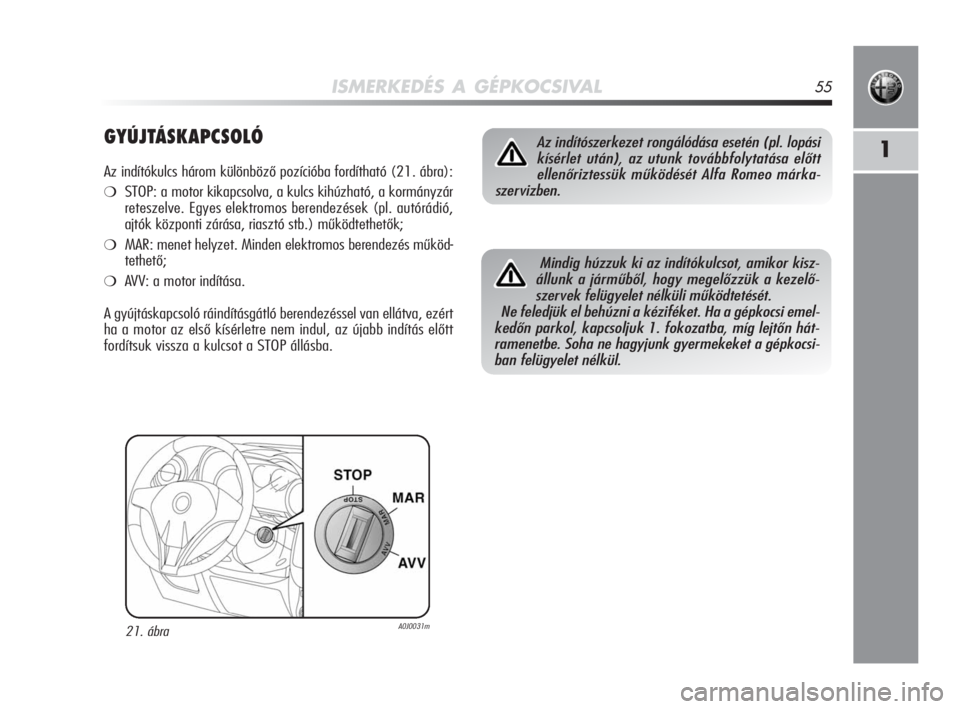

1GYÚJTÁSKAPCSOLÓ
Az indítókulcs három különböző pozícióba fordítható (21. ábra):
❍STOP: a motor kikapcsolva, a kulcs kihúzható, a kormányzár
reteszelve. Egyes elektromos berendezések (pl. autórádió,
ajtók központi zárása, riasztó stb.) működtethetők;
❍MAR: menet helyzet. Minden elektromos berendezés működ-
tethető;
❍AVV: a motor indítása.
A gyújtáskapcsoló ráindításgátló berendezéssel van ellátva, ezért
ha a motor az első kísérletre nem indul, az újabb indítás előtt
fordítsuk vissza a kulcsot a STOP állásba.
21. ábraA0J0031m
Az indítószerkezet rongálódása esetén (pl. lopási
kísérlet után), az utunk továbbfolytatása előtt
ellenőriztessük működését Alfa Romeo márka-
szervizben.
Mindig húzzuk ki az indítókulcsot, amikor kisz-
állunk a járműből, hogy megelőzzük a kezelő-
szervek felügyelet nélküli működtetését.
Ne feledjük el behúzni a kéziféket. Ha a gépkocsi emel-
kedőn parkol, kapcsoljuk 1. fokozatba, míg lejtőn hát-
ramenetbe. Soha ne hagyjunk gyermekeket a gépkocsi-
ban felügyelet nélkül.
