176SZÜKSÉGHELYZETBEN
❍ha 5 perc alatt nem sikerül elérni legalább 1,8 bar nyomást,
kössük le a kompresszort a szelepről és a csatlakozóaljzatból,
és mozgassuk a gépkocsit kb. 10 méternyire előre, a tömítő-
folyadéknak a gumiabroncs belsejében történő egyenletes el-
osztása érdekében, azután ismételjük meg a felfújási eljárást;

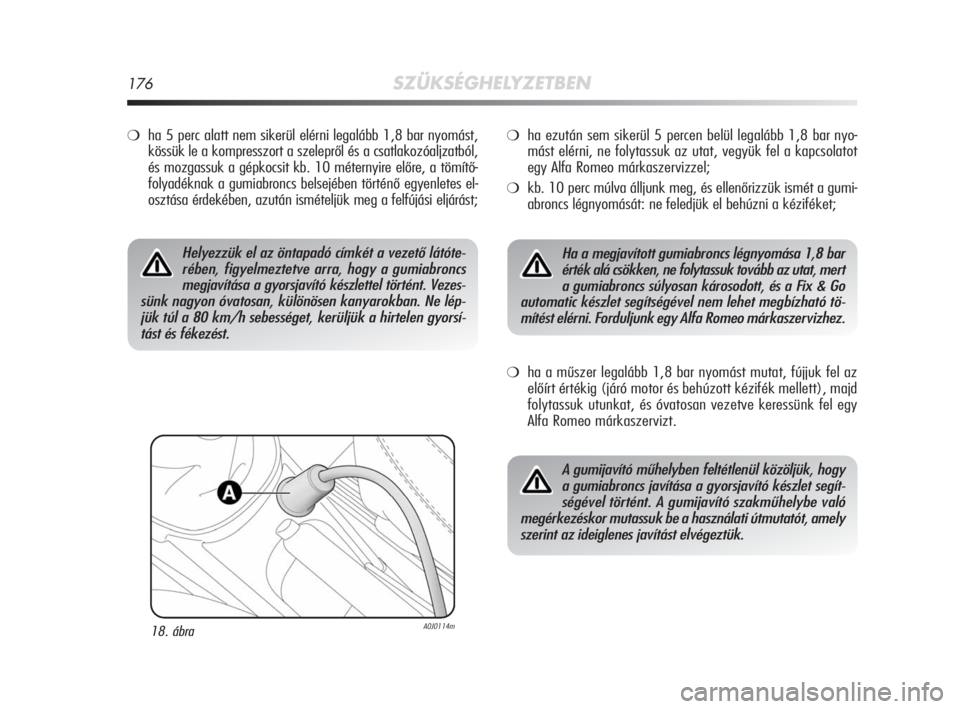

18. ábraA0J0114m18. ábra
❍ha ezután sem sikerül 5 percen belül legalább 1,8 bar nyo-
mást elérni, ne folytassuk az utat, vegyük fel a kapcsolatot
egy Alfa Romeo márkaszervizzel;
❍kb. 10 perc múlva álljunk meg, és ellenőrizzük ismét a gumi-
abroncs légnyomását: ne feledjük el behúzni a kéziféket;
❍ha a műszer legalább 1,8 bar nyomást mutat, fújjuk fel az
előírt értékig (járó motor és behúzott kézifék mellett), majd
folytassuk utunkat, és óvatosan vezetve keressünk fel egy
Alfa Romeo márkaszervizt.
Helyezzük el az öntapadó címkét a vezető látóte-
rében, figyelmeztetve arra, hogy a gumiabroncs
megjavítása a gyorsjavító készlettel történt. Vezes-
sünk nagyon óvatosan, különösen kanyarokban. Ne lép-
jük túl a 80 km/h sebességet, kerüljük a hirtelen gyorsí-
tást és fékezést.Ha a megjavított gumiabroncs légnyomása 1,8 bar
érték alá csökken, ne folytassuk tovább az utat, mert
a gumiabroncs súlyosan károsodott, és a Fix & Go
automatic készlet segítségével nem lehet megbízható tö-
mítést elérni. Forduljunk egy Alfa Romeo márkaszervizhez.
A gumijavító műhelyben feltétlenül közöljük, hogy
a gumiabroncs javítása a gyorsjavító készlet segít-
ségével történt. A gumijavító szakműhelybe való
megérkezéskor mutassuk be a használati útmutatót, amely
szerint az ideiglenes javítást elvégeztük.
163-200 Alfa MiTo HU 2ed 1-02-2010 11:45 Pagina 176

SZÜKSÉGHELYZETBEN177
4
19. ábraA0J0225m
A
A NYOMÁS ELLENŐRZÉSE ÉS BEÁLLÍTÁSA

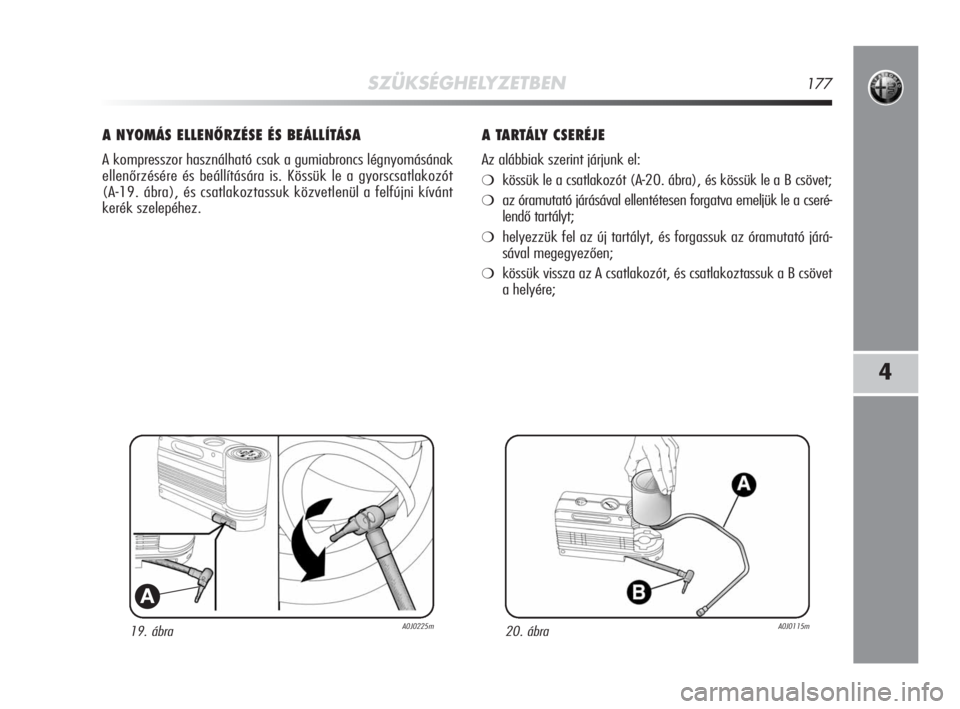

A kompresszor használható csak a gumiabroncs légnyomásának
ellenőrzésére és beállítására is. Kössük le a gyorscsatlakozót
(A-19. ábra), és csatlakoztassuk közvetlenül a felfújni kívánt
kerék szelepéhez.
A TARTÁLY CSERÉJE
Az alábbiak szerint járjunk el:
❍kössük le a csatlakozót (A-20. ábra), és kössük le a B csövet;
❍az óramutató járásával ellentétesen forgatva emeljük le a cseré-
lendő tartályt;
❍helyezzük fel az új tartályt, és forgassuk az óramutató járá-
sával megegyezően;
❍kössük vissza az A csatlakozót, és csatlakoztassuk a B csövet
a helyére;
20. ábraA0J0115m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:45 Pagina 177

178SZÜKSÉGHELYZETBEN
IZZÓCSERE
ÁLTALÁNOS TUDNIVALÓK
❍
Csere előtt vizsgáljuk meg az izzó és a foglalat érintkezőit is,
hogy nem oxidálódtak-e;
❍csak az eredetivel azonos típusú és teljesítményű izzót hasz-
náljunk a cseréhez;
❍a fényszóróizzó cseréje után, a biztonság érdekében mindig
ellenőrizzük a fényszóró-beállítást is;
❍Ha valamelyik izzó nem működik, először mindig ellenőriz-
zük az áramkörét védő biztosítékot, mielőtt az izzócseréhez
hozzákezdenénk: a biztosítékok elhelyezkedésére vonatko-
zó tudnivalókat a jelen fejezet „Biztosítékcsere” című részé-
ben találjuk meg;

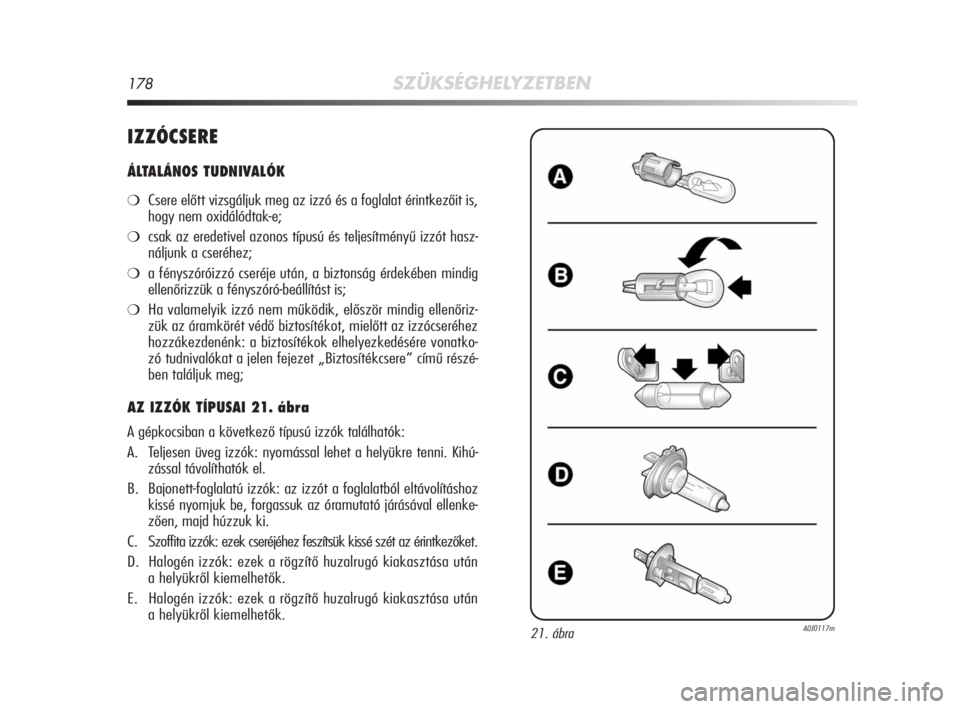

AZ IZZÓK TÍPUSAI 21. ábra
A gépkocsiban a következő típusú izzók találhatók:
A. Teljesen üveg izzók: nyomással lehet a helyükre tenni. Kihú-
zással távolíthatók el.
B. Bajonett-foglalatú izzók: az izzót a foglalatból eltávolításhoz
kissé nyomjuk be, forgassuk az óramutató járásával ellenke-
zően, majd húzzuk ki.
C. Szoffita izzók: ezek cseréjéhez feszítsük kissé szét az érintkezőket.
D. Halogén izzók: ezek a rögzítő huzalrugó kiakasztása után
a helyükről kiemelhetők.
E. Halogén izzók: ezek a rögzítő huzalrugó kiakasztása után
a helyükről kiemelhetők.
21. ábraA0J0117m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:45 Pagina 178

5/21W
–
55 W
55 W
D1S
21 W
21 W
5 W
–
–
5 W
55 W
21 W
21 W
10 W
5 W
5 W
5 WA
–
D
D
–
B
B
A
–
–
A
E
B
B
C
A
C
A
SZÜKSÉGHELYZETBEN179
4
W21/5W
LED
H7
H7
F
WY21W
P21W
W5W
LED
LED
W5W
H1
P21W
P21W
C10W
W5W
C5W
W5W

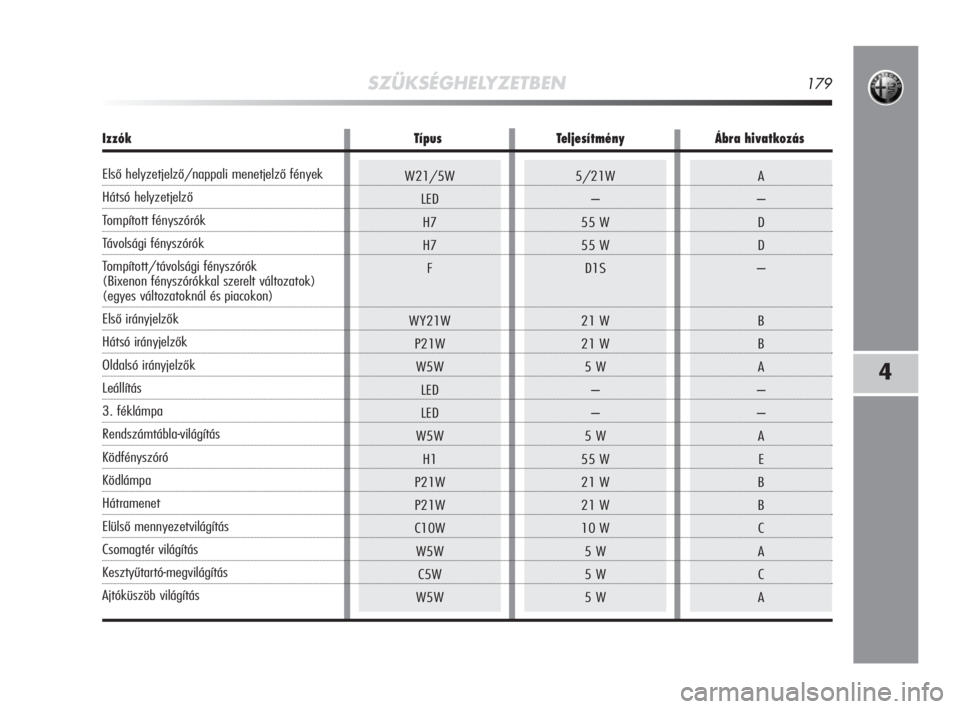

Izzók Típus Teljesítmény Ábra hivatkozás
Első helyzetjelző/nappali menetjelző fények
Hátsó helyzetjelző
Tompított fényszórók
Távolsági fényszórók
Tompított/távolsági fényszórók
(Bixenon fényszórókkal szerelt változatok)
(egyes változatoknál és piacokon)
Első irányjelzők
Hátsó irányjelzők
Oldalsó irányjelzők
Leállítás
3. féklámpa
Rendszámtábla-világítás
Ködfényszóró
Ködlámpa
Hátramenet
Elülső mennyezetvilágítás
Csomagtér világítás
Kesztyűtartó-megvilágítás
Ajtóküszöb világítás
163-200 Alfa MiTo HU 2ed 1-02-2010 11:45 Pagina 179

180SZÜKSÉGHELYZETBEN
KÜLSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ FÉNYSZÓRÓCSOPORT 22. ábra
A helyzetjelző, a tompított fényszóró, a távolsági fényszóró és az
irányjelző izzóit foglalja magában. A lámpaegységben elhelyezett
izzók elrendezése a következő:
A. Helyzetjelző/nappali menetjelző fények és távolsági fényszórók;
B. Tompított fényszórók;
C. Irányjelzők.
HELYZETJELZŐ/NAPPALI MENETJELZŐ FÉNYEK
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a fedelet (A-22. ábra);
❍húzzuk ki a foglalatot (B-23. ábra), vegyük ki az izzót, és
cseréljük ki;
❍szereljük vissza a B foglalatot, meggyőződve helyes rögzü-
léséről;
❍szereljük vissza a fedelet (A-22. ábra).
TÁVOLSÁGI FÉNYSZÓRÓK
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a fedelet (A-22. ábra);
❍húzzuk ki a foglalatot (C-23. ábra), vegyük ki az izzót, és
cseréljük ki;
❍szereljük vissza a foglalatot, meggyőződve helyes rögzüléséről;
❍szereljük vissza a fedelet (A-22. ábra).
22. ábraA0J0021m23. ábraA0J0041m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 180

SZÜKSÉGHELYZETBEN181
4
TOMPÍTOTT FÉNYSZÓRÓK
Izzószálas fényforrással
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a fedelet (B-22. ábra);
❍távolítsuk el az izzót védő fedelet (A-24. ábra);
❍húzzuk ki az izzót, és cseréljük ki;
❍szereljük vissza a foglalatot, meggyőződve helyes rögzüléséről;
❍szereljük vissza a fedelet (B-22. ábra).
Gázkisüléses (Bixenon) tompított fényszórókkal
(egyes változatoknál és piacokon)
IRÁNYJELZŐK
Első

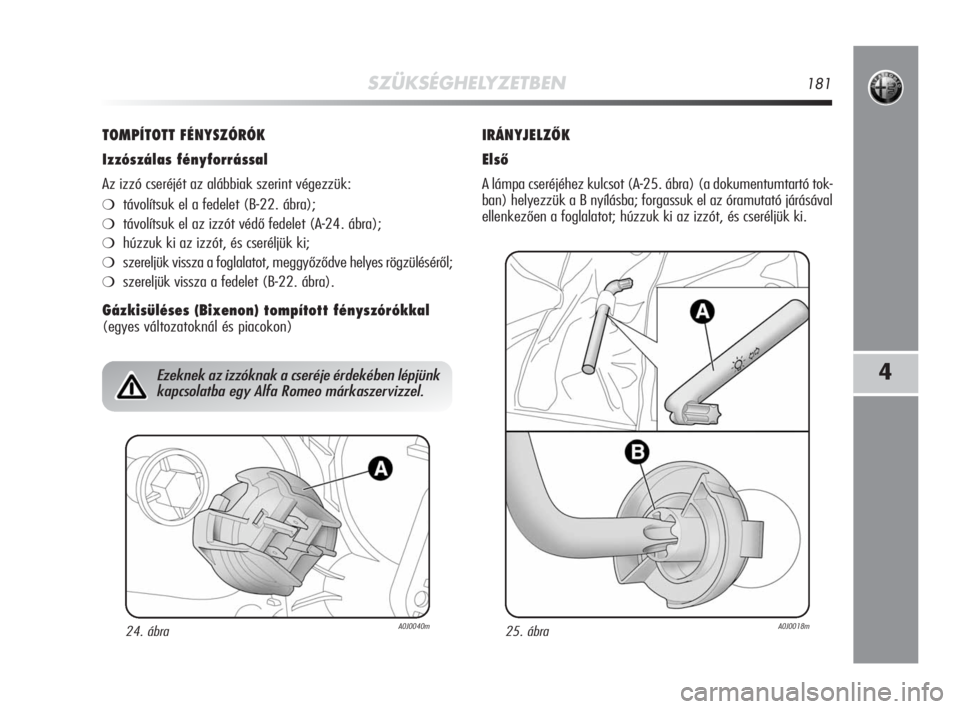

A lámpa cseréjéhez kulcsot (A-25. ábra) (a dokumentumtartó tok-
ban) helyezzük a B nyílásba; forgassuk el az óramutató járásával
ellenkezően a foglalatot; húzzuk ki az izzót, és cseréljük ki.
24. ábraA0J0040m
Ezeknek az izzóknak a cseréje érdekében lépjünk
kapcsolatba egy Alfa Romeo márkaszervizzel.
25. ábraA0J0018m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 181

182SZÜKSÉGHELYZETBEN
Oldalsó
Az izzó cseréjét az alábbiak szerint végezzük:
❍a lámpatestre (A-26. ábra) úgy fejtsünk ki erőt, hogy a B rög-
zítőrugó összenyomódjon, majd húzzuk ki az egységet;
❍forgassuk el az óramutató járásával ellenkezően a C foglalatot,
húzzuk ki az izzót, és cseréljük ki;
❍az óramutató járásával megegyezően forgatva helyezzük vissza
a C foglalatot a lámpatestbe;
❍helyezzük vissza a lámpatestet, ügyelve a belső B rögzítőrugó
biztos beakadására.
KÖDFÉNYSZÓRÓK
(egyes változatoknál és piacokon)
Ezeknek az izzóknak a cseréje érdekében lépjünk kapcsolatba egy
Alfa Romeo márkaszervizzel.
HÁTSÓ LÁMPATESTEK
A lámpatesthez a csomagtér oldalkárpitján keresztül férhetünk hoz-
zá (lásd 27. ábra). A helyzetjelző, az irányjelző és a féklámpa
izzókat foglalja magában.
HELYZETJELZŐK/FÉKLÁMPÁK
LED-esek. A csere érdekében lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel.
IRÁNYJELZŐK
Az izzó cseréje érdekében húzzuk ki a foglalatot (A-27. ábra).
26. ábraA0J0042m27. ábraA0J0043m
163-200 Alfa MiTo HU 2ed 1-02-2010 11:46 Pagina 182

SZÜKSÉGHELYZETBEN183
4
HÁTSÓ KÖDLÁMPÁK/HÁTRAMENETI LÁMPÁK

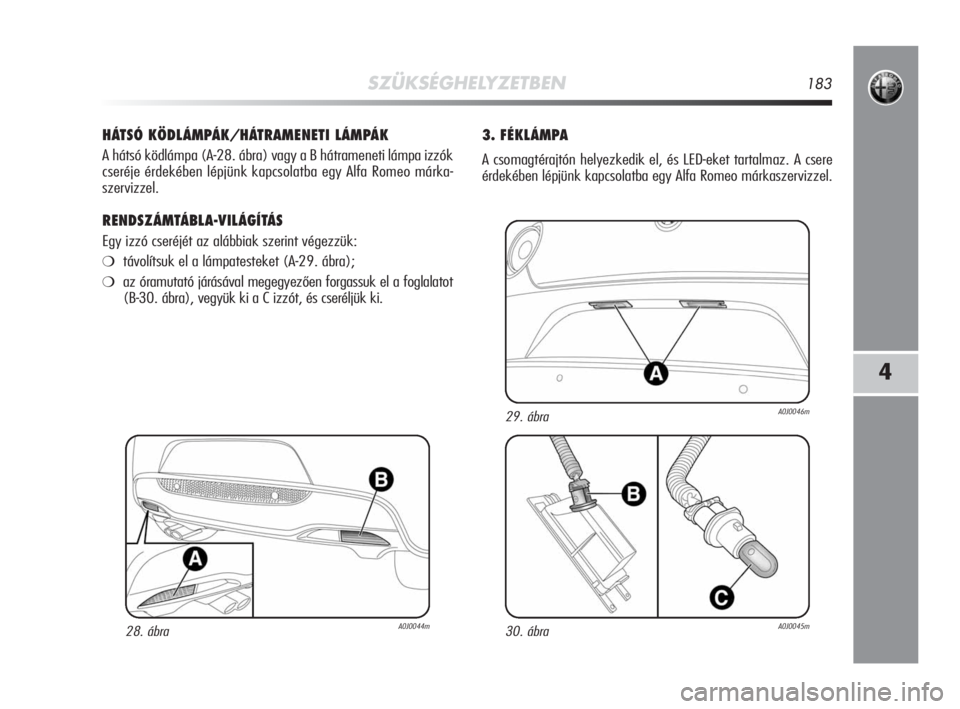

A hátsó ködlámpa (A-28. ábra) vagy a B hátrameneti lámpa izzók
cseréje érdekében lépjünk kapcsolatba egy Alfa Romeo márka-
szervizzel.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a lámpatesteket (A-29. ábra);
❍az óramutató járásával megegyezően forgassuk el a foglalatot
(B-30. ábra), vegyük ki a C izzót, és cseréljük ki.
3. FÉKLÁMPA
A csomagtérajtón helyezkedik el, és LED-eket tartalmaz. A csere
érdekében lépjünk kapcsolatba egy Alfa Romeo márkaszervizzel.
28. ábraA0J0044m30. ábraA0J0045m
29. ábraA0J0046m
