2010 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

64ISMERKEDÉS A GÉPKOCSIVAL
FŰTŐ-/LÉGKONDICIONÁLÓ BERENDEZÉS

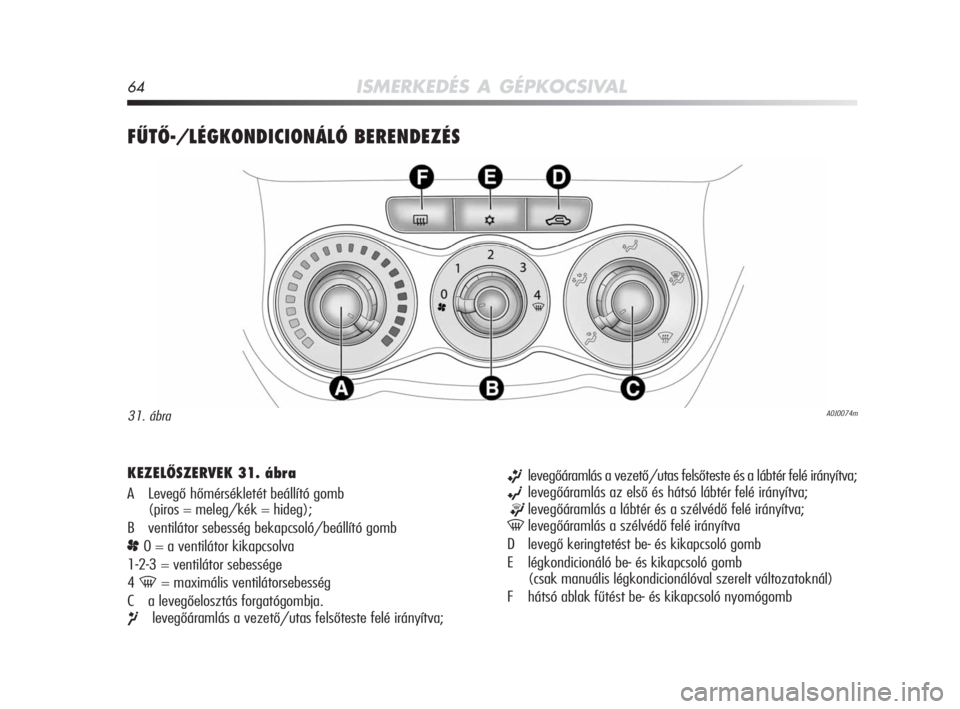

A0J0074m31. ábra
KEZELŐSZERVEK 31. ábra
A Levegő hőmérsékletét beállító gomb
(piros = meleg/kék = hideg);
B ventilátor sebesség bekapcsoló/beállító gomb
p0 = a ventilátor kikapcsolva
1-2-3 = ventilátor sebessége
4
-= maximális ventilátorsebesség
C a levegőelosztás forgatógombja.
¶levegőáramlás a vezető/utas felsőteste felé irányítva;
ßlevegőáramlás a vezető/utas felsőteste és a lábtér felé irányítva;
©levegőáramlás az első és hátsó lábtér felé irányítva;
®levegőáramlás a lábtér és a szélvédő felé irányítva;
-levegőáramlás a szélvédő felé irányítva
D levegő keringtetést be- és kikapcsoló gomb
E légkondicionáló be- és kikapcsoló gomb
(csak manuális légkondicionálóval szerelt változatoknál)
F hátsó ablak fűtést be- és kikapcsoló nyomógomb
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 64

ISMERKEDÉS A GÉPKOCSIVAL65
1
AZ UTASTÉR SZELLŐZTETÉSE
A jó szellőzés érdekében az alábbiakat végezzük el:
❍az A gombot forgassuk a kék mezőbe;
❍nyomjuk meg a D gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
❍a C gombot forgassuk ebbe az állásba¶;
❍a B gombot forgassuk a kívánt sebességre.
LÉGKONDICIONÁLÁS (hűtés)
(csak manuális légkondicionálóval ellátott
változatoknál)
A hűtés érdekében az alábbiak szerint járjunk el:
❍az A gombot forgassuk a kék mezőbe;
❍nyomjuk meg a D gombot a belső levegő keringtetés bekap-
csolásához (a gombon lévő led világít);
❍a C gombot forgassuk ebbe az állásba¶;
❍nyomjuk meg az E gombot a légkondicionáló bekapcsolásához,
és forgassuk a B gombot legalább az 1-re (1. sebességfokozat);
a gyorsabb eredmény érdekében a B gombot forgassuk a 4
-
szimbólumhoz (maximális ventilátor sebesség).
Hűtés beállítása
❍
az A gombot forgassuk jobbra a hőmérséklet növelése ér-
dekében;
❍nyomjuk meg a D gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
❍a B gombot forgassuk a ventilátor sebesség csökkentéséhez.
AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:
❍az A gombot forgassuk a piros mezőbe;
❍a C gombot forgassuk a kívánt szimbólumhoz;
❍a B gombot forgassuk a kívánt sebességre.
Gyors fűtés
A gyors felmelegítés érdekében az alábbiakat végezzük el:
❍az A gombot forgassuk a piros mezőbe;
❍nyomjuk meg a D gombot a belső levegő keringtetés bekap-
csolásához;
❍a C gombot forgassuk ebbe az állásba: ©;
❍a B gombot forgassuk a 4 -szimbólumhoz (maximális ventilátor
sebesség).
Ezt követőn a kezelőszervekkel állítsuk be a kívánt kényelmi
feltételeknek megfelelő állapotot, és a párásodás megelőzése
érdekében nyomjuk meg a D gombot a belső levegő keringte-
tés kikapcsolásához (a gombon lévő led nem világít);
FIGYELMEZTETÉS: Hideg motor esetén a gyors felmelegedéshez
szükség van néhány percre.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 65

66ISMERKEDÉS A GÉPKOCSIVAL
AZ ELÜLSŐ ABLAKÜVEGEK
GYORS PÁRA- ÉS JÉGMENTESÍTÉSE
(SZÉLVÉDŐ ÉS OLDALABLAKOK)
A légkondicionáló nagyon jól használható a páramentesítés meg-
gyorsítására. Az előbbiek szerinti beállítások után az E gomb meg-
nyomásával kapcsoljuk be a légkondicionáló rendszert.
Az alábbiak szerint járjunk el:
❍az A gombot forgassuk a piros mezőbe;
❍a B gombot forgassuk a 4 -szimbólumhoz (maximális ventil-
átor sebesség);
❍a C gombot forgassuk ebbe az állásba: -;
❍nyomjuk meg a D gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
A pára-/jégmentes állapot elérésekor a kezelőszervekkel állítsuk
be a kívánt kényelmi feltételeknek megfelelő állapotot.
Ablaküvegek páramentesítése
A légkondicionáló nagyon jól használható a páramentesítés ellen
magas külső páratartalom esetén.
Magas külső páratartalom esetén és/vagy esős időben és/vagy
magas külső és belső hőmérséklet-különbség esetén a következő
beállításokat végezzük az ablakok páramentesítéséhez:
❍az A gombot forgassuk a piros mezőbe;
❍nyomjuk meg a D gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
❍a C gombot forgassuk ebbe a pozícióba: -, innen átállíthatjuk
a
®pozícióba, ha nem észlelhető párásodás;
❍a B gombot forgassuk a 2. sebességre.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 66

ISMERKEDÉS A GÉPKOCSIVAL67
1
HÁTSÓ ABLAK PÁRA- ÉS JÉGMENTESÍTÉSE
Nyomjuk meg az F (() gombot a funkció be-/kikapcsolásához.
A funkció 20 percnyi működés után automatikusan kikapcsol.
Egyes változatoknál és piacokon a gomb megnyomására
(be-
kapcsol a külső visszapillantó tükrök, a fűtött szélvédő (egyes
változatoknál és piacokon) és a fűtött fúvókák (egyes válto-
zatoknál és piacokon) pára-/jégmentesítése.
FIGYELMEZTETÉS A károsodás megelőzése és a megfelelő működés
biztosítása érdekében ne ragasszunk címkét, matricát a hátsó ablak
belső felületén lévő fűtőszálakra.
BELSŐ LEVEGŐ KERINGTETÉS
Nyomjuk meg a D (T) gombot úgy, hogy a gombon lévő
LED bekapcsoljon. A szennyezett külső levegő bejutásának meg-
akadályozása érdekében alagútban vagy forgalmi dugóban tan-
ácsos a belső levegő keringtetés funkciót bekapcsolni.
Kerüljük a funkció hosszabb ideig tartó használatát, különösen,
ha többen utaznak a gépkocsiban, mert jelentősen fokozza az
ablakok párásodási hajlamát.
FIGYELMEZTETÉS A belső levegő keringtetés funkció használata
lehetővé teszi a rendszer működésének (az utastér felfűtésének
vagy lehűtésének) meggyorsítását. Azonban nem ajánlatos
bekapcsolni esős, hideg időben, mert ilyenkor jelentősen növeli
az ablakok párásodási hajlamát.
A BERENDEZÉS KARBANTARTÁSA
A légkondicionáló berendezést a téli időszakban is havonta legalább
egyszer, kb. 10 perces időtartamra be kell kapcsolni. A nyári évszak
beállta előtt ellenőriztessük a berendezés működőképességét egy
Alfa Romeo márkaszervizben.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 67

68ISMERKEDÉS A GÉPKOCSIVAL
AUTOMATA, KÉTZÓNÁS LÉGKONDICIONÁLÓ RENDSZER (egyes változatoknál és piacokon)
EFGABC
L
D
NHIM
A0J0037m32. ábra
KEZELŐSZERVEK 32. ábra
A a MONO funkciót bekapcsoló gomb (a beállított utas/vezető
oldali hőmérsékletek összehangolása);
B légkondicionáló kompresszor be- és kikapcsoló gomb;
C belső levegő keringtetést be- és kikapcsoló gomb;D kijelző;
E légkondicionáló berendezés kikapcsoló gomb
F MAX-DEF funkció bekapcsoló gomb (elülső ablaküvegek gyors
pára- és jégmentesítése);
G hátsó ablak fűtést be- és kikapcsoló nyomógomb;
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 68

ISMERKEDÉS A GÉPKOCSIVAL69
1
Ezek a funkciók kézzel is szabályozhatók, ami azt jelenti, hogy
a rendszeren beavatkozva egy vagy több funkció kiválasztható,
és állításukkal a paraméterek módosíthatók. Így kikapcsol a kéz-
zel megváltoztatott funkciók automatikus szabályozása, ame-
lyeknél a rendszer csak biztonsági okokból avatkozik be.
A kézi beállítások mindig előnyt élveznek az automatikus műkö-
déssel szemben, és tárolásra kerülnek az AUTO gomb ismételt
megnyomásáig, kivételt képeznek azok az esetek, amikor a rend-
szer különleges biztonsági feltételek miatt beavatkozik.
Az egyes funkciók kézi beállítása nem befolyásolja a többi funk-
ció automatikus szabályozását. Az utastérbe bejuttatott levegő
mennyisége független a jármű sebességétől, mivel azt az
elektronikus szabályozású ventilátor biztosítja. A belépő levegő
hőmérsékletének szabályozása mindig automatikusan történik
a kijelzőn beállított hőmérsékletek függvényében (kivéve,
amikor a berendezés kikapcsolt vagy egyes esetekben, amikor
a légkondicionáló kompresszor kikapcsolt).
A rendszer az alábbiak kézi beállítását vagy módosítását teszi
lehetővé:
❍vezető és utas oldali levegőhőmérséklet;
❍ventilátorsebesség beállítása (folyamatos változtatással);
❍levegőelosztás 7 állásba (vezető és utas oldal);
❍légkondicionáló kompresszor bekapcsolása;
❍egyzónás/kétzónás levegőelosztás prioritás;
❍gyors pára- és jégmentesítés funkció;
❍belső levegő keringtetés;
❍hátsó ablak fűtés;
❍a rendszer kikapcsolása. H AUTO funkciót (automatikus működés) bekapcsoló nyomógomb
és utas oldali levegőhőmérsékletet beállító forgatógomb;
I utas oldali levegőelosztást választó gomb;
L ventilátor sebesség növelése/csökkentése;
M vezető oldali levegőelosztást választó gomb;
N AUTO funkciót (automatikus működés) bekapcsoló nyomógomb
és vezető oldali levegőhőmérsékletet beállító forgatógomb.
LEÍRÁS
A kétzónás automatikus légkondicionáló az utastér két oldalán
szabályozza a levegő hőmérsékletét/elosztását: a vezető és az
utas oldalon. A rendszer fenntartja az utastér kényelmi szintjét,
és kiegyenlíti a külső időjárási feltételek, beleértve a napsugár-
zás esetleges változásának hatását is, amelyet az erre szolgáló
érzékelő figyel.
Az automatikusan szabályozott funkciók és paraméterek az aláb-
biak:
❍levegőhőmérséklet a vezető és az első utas oldali levegőnyí-
lásoknál;
❍levegőelosztás a vezető és az első utas oldali levegőnyílásoknál;
❍a ventilátor sebessége (a levegőáramlás folyamatos változ-
tatása);
❍a kompresszor bekapcsolása (a levegő hűtésére/pára -
mentesítésére);
❍belső levegő keringtetés.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 69

70ISMERKEDÉS A GÉPKOCSIVAL
Automatikus működés közben a megfelelő nyomó- vagy forga-
tógombok segítségével bármikor módosítani lehet a beállított
hőmérsékleteket, a levegőelosztást és a ventilátor sebességét:
a berendezés automatikusan módosítja a saját beállításait, hogy
alkalmazkodjon az új igényekhez.
A teljesen automatikus működés (FULL AUTO) során az utastérbe
jutó levegő elosztását és/vagy mennyiségét és/vagy a légkondi-
cionáló kompresszor bekapcsolását és/vagy a belső levegő
keringtetést megváltoztatva eltűnik a FULL felirat.
Így a légkondicionáló, a kézzel megváltoztatott funkciók kivé-
telével, folytatja az összes funkció automatikus kezelését. A szel-
lőzőventilátor sebessége egységes az utastér összes zónájában.
LEVEGŐHŐMÉRSÉKLET BEÁLLÍTÁSA
Forgassuk az N vagy H gombot jobbra vagy balra az utastér bal
első (N gomb) és jobb oldali (H gomb) zóna levegőhőmérsékle-
tének beállítása érdekében.
A beállított hőmérsékletek megjelennek a kijelzőn.
A MONO gomb megnyomásával egyenlővé tehetjük a két zóna
közötti hőmérsékletet: az N gomb forgatásával tudunk egyforma
hőmérsékletet beállítani.
A két zóna különálló hőmérséklet- és levegőelosztás beállításához
való visszatéréshez forgassuk el az N vagy H gombot, vagy nyomjuk
meg ismét a MONO gombot (amikor a gombon világít a led).
Ha a gombokat teljesen elforgatjuk jobbra vagy balra, a HI ( maxi-
mális fűtés) vagy LO (maximális hűtés) funkciók kapcsolnak be.
A funkciók kikapcsolásához a hőmérséklet gomb elforgatásával állít-
suk be a kívánt hőmérsékletet.
A LÉGKONDICIONÁLÓ RENDSZER BEKAPCSOLÁSA
A rendszer különféle módokon kapcsolható be: ajánlott minden-
esetre az AUTO gombok egyikének megnyomásával és a gomb-
ok elforgatásával a kívánt hőmérsékletek beállítása. A vezető és
utas oldali hőmérséklet eltérő értékekre beállítható, de ezek köz-
ött a maximális különbség 7 °C lehet.
Így a rendszer teljesen automatikusan kezd működni, szabályozva
az utastérbe jutó levegő hőmérsékletét, mennyiségét és elosz-
tását, valamint kezelve a belső levegő keringtetés funkciót és
a légkondicionáló kompresszor bekapcsolását.
Teljesen automatikus működés esetén manuális beavatkozással
az alábbi funkciók esetleges bekapcsolása lehetséges:
❍MONO, az utas oldali hőmérséklet és levegőelosztás össze-
hangolása a vezető oldali értékekkel;
❍Tbelső levegő keringtetés (a belső levegő keringtetés mind-
ig be- vagy kikapcsolt);
❍-az első ablakok, a hátsó ablak és a külső visszapillantó
tükrök pára-/jégmentesítésének meggyorsítására;
❍(a hátsó ablak és a külső visszapillantó tükrök pára-/jég-
mentesítésére.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 70

ISMERKEDÉS A GÉPKOCSIVAL71
1
FULL AUTO üzemmódban a légkondicionáló automatikusan kezeli
a levegőelosztást; az I és M gombokon lévő ledek nem világítanak.
A levegőelosztás manuálisan bekapcsolt állapotát a kiválasztott
gombokon lévő ledek kigyulladása jelzi.
Kombinált funkcióban egy gomb megnyomására az adott funkció
a már beállított funkciókkal egyidejűleg bekapcsol. Ha viszont egy
már aktív funkció gombját nyomjuk meg, az törlődik és a hozzá
tartozó led kialszik. Egy manuális beállítást követően az automa-
tikus elosztás visszakapcsolásához
nyomjuk meg az AUTO gombot.
Amikor a vezető a szélvédő felé irányítja a levegőelosztást, auto-
matikusan az utas oldalon is a szélvédő felé irányul a levegőel-
osztás. Ezután az utas választhat ettől eltérő levegőelosztást,
a megfelelő gombok megnyomásával.LEVEGŐELOSZTÁS MEGVÁLASZTÁSA
A gombok megnyomásával manuálisan választhatunk a utastér bal
és jobb oldalának 7 különféle levegőelosztási módja között:
NA levegőáramlás irányítása a szélvédő és az első oldalablakok
felé pára- és jégmentesítésre.
˙A levegőáramlás irányítása a műszerfali középső/oldalsó
levegőnyílások felé a felsőtest és az arc hűtésére a meleg
évszakokban.
OA levegőáramlás irányítása az első és hátsó lábtér felé. Ez
a levegőelosztási mód lehetővé teszi az utastér legrövidebb idő
alatti felfűtését, azonnal melegérzetet biztosítva.
˙
OA levegőáramlás megosztása a lábtérbe irányuló (melegebb
levegő), a műszerfali középső és oldalsó (hűvösebb levegő)
levegőnyílások között. Ez a levegőelosztás a köztes évszak-
okban hasznos (tavasszal és ősszel), napsütésben.
N
OA levegőáramlás megosztása a lábtérbe irányuló, valamint
a szélvédő és az első oldalablakok pára- és jégmentesítésére
szolgáló levegőnyílások között. Ez a levegőelosztási mód az
utastér megfelelő fűtése mellett az ablakok párásodásának
megelőzését is biztosítja.
N
˙A levegőáramlás megosztása a szélvédő pára- és jégmentesíté-
sére szolgáló és a műszerfal középső és oldalsó levegőnyílások
között. Ez a levegőelosztás lehetővé teszi a levegő szélvédő felé
irányítását napsütésben.
NLevegőáramlás megosztása a jármű összes levegőnyílása között.˙
O
001-130 Alfa MiTo HU 2ed 1-02-2010 11:42 Pagina 71
