2010 Alfa Romeo MiTo Kezelési és karbantartási útmutató (in Hungarian)

96ISMERKEDÉS A GÉPKOCSIVAL
ELEKTROMOS ABLAKEMELŐK
A vezető oldali első ablakemelők automatikus nyitás/zárás funk-
cióval rendelkeznek.
KEZELŐSZERVEK
Vezető oldali ajtó 57. ábra
A vezető oldali ajtópanelek burkolatán helyezkednek el a nyomó-
gombok, amelyek a gyújtáskulcs MAR állásában az alábbiakat
vezérlik:
A: a bal oldali ablak nyitása/zárása
B: a jobb oldali ablak nyitása/zárása
Folyamatos, automatikus működtetés
(egyes változatoknál és piacokon)
A két gomb valamelyikének fél másodpercnél hosszabb ideig tör-
ténő megnyomására lép működésbe. Az üveg megáll, amikor
végállásba ér, vagy ha ismét megnyomjuk a gombot:
❍Vezető oldal: zárás/nyitás
❍Utas oldal: csak nyitás
❍Becsípődésgátló berendezéssel szerelt változatoknál: vezető
és utas oldalon: zárás/nyitás.
Becsípődésgátló biztonsági berendezés
(egyes változatoknál és piacokon)
A gépkocsi becsípődésgátló funkcióval rendelkezik az ablaküvegek
záródásakor.
Ez a biztonsági rendszer érzékeli, ha az ablaküveg záródása során
valamilyen akadály kerül az üveg útjába; ilyen esetben az érzékelő
megállítja a mozgást, és az üveg pozíciójától függően visszafelé moz-
gatja azt. Ez a berendezés akkor is hasznos, amikor az utastérben
lévő gyerekek véletlenül működtetik az ablakmozgatást.
A becsípődésgátló működés aktív mind manuális, mind automati-
kus ablakemelés esetén. A becsípődésgátló rendszer beavatkozása
esetén az ablak mozgása megáll, és visszafelé irányuló mozgás
indul meg. Ez idő alatt nem lehet működtetni az ablakot semmi-
lyen módon.
57. ábraA0J0023m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 96

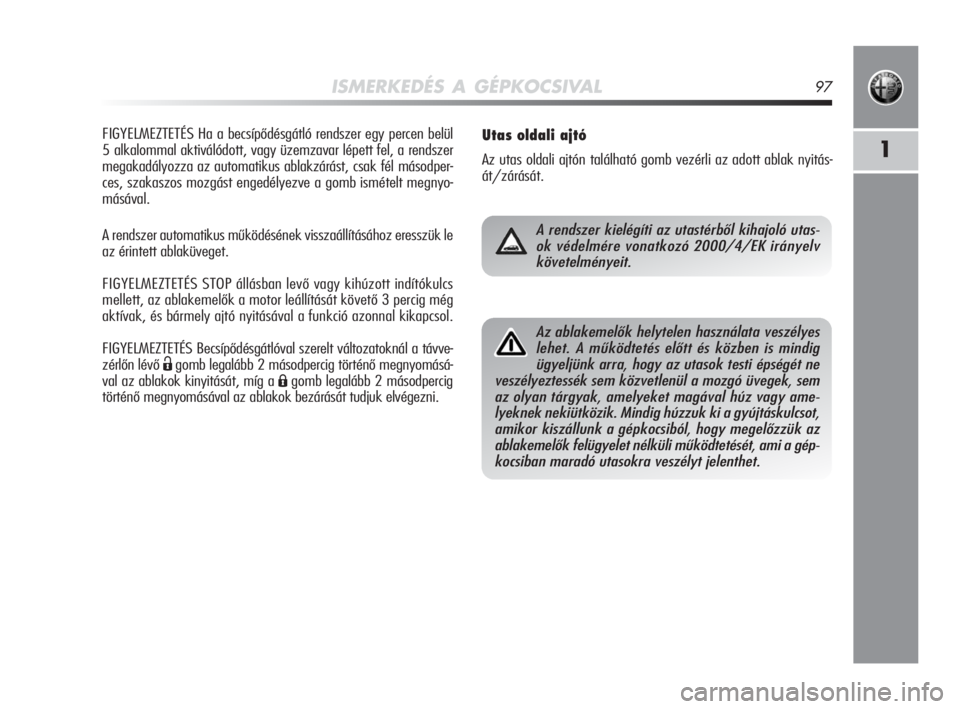

ISMERKEDÉS A GÉPKOCSIVAL97
1
FIGYELMEZTETÉS Ha a becsípődésgátló rendszer egy percen belül
5 alkalommal aktiválódott, vagy üzemzavar lépett fel, a rendszer
megakadályozza az automatikus ablakzárást, csak fél másodper-
ces, szakaszos mozgást engedélyezve a gomb ismételt megnyo-
másával.
A rendszer automatikus működésének visszaállításához eresszük le
az érintett ablaküveget.
FIGYELMEZTETÉS STOP állásban levő vagy kihúzott indítókulcs
mellett, az ablakemelők a motor leállítását követő 3 percig még
aktívak, és bármely ajtó nyitásával a funkció azonnal kikapcsol.
FIGYELMEZTETÉS Becsípődésgátlóval szerelt változatoknál a távve-
zérlőn lévő
Ëgomb legalább 2 másodpercig történő megnyomásá-
val az ablakok kinyitását, míg a
Ágomb legalább 2 másodpercig
történő megnyomásával az ablakok bezárását tudjuk elvégezni.
Utas oldali ajtó
Az utas oldali ajtón található gomb vezérli az adott ablak nyitás-
át/zárását.
A rendszer kielégíti az utastérből kihajoló utas-
ok védelmére vonatkozó 2000/4/EK irányelv
követelményeit.
Az ablakemelők helytelen használata veszélyes
lehet. A működtetés előtt és közben is mindig
ügyeljünk arra, hogy az utasok testi épségét ne
veszélyeztessék sem közvetlenül a mozgó üvegek, sem
az olyan tárgyak, amelyeket magával húz vagy ame-
lyeknek nekiütközik. Mindig húzzuk ki a gyújtáskulcsot,
amikor kiszállunk a gépkocsiból, hogy megelőzzük az
ablakemelők felügyelet nélküli működtetését, ami a gép-
kocsiban maradó utasokra veszélyt jelenthet.
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 97

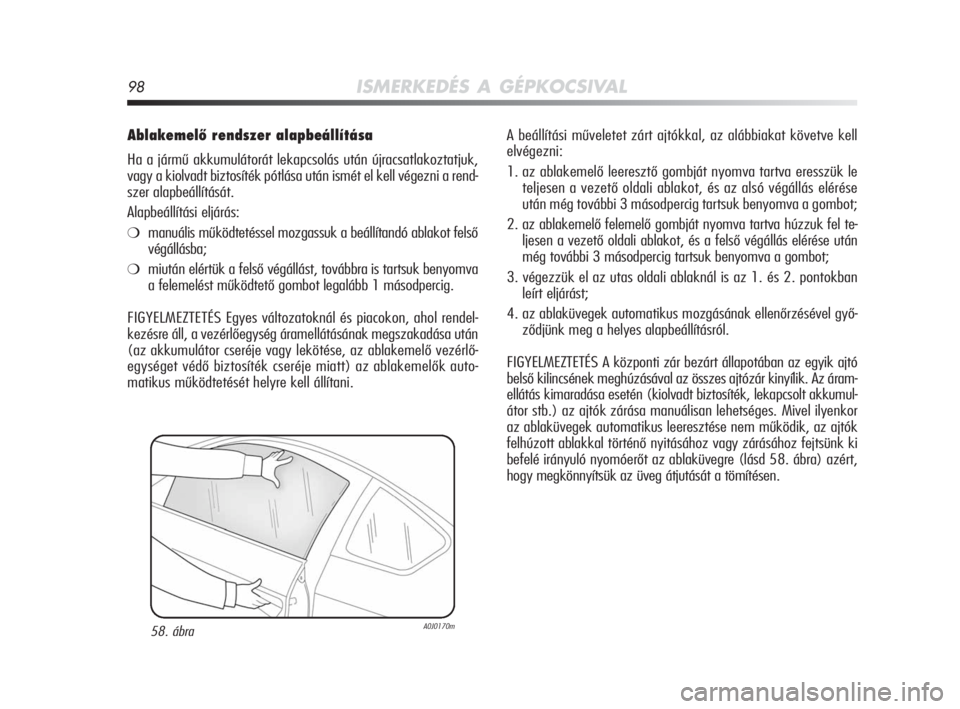

98ISMERKEDÉS A GÉPKOCSIVAL
Ablakemelő rendszer alapbeállítása
Ha a jármű akkumulátorát lekapcsolás után újracsatlakoztatjuk,
vagy a kiolvadt biztosíték pótlása után ismét el kell végezni a rend-
szer alapbeállítását.
Alapbeállítási eljárás:
❍manuális működtetéssel mozgassuk a beállítandó ablakot felső
végállásba;
❍miután elértük a felső végállást, továbbra is tartsuk benyomva
a felemelést működtető gombot legalább 1 másodpercig.
FIGYELMEZTETÉS Egyes változatoknál és piacokon, ahol rendel-
kezésre áll, a vezérlőegység áramellátásának megszakadása után
(az akkumulátor cseréje vagy lekötése, az ablakemelő vezérlő-
egységet védő biztosíték cseréje miatt) az ablakemelők auto-
matikus működtetését helyre kell állítani.A beállítási műveletet zárt ajtókkal, az alábbiakat követve kell
elvégezni:
1. az ablakemelő leeresztő gombját nyomva tartva eresszük le
teljesen a vezető oldali ablakot, és az alsó végállás elérése
után még további 3 másodpercig tartsuk benyomva a gombot;
2. az ablakemelő felemelő gombját nyomva tartva húzzuk fel te-
ljesen a vezető oldali ablakot, és a felső végállás elérése után
még további 3 másodpercig tartsuk benyomva a gombot;
3. végezzük el az utas oldali ablaknál is az 1. és 2. pontokban
leírt eljárást;
4. az ablaküvegek automatikus mozgásának ellenőrzésével győ-
ződjünk meg a helyes alapbeállításról.
FIGYELMEZTETÉS A központi zár bezárt állapotában az egyik ajtó
belső kilincsének meghúzásával az összes ajtózár kinyílik. Az áram-
ellátás kimaradása esetén (kiolvadt biztosíték, lekapcsolt akkumul-
átor stb.) az ajtók zárása manuálisan lehetséges. Mivel ilyenkor
az ablaküvegek automatikus leeresztése nem működik, az ajtók
felhúzott ablakkal történő nyitásához vagy zárásához fejtsünk ki
befelé irányuló nyomóerőt az ablaküvegre (lásd 58. ábra) azért,
hogy megkönnyítsük az üveg átjutását a tömítésen.
58. ábraA0J0170m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 98

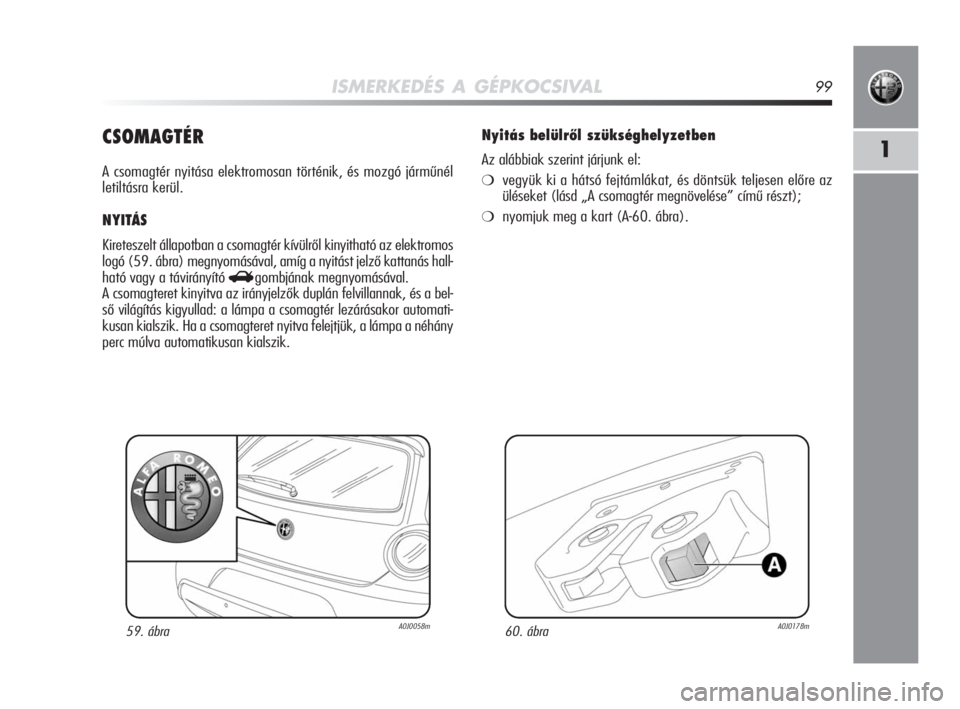

ISMERKEDÉS A GÉPKOCSIVAL99
1CSOMAGTÉR
A csomagtér nyitása elektromosan történik, és mozgó járműnél
letiltásra kerül.
NYITÁS
Kireteszelt állapotban a csomagtér kívülről kinyitható az elektromos
logó (59. ábra) megnyomásával, amíg a nyitást jelző kattanás hall-
ható vagy a távirányító
Rgombjának megnyomásával.
A csomagteret kinyitva az irányjelzők duplán felvillannak, és a bel-
ső világítás kigyullad: a lámpa a csomagtér lezárásakor automati-
kusan kialszik. Ha a csomagteret nyitva felejtjük, a lámpa a néhány
perc múlva automatikusan kialszik.
59. ábraA0J0058m
Nyitás belülről szükséghelyzetben
Az alábbiak szerint járjunk el:
❍vegyük ki a hátsó fejtámlákat, és döntsük teljesen előre az
üléseket (lásd „A csomagtér megnövelése” című részt);
❍nyomjuk meg a kart (A-60. ábra).
60. ábraA0J0178m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 99

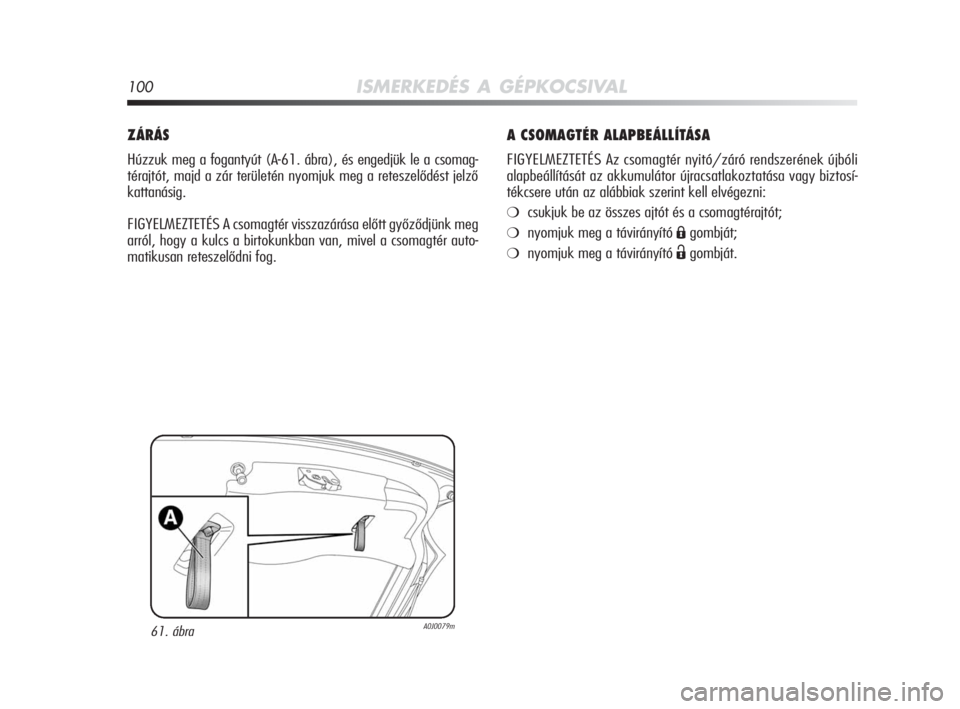

100ISMERKEDÉS A GÉPKOCSIVAL
A CSOMAGTÉR ALAPBEÁLLÍTÁSA
FIGYELMEZTETÉS Az csomagtér nyitó/záró rendszerének újbóli
alapbeállítását az akkumulátor újracsatlakoztatása vagy biztosí-
tékcsere után az alábbiak szerint kell elvégezni:
❍csukjuk be az összes ajtót és a csomagtérajtót;
❍nyomjuk meg a távirányító Ágombját;
❍nyomjuk meg a távirányító Ëgombját.
ZÁRÁS
Húzzuk meg a fogantyút (A-61. ábra), és engedjük le a csomag-
térajtót, majd a zár területén nyomjuk meg a reteszelődést jelző
kattanásig.
FIGYELMEZTETÉS A csomagtér visszazárása előtt győződjünk meg
arról, hogy a kulcs a birtokunkban van, mivel a csomagtér auto-
matikusan reteszelődni fog.
61. ábraA0J0079m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 100

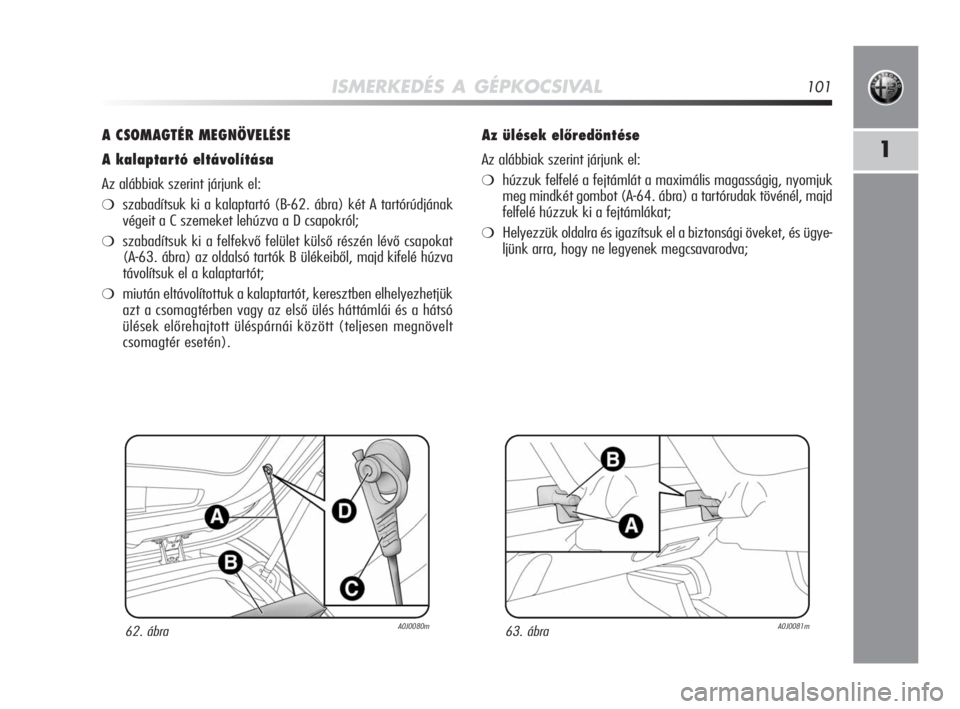

ISMERKEDÉS A GÉPKOCSIVAL101
1
A CSOMAGTÉR MEGNÖVELÉSE
A kalaptartó eltávolítása
Az alábbiak szerint járjunk el:
❍szabadítsuk ki a kalaptartó (B-62. ábra) két A tartórúdjának
végeit a C szemeket lehúzva a D csapokról;
❍szabadítsuk ki a felfekvő felület külső részén lévő csapokat
(A-63. ábra) az oldalsó tartók B ülékeiből, majd kifelé húzva
távolítsuk el a kalaptartót;
❍miután eltávolítottuk a kalaptartót, keresztben elhelyezhetjük
azt a csomagtérben vagy az első ülés háttámlái és a hátsó
ülések előrehajtott üléspárnái között (teljesen megnövelt
csomagtér esetén).
Az ülések előredöntése
Az alábbiak szerint járjunk el:
❍húzzuk felfelé a fejtámlát a maximális magasságig, nyomjuk
meg mindkét gombot (A-64. ábra) a tartórudak tövénél, majd
felfelé húzzuk ki a fejtámlákat;
❍Helyezzük oldalra és igazítsuk el a biztonsági öveket, és ügye-
ljünk arra, hogy ne legyenek megcsavarodva;
62. ábraA0J0080m63. ábraA0J0081m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 101

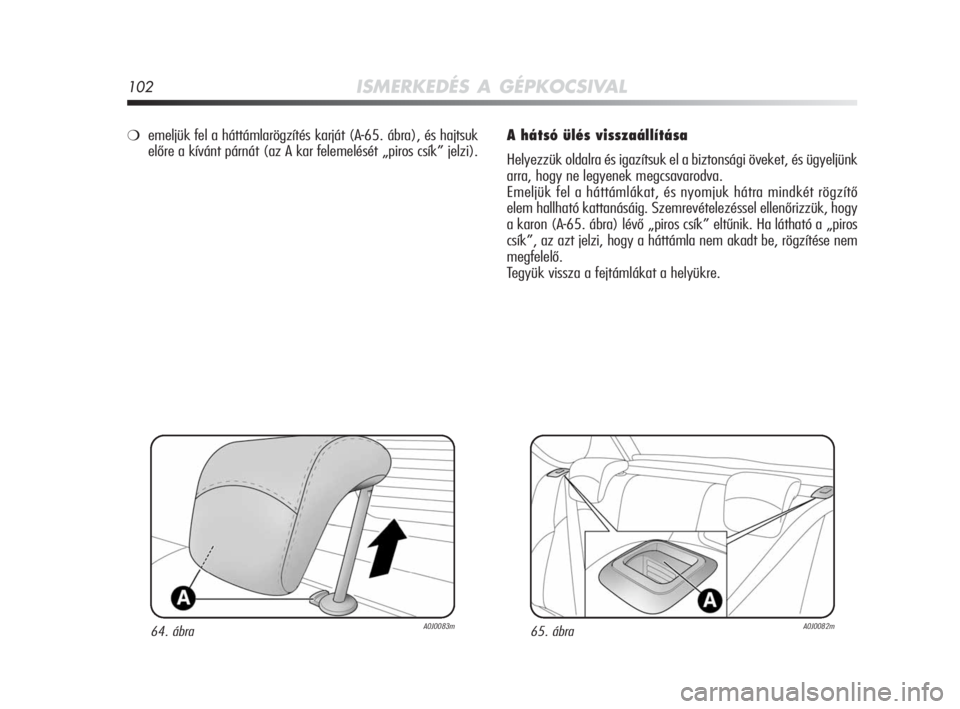

102ISMERKEDÉS A GÉPKOCSIVAL
A hátsó ülés visszaállítása
Helyezzük oldalra és igazítsuk el a biztonsági öveket, és ügyeljünk
arra, hogy ne legyenek megcsavarodva.
Emeljük fel a háttámlákat, és nyomjuk hátra mindkét rögzítő
elem hallható kattanásáig. Szemrevételezéssel ellenőrizzük, hogy
a karon (A-65. ábra) lévő „piros csík” eltűnik. Ha látható a „piros
csík”, az azt jelzi, hogy a háttámla nem akadt be, rögzítése nem
megfelelő.
Tegyük vissza a fejtámlákat a helyükre.
❍emeljük fel a háttámlarögzítés karját (A-65. ábra), és hajtsuk
előre a kívánt párnát (az A kar felemelését „piros csík” jelzi).
64. ábraA0J0083m65. ábraA0J0082m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 102

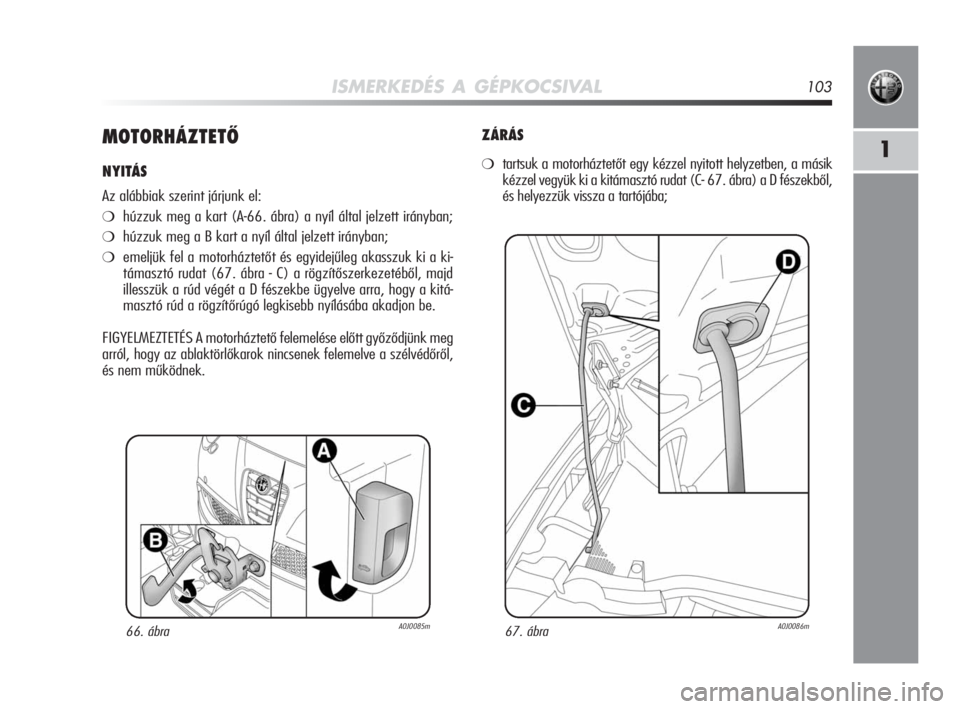

ISMERKEDÉS A GÉPKOCSIVAL103
1MOTORHÁZTETŐ
NYITÁS
Az alábbiak szerint járjunk el:
❍húzzuk meg a kart (A-66. ábra) a nyíl által jelzett irányban;
❍húzzuk meg a B kart a nyíl által jelzett irányban;
❍emeljük fel a motorháztetőt és egyidejűleg akasszuk ki a ki-
támasztó rudat (67. ábra - C) a rögzítőszerkezetéből, majd
illesszük a rúd végét a D fészekbe ügyelve arra, hogy a kitá-
masztó rúd a rögzítőrúgó legkisebb nyílásába akadjon be.
FIGYELMEZTETÉS A motorháztető felemelése előtt győződjünk meg
arról, hogy az ablaktörlőkarok nincsenek felemelve a szélvédőről,
és nem működnek.
66. ábraA0J0085m
ZÁRÁS
❍
tartsuk a motorháztetőt egy kézzel nyitott helyzetben, a másik
kézzel vegyük ki a kitámasztó rudat (C- 67. ábra) a D fészekből,
és helyezzük vissza a tartójába;
67. ábraA0J0086m
001-130 Alfa MiTo HU 2ed 1-02-2010 11:43 Pagina 103
