Lâmpadas Tipo Potência Ref. figura 130
Luzes de mínimos anteriores/Luzes diurnas (D.R.L.)
Luzes de presença posteriores
Faróis de médios
Faróis de máximos
Máximos/Médios
(versões com faróis Bi-Xénon)
(para versões/mercados, se previsto)
Indicador de direcção anterior
Indicador de direcção posterior
Indicador de direcção lateral
Stop
3° Stop
Matrícula
Faróis de nevoeiro
Farol de nevoeiro traseiro
Marcha-atrás
Plafonier anterior
Plafonier da bagageira
Plafonier gaveta porta-objectos
Plafonier das luzes de poças
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 176

177
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
SUBSTITUIÇÃO DA LÂMPADA
EXTERNA
GRUPOS ÓPTICOS ANTERIORES fig. 131
Contêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e direcção. A disposição das lâmpadas é a seguinte:
A.Luzes de mínimos/luzes diurnas e luzes de máximos;
B.Luzes dos médios;
C.Indicadores de direcção.
LUZES DE MÍNIMOS/LUZES DIURNAS (D.R.L.)
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.

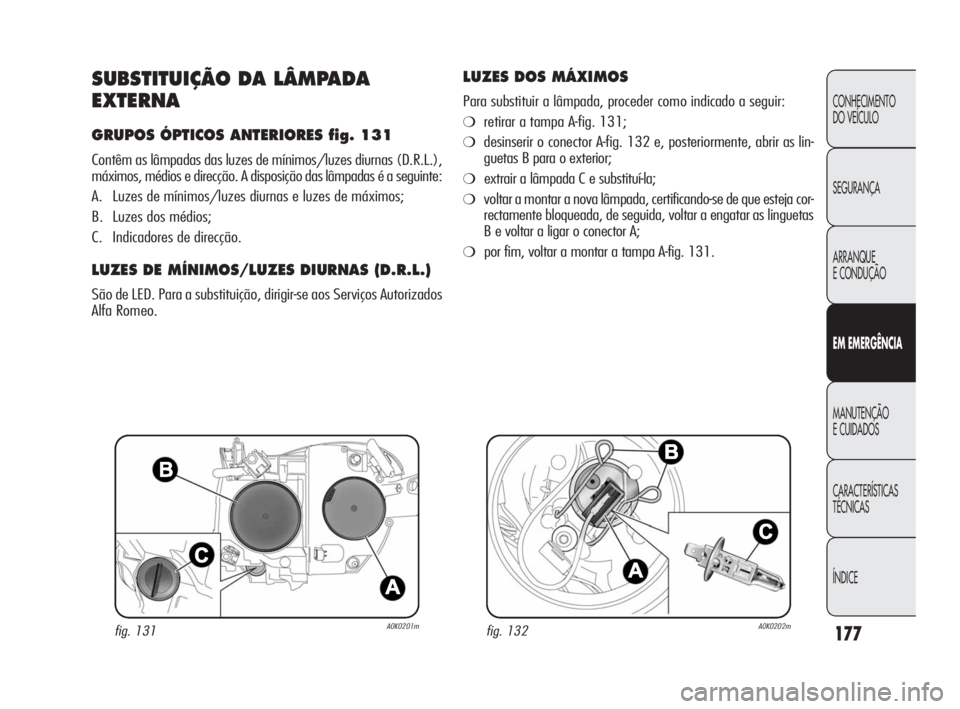

LUZES DOS MÁXIMOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa A-fig. 131;
❍desinserir o conector A-fig. 132 e, posteriormente, abrir as lin-
guetas B para o exterior;
❍extrair a lâmpada C e substituí-la;
❍voltar a montar a nova lâmpada, certificando-se de que esteja cor-
rectamente bloqueada, de seguida, voltar a engatar as linguetas
B e voltar a ligar o conector A;
❍por fim, voltar a montar a tampa A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 177

178
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

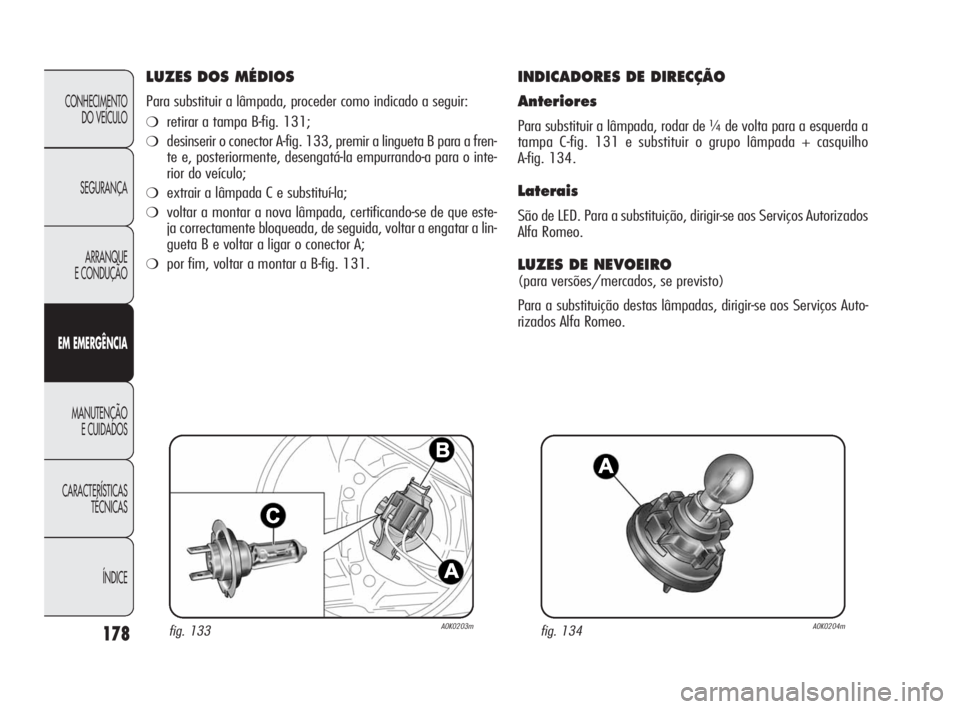

LUZES DOS MÉDIOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa B-fig. 131;
❍desinserir o conector A-fig. 133, premir a lingueta B para a fren-
te e, posteriormente, desengatá-la empurrando-a para o inte-
rior do veículo;
❍extrair a lâmpada C e substituí-la;
❍voltar a montar a nova lâmpada, certificando-se de que este-
ja correctamente bloqueada, de seguida, voltar a engatar a lin-
gueta B e voltar a ligar o conector A;
❍por fim, voltar a montar a B-fig. 131.
INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, rodar de ¼ de volta para a esquerda a
tampa C-fig. 131 e substituir o grupo lâmpada + casquilho
A-fig. 134.
Laterais
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços Auto-
rizados Alfa Romeo.
fig. 133A0K0203mfig. 134A0K0204m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 178

179
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

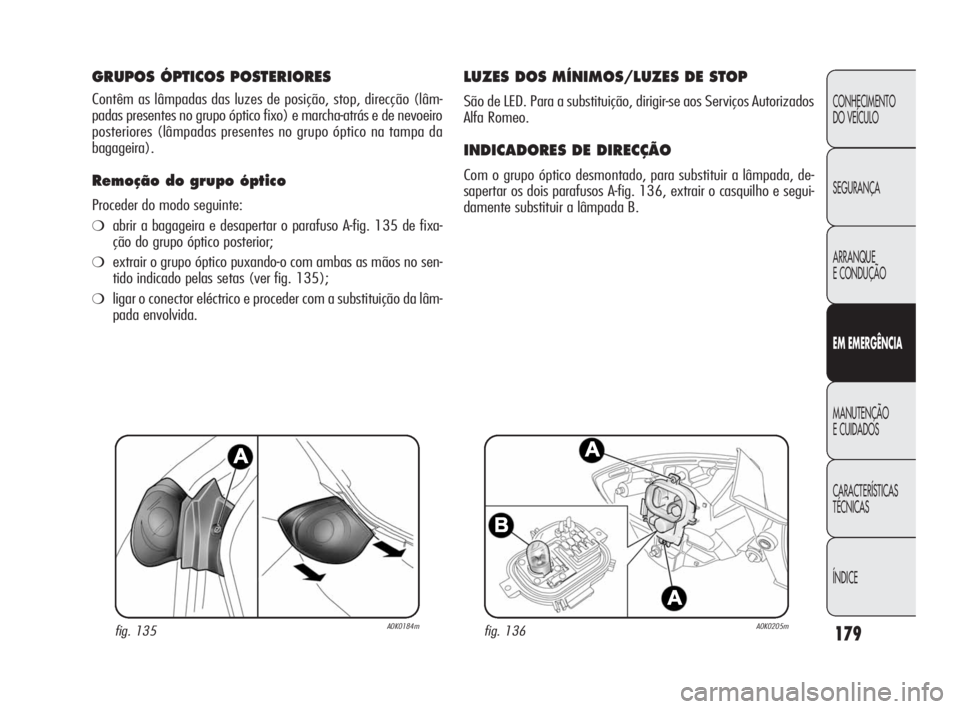

GRUPOS ÓPTICOS POSTERIORES
Contêm as lâmpadas das luzes de posição, stop, direcção (lâm-
padas presentes no grupo óptico fixo) e marcha-atrás e de nevoeiro
posteriores (lâmpadas presentes no grupo óptico na tampa da
bagageira).
Remoção do grupo óptico
Proceder do modo seguinte:
❍abrir a bagageira e desapertar o parafuso A-fig. 135 de fixa-
ção do grupo óptico posterior;
❍extrair o grupo óptico puxando-o com ambas as mãos no sen-
tido indicado pelas setas (ver fig. 135);
❍ligar o conector eléctrico e proceder com a substituição da lâm-
pada envolvida.
LUZES DOS MÍNIMOS/LUZES DE STOP
São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
INDICADORES DE DIRECÇÃO
Com o grupo óptico desmontado, para substituir a lâmpada, de-
sapertar os dois parafusos A-fig. 136, extrair o casquilho e segui-
damente substituir a lâmpada B.
fig. 135A0K0184mfig. 136A0K0205m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 179

180
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
LUZES DE NEVOEIRO
POSTERIORES/MARCHA-ATRÁS

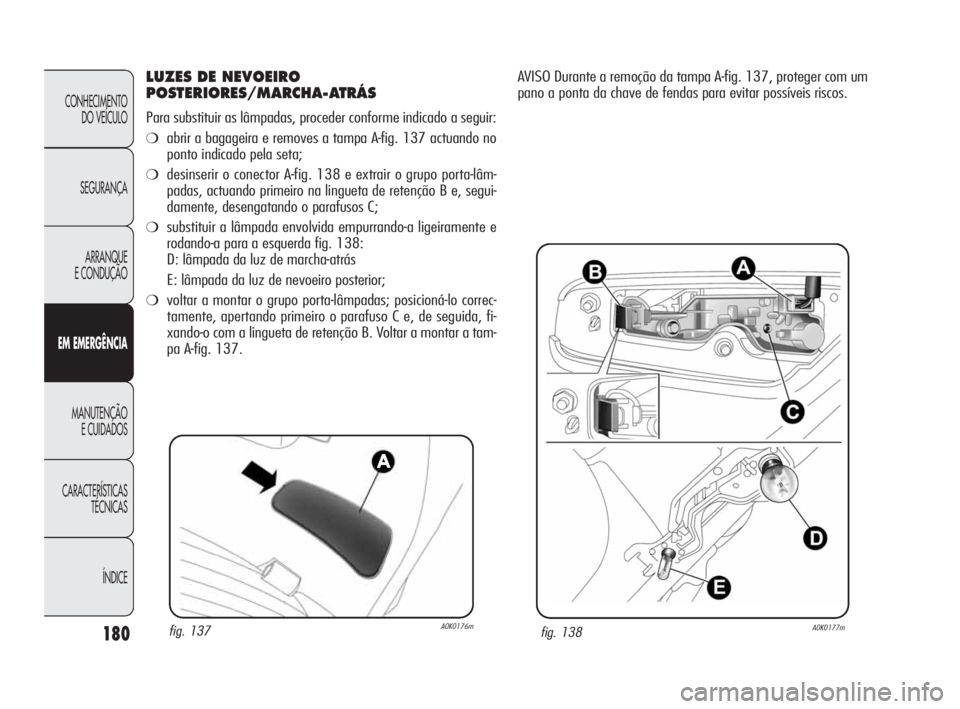

Para substituir as lâmpadas, proceder conforme indicado a seguir:
❍abrir a bagageira e removes a tampa A-fig. 137 actuando no
ponto indicado pela seta;
❍desinserir o conector A-fig. 138 e extrair o grupo porta-lâm-
padas, actuando primeiro na lingueta de retenção B e, segui-
damente, desengatando o parafusos C;
❍substituir a lâmpada envolvida empurrando-a ligeiramente e
rodando-a para a esquerda fig. 138:
D: lâmpada da luz de marcha-atrás
E: lâmpada da luz de nevoeiro posterior;
❍voltar a montar o grupo porta-lâmpadas; posicioná-lo correc-
tamente, apertando primeiro o parafuso C e, de seguida, fi-
xando-o com a lingueta de retenção B. Voltar a montar a tam-
pa A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
AVISO Durante a remoção da tampa A-fig. 137, proteger com um
pano a ponta da chave de fendas para evitar possíveis riscos.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 180

181
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

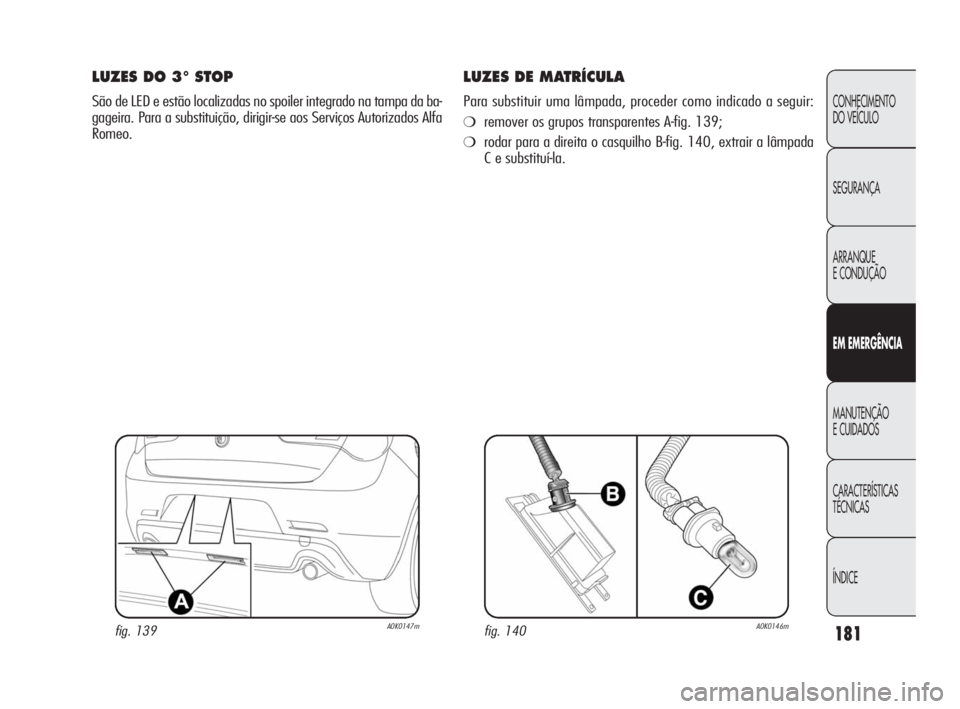

LUZES DO 3° STOP
