REMONTAGEM DA RODA
Seguindo o procedimento anteriormente descrito, levantar o veí-
culo e desmontar a roda sobressalente.
Proceder como a seguir indicado:
❍certificar-se de que a roda de uso normal esteja, nas superfí-
cies de contacto com o cubo, limpa e sem impurezas que po-
deriam, posteriormente, causar o desaperto dos parafusos de
fixação;
❍para versões com jantes de aço: fixar o tampão da roda na
jante;
❍montar o tampão da roda, fazendo coincidir o furo com a meia-
lua e com o parafuso já inserido, em seguida inserir os outros
4 parafusos;
❍com a chave A-fig. 115 apertar os parafusos de fixação;
❍baixar o veículo e extrair o macaco;
❍com a chave A-fig.115, apertar a fundo os parafusos, seguin-
do a ordem numérica ilustrada na fig. 118.
Terminada a operação:
❍colocar a roda sobresselente no respectivo vão da bagageira;
❍inserir o macaco e outras ferramentas no respectivo contentor;
❍colocar o contentor, com as ferramentas, na roda sobresselente;
❍reposicionar correctamente o tapete de revestimento da ba-
gageira.
Subwoofer e “Kit Fix&Go Automatic”
Para aceder ao Kit Fix&Go Automatic:
❍abrir a bagageira, puxar a lingueta A-fig. 113 e levantar para
cima o tapete de revestimento;
❍pegar no “Kit Fix&Go Automatic” situado no lado esquerdo da
bagageira (fig. 121);
❍proceder ao enchimento da roda (ver parágrafo “Kit Fix&Go
Automatic”).
AVISO Caso seja necessário remover o Subwoofer, para o reposi-
cionar correctamente, executar as indicações presentes na etique-
ta adesiva fig. 121 situada no próprio Subwoofer.
fig. 121A0K0178m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 168

169
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

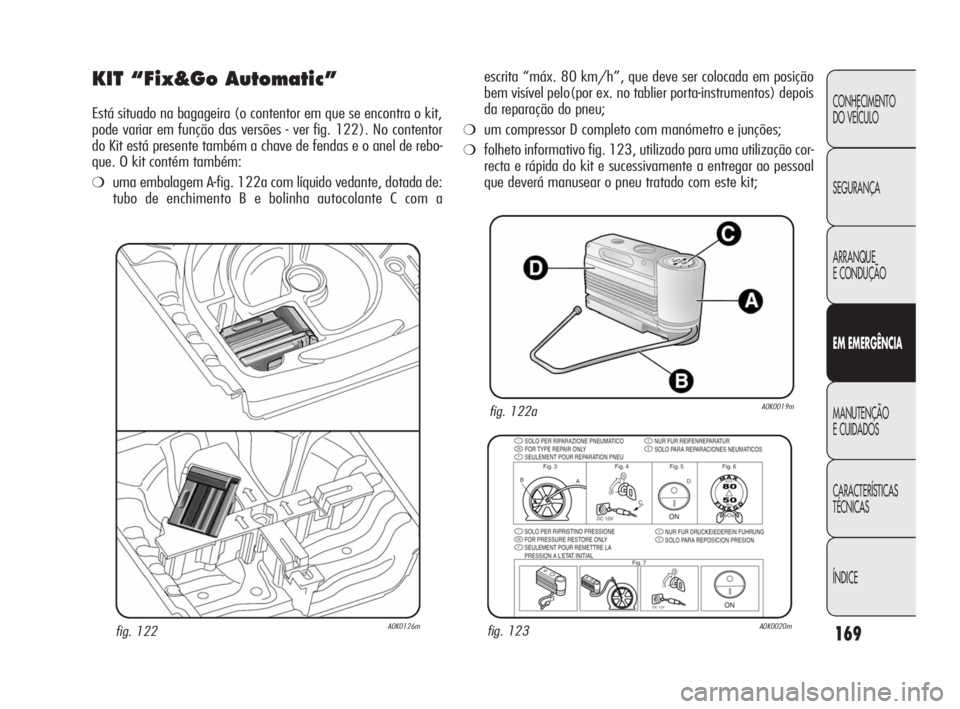

KIT “Fix&Go Automatic”
Está situado na bagageira (o contentor em que se encontra o kit,
pode variar em função das versões - ver fig. 122). No contentor
do Kit está presente também a chave de fendas e o anel de rebo-
que. O kit contém também:
❍uma embalagem A-fig. 122a com líquido vedante, dotada de:
tubo de enchimento B e bolinha autocolante C com a
fig. 122aA0K0019m
fig. 122A0K0126mfig. 123A0K0020m
escrita “máx. 80 km/h”, que deve ser colocada em posição
bem visível pelo(por ex. no tablier porta-instrumentos) depois
da reparação do pneu;
❍um compressor D completo com manómetro e junções;
❍folheto informativo fig. 123, utilizado para uma utilização cor-
recta e rápida do kit e sucessivamente a entregar ao pessoal
que deverá manusear o pneu tratado com este kit;
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 169

170
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Não é possível reparar lesões nas partes laterais
do pneu. Não utilizar o kit se o pneu ficar danifi-
cado após marcha com a roda vazia.
Em caso de danos na jante da roda (deformação
do canal a ponto de provocar a perda de ar) não
é possível proceder à reparação. Evitar retirar cor-
pos estranhos (parafusos ou pregos) penetrados no pneu.
Não accionar o compressor por um tempo superior
a 20 minutos consecutivos. Perigo de sobreaque-
cimento. O kit não é seguro para uma reparação
definitiva, o que significa que os pneus reparados apenas
devem ser utilizados temporariamente.
Não eliminar a embalagem e o respectivo líquido ve-
dante no ambiente. Eliminar em conformidade com
o previsto pelas normas nacionais e locais.
A embalagem contém glicol etileno e látex: pode
provocar uma reacção alérgica. Perigoso se inge-
rido. Irritante para os olhos. Pode provocar uma
sensibilização por inalação e contacto. Evitar o contacto
com os olhos, com a pele e com o vestuário. Em caso de
contacto, lavar imediatamente com água abundante. Em
caso de ingestão, não provocar o vómito, lavar a boca e
beber muita água, consultar imediatamente um médico.
Manter fora do alcance das crianças. O produto não de-
ve ser util
izado por pessoas que sofram de asma. Não ina-
lar os vapores durante as operações de inserção e aspi-
ração. Caso se manifestem reacções alérgicas, consultar
imediatamente um médico. Conservar a embalagem no
respectivo vão, longe de fontes de calor. O líquido vedante
está sujeito a prazo de validade. Substituir a embalagem
contendo líquido com prazo de validade caducado.
❍um par de luvas protectoras que se encontram no vão lateral
do próprio compressor;
❍adaptadores, para o enchimento de elementos diversos.
AVISO O líquido vedante é eficaz para temperaturas externas com-
preendidas entre –20ºC e +50ºC. O líquido vedante está ainda
sujeito a prazo de validade.
Entregar o folheto ao pessoal que deverá ma-
nusear o pneu tratado com o Kit “Fix&Go Auto-
matic”.
Em caso de furo provocado por corpos estranhos,
é possível reparar pneus que tenham sofrido le-
sões até um diâmetro máximo igual a 4 mm no pi-
so e na parte posterior do pneu.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 170

171
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

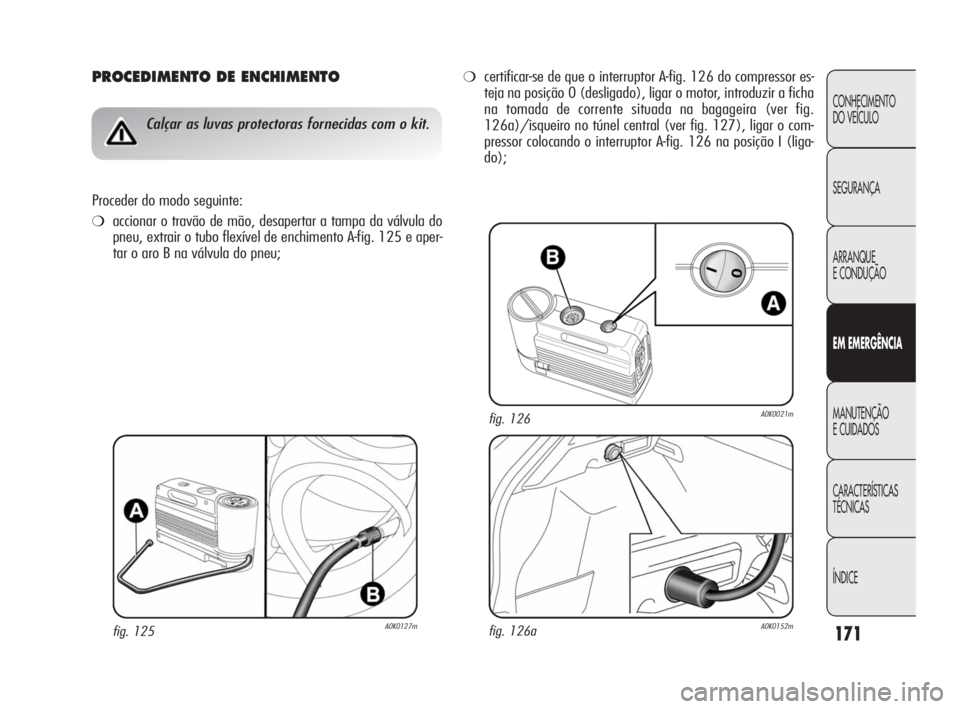

PROCEDIMENTO DE ENCHIMENTO
