2010 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

96
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
DISPOSITIVO DE SEGURANÇA PARA CRIANÇAS
Serve para impedir a abertura das portas posteriores pelo interior.
O dispositivo A-fig. 67 apenas pode ser activado com as portas
abertas:
❍posição 1 - dispositivo activo (porta bloqueada);
❍posição 2 - dispositivo desactivado (a porta pode ser aberta por
dentro).
O dispositivo permanece activo mesmo efectuando o desbloqueio
eléctrico das portas.
AVISO As portas posteriores não podem ser abertas a partir do in-
terior quando o sistema de segurança para crianças está accionado.
Utilizar sempre este dispositivo quando se trans-
portam crianças.
Depois de ter accionado o dispositivo em ambas as
portas posteriores, verificar a efectiva activação agin-
do no puxador interno de abertura das portas.
fig. 67A0K0167m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 96

97
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

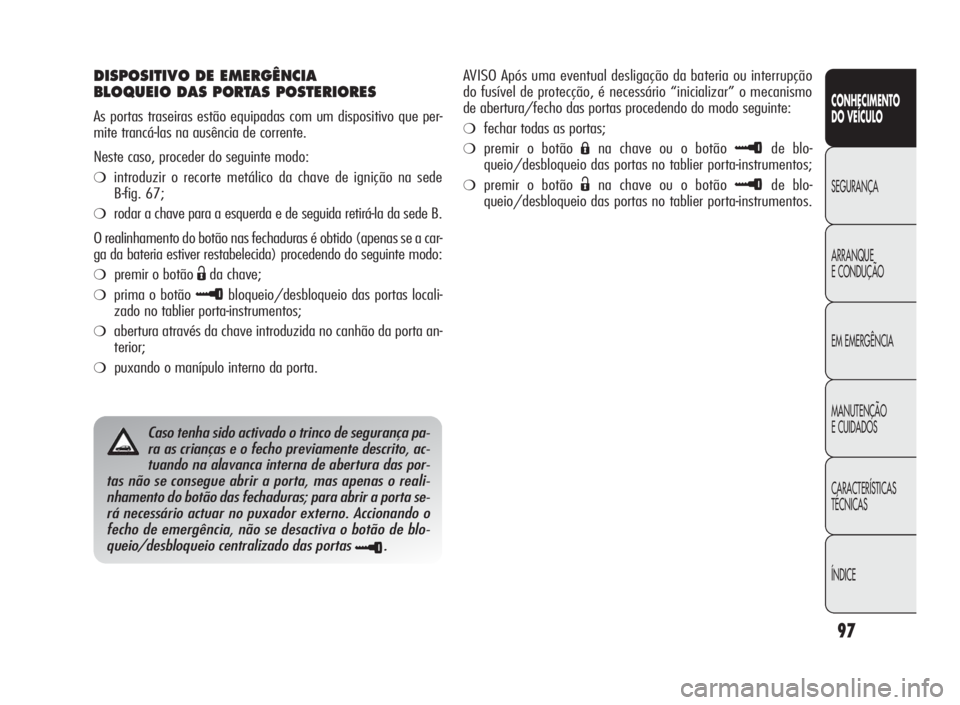

DISPOSITIVO DE EMERGÊNCIA
BLOQUEIO DAS PORTAS POSTERIORES
As portas traseiras estão equipadas com um dispositivo que per-
mite trancá-las na ausência de corrente.
Neste caso, proceder do seguinte modo:
❍introduzir o recorte metálico da chave de ignição na sede
B-fig. 67;
❍rodar a chave para a esquerda e de seguida retirá-la da sede B.
O realinhamento do botão nas fechaduras é obtido (apenas se a car-
ga da bateria estiver restabelecida) procedendo do seguinte modo:
❍premir o botãoËda chave;
❍prima o botão≈bloqueio/desbloqueio das portas locali-
zado no tablier porta-instrumentos;
❍abertura através da chave introduzida no canhão da porta an-
terior;
❍puxando o manípulo interno da porta.
Caso tenha sido activado o trinco de segurança pa-
ra as crianças e o fecho previamente descrito, ac-
tuando na alavanca interna de abertura das por-
tas não se consegue abrir a porta, mas apenas o reali-
nhamento do botão das fechaduras; para abrir a porta se-
rá necessário actuar no puxador externo. Accionando o
fecho de emergência, não se desactiva o botão de blo-
queio/desbloqueio centralizado das portas
≈.
AVISO Após uma eventual desligação da bateria ou interrupção
do fusível de protecção, é necessário “inicializar” o mecanismo
de abertura/fecho das portas procedendo do modo seguinte:
❍fechar todas as portas;
❍premir o botãoÁna chave ou o botão≈de blo-
queio/desbloqueio das portas no tablier porta-instrumentos;
❍premir o botãoËna chave ou o botão≈de blo-
queio/desbloqueio das portas no tablier porta-instrumentos.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 97

98
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ELEVADORES DE VIDROS
ELÉCTRICOS
Funcionam com a chave de arranque na posição MAR e durante
cerca de três minutos após a rotação da chave na posição de STOP
ou extraída e com abertura prévia de uma das portas anteriores.
Os botões estão posicionados nos painéis da porta (a partir do pai-
nel da porta do lado do condutor é possível comandar todos os vi-
dros).
Está presente um dispositivo antientalamento que entra em fun-
ção em fase de subida dos vidros anteriores e posteriores.
COMANDOS fig. 68
Porta anterior lado condutor
A. abertura/fecho do vidro anterior esquerdo; funcionamento “con-
tínuo automático” em fase de abertura/fecho do vidro;
B. abertura/fecho do vidro anterior direito; funcionamento “con-
tínuo automático” em fase de abertura/fecho do vidro;
C. activação/desactivação dos comandos dos elevadores de vi-
dros das portas posteriores;
D. abertura/fecho do vidro posterior esquerdo (para ver-
sões/mercados, se previsto); funcionamento “contínuo auto-
mático” em fase de abertura/fecho do vidro;
E. abertura/fecho do vidro posterior direito (para ver-
sões/mercados, se previsto); funcionamento “contínuo auto-
mático” em fase de abertura/fecho do vidro.
Premir os botões para abrir/fechar o vidro desejado. Premindo bre-
vemente um dos dois botões obtém-se o curso com “interrupções”
do vidro, enquanto que exercendo uma pressão prolongada se
activa o accionamento “contínuo automático”, tanto na abertura
como no fecho. O vidro para na posição pretendida premindo no-
vamente o respectivo botão de comando. Mantendo premido o bo-
tão durante alguns segundos, o vidro sobre ou desce automatica-
mente (apenas com a chave de arranque na posição MAR).
Porta anterior lado passageiro/
portas posteriores
(para versões/mercados, se
previsto)
Na moldura do painel da porta dianteira lado passageiro e, em al-
gumas versões, nas portas posteriores, estão presentes os botões
F-fig. 68 para o comando do respectivo vidro.
fig. 68A0K0067m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 98

99
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
AVISO Com a chave de arranque na posição STOP ou extraída, os
elevadores de vidros permanecem activos durante cerca de 3 minu-
tos e desactivam-se imediatamente na abertura de uma das portas.
AVISO Quando prevista a função antientalamento, pressionando
obotão
Ëno telecomando por mais de 2 segundos, obtém-se a
abertura dos vidros, enquanto que pressionando o botão
Ápor mais
de 2 segundos se obtém o fecho dos vidros.
O sistema está em conformidade com a norma
2000/4/CE destinada à protecção dos ocupantes
que se encontrem no interior do veículo.
A utilização incorrecta dos elevadores de vidros pode
ser perigosa. Antes e durante o accionamento, certi-
ficar-se sempre de que os passageiros não estejam ex-
postos a riscos de lesões provocadas directamente pelos vidros
em movimento ou por objectos pessoais arrastados pelos mes-
mos ou que tocaram neles. Ao sair do veículo, retirar sempre
a chave do dispositivo de arranque para evitar que os eleva-
dores de vidros, accionados involuntariamente, constituam um
perigo para quem permanece a bordo.
Dispositivo de segurança antientalamento
No veículo está activa a função antientalamento na fase de subi-
da dos vidros anteriores e posteriores.
Este sistema de segurança consegue reconhecer a eventual pre-
sença de um obstáculo durante o movimento de fecho do vidro; se
tal acontecer, o sistema interrompe o curso do vidro e, consoante
a posição do vidro, inverte o seu movimento. Este dispositivo é,
portanto, útil também em caso de eventual accionamento invo-
luntário dos elevadores de vidros por parte de crianças presentes
no veículo.
A função antientalamento está activa quer durante o funcionamento
manual quer com o funcionamento automático do vidro. Após a in-
tervenção do sistema antientalamento, é interrompido de imedia-
to o curso do vidro e sucessivamente invertido até ao batente in-
ferior. Durante este tempo não é possível accionar, de algum mo-
do, o vidro.
AVISO Se a protecção antientalamento intervier por 5 vezes con-
secutivas no espaço de 1 minuto ou estiver em avaria, é inibido o
funcionamento automático do vidro em subida, permitindo-o so-
mente por ressaltos de meio segundo, com o largar do botão pa-
ra a manobra sucessiva.
Para poder restabelecer o correcto funcionamento do sistema é ne-
cessário efectuar uma movimentação para baixo do vidro envolvido.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 99

100
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

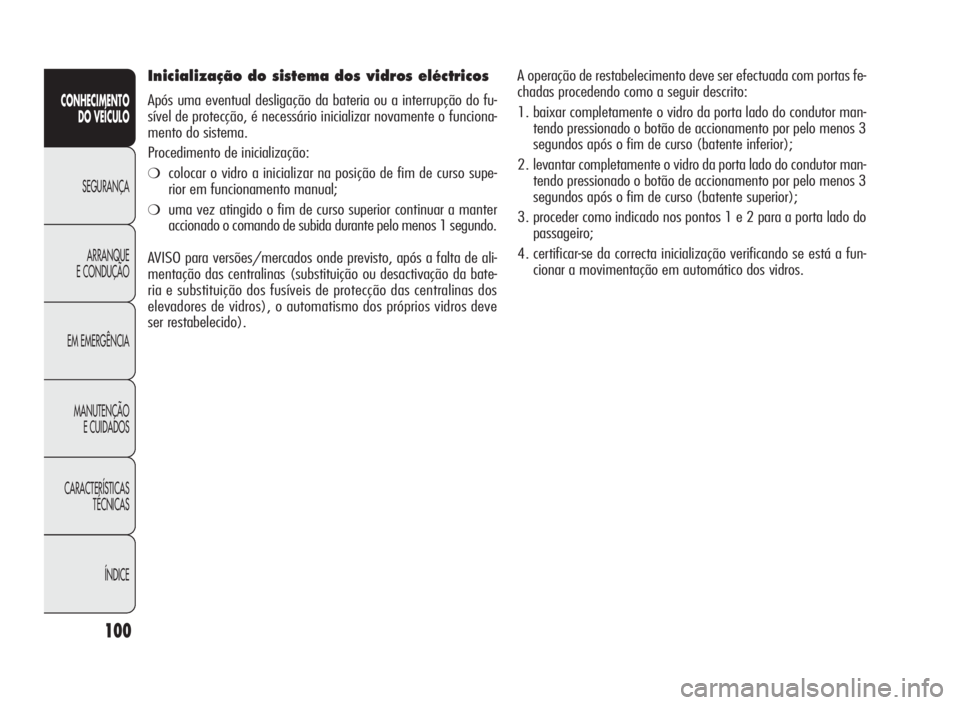

Inicialização do sistema dos vidros eléctricos
Após uma eventual desligação da bateria ou a interrupção do fu-
sível de protecção, é necessário inicializar novamente o funciona-
mento do sistema.
Procedimento de inicialização:
❍colocar o vidro a inicializar na posição de fim de curso supe-
rior em funcionamento manual;
❍uma vez atingido o fim de curso superior continuar a manter
accionado o comando de subida durante pelo menos 1 segundo.
AVISO para versões/mercados onde previsto, após a falta de ali-
mentação das centralinas (substituição ou desactivação da bate-
ria e substituição dos fusíveis de protecção das centralinas dos
elevadores de vidros), o automatismo dos próprios vidros deve
ser restabelecido).A operação de restabelecimento deve ser efectuada com portas fe-
chadas procedendo como a seguir descrito:
1. baixar completamente o vidro da porta lado do condutor man-
tendo pressionado o botão de accionamento por pelo menos 3
segundos após o fim de curso (batente inferior);
2. levantar completamente o vidro da porta lado do condutor man-
tendo pressionado o botão de accionamento por pelo menos 3
segundos após o fim de curso (batente superior);
3.procedercomoindicadonospontos1e2paraaportaladodo
passageiro;
4. certificar-se da correcta inicialização verificando se está a fun-
cionar a movimentação em automático dos vidros.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 100

101
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

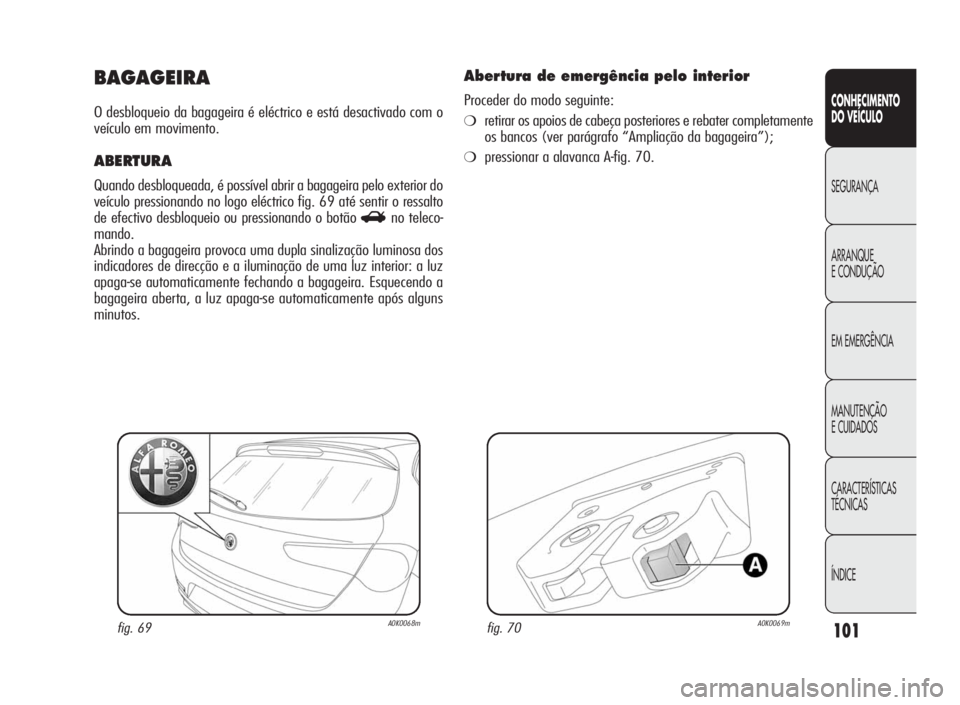

BAGAGEIRA
O desbloqueio da bagageira é eléctrico e está desactivado com o
veículo em movimento.
ABERTURA
Quando desbloqueada, é possível abrir a bagageira pelo exterior do
veículo pressionando no logo eléctrico fig. 69 até sentir o ressalto
de efectivo desbloqueio ou pressionando o botão
Rno teleco-
mando.
Abrindo a bagageira provoca uma dupla sinalização luminosa dos
indicadores de direcção e a iluminação de uma luz interior: a luz
apaga-se automaticamente fechando a bagageira. Esquecendo a
bagageira aberta, a luz apaga-se automaticamente após alguns
minutos.
fig. 69A0K0068m
Abertura de emergência pelo interior
Proceder do modo seguinte:
❍retirar os apoios de cabeça posteriores e rebater completamente
os bancos (ver parágrafo “Ampliação da bagageira”);
❍pressionar a alavanca A-fig. 70.
fig. 70A0K0069m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 101

102
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

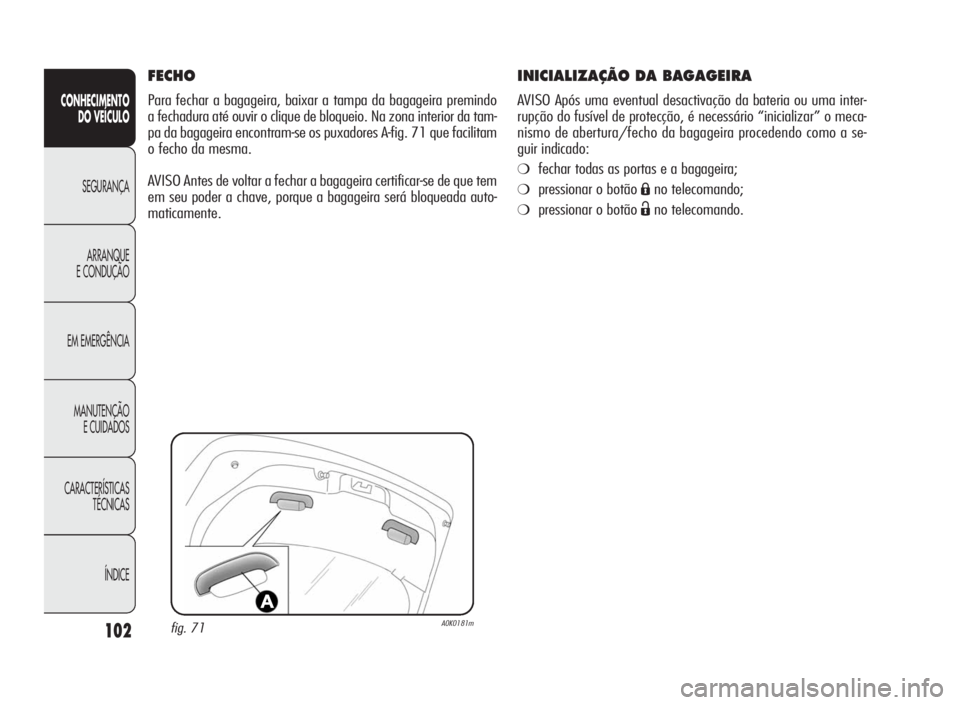

INICIALIZAÇÃO DA BAGAGEIRA
AVISO Após uma eventual desactivação da bateria ou uma inter-
rupção do fusível de protecção, é necessário “inicializar” o meca-
nismo de abertura/fecho da bagageira procedendo como a se-
guir indicado:
❍fechar todas as portas e a bagageira;
❍pressionar o botãoÁno telecomando;
❍pressionar o botãoËno telecomando.
FECHO
Para fechar a bagageira, baixar a tampa da bagageira premindo
a fechadura até ouvir o clique de bloqueio. Na zona interior da tam-
pa da bagageira encontram-se os puxadores A-fig. 71 que facilitam
o fecho da mesma.
AVISO Antes de voltar a fechar a bagageira certificar-se de que tem
em seu poder a chave, porque a bagageira será bloqueada auto-
maticamente.
fig. 71A0K0181m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 102

103
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

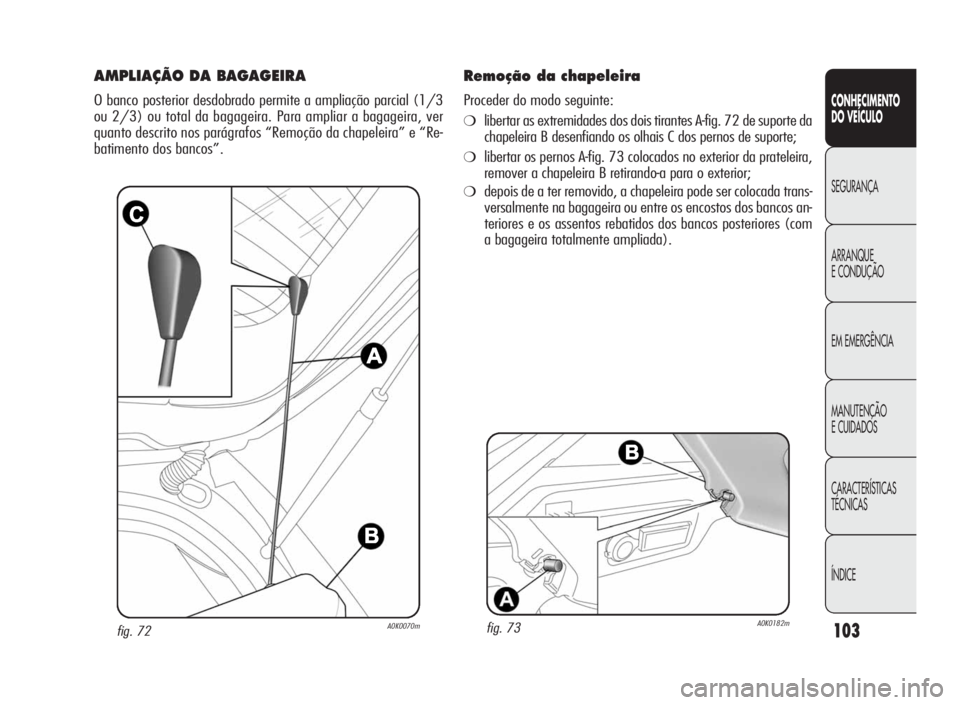

fig. 72A0K0070m
AMPLIAÇÃO DA BAGAGEIRA
O banco posterior desdobrado permite a ampliação parcial (1/3
ou 2/3) ou total da bagageira. Para ampliar a bagageira, ver
quanto descrito nos parágrafos “Remoção da chapeleira” e “Re-
batimento dos bancos”.
fig. 73A0K0182m
Remoção da chapeleira
Proceder do modo seguinte:
❍libertar as extremidades dos dois tirantes A-fig. 72 de suporte da
chapeleira B desenfiando os olhais C dos pernos de suporte;
❍libertar os pernos A-fig. 73 colocados no exterior da prateleira,
remover a chapeleira B retirando-a para o exterior;
❍depois de a ter removido, a chapeleira pode ser colocada trans-
versalmente na bagageira ou entre os encostos dos bancos an-
teriores e os assentos rebatidos dos bancos posteriores (com
a bagageira totalmente ampliada).
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 103
