EM EMERGÊNCIA
Em situações de emergência é aconselhável ligar para o número verde indicado no Livro de Garantia.
É também possível conectar-se com o site www.alfaromeo.com para procurar os Serviços Autorizados
Alfa Romeo mais próximos.
ARRANQUE DO MOTOR
Se a luz avisadora Yno painel de instrumentos permanecer li-
gada com luz fixa, dirigir-se aos Serviços Autorizados Alfa Romeo.
ARRANQUE COM BATERIA AUXILIAR
Se a bateria estiver descarregada, é possível ligar o motor utili-
zando outra bateria, com capacidade igual ou pouco superior em
relação à descarregada.

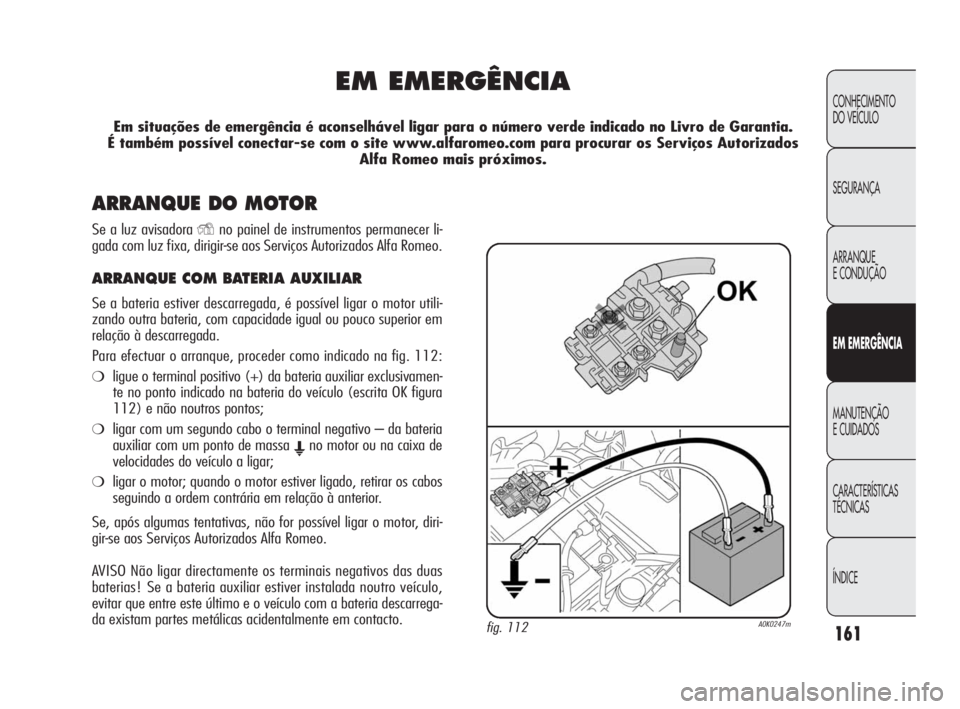

Para efectuar o arranque, proceder como indicado na fig. 112:
❍ligue o terminal positivo (+) da bateria auxiliar exclusivamen-
te no ponto indicado na bateria do veículo (escrita OK figura
112) e não noutros pontos;
❍ligar com um segundo cabo o terminal negativo – da bateria
auxiliar com um ponto de massa
Eno motor ou na caixa de
velocidades do veículo a ligar;
❍ligar o motor; quando o motor estiver ligado, retirar os cabos
seguindo a ordem contrária em relação à anterior.
Se, após algumas tentativas, não for possível ligar o motor, diri-
gir-se aos Serviços Autorizados Alfa Romeo.
AVISO Não ligar directamente os terminais negativos das duas
baterias! Se a bateria auxiliar estiver instalada noutro veículo,
evitar que entre este último e o veículo com a bateria descarrega-
da existam partes metálicas acidentalmente em contacto.
fig. 112A0K0247m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 161

162
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
A roda sobresselente, é específica para o veículo:
não a utilizar num veículo de modelo diferente
nem utilizar rodas sobresselentes de outros mo-
delos no veículo. A roda sobresselente deve ser utilizada
apenas em caso de emergência. A utilização deve ser re-
duzida ao mínimo indispensável e a velocidade não de-
ve ultrapassar os 80 km/h. Na roda encontra-se aplica-
do um autocolante com os principais avisos acerca da uti-
lização da roda e das respectivas limitações de utiliza-
ção
. O autocolante não deve absolutamente ser removi-
do ou coberto. Na roda sobresselente nunca se deve apli-
car nenhum tampão de roda.
SUBSTITUIÇÃO DE UMA RODA
INDICAÇÕES GERAIS
O veículo está equipado com o “Kit Fix&Go automatic“: para a uti-
lização deste dispositivo, ver parágrafo “Kit Fix&Go Automatic”.
Em alternativa ao “Kit Fix&Go Automatic”, o veículo pode ser pe-
dido com roda sobresselente: para as operações de substituição da
roda, ver quanto descrito nas páginas seguintes.
Assinalar a presença do veículo parado segundo as
disposições vigentes: luzes de emergência, triân-
gulo de sinalização, etc. As pessoas a bordo devem
sair do veículo, especialmente se este estiver muito car-
regado, esperando que se efectue a substituição e afas-
tando-se do perigo do tráfego. Em caso de estradas incli-
nadas ou irregulares, posicionar cunhas debaixo das ro-
das ou outros materiais aptos a bloquear o veículo.
ARRANQUE COM MANOBRAS DE INÉRCIA
Evitar totalmente o arranque por empurrão, reboque ou tirando par-
tido das descidas.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 162

163
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
O macaco serve unicamente para a substituição
das rodas no veículo em que é fornecido ou para
veículos do mesmo modelo. Nunca deve ser utili-
zado de outras formas, como por exemplo, para levantar
veículos de outros modelos. Em caso algum, utilizar o ma-
caco para reparações debaixo do veículo. O posiciona-
mento incorrecto do macaco pode provocar a queda do
veículo levantado. Não utilizar o macaco para capacida-
des superiores à indicada na etiqueta colada no mesmo.
Na roda sobresselente não se podem montar correntes de
neve, portanto, se furar um pneu anterior (roda motriz)
e for necessário utilizar as correntes, deve retirar-se do
eixo posterior uma roda normal e montar a roda sobres-
selente no seu lugar
. Deste modo, tendo duas rodas mo-
trizes normais anteriores, pode montar nestas as corren-
tes de neve.
Uma montagem incorrecta da tampa da roda po-
de provocar a respectiva separação quando o veí-
culo estiver em andamento. É absolutamente proi-
bido manusear a válvula de enchimento. Não introduzir
ferramentas de qualquer espécie entre a jante e o pneu.
Controlar regularmente a pressão dos pneus e da roda so-
bresselente “Características técnicas”).As características de condução do veículo, com a
roda sobresselente montada, sofrem modificações.
Evitar acelerações e travagens violentas, viragens
bruscas e curvas a grande velocidade. A duração global
da roda sobresselente é de cerca de 3000 km, após o que
o pneu deve ser substituído por um do mesmo tipo. Não
instalar em caso algum um pneu tradicional numa jante
destinada à utilização como roda sobresselente. Mandar
reparar e montar a roda substituída o mais rapidamente
possível. Não é permitido utilizar simultaneamente duas
ou mais rodas sobresselentes
. Não lubrificar as roscas dos
parafusos antes de os montar: poderão desapertar-se es-
pontaneamente.MACACO
É conveniente saber que:
❍o peso do macaco é de 1,76 kg;
❍o macaco não necessita de nenhuma regulação;
❍o macaco não pode ser reparado; em caso de avaria, deve
ser substituído por um original;
❍nenhum utensílio, para além das manivelas de accionamen-
to, deve ser montado no macaco.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 163

164
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Proceder à substituição da roda operando como a seguir indicado:
❍pare o veículo numa posição em que não constitua um perigo
para o trânsito e permita substituir a roda actuando com segu-
rança. O terreno deve ser plano e suficientemente compacto;
❍desligar o motor, puxar o travão de mão e engatar a 1avelo-
cidade ou a marcha-atrás; vestir o colete reflector (obrigatório
por lei) antes de sair do veículo;

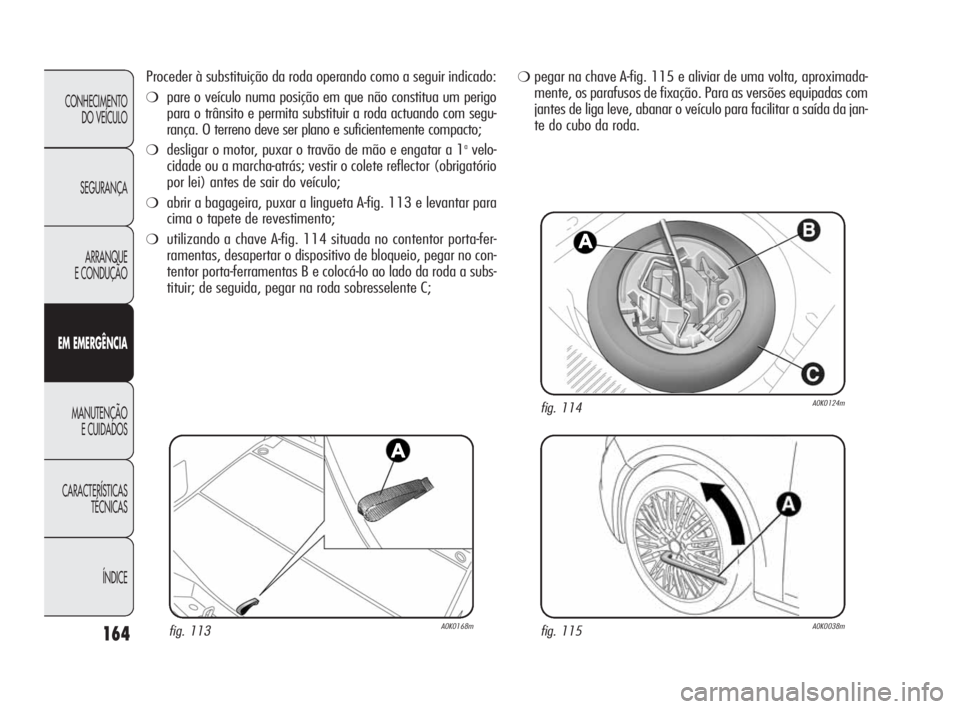

❍abrir a bagageira, puxar a lingueta A-fig. 113 e levantar para
cima o tapete de revestimento;
❍utilizando a chave A-fig. 114 situada no contentor porta-fer-
ramentas, desapertar o dispositivo de bloqueio, pegar no con-
tentor porta-ferramentas B e colocá-lo ao lado da roda a subs-
tituir; de seguida, pegar na roda sobresselente C;
fig. 115A0K0038m
❍pegar na chave A-fig. 115 e aliviar de uma volta, aproximada-
mente, os parafusos de fixação. Para as versões equipadas com
jantes de liga leve, abanar o veículo para facilitar a saída da jan-
te do cubo da roda.
fig. 114A0K0124m
fig. 113A0K0168m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 164

165
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

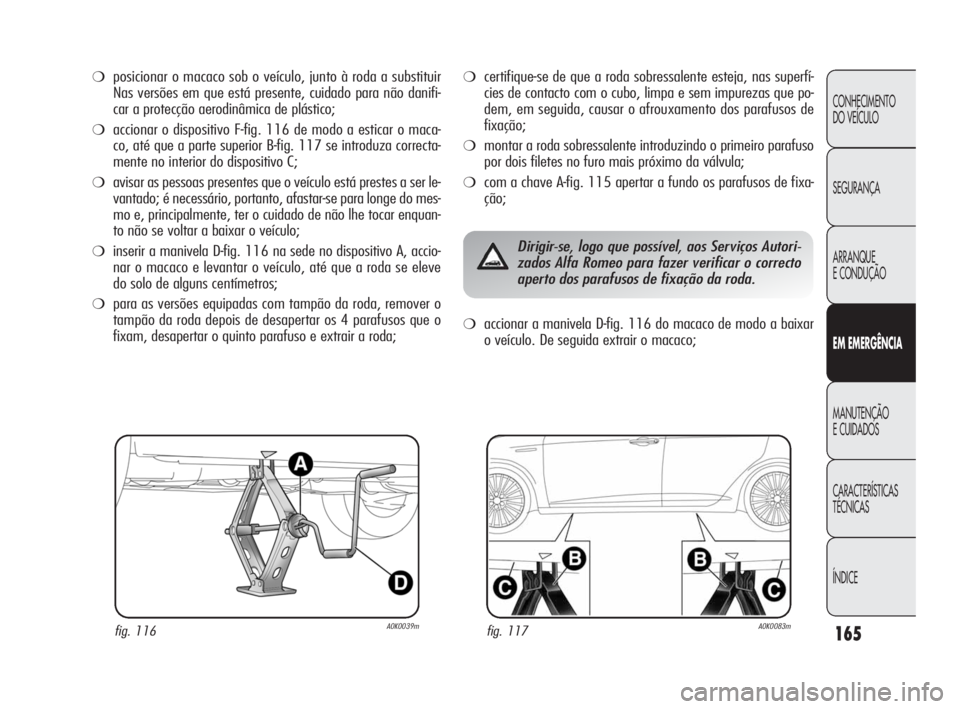

❍posicionar o macaco sob o veículo, junto à roda a substituir
Nas versões em que está presente, cuidado para não danifi-
car a protecção aerodinâmica de plástico;
❍accionar o dispositivo F-fig. 116 de modo a esticar o maca-
co, até que a parte superior B-fig. 117 se introduza correcta-
mente no interior do dispositivo C;
❍avisar as pessoas presentes que o veículo está prestes a ser le-
vantado; é necessário, portanto, afastar-se para longe do mes-
mo e, principalmente, ter o cuidado de não lhe tocar enquan-
to não se voltar a baixar o veículo;
❍inserir a manivela D-fig. 116 na sede no dispositivo A, accio-
nar o macaco e levantar o veículo, até que a roda se eleve
do solo de alguns centímetros;
❍para as versões equipadas com tampão da roda, remover o
tampão da roda depois de desapertar os 4 parafusos que o
fixam, desapertar o quinto parafuso e extrair a roda;
❍certifique-se de que a roda sobressalente esteja, nas superfí-
cies de contacto com o cubo, limpa e sem impurezas que po-
dem, em seguida, causar o afrouxamento dos parafusos de
fixação;
❍montar a roda sobressalente introduzindo o primeiro parafuso
por dois filetes no furo mais próximo da válvula;
❍com a chave A-fig. 115 apertar a fundo os parafusos de fixa-
ção;
fig. 116A0K0039mfig. 117A0K0083m
❍accionar a manivela D-fig. 116 do macaco de modo a baixar
o veículo. De seguida extrair o macaco;
Dirigir-se, logo que possível, aos Serviços Autori-
zados Alfa Romeo para fazer verificar o correcto
aperto dos parafusos de fixação da roda.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 165

166
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
fig. 118A0K0040mfig. 119A0K0235m

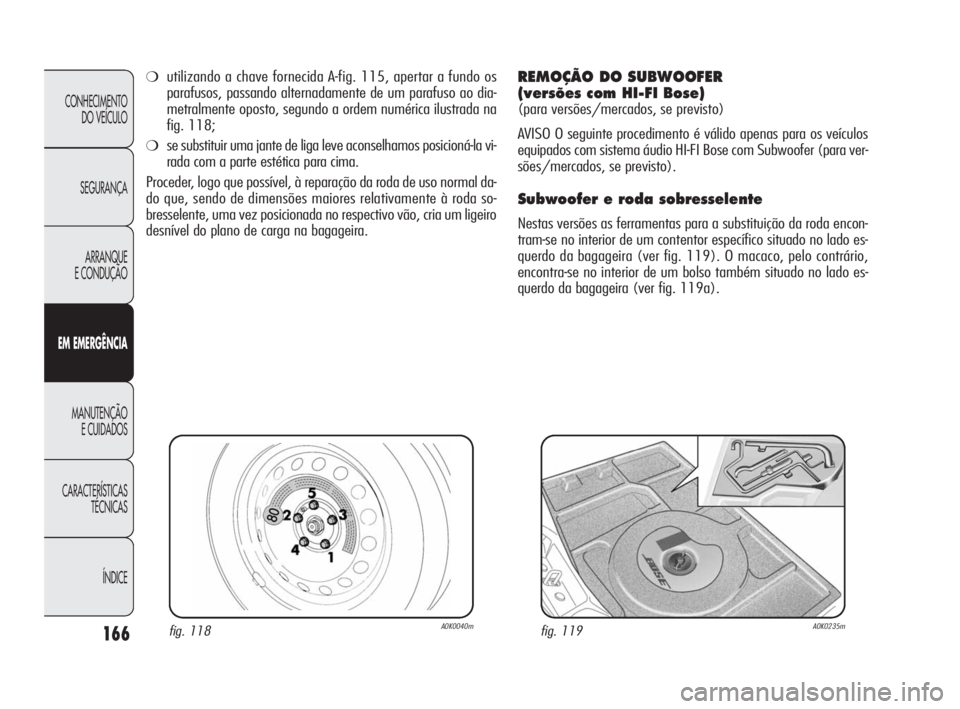

❍utilizando a chave fornecida A-fig. 115, apertar a fundo os
parafusos, passando alternadamente de um parafuso ao dia-
metralmente oposto, segundo a ordem numérica ilustrada na
fig. 118;
❍se substituir uma jante de liga leve aconselhamos posicioná-la vi-
rada com a parte estética para cima.
Proceder, logo que possível, à reparação da roda de uso normal da-
do que, sendo de dimensões maiores relativamente à roda so-
bresselente, uma vez posicionada no respectivo vão, cria um ligeiro
desnível do plano de carga na bagageira.
REMOÇÃO DO SUBWOOFER
(versões com HI-FI Bose)
(para versões/mercados, se previsto)
AVISO O seguinte procedimento é válido apenas para os veículos
equipados com sistema áudio HI-FI Bose com Subwoofer (para ver-
sões/mercados, se previsto).
Subwoofer e roda sobresselente
Nestas versões as ferramentas para a substituição da roda encon-
tram-se no interior de um contentor específico situado no lado es-
querdo da bagageira (ver fig. 119). O macaco, pelo contrário,
encontra-se no interior de um bolso também situado no lado es-
querdo da bagageira (ver fig. 119a).
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 166

167
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Uma vez concluída a operação:
❍reposicionar correctamente o Subwoofer (ver as indicações pre-
sentes na etiqueta adesiva aplicada no próprio Subwoofer), de
modo que a escrita “BOSE” esteja posicionada no sentido cor-
recto de leitura;
❍reposicionar correctamente o cabo do Subwoofer para evitar
estrangula-lo. Posteriormente, engatar a mola B-fig. 120 e aper-
tar o dispositivo de bloqueio A. Reposicionar, por fim, correc-
tamente a espessura fig. 119 do vão de carga e baixar o ta-
pete de revestimento da bagageira.
fig. 120A0K0236mfig. 119aA0K0228m

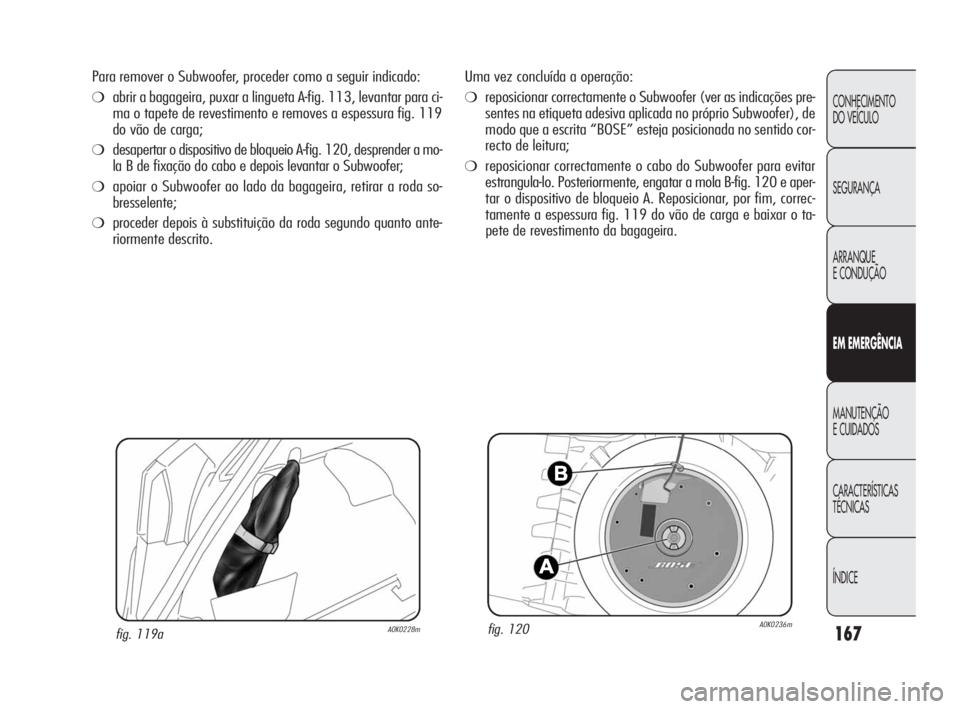

Para remover o Subwoofer, proceder como a seguir indicado:
❍abrir a bagageira, puxar a lingueta A-fig. 113, levantar para ci-
ma o tapete de revestimento e removes a espessura fig. 119
do vão de carga;
❍desapertar o dispositivo de bloqueio A-fig. 120, desprender a mo-
la B de fixação do cabo e depois levantar o Subwoofer;
❍apoiar o Subwoofer ao lado da bagageira, retirar a roda so-
bresselente;
❍proceder depois à substituição da roda segundo quanto ante-
riormente descrito.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 167
