2010 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

200
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

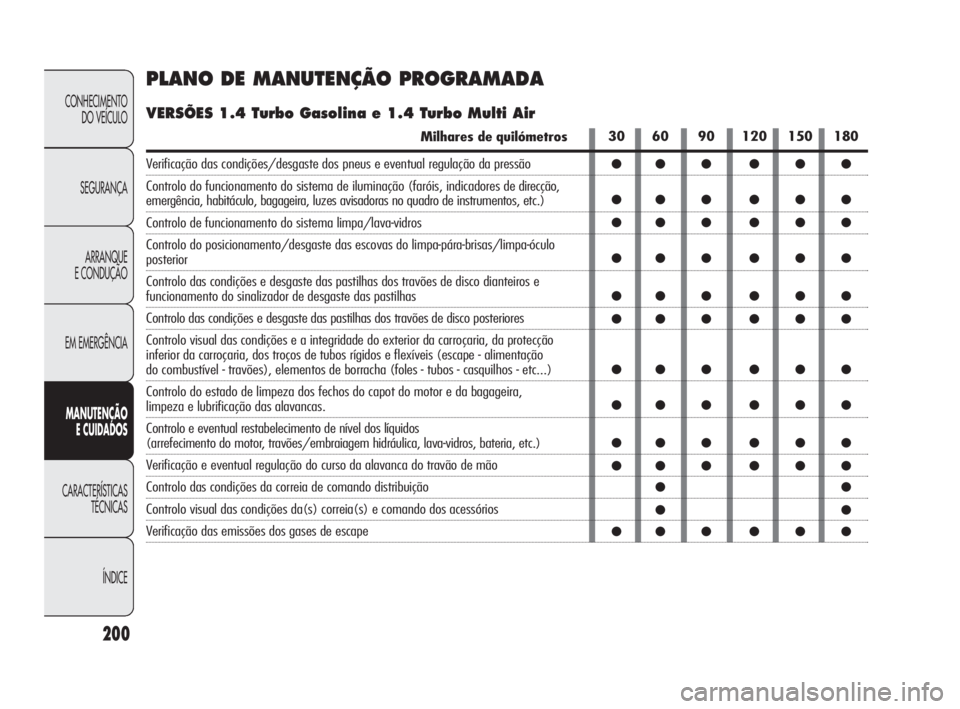

PLANO DE MANUTENÇÃO PROGRAMADA
VERSÕES 1.4 Turbo Gasolina e 1.4 Turbo Multi Air
Milhares de quilómetros
Verificação das condições/desgaste dos pneus e eventual regulação da pressão
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de direcção,
emergência, habitáculo, bagageira, luzes avisadoras no quadro de instrumentos, etc.)
Controlo de funcionamento do sistema limpa/lava-vidros
Controlo do posicionamento/desgaste das escovas do limpa-pára-brisas/limpa-óculo
posterior
Controlo das condições e desgaste das pastilhas dos travões de disco dianteiros e
funcionamento do sinalizador de desgaste das pastilhas
Controlo das condições e desgaste das pastilhas dos travões de disco posteriores
Controlo visual das condições e a integridade do exterior da carroçaria, da protecção
inferior da carroçaria, dos troços de tubos rígidos e flexíveis (escape - alimentação
do combustível - travões), elementos de borracha (foles - tubos - casquilhos - etc...)
Controlo do estado de limpeza dos fechos do capot do motor e da bagageira,
limpeza e lubrificação das alavancas.
Controlo e eventual restabelecimento de nível dos líquidos
(arrefecimento do motor, travões/embraiagem hidráulica, lava-vidros, bateria, etc.)
Verificação e eventual regulação do curso da alavanca do travão de mão
Controlo das condições da correia de comando distribuição
Controlo visual das condições da(s) correia(s) e comando dos acessórios
Verificação das emissões dos gases de escape30 60 90 120 150 180
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 200

201
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
2 Caso o veículo seja utilizado principalmente em percursos urbanos e tenha uma quilometragem anual inferior a
10.000 km, é necessário substituir o óleo do motor e o filtro a cada 12 meses.
30 60 90 120 150 180
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Para as versões 1.4 Turbo Gasolina e 1.4 Turbo Multi Air, a fim de garantir o correcto funcionamento e evitar
danos graves no motor, é fundamental:
- utilizar exclusivamente velas especificamente certificadas para tais motores, do mesmo tipo e da mesma marca (ver quan-
to descrito no parágrafo “Motor” no capítulo “Características técnicas”);
- respeitar rigorosamente o intervalo de substituição de velas previsto no Plano de Manutenção Programada;
- Para a substituição das velas, aconselhamos dirigir-se aos Servi
ços Autorizados Alfa Romeo.
Milhares de quilómetros
Verificação do funcionamento dos sistemas de controlo do motor
(através da tomada de diagnóstico)
Substituição da(s) correia(s) de comando dos acessórios
Substituição da correia dentada de comando da distribuição (*)
Substituição velas de ignição 1
Substituição do cartucho do filtro do ar
Substituição do óleo do motor e filtro do óleo (ou a cada 24 meses) 2
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro anti-pólen (ou a cada 15 meses)
(*) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para usos severos (climas
frios, uso na cidade, longos períodos ao ralenti) ou, de qualquer forma, a cada 5 anos.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 201

35 70 105 140 175
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
202
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

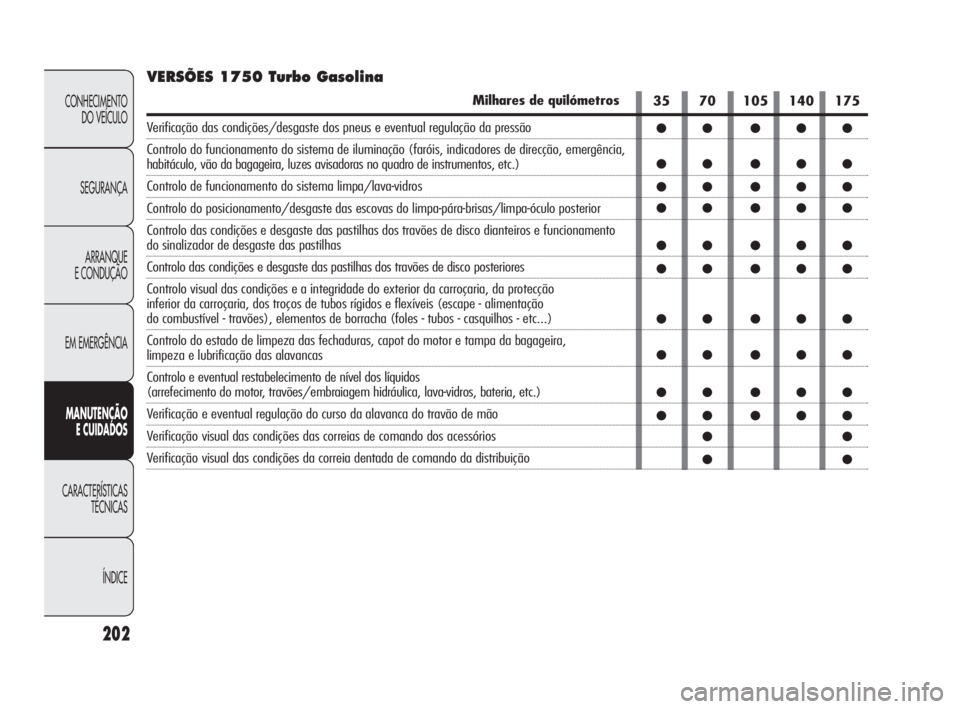

VERSÕES 1750 Turbo Gasolina
Milhares de quilómetros
Verificação das condições/desgaste dos pneus e eventual regulação da pressão
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de direcção, emergência,
habitáculo, vão da bagageira, luzes avisadoras no quadro de instrumentos, etc.)
Controlo de funcionamento do sistema limpa/lava-vidros
Controlo do posicionamento/desgaste das escovas do limpa-pára-brisas/limpa-óculo posterior
Controlo das condições e desgaste das pastilhas dos travões de disco dianteiros e funcionamento
do sinalizador de desgaste das pastilhas
Controlo das condições e desgaste das pastilhas dos travões de disco posteriores
Controlo visual das condições e a integridade do exterior da carroçaria, da protecção
inferior da carroçaria, dos troços de tubos rígidos e flexíveis (escape - alimentação
do combustível - travões), elementos de borracha (foles - tubos - casquilhos - etc...)
Controlo do estado de limpeza das fechaduras, capot do motor e tampa da bagageira,
limpeza e lubrificação das alavancas
Controlo e eventual restabelecimento de nível dos líquidos
(arrefecimento do motor, travões/embraiagem hidráulica, lava-vidros, bateria, etc.)
Verificação e eventual regulação do curso da alavanca do travão de mão
Verificação visual das condições das correias de comando dos acessórios
Verificação visual das condições da correia dentada de comando da distribuição
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 202

203
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

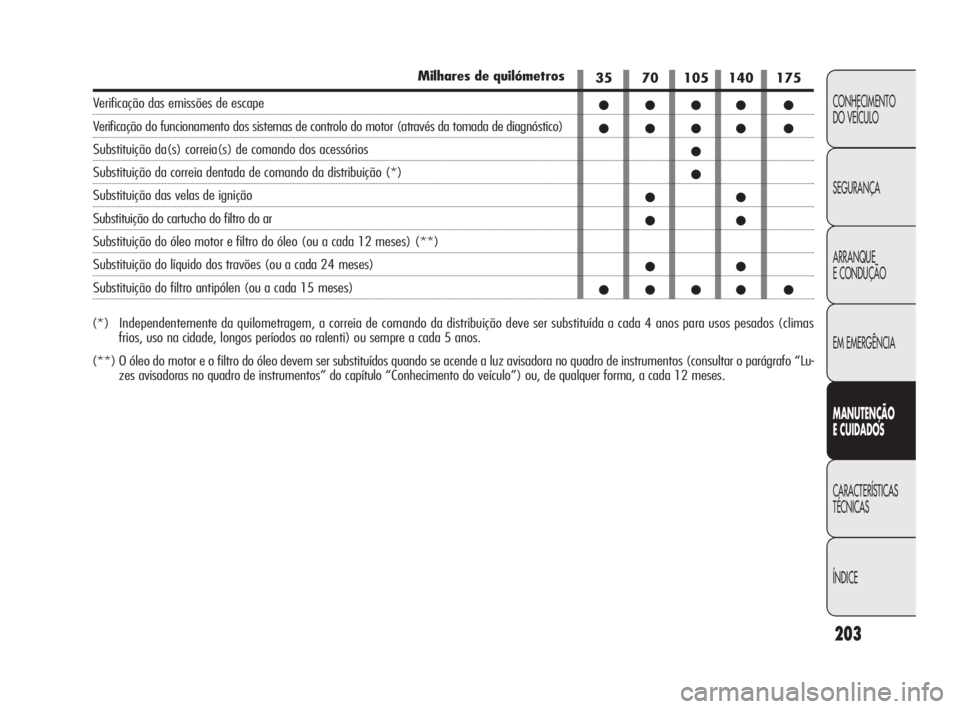

(*) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para usos pesados (climas
frios, uso na cidade, longos períodos ao ralenti) ou sempre a cada 5 anos.
(**)O óleo do motor e o filtro do óleo devem ser substituídos quando se acende a luz avisadora no quadro de instrumentos (consultar o parágrafo “Lu-
zes avisadoras no quadro de instrumentos” do capítulo “Conhecimento do veículo”) ou, de qualquer forma, a cada 12 meses.
Milhares de quilómetros
Verificação das emissões de escape
Verificação do funcionamento dos sistemas de controlo do motor (através da tomada de diagnóstico)
Substituição da(s) correia(s) de comando dos acessórios
Substituição da correia dentada de comando da distribuição (*)
Substituição das velas de ignição
Substituição do cartucho do filtro do ar
Substituição do óleo motor e filtro do óleo (ou a cada 12 meses) (**)
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro antipólen (ou a cada 15 meses)35 70 105 140 175
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 203

204
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Milhares de quilómetros
Verificação das condições/desgaste dos pneus e eventual regulação da pressão
Controlo do funcionamento do sistema de iluminação (faróis, indicadores de direcção,
emergência, habitáculo, vão da bagageira, luzes avisadoras no quadro de instrumentos, etc.)
Controlo do funcionamento do sistema limpa/lava-vidros
Controlo do posicionamento/desgaste das escovas do limpa-pára-brisas/limpa-óculo posterior
Controlo das condições e desgaste das pastilhas dos travões de disco dianteiros e
funcionamento do sinalizador de desgaste das pastilhas
Controlo das condições e desgaste das pastilhas de disco posteriores
Controlo visual das condições e a integridade do exterior da carroçaria, da protecção
inferior da carroçaria, dos troços de tubos rígidos e flexíveis (escape - alimentação
do combustível - travões), elementos de borracha (foles - tubos - casquilhos - etc...)
Controlo do estado de limpeza dos fechos do capot do motor e da bagageira,
limpeza e lubrificação das alavancas.
Controlo e eventual restabelecimento de nível dos líquidos
(arrefecimento do motor, travões/embraiagem hidráulica, lava-vidros, bateria, etc.)
Verificação e eventual regulação do curso da alavanca do travão de mão
Controlo emissões/fumos no escape
Verificação visual das condições das correias de comando dos acessórios
Verificação do funcionamento dos sistemas de controlo do motor (através da tomada de diagnóstico)35 70 105 140 175
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
VERSÕES Diesel
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 204

205
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
35 70 105 140 175
●
●
●●
●●
●●
●● ● ● ●
Milhares de quilómetros
Substituição das correias de comando dos acessórios
Substituição da correia dentada de comando da distribuição (*)
Substituição do filtro do combustível
Substituição do cartucho do filtro do ar
Substituição do óleo do motor e filtro do óleo (**) (ou a cada 24 meses)
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro anti-pólen (ou a cada 15 meses)
(*) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para utilizações severas (cli-
mas frios, uso na cidade, longos períodos ao ralenti) ou sempre a cada 5 anos.
(**)O óleo motor e o filtro do óleo devem ser substituídos após a ligação da luz avisadora no quadro de instrumentos ou sempre a cada 24 meses.
Se o veículo for utilizado principalmente em percursos urbanos, é necessário substituir o óleo do motor e o filtro
cada 12 meses.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 205

206
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
VERIFICAÇÕES PERIÓDICAS
A cada 1.000 km ou antes de longas viagens, controlar e even-
tualmente restabelecer:
❍nível do líquido de arrefecimento do motor, travões e lava-vi-
dros;
❍a pressão e a condição dos pneus;
❍funcionamento do sistema de iluminação (faróis, indicadores
de direcção, emergência, etc.);
❍funcionamento do sistema limpa/lava-pára-brisas e posicio-
namento/desgaste das escovas limpa pára-brisas/limpa-ócu-
lo posterior.
A cada 3.000 km controlar e eventualmente restabelecer: o nível
de óleo do motor.
Aconselhamos a utilização dos produtos da PETRONAS LUBRICANTS,
estudados e realizados expressamente para os veículos Alfa Ro-
meo (ver quanto indicado na tabela “Abastecimentos” no capítu-
lo “Características técnicas”).
UTILIZAÇÃO SEVERA DO VEÍCULO
Se se utiliza o veículo prevalentemente numa destas condições:
❍reboques de atrelado ou rulotes;
❍estradas poeirentas;
❍trajectos curtos (menos de 7-8 km) e repetidos e com tem-
peratura exterior abaixo de zero;
❍motor que roda frequentemente no mínimo ou condução em
longas distâncias a baixa velocidade ou em caso de inactivi-
dade prolongada;
❍percursos urbanos;
é necessário efectuar as seguintes verificações com maior frequência
em relação ao indicado no Plano de Manutenção Programada:
❍controlo das condições e desgaste das pastilhas dos travões de
disco anteriores;
❍controlo do estado de limpeza das fechaduras do capot do mo-
tor e tampa da bagageira, limpeza e lubrificação das alavancas;
❍controlo visual das condições: motor, caixa de velocidades,
transmissão, troços rígidos e flexíveis das tubagens (descarga
- alimentação combustível - travões) elementos de borracha
(foles - mangas - casquilhos, etc.);
❍controlo do estado de carga e nível do líquido da bateria (elec-
trólito);
❍controlo visual das condições das correias de comando dos aces-
sórios;
❍controlo e eventual substituição óleo motor e filtro do óleo;
❍controlo e eventual substituição do filtro anti-pólen;
❍controlo e eventual substituição do filtro do ar.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 206

207
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

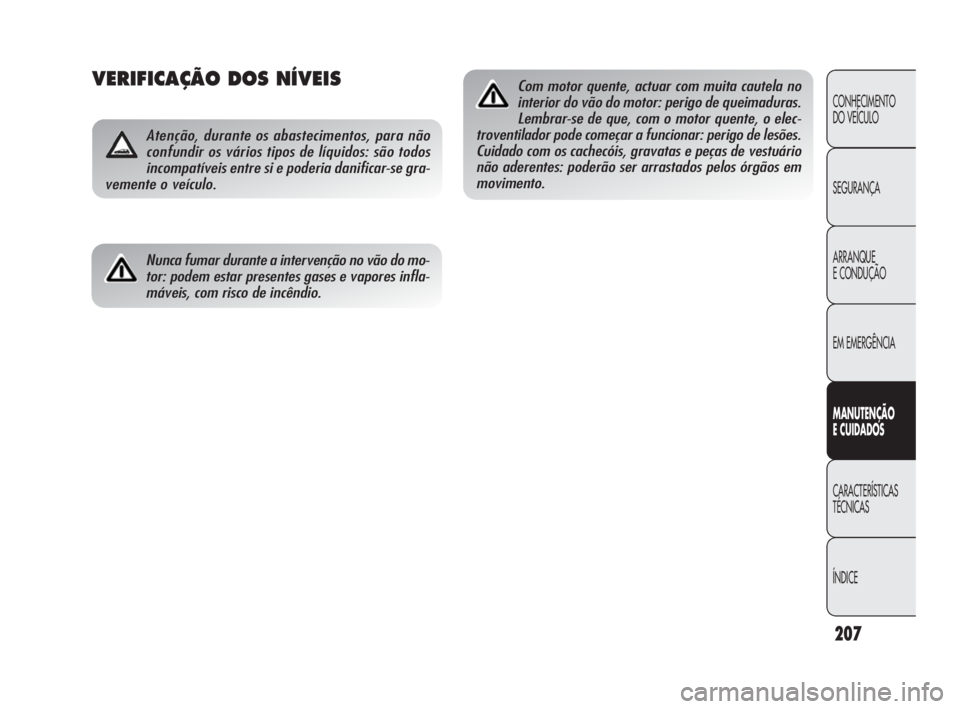

VERIFICAÇÃO DOS NÍVEIS
Atenção, durante os abastecimentos, para não
confundir os vários tipos de líquidos: são todos
incompatíveis entre si e poderia danificar-se gra-
vemente o veículo.
Nunca fumar durante a intervenção no vão do mo-
tor: podem estar presentes gases e vapores infla-
máveis, com risco de incêndio.
Com motor quente, actuar com muita cautela no
interior do vão do motor: perigo de queimaduras.
Lembrar-se de que, com o motor quente, o elec-
troventilador pode começar a funcionar: perigo de lesões.
Cuidado com os cachecóis, gravatas e peças de vestuário
não aderentes: poderão ser arrastados pelos órgãos em
movimento.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 207
