2010 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

16
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Avaria nos sensores de estacionamento
(para versões/mercados, se previsto)
Ver quanto descrito para a luz avisadora
t.
Avaria no sensor crepuscular
(para versões/mercados onde previsto)
A luz avisadora acende-se quando é detectada uma anomalia no
sensor de crepuscular.
Avaria das luzes adaptativas AFS
(para versões/mercados, se previsto)
A luz avisadora acende-se quando é detectada uma anomalia das
luzes adaptativas AFS (ver parágrafo “Luzes adaptativas” neste
capítulo). O display mostra a mensagem específica.
Avaria do sistema antientalamento
A luz avisadora acende quando é detectada uma anomalia no sis-
tema antientalamento dos vidros. O display mostra a mensagem
específica.
Avaria do sensor de pressão do óleo do motor
A luz avisadora acende-se quando é detectada uma anomalia nos
sensores de pressão do óleo do motor. O display mostra a men-
sagem específica.
Luzes de nevoeiro posteriores
(amarelo âmbar)
A luz avisadora acende quando são ligadas as luzes de
nevoeiro posteriores. Com as luzes ligadas, ilumina-se
também o LED situado no botão
4.
4
Luzes de nevoeiro (verde)
A luz avisadora acende quando são ligadas as luzes
de nevoeiro. Com as luzes ligadas, ilumina-se também
o LED situado no botão
5.
5
Luzes de presença (verde)
A luz avisadora acende quando são ligadas as luzes de
presença.
Follow me home (verde)
A luz avisadora acende-se (juntamente com a visualização de uma
mensagem no display) quando é utilizado este dispositivo (ver pa-
rágrafo “Dispositivo Follow me home” neste capítulo).
3
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 16

17
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

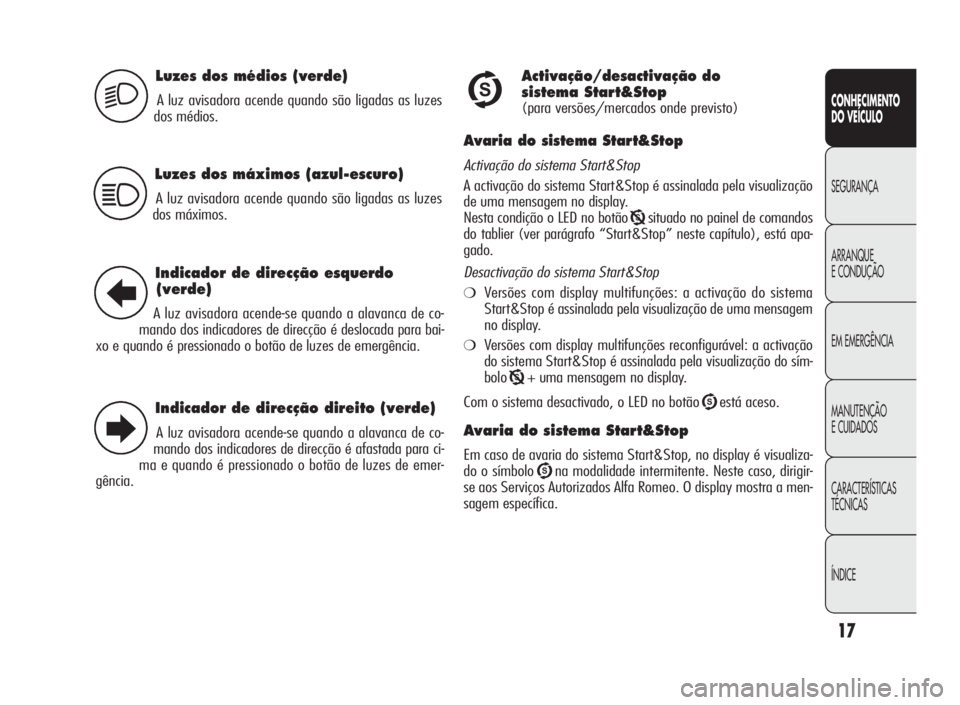

Luzes dos médios (verde)
A luz avisadora acende quando são ligadas as luzes
dos médios.2U
Luzes dos máximos (azul-escuro)
A luz avisadora acende quando são ligadas as luzes
dos máximos.1
Indicador de direcção esquerdo
(verde)
A luz avisadora acende-se quando a alavanca de co-
mando dos indicadores de direcção é deslocada para bai-
xo e quando é pressionado o botão de luzes de emergência.
Indicador de direcção direito (verde)
A luz avisadora acende-se quando a alavanca de co-
mando dos indicadores de direcção é afastada para ci-
ma e quando é pressionado o botão de luzes de emer-
gência.
R
E
Activação/desactivação do
sistema Start&Stop
(para versões/mercados onde previsto)
Avaria do sistema Start&Stop
Activação do sistema Start&Stop
A activação do sistema Start&Stop é assinalada pela visualização
de uma mensagem no display.
Nesta condição o LED no botão
Tsituado no painel de comandos
do tablier (ver parágrafo “Start&Stop” neste capítulo), está apa-
gado.
Desactivação do sistema Start&Stop
❍Versões com display multifunções: a activação do sistema
Start&Stop é assinalada pela visualização de uma mensagem
no display.
❍Versões com display multifunções reconfigurável: a activação
do sistema Start&Stop é assinalada pela visualização do sím-
bolo
T+ uma mensagem no display.
Com o sistema desactivado, o LED no botão
Uestá aceso.
Avaria do sistema Start&Stop
Em caso de avaria do sistema Start&Stop, no display é visualiza-
do o símbolo
Una modalidade intermitente. Neste caso, dirigir-
se aos Serviços Autorizados Alfa Romeo. O display mostra a men-
sagem específica.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 17

18
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Avaria no sensor crepuscular
(para versões/mercados onde previsto)
Em algumas versões no display é visualizada uma men-
sagem + símbolo em caso de avaria do sensor crepuscular.1
Possível presença de gelo na
estrada
Nas versões dotadas de “Display multifunções reconfi-
gurável” é visualizada uma mensagem + símbolo no display quan-
do a temperatura exterior é inferior ou igual a 3ºC.
Nas versões dotadas de “Display multifunções” é visualizada ape-
nas a mensagem específica.
AVISO Em caso de avaria no sensor de temperatura externa, no
display são visualizados traços no lugar do valor.
√
Bloqueio do combustível
Em algumas versões é visualizada uma mensagem
+ símbolo no display em caso de intervenção do siste-
ma de corte do combustível. Para o procedimento de reactivação
do sistema de corte de combustível, consultar o parágrafo “Siste-
ma de corte de combustível” neste capítulo.s
Avaria das luzes externas
Em algumas versões é visualizada uma mensagem
+ símbolo no display quando é detectada uma anoma-
lia numa das seguintes luzes.
– luzes diurnas (DRL)
– luzes de presença
– luzes de direcção
– luzes de nevoeiro posteriores
– luzes da matrícula.
A anomalia referida a estas lâmpadas poderá ser: a queimadura
de uma ou mais lâmpadas, a queimadura do respectivo fusível de
protecção ou a interrupção da conexão eléctrica.W
Avaria das luzes de stop
Em algumas versões é visualizada uma mensagem
+ símbolo no display quando é detectada uma anoma-
lia nas luzes de stop. A anomalia poderá dever-se a lâmpada fun-
dida, ao respectivo fusível de protecção queimado ou à interrupção
da ligação eléctrica.T
Bagageira aberta
Em algumas versões, é mostrada uma mensagem +
símbolo no display quando a bagageira está aberta.R
Capot do motor aberto
Em algumas versões é mostrada uma mensagem + sím-
bolo no display quando o capot do motor está aberto.S
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 18

19
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICEAvaria no sensor de estacionamento
(para versões/mercados, onde previsto)
Em algumas versões no display é visualizada uma men-
sagem + símbolo em caso de avaria do sensor de estacionamen-
to.
Visualização da selecção da modalidade
de condução (Sistema “Alfa DNA”)
(para versões/mercados, onde previsto)
Nas versões dotadas de “Display multifunções reconfigurável” é vi-
sualizada uma mensagem + símbolo relativo à activação da mo-
dalidade de condução “DYNAMIC”, “NORMAL” ou “ALL WEATHER”.
Quando uma destas modalidades de condução não está disponí-
vel, no display é visualizada uma mensagem de aviso.
Nas versões dotadas de “Display multifunções”, é por sua vez vi-
sualizada uma letra (d ou a) relativa à modalidade de condução
inserida e uma mensagem específica.
Avaria no sensor de chuva
(para versões/mercados, onde previsto)
Em algumas versões no display é visualizada uma mensa-
gem + símbolo em caso de avaria do sensor de chuva.u
t
Visualização do nível do óleo motor
(para versões/mercados, onde previsto)
Rodando a chave de ignição para a posição MAR, o display visua-
liza, por alguns segundos, o nível do óleo do motor. No caso de
pressão insuficiente do óleo do motor, no ecrã aparece uma men-
sagem específica.
AVISO Para conhecer a correcta quantidade de óleo do motor, ve-
rificar sempre a indicação presente na vareta de controlo (consul-
tar o parágrafo “Verificação dos níveis” no capítulo “Manutenção
e cuidados”).
AVISO Para ter a certeza da correcta indicação relativa ao nível
do óleo do motor, efectuar o controlo com veículo posicionado
em piso plano.
AVISO Para que a medição do nível do óleo seja efectuada cor-
rectamente, após a rotação da chave para a posição MAR, aguar-
dar cerca de 2 segundos antes de efectuar a ligação do motor.
AVISO O nível do óleo do motor pode aumentar após uma para-
gem prolongada.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 19

20
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

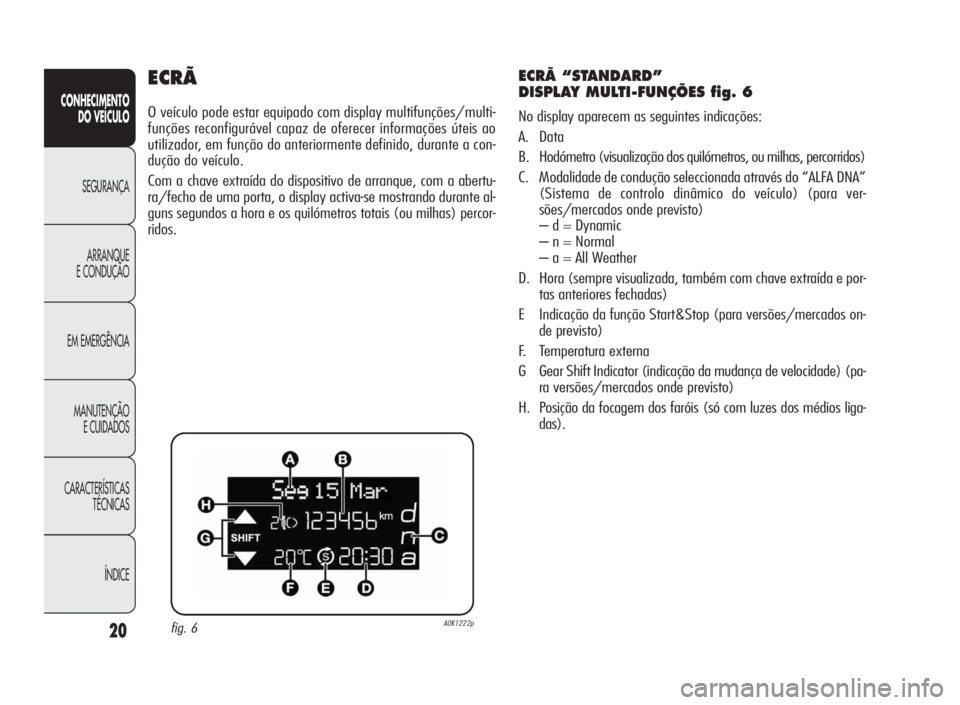

ECRÃ
O veículo pode estar equipado com display multifunções/multi-
funções reconfigurável capaz de oferecer informações úteis ao
utilizador, em função do anteriormente definido, durante a con-
dução do veículo.
Com a chave extraída do dispositivo de arranque, com a abertu-
ra/fecho de uma porta, o display activa-se mostrando durante al-
guns segundos a hora e os quilómetros totais (ou milhas) percor-
ridos.
ECRÃ “STANDARD”
DISPLAY MULTI-FUNÇÕES fig. 6
No display aparecem as seguintes indicações:
A. Data
B. Hodómetro (visualização dos quilómetros, ou milhas, percorridos)
C. Modalidade de condução seleccionada através do “ALFA DNA”
(Sistema de controlo dinâmico do veículo) (para ver-
sões/mercados onde previsto)
–d=Dynamic
– n = Normal
– a = All Weather
D. Hora (sempre visualizada, também com chave extraída e por-
tas anteriores fechadas)
E Indicação da função Start&Stop (para versões/mercados on-
de previsto)
F. Temperatura externa
G Gear Shift Indicator (indicação da mudança de velocidade) (pa-
ra versões/mercados onde previsto)
H. Posição da focagem dos faróis (só com luzes dos médios liga-
das).
fig. 6A0K1222p
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 20

21
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ECRÃ “STANDARD” DISPLAY MULTIFUNÇÕES
RECONFIGURÁVEL fig. 7
No display aparecem as seguintes indicações:
A. Hora
B. Quilómetros (ou milhas) totais percorridos
C. Conta-quilómetros (visualização dos quilómetros/milhas per-
corridos)
D. Sinalização do estado do veículo (por exemplo: portas aber-
tas, ou eventual presença de gelo na estrada, etc. ...)/Indi-
cação da função Start&Stop (para versões/mercados onde
previsto)/ Gear Shift Indicator (indicação da mudança de ve-
locidade) (para versões/mercados onde previsto)
E. Posição de focagem dos faróis (somente com as luzes de mé-
dios acesas)
F. Temperatura externa.Em algumas versões seleccionando a modalidade de condução
“DYNAMIC” (ver parágrafo “Sistema Alfa DNA” neste capítulo),
o display mostra a pressão da turbina fig. 8.
fig. 7A0K0005mfig. 8A0K0006m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 21

22
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

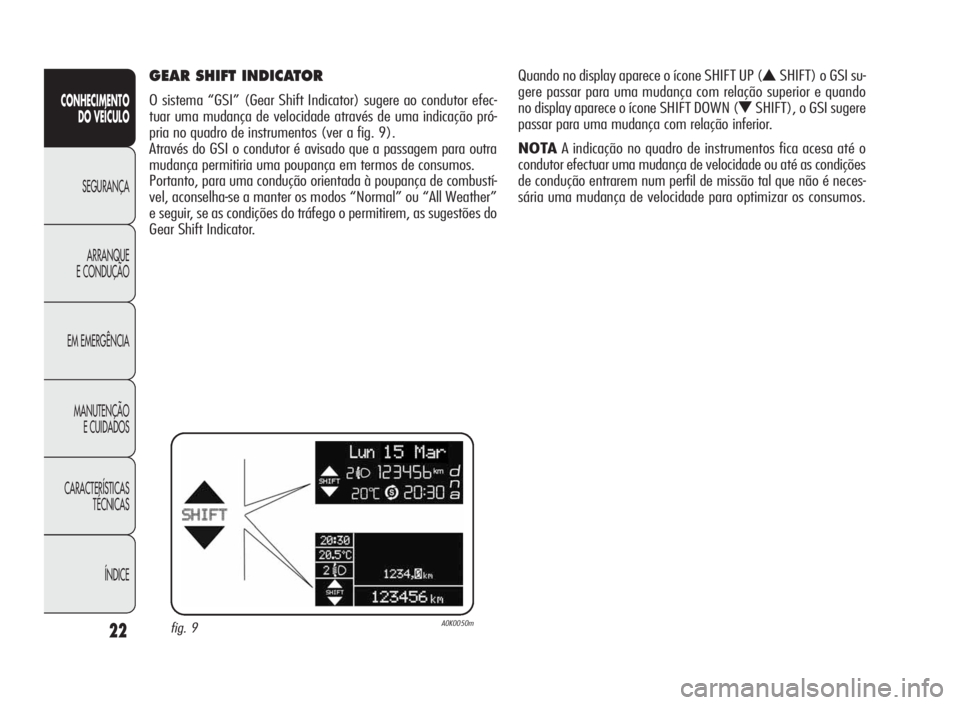

GEAR SHIFT INDICATOR
O sistema “GSI” (Gear Shift Indicator) sugere ao condutor efec-
tuar uma mudança de velocidade através de uma indicação pró-
pria no quadro de instrumentos (ver a fig. 9).
Através do GSI o condutor é avisado que a passagem para outra
mudança permitiria uma poupança em termos de consumos.
Portanto, para uma condução orientada à poupança de combustí-
vel, aconselha-se a manter os modos “Normal” ou “All Weather”
e seguir, se as condições do tráfego o permitirem, as sugestões do
Gear Shift Indicator.Quando no display aparece o ícone SHIFT UP (
NSHIFT) o GSI su-
gere passar para uma mudança com relação superior e quando
no display aparece o ícone SHIFT DOWN (
OSHIFT), o GSI sugere
passar para uma mudança com relação inferior.
NOTAA indicação no quadro de instrumentos fica acesa até o
condutor efectuar uma mudança de velocidade ou até as condições
de condução entrarem num perfil de missão tal que não é neces-
sária uma mudança de velocidade para optimizar os consumos.
fig. 9A0K0050m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 22

23
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
WELCOME MOVEMENT
Em algumas versões, rodando a chave para a posição MAR, ob-
tém-se:
❍a movimentação rápida (subida/descida) dos índices do ta-
químetro e do conta-rotações;
❍a iluminação dos índices gráficos/display;
❍a visualização no display de uma animação gráfica a repre-
sentar o perfil do veículo.
Movimentação dos índices
❍Se for extraída a chave do dispositivo de arranque durante a
movimentação dos índices, estes voltam imediatamente para
a posição inicial.
❍Depois de ter alcançado o valor de fim de escala, os índices
posicionam-se no valor assinalado pelo veículo.
❍Com o arranque do motor, a movimentação dos índices ter-
mina.
Iluminação índices gráficos/display
Decorridos alguns segundos após a introdução da chave no dis-
positivo de arranque acendem-se em sequência índices, gráficos
e display.
Visualização animação gráfica
Em fase de extracção da chave do dispositivo de arranque (com
portas fechadas), o display permanece iluminado e visualiza uma
animação gráfica. De seguida, é atenuada progressivamente a
iluminação do display até se apagar por completo.

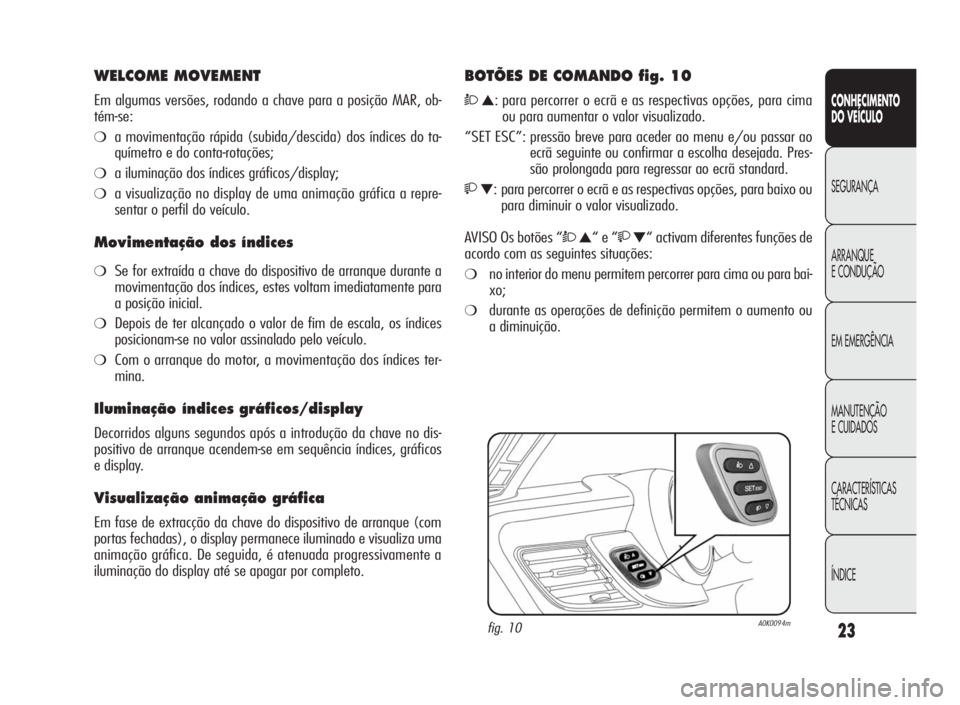

BOTÕES DE COMANDO fig. 10
Ò▲: para percorrer o ecrã e as respectivas opções, para cima
ou para aumentar o valor visualizado.
“SET ESC”: pressão breve para aceder ao menu e/ou passar ao
ecrã seguinte ou confirmar a escolha desejada. Pres-
são prolongada para regressar ao ecrã standard.
▼: para percorrer o ecrã e as respectivas opções, para baixo ou
para diminuir o valor visualizado.
AVISO Os botões “
Ò▲“e“▼“ activam diferentes funções de
acordo com as seguintes situações:
❍no interior do menu permitem percorrer para cima ou para bai-
xo;
❍durante as operações de definição permitem o aumento ou
a diminuição.
fig. 10A0K0094m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:51 Pagina 23
