2010 Alfa Romeo Giulietta Manual de Uso e Manutenção (in Portuguese)

128
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
fig. 89A0K0115mfig. 90A0K0222m
TAMPÃO DO DEPÓSITO DE COMBUSTÍVEL
A tampa do combustível desbloqueia-se quando o fecho centrali-
zado é desligado e bloqueia-se automaticamente inserindo o fecho
centralizado.
Abertura
Carregue na tampa A-fig. 89 para a desbloquear e aceder ao tam-
pão do depósito de combustível B. Seguidamente carregar no tam-
pão B e rodá-lo para a esquerda.
O tampão possui um dispositivo antiperda C que permite fixar a
tampa, evitando a sua perda. Durante o abastecimento, coloque
ao tampão no dispositivo D.
Abertura de emergência da tampa
Em caso de emergência é possível abrir a tampa puxando o cordão
A-fig. 90 situado no lado direito da bagageira.
Fecho
Desengate i tampão B do dispositivo D e insira-o na respectiva se-
de. De seguida, rode o tampão para a direita até sentir um ou mais
cliques. Volte a fechar a tampa A, certificando-se de que está cor-
rectamente bloqueada.
O fecho hermético pode determinar um ligeiro aumento da pres-
são no depósito. Um eventual ruído de respiro enquanto se desa-
perta o tampão é normal.
Não se aproxime do bocal do depósito com cha-
mas ou cigarros acesos: perigo de incêndio. Evite
também de se aproximar muito do bocal com o
rosto, para não inalar vapores nocivos.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 128

129
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

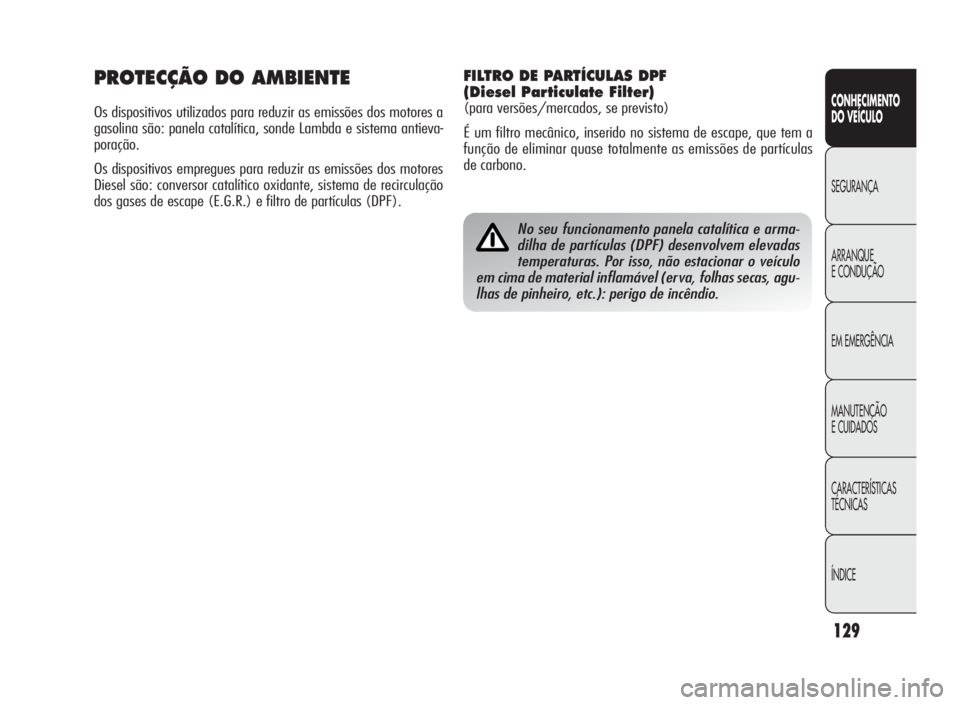

No seu funcionamento panela catalítica e arma-
dilha de partículas (DPF) desenvolvem elevadas
temperaturas. Por isso, não estacionar o veículo
em cima de material inflamável (erva, folhas secas, agu-
lhas de pinheiro, etc.): perigo de incêndio.
PROTECÇÃO DO AMBIENTE
Os dispositivos utilizados para reduzir as emissões dos motores a
gasolina são: panela catalítica, sonde Lambda e sistema antieva-
poração.
Os dispositivos empregues para reduzir as emissões dos motores
Diesel são: conversor catalítico oxidante, sistema de recirculação
dos gases de escape (E.G.R.) e filtro de partículas (DPF).
FILTRO DE PARTÍCULAS DPF
(Diesel Particulate Filter)
(para versões/mercados, se previsto)
É um filtro mecânico, inserido no sistema de escape, que tem a
função de eliminar quase totalmente as emissões de partículas
de carbono.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 129

página deixada em branco intencionalmente
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 130

131
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

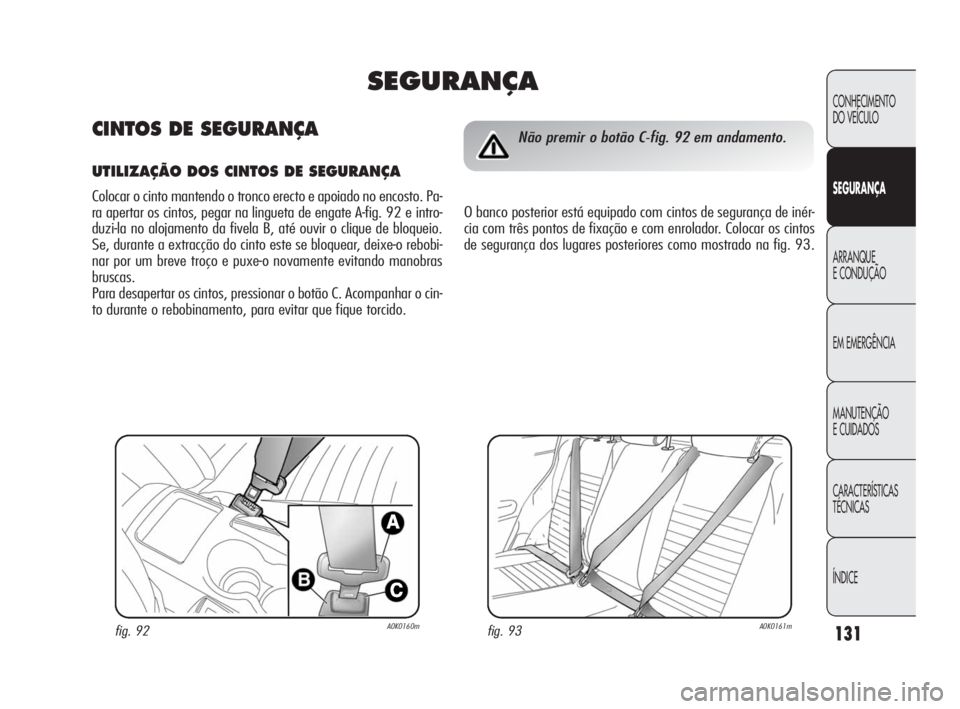

fig. 93A0K0161mfig. 92A0K0160m
Não premir o botão C-fig. 92 em andamento.
O banco posterior está equipado com cintos de segurança de inér-
cia com três pontos de fixação e com enrolador. Colocar os cintos
de segurança dos lugares posteriores como mostrado na fig. 93.
SEGURANÇA
CINTOS DE SEGURANÇA
UTILIZAÇÃO DOS CINTOS DE SEGURANÇA
Colocar o cinto mantendo o tronco erecto e apoiado no encosto. Pa-
ra apertar os cintos, pegar na lingueta de engate A-fig. 92 e intro-
duzi-la no alojamento da fivela B, até ouvir o clique de bloqueio.
Se, durante a extracção do cinto este se bloquear, deixe-o rebobi-
nar por um breve troço e puxe-o novamente evitando manobras
bruscas.
Para desapertar os cintos, pressionar o botão C. Acompanhar o cin-
to durante o rebobinamento, para evitar que fique torcido.
131-150 Alfa Giulietta PT 4ed 26-04-2010 11:49 Pagina 131

132
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

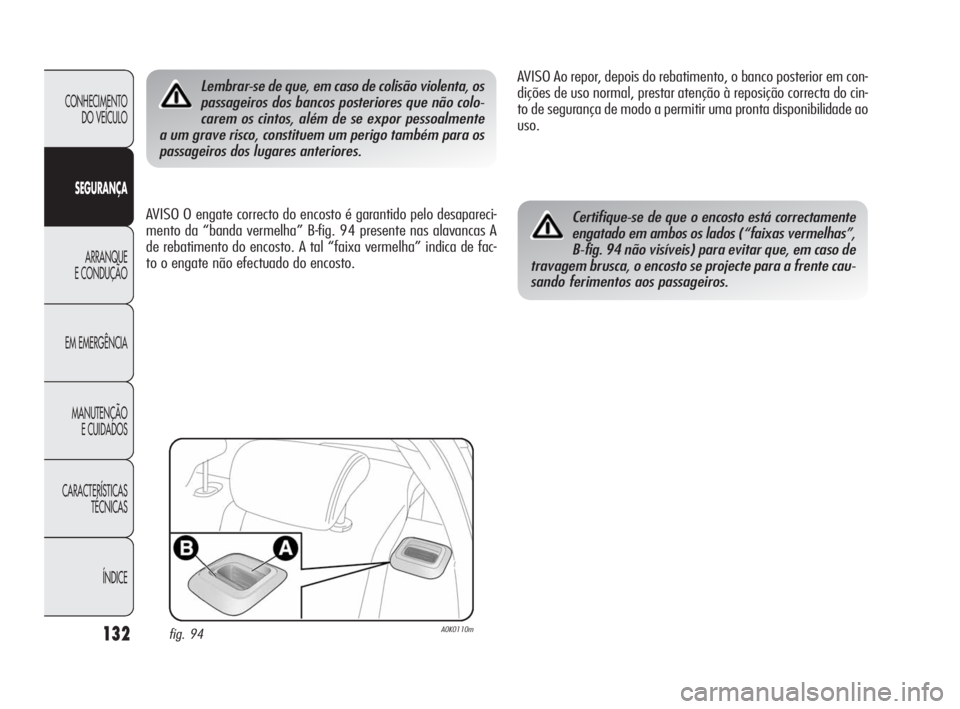

Lembrar-se de que, em caso de colisão violenta, os
passageiros dos bancos posteriores que não colo-
carem os cintos, além de se expor pessoalmente
a um grave risco, constituem um perigo também para os
passageiros dos lugares anteriores.
AVISO O engate correcto do encosto é garantido pelo desapareci-
mento da “banda vermelha” B-fig. 94 presente nas alavancas A
de rebatimento do encosto. A tal “faixa vermelha” indica de fac-
to o engate não efectuado do encosto.AVISO Ao repor, depois do rebatimento, o banco posterior em con-
dições de uso normal, prestar atenção à reposição correcta do cin-
to de segurança de modo a permitir uma pronta disponibilidade ao
uso.Certifique-se de que o encosto está correctamente
engatado em ambos os lados (“faixas vermelhas”,
B-fig. 94 não visíveis) para evitar que, em caso de
travagem brusca, o encosto se projecte para a frente cau-
sando ferimentos aos passageiros.
fig. 94A0K0110m
131-150 Alfa Giulietta PT 4ed 26-04-2010 11:49 Pagina 132

133
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
SISTEMA S.B.R.
(Seat Belt Reminder)
É constituído por um avisador acústico que, através da ligação de
modo intermitente da luz avisadora
avisa o condutor e o passageiro da frente da falta de colocação
do respectivo cinto de segurança.
fig. 95A0K0075m
Em algumas versões está também presente um mostrador (previs-
to em alternativa às luzes avisadoras presentes no quadro de ins-
trumentos) localizado por cima do espelho retrovisor interno fig. 95,
que alerta, através de uma sinalização visual e acústica, os passa-
geiros dos lugares anteriores que os respectivos cintos de seguran-
ça não estão apertados.
Para a desactivação permanente dirigir-se aos Serviços Autoriza-
dos Alfa Romeo. É possível reactivar o sistema S.B.R. exclusiva-
mente através do Menu de Set Up do display (ver capítulo “Co-
nhecimento do veículo”).
As luzes avisadoras podem ser de cor vermelha e verde e funcio-
nam segundo as seguintes modalidades fig. 95:
❍1 = banco anterior esquerdo (indica o estado do condutor pa-
ra versões com volante à esquerda)
❍2 = banco posterior esquerdo (passageiro)
❍3 = banco posterior central (passageiro)
❍4 = banco posterior direito (passageiro)
❍5 = banco anterior direito (indica o estado do condutor para
versões com volante à esquerda)
131-150 Alfa Giulietta PT 4ed 26-04-2010 11:49 Pagina 133

134
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Bancos anteriores
(luz avisadora n°1=condutor e n°5=passageiro)
Condutor
Se no veículo estiver presente só o condutor e o seu cinto estiver
desapertado, superando os 20 Km/h ou permanecendo a uma ve-
locidade compreendida entre os 10 km/h e os 20 Km/h por um
período superior a 5 segundos, tem início um ciclo de sinaliza-
ções acústicas relativo aos lugares anteriores (sinalização acústi-
ca contínua durante os primeiros 6 segundos seguida de um ulte-
rior “beep” de 90 segundos e do lampejo da luz avisadora). Ter-
minado o ciclo, as luzes avisadoras permanecem acesas de modo
fixo até que o veículo seja desligado. A sinalização acústica inter-
rompe-se imediatamente colocando o cinto do condutor e a luz avi-
sadora passa, portanto, para a cor verde.
Se o cinto for de novo desapertado durante o andamento do veí-
culo, a sinalização acústica e o lampejo da luz avisadora recome-
çam como descrito anteriormente.
Passageiro
Para o passageiro da frente, a situação é análoga, com a diferen-
ça de que a luz avisadora tem cor verde e que a sinalização se in-
terrompe também quando o passageiro abandona o veículo.
No caso de ambos os cintos dos bancos anteriores serem desa-
pertados com o veículo em andamento e com um intervalo de pou-
cos segundos entre ambos, a sinalização acústica dirá respeito à
ocorrência mais recente, enquanto as duas luzes avisadoras emi-
tem a sinalização visual de forma independente.
Bancos posteriores
(luz avisadora n°2, n°3 e n°4)
Para os lugares posteriores, a sinalização só ocorre quando um dos
cintos for desapertado (vermelho intermitente). Nesta situação,
a luz avisadora relativa ao cinto que foi desapertado começa a
piscar (vermelho intermitente) durante cerca de 30 segundos. É
emitido, também, um sinal acústico.
Caso sejam desapertados vários cintos, a sinalização visual (ver-
melho intermitente) tem início e termina de modo independente
para cada luz avisadora. A sinalização ficará verde quando for aper-
tado o respectivo cinto de segurança.
30 segundos, aproximadamente, após a última sinalização, as
luzes avis. relativas aos lugares posteriores desligar-se-ão, inde-
pendentemente do estado do cinto (vermelho ou verde).
AVISOS
As luzes avisadoras ficam todas apagadas se, rodando a chave
de arranque para a posição MAR, todos os cintos (anteriores e pos-
teriores) estiverem já apertados.
Todas as luzes avisadoras se acendem quando pelo menos um cin-
to passa de apertado para desapertado ou vice-versa.
131-150 Alfa Giulietta PT 4ed 26-04-2010 11:49 Pagina 134

135
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

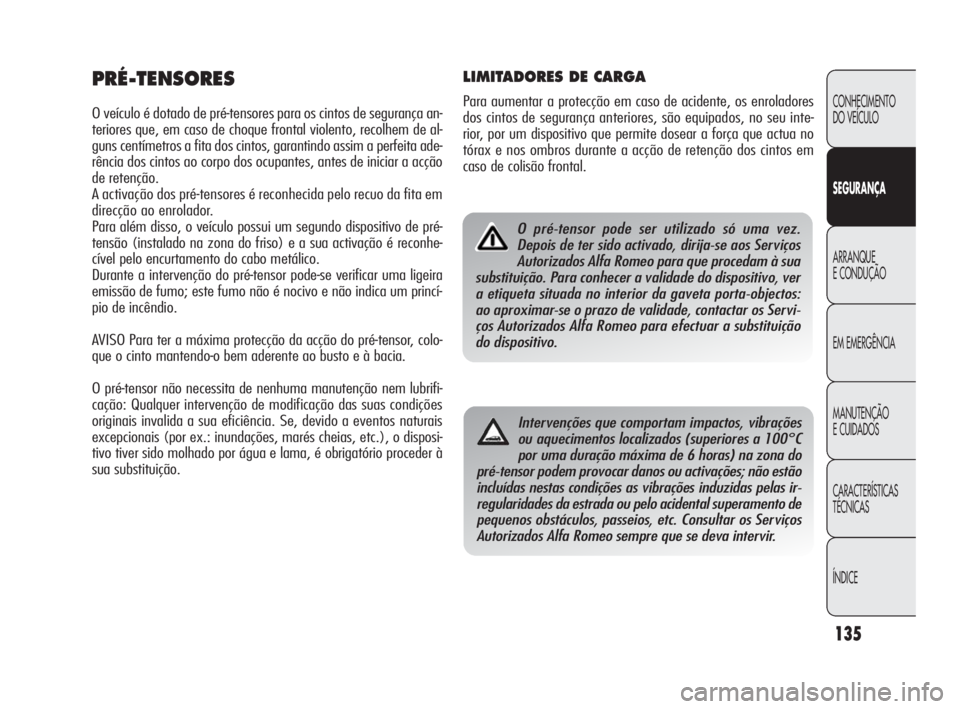

PRÉ-TENSORES
O veículo é dotado de pré-tensores para os cintos de segurança an-
teriores que, em caso de choque frontal violento, recolhem de al-
guns centímetros a fita dos cintos, garantindo assim a perfeita ade-
rência dos cintos ao corpo dos ocupantes, antes de iniciar a acção
de retenção.
A activação dos pré-tensores é reconhecida pelo recuo da fita em
direcção ao enrolador.
Para além disso, o veículo possui um segundo dispositivo de pré-
tensão (instalado na zona do friso) e a sua activação é reconhe-
cível pelo encurtamento do cabo metálico.
Durante a intervenção do pré-tensor pode-se verificar uma ligeira
emissão de fumo; este fumo não é nocivo e não indica um princí-
pio de incêndio.
AVISO Para ter a máxima protecção da acção do pré-tensor, colo-
que o cinto mantendo-o bem aderente ao busto e à bacia.
O pré-tensor não necessita de nenhuma manutenção nem lubrifi-
cação: Qualquer intervenção de modificação das suas condições
originais invalida a sua eficiência. Se, devido a eventos naturais
excepcionais (por ex.: inundações, marés cheias, etc.), o disposi-
tivo tiver sido molhado por água e lama, é obrigatório proceder à
sua substituição.
LIMITADORES DE CARGA
Para aumentar a protecção em caso de acidente, os enroladores
dos cintos de segurança anteriores, são equipados, no seu inte-
rior, por um dispositivo que permite dosear a força que actua no
tórax e nos ombros durante a acção de retenção dos cintos em
caso de colisão frontal.
O pré-tensor pode ser utilizado só uma vez.
Depois de ter sido activado, dirija-se aos Serviços
Autorizados Alfa Romeo para que procedam à sua
substituição. Para conhecer a validade do dispositivo, ver
a etiqueta situada no interior da gaveta porta-objectos:
ao aproximar-se o prazo de validade, contactar os Servi-
ços Autorizados Alfa Romeo para efectuar a substituição
do dispositivo.
Intervenções que comportam impactos, vibrações
ou aquecimentos localizados (superiores a 100°C
por uma duração máxima de 6 horas) na zona do
pré-tensor podem provocar danos ou activações; não estão
incluídas nestas condições as vibrações induzidas pelas ir-
regularidades da estrada ou pelo acidental superamento de
pequenos obstáculos, passeios, etc. Consultar os Serviços
Autorizados Alfa Romeo sempre que se deva intervir.
131-150 Alfa Giulietta PT 4ed 26-04-2010 11:49 Pagina 135
