2010 Alfa Romeo Giulietta OBD port

11
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

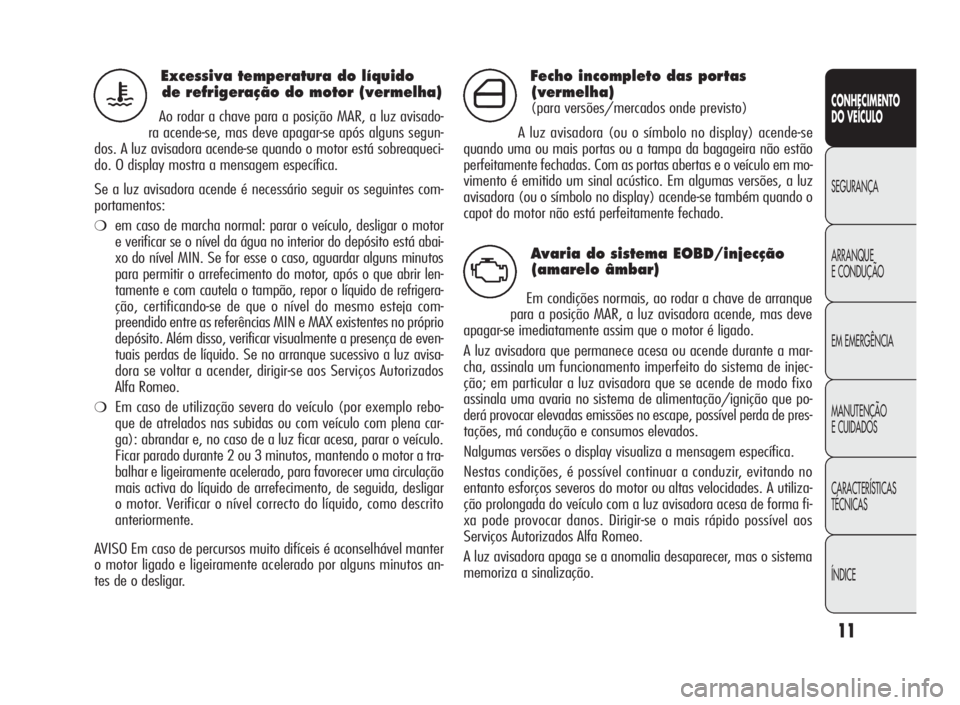

Excessiva temperatura do líquido
de refrigeração do motor (vermelha)
Ao rodar a chave para a posição MAR, a luz avisado-
ra acende-se, mas deve apagar-se após alguns segun-
dos. A luz avisadora acende-se quando o motor está sobreaqueci-
do. O display mostra a mensagem específica.
Se a luz avisadora acende é necessário seguir os seguintes com-
portamentos:
❍em caso de marcha normal: parar o veículo, desligar o motor
e verificar se o nível da água no interior do depósito está abai-
xo do nível MIN. Se for esse o caso, aguardar alguns minutos
para permitir o arrefecimento do motor, após o que abrir len-
tamente e com cautela o tampão, repor o líquido de refrigera-
ção, certificando-se de que o nível do mesmo esteja com-
preendido entre as referências MIN e MAX existentes no próprio
depósito. Além disso, verificar visualmente a presença de even-
tuais perdas de líquido. Se no arranque sucessivo a luz avisa-
dora se voltar a acender, dirigir-se aos Serviços Autorizados
Alfa Romeo.
❍Em caso de utilização severa do veículo (por exemplo rebo-
que de atrelados nas subidas ou com veículo com plena car-
ga): abrandar e, no caso de a luz ficar acesa, parar o veículo.
Ficar parado durante 2 ou 3 minutos, mantendo o motor a tra-
balhar e ligeiramente acelerado, para favorecer uma circulação
mais activa do líquido de arrefecimento, de seguida, desligar
o motor. Verificar o nível correcto do líquido, como descrito
anteriormente.
AVISO Em caso de percursos muito difíceis é aconselhável manter
o motor ligado e ligeiramente acelerado por alguns minutos an-
tes de o desligar.
u
Fecho incompleto das portas
(vermelha)
(para versões/mercados onde previsto)
A luz avisadora (ou o símbolo no display) acende-se
quando uma ou mais portas ou a tampa da bagageira não estão
perfeitamente fechadas. Com as portas abertas e o veículo em mo-
vimento é emitido um sinal acústico. Em algumas versões, a luz
avisadora (ou o símbolo no display) acende-se também quando o
capot do motor não está perfeitamente fechado.´
Avaria do sistema EOBD/injecção
(amarelo âmbar)
Em condições normais, ao rodar a chave de arranque
para a posição MAR, a luz avisadora acende, mas deve
apagar-se imediatamente assim que o motor é ligado.
A luz avisadora que permanece acesa ou acende durante a mar-
cha, assinala um funcionamento imperfeito do sistema de injec-
ção; em particular a luz avisadora que se acende de modo fixo
assinala uma avaria no sistema de alimentação/ignição que po-
derá provocar elevadas emissões no escape, possível perda de pres-
tações, má condução e consumos elevados.
Nalgumas versões o display visualiza a mensagem específica.
Nestas condições, é possível continuar a conduzir, evitando no
entanto esforços severos do motor ou altas velocidades. A utiliza-
ção prolongada do veículo com a luz avisadora acesa de forma fi-
xa pode provocar danos. Dirigir-se o mais rápido possível aos
Serviços Autorizados Alfa Romeo.
A luz avisadora apaga se a anomalia desaparecer, mas o sistema
memoriza a sinalização.
U
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:50 Pagina 11

283
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

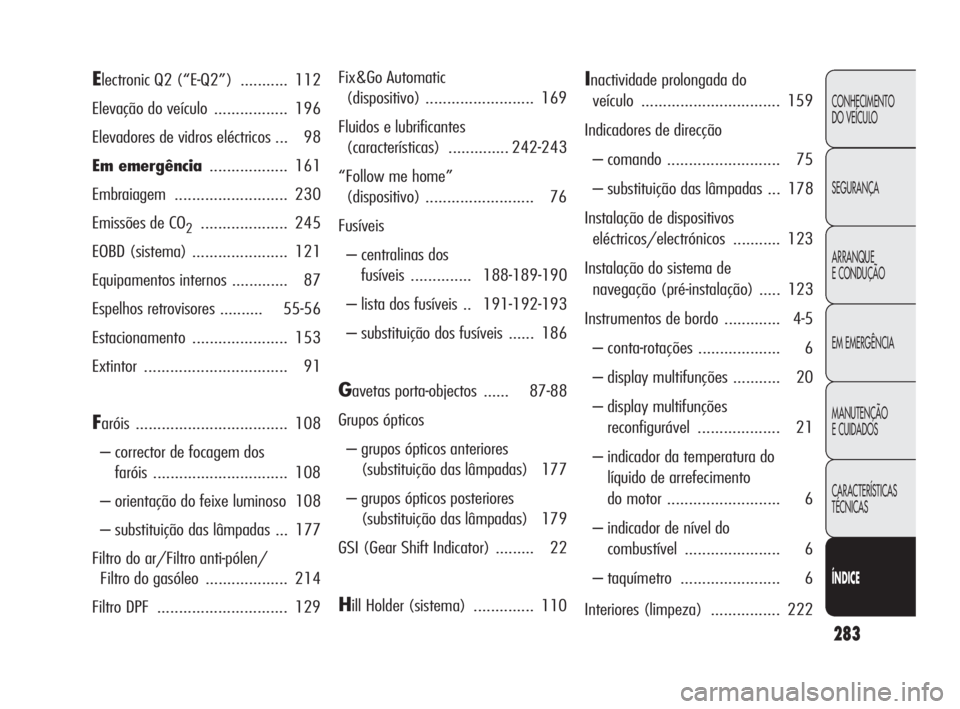

Electronic Q2 (“E-Q2”) ........... 112
Elevação do veículo ................. 196
Elevadores de vidros eléctricos ... 98
Em emergência.................. 161
Embraiagem .......................... 230
Emissões de CO
2.................... 245
EOBD (sistema) ...................... 121
Equipamentos internos ............. 87
Espelhos retrovisores .......... 55-56
Estacionamento ...................... 153
Extintor ................................. 91
Faróis ................................... 108
– corrector de focagem dos
faróis ............................... 108
– orientação do feixe luminoso 108
– substituição das lâmpadas ... 177
Filtro do ar/Filtro anti-pólen/
Filtro do gasóleo ................... 214
Filtro DPF .............................. 129Fix&Go Automatic
(dispositivo) ......................... 169
Fluidos e lubrificantes
(características) .............. 242-243
“Follow me home”
(dispositivo) ......................... 76
Fusíveis
– centralinas dos
fusíveis ..............188-189-190
– lista dos fusíveis .. 191-192-193
– substituição dos fusíveis ...... 186
Gavetas porta-objectos ...... 87-88
Grupos ópticos
– grupos ópticos anteriores
(substituição das lâmpadas) 177
– grupos ópticos posteriores
(substituição das lâmpadas) 179
GSI (Gear Shift Indicator) ......... 22
Hill Holder (sistema) .............. 110
Inactividade prolongada do
veículo ................................ 159
Indicadores de direcção
– comando .......................... 75
– substituição das lâmpadas ... 178
Instalação de dispositivos
eléctricos/electrónicos ........... 123
Instalação do sistema de
navegação (pré-instalação) ..... 123
Instrumentos de bordo ............. 4-5
– conta-rotações ................... 6
– display multifunções ........... 20
– display multifunções
reconfigurável ................... 21
– indicador da temperatura do
líquido de arrefecimento
do motor .......................... 6
– indicador de nível do
combustível ...................... 6
– taquímetro ....................... 6
Interiores (limpeza) ................ 222
281-292 Alfa Giulietta PT 5ed 27-07-2010 8:53 Pagina 283

287
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

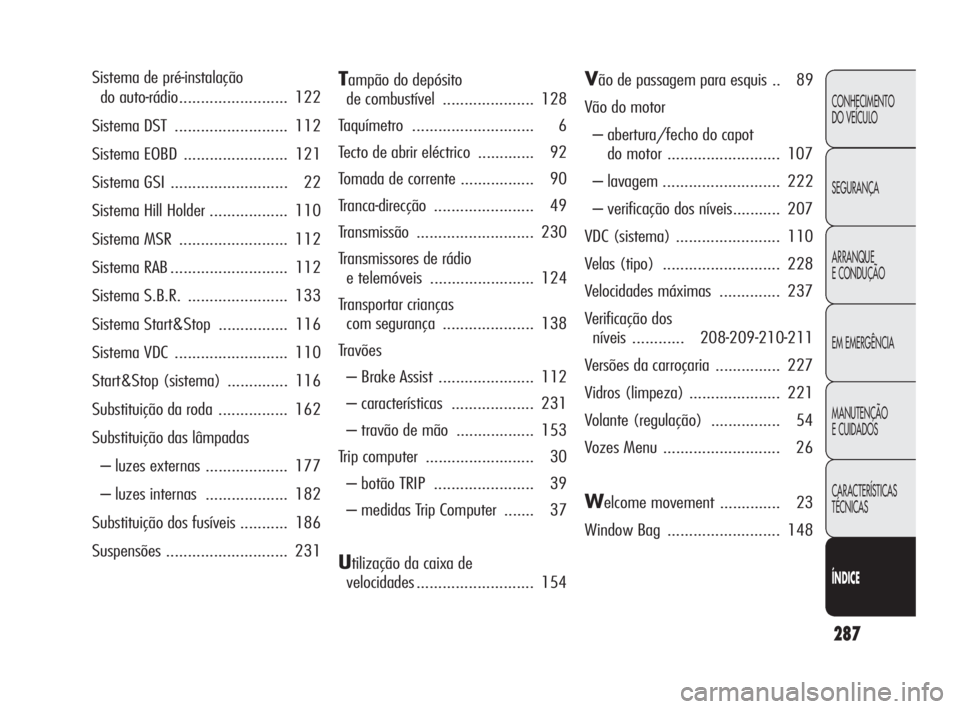

Sistema de pré-instalação
do auto-rádio......................... 122
Sistema DST .......................... 112
Sistema EOBD ........................ 121
Sistema GSI ........................... 22
Sistema Hill Holder .................. 110
Sistema MSR ......................... 112
Sistema RAB........................... 112
Sistema S.B.R. ....................... 133
Sistema Start&Stop ................ 116
Sistema VDC .......................... 110
Start&Stop (sistema) .............. 116
Substituição da roda ................ 162
Substituição das lâmpadas
– luzes externas ................... 177
– luzes internas ................... 182
Substituição dos fusíveis ........... 186
Suspensões ............................ 231Vão de passagem para esquis .. 89
Vão do motor
– abertura/fecho do capot
do motor .......................... 107
– lavagem ........................... 222
– verificação dos níveis........... 207
VDC (sistema) ........................ 110
Velas (tipo) ........................... 228
Velocidades máximas .............. 237
Verificação dos
níveis ............208-209-210-211
Versões da carroçaria ............... 227
Vidros (limpeza) ..................... 221
Volante (regulação) ................ 54
Vozes Menu ........................... 26
Welcome movement .............. 23
Window Bag .......................... 148
Tampão do depósito
de combustível ..................... 128
Taquímetro ............................ 6
Tecto de abrir eléctrico ............. 92
Tomada de corrente ................. 90
Tranca-direcção ....................... 49
Transmissão ........................... 230
Transmissores de rádio
e telemóveis ........................ 124
Transportar crianças
com segurança ..................... 138
Travões
– Brake Assist ...................... 112
– características ................... 231
– travão de mão .................. 153
Trip computer ......................... 30
– botão TRIP ....................... 39
– medidas Trip Computer ....... 37
Utilização da caixa de
velocidades........................... 154
281-292 Alfa Giulietta PT 5ed 27-07-2010 8:54 Pagina 287
