E GUIDAB Lampade a baionetta:per
estrarle dal relativo portalampada,
premere il bulbo,ruotarlo in senso
antiorario, quindi estrarlo.
C Lampade cilindriche:per
estrarle, svincolarle dai relativi con-
tatti.D-E Lampade alogene: per rimuo-
vere la lampada svincolare la mol-
la di bloccaggio dalla sede relati-
va.
F Lampade a scarica di gas

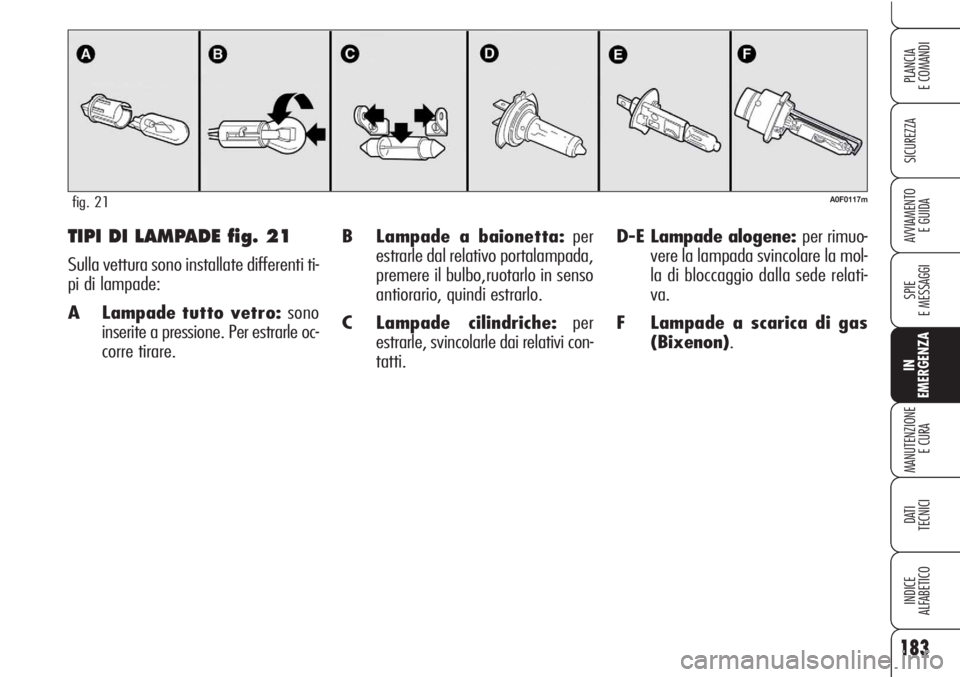

(Bixenon).TIPI DI LAMPADE fig. 21
Sulla vettura sono installate differenti ti-
pi di lampade:
A Lampade tutto vetro: sono
inserite a pressione. Per estrarle oc-
corre tirare.
A0F0117mfig. 21

184
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

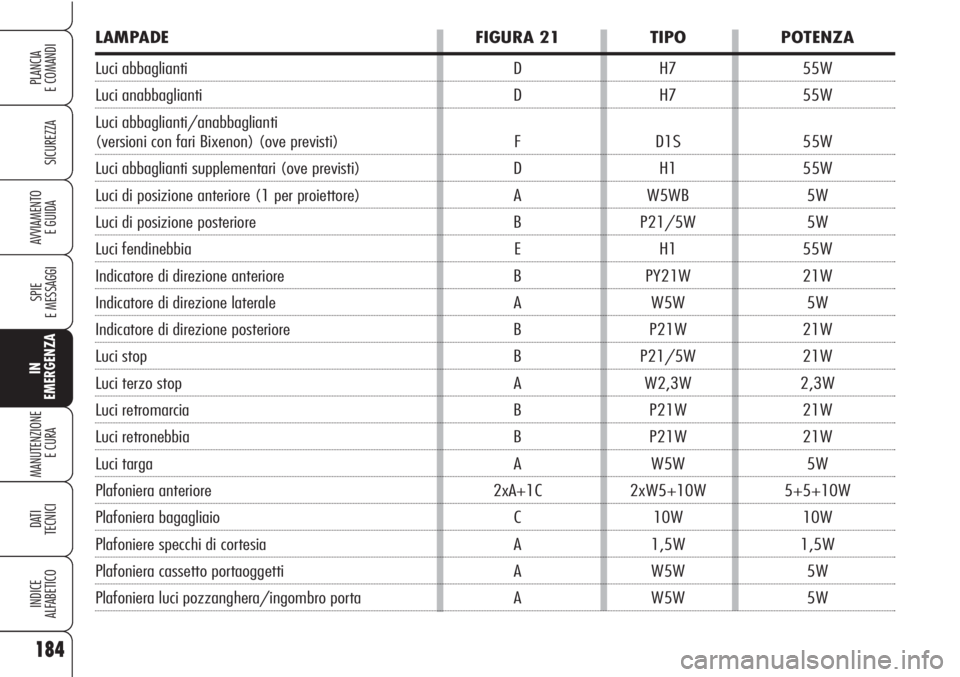

LAMPADE FIGURA 21 TIPO POTENZA
Luci abbaglianti D H7 55W
Luci anabbaglianti D H7 55W
Luci abbaglianti/anabbaglianti
(versioni con fari Bixenon) (ove previsti) F D1S 55W
Luci abbaglianti supplementari (ove previsti) D H1 55W
Luci di posizione anteriore (1 per proiettore) A W5WB 5W
Luci di posizione posteriore B P21/5W 5W
Luci fendinebbia E H1 55W
Indicatore di direzione anteriore B PY21W 21W
Indicatore di direzione laterale A W5W 5W
Indicatore di direzione posteriore B P21W 21W
Luci stop B P21/5W 21W
Luci terzo stop A W2,3W 2,3W
Luci retromarcia B P21W 21W
Luci retronebbia B P21W 21W
Luci targa A W5W 5W
Plafoniera anteriore 2xA+1C 2xW5+10W 5+5+10W
Plafoniera bagagliaio C 10W 10W
Plafoniere specchi di cortesia A 1,5W 1,5W
Plafoniera cassetto portaoggetti A W5W 5W
Plafoniera luci pozzanghera/ingombro porta A W5W 5W

185
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

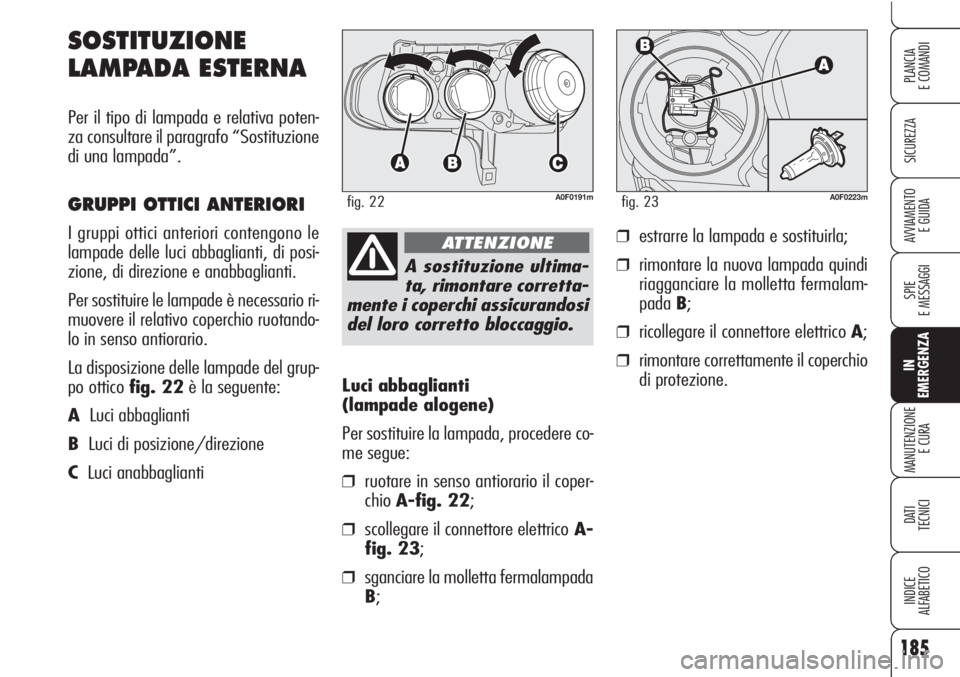

Luci abbaglianti
(lampade alogene)
Per sostituire la lampada, procedere co-
me segue:
❒ruotare in senso antiorario il coper-
chioA-fig. 22;
❒scollegare il connettore elettricoA-
fig. 23;
❒sganciare la molletta fermalampada
B;
SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada”.
GRUPPI OTTICI ANTERIORI
I gruppi ottici anteriori contengono le
lampade delle luci abbaglianti, di posi-
zione, di direzione e anabbaglianti.
Per sostituire le lampade è necessario ri-
muovere il relativo coperchio ruotando-
lo in senso antiorario.
La disposizione delle lampade del grup-
po ottico fig. 22è la seguente:
ALuci abbaglianti
BLuci di posizione/direzione
CLuci anabbaglianti
A0F0191mfig. 22
A sostituzione ultima-
ta, rimontare corretta-
mente i coperchi assicurandosi
del loro corretto bloccaggio.
ATTENZIONE
A0F0223mfig. 23
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada quindi
riagganciare la molletta fermalam-
padaB;
❒ricollegare il connettore elettrico A;
❒rimontare correttamente il coperchio
di protezione.

186
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

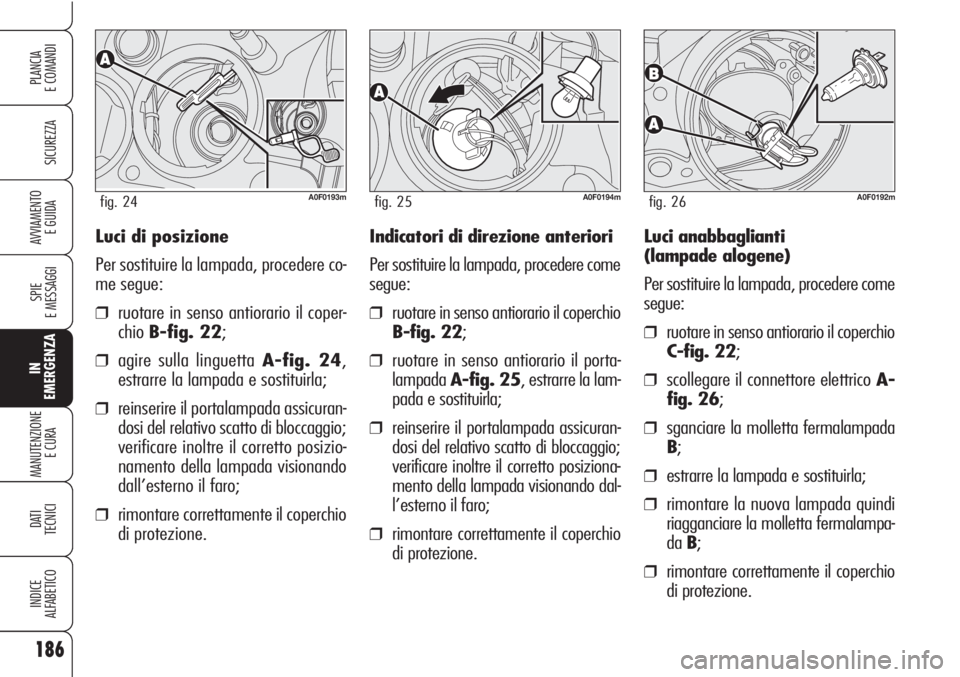

E GUIDALuci di posizione
Per sostituire la lampada, procedere co-
me segue:
❒ruotare in senso antiorario il coper-
chioB-fig. 22;
❒agire sulla linguetta A-fig. 24,
estrarre la lampada e sostituirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posizio-
namento della lampada visionando
dall’esterno il faro;
❒rimontare correttamente il coperchio
di protezione.
A0F0193mfig. 24A0F0194mfig. 25A0F0192mfig. 26
Indicatori di direzione anteriori
Per sostituire la lampada, procedere come
segue:
❒ruotare in senso antiorario il coperchio
B-fig. 22;
❒ruotare in senso antiorario il porta-
lampadaA-fig. 25, estrarre la lam-
pada e sostituirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posiziona-
mento della lampada visionando dal-
l’esterno il faro;
❒rimontare correttamente il coperchio
di protezione.Luci anabbaglianti
(lampade alogene)
Per sostituire la lampada, procedere come
segue:
❒ruotare in senso antiorario il coperchio
C-fig. 22;
❒scollegare il connettore elettrico A-
fig. 26;
❒sganciare la molletta fermalampada
B;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada quindi
riagganciare la molletta fermalampa-
daB;
❒rimontare correttamente il coperchio
di protezione.

187
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

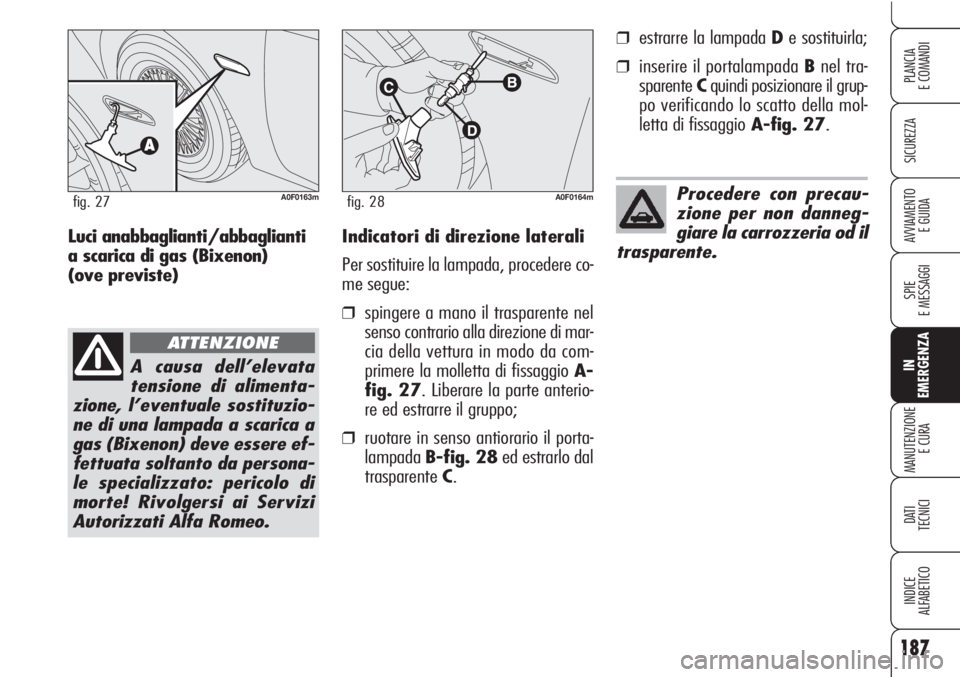

E GUIDAIndicatori di direzione laterali
Per sostituire la lampada, procedere co-
me segue:
❒spingere a mano il trasparente nel
senso contrario alla direzione di mar-
cia della vettura in modo da com-
primere la molletta di fissaggio A-
fig. 27. Liberare la parte anterio-
re ed estrarre il gruppo;
❒ruotare in senso antiorario il porta-
lampadaB-fig. 28ed estrarlo dal
trasparenteC.
A0F0163mfig. 27A0F0164mfig. 28Procedere con precau-
zione per non danneg-
giare la carrozzeria od il
trasparente.
A causa dell’elevata
tensione di alimenta-
zione, l’eventuale sostituzio-
ne di una lampada a scarica a
gas (Bixenon) deve essere ef-
fettuata soltanto da persona-
le specializzato: pericolo di
morte! Rivolgersi ai Servizi
Autorizzati Alfa Romeo.
ATTENZIONE
Luci anabbaglianti/abbaglianti
a scarica di gas (Bixenon)
(ove previste)
❒estrarre la lampada De sostituirla;
❒inserire il portalampada Bnel tra-
sparenteCquindi posizionare il grup-
po verificando lo scatto della mol-
letta di fissaggioA-fig. 27.

188
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAGRUPPI OTTICI POSTERIORI
I gruppi ottici posteriori contengono le
lampade delle luci di retromarcia, luci re-
tronebbia, indicatori di direzione, luci
di posizione, luci targa, luci stop e luci
di arresto supplementare (3°stop).
Per accedere a tutte le lampade so-
praelencate occorre aprire il bagagliaio,
agire sui dispositivi A-fig. 30e ri-
muovere lo sportello B.
A0F0165mfig. 30A0F0166mfig. 31
La disposizione delle lampade del grup-
po ottico fig. 31è la seguente:
ALuce retromarcia (lato sinistro)/luce
retronebbia (lato destro)
BLuci stop/posizione
CLuci stop/posizione
DIndicatori di direzione
A0F0196mfig. 29
Luci fendinebbia fig. 29
AVVERTENZAPer la sostituzione del-
la lampada delle luci fendinebbia e per
la regolazione dei proiettori rivolgersi
ai Servizi Autorizzati Alfa Romeo.

189
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

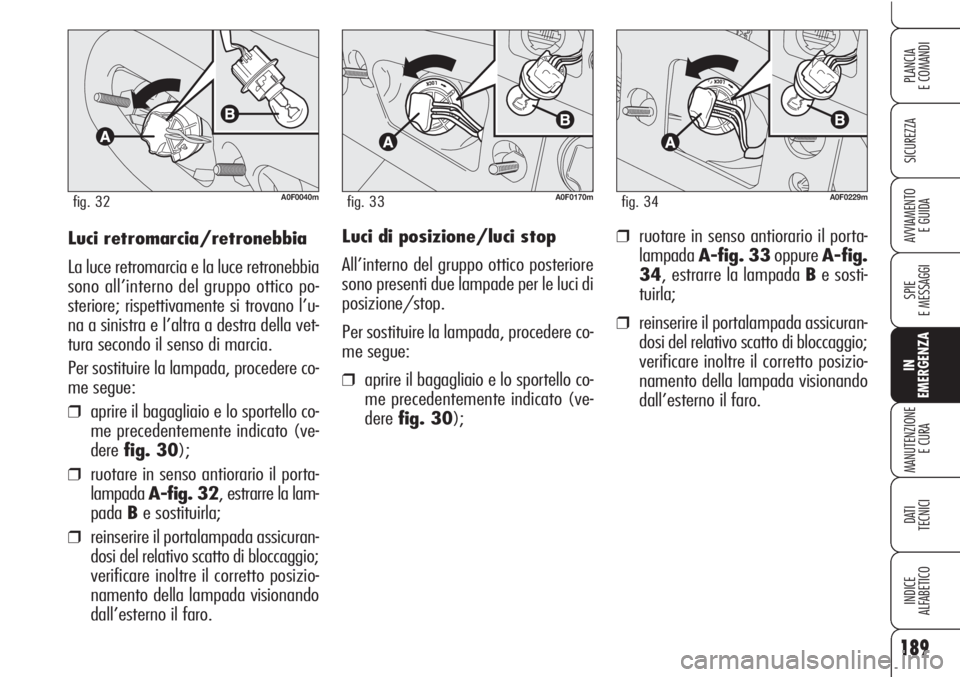

E GUIDALuci retromarcia/retronebbia
La luce retromarcia e la luce retronebbia
sono all’interno del gruppo ottico po-
steriore; rispettivamente si trovano l’u-
na a sinistra e l’altra a destra della vet-
tura secondo il senso di marcia.
Per sostituire la lampada, procedere co-
me segue:
❒aprire il bagagliaio e lo sportello co-
me precedentemente indicato (ve-
derefig. 30);
❒ruotare in senso antiorario il porta-
lampadaA-fig. 32, estrarre la lam-
padaBe sostituirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posizio-
namento della lampada visionando
dall’esterno il faro.
A0F0040mfig. 32A0F0229mfig. 34
Luci di posizione/luci stop
All’interno del gruppo ottico posteriore
sono presenti due lampade per le luci di
posizione/stop.
Per sostituire la lampada, procedere co-
me segue:
❒aprire il bagagliaio e lo sportello co-
me precedentemente indicato (ve-
derefig. 30);
A0F0170mfig. 33
❒ruotare in senso antiorario il porta-
lampadaA-fig. 33oppureA-fig.
34, estrarre la lampada Be sosti-
tuirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posizio-
namento della lampada visionando
dall’esterno il faro.

190
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

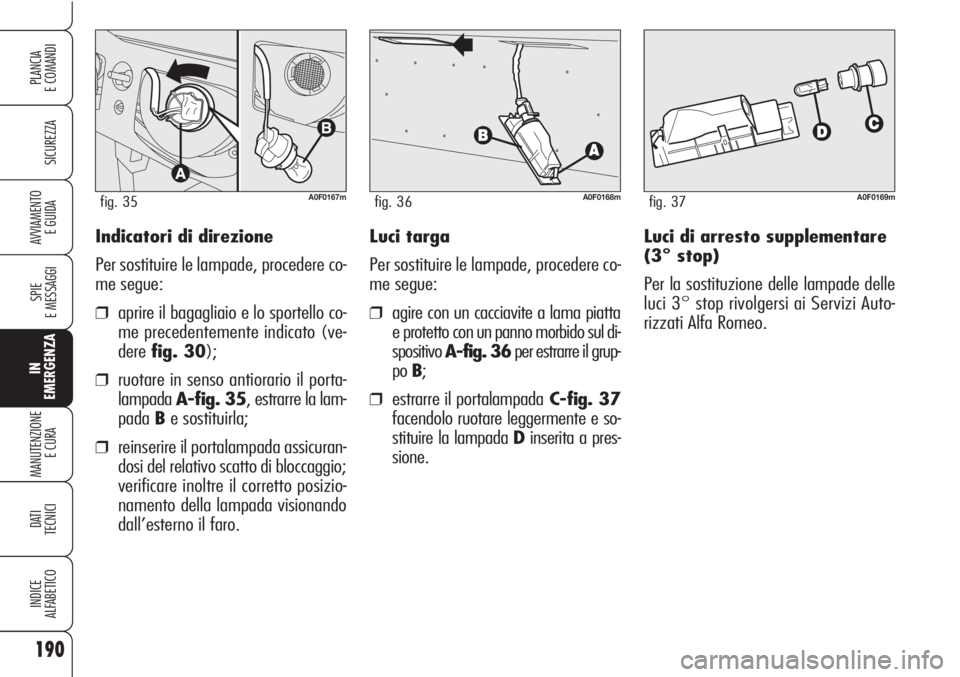

E GUIDAIndicatori di direzione
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio e lo sportello co-
me precedentemente indicato (ve-
derefig. 30);
❒ruotare in senso antiorario il porta-
lampadaA-fig. 35, estrarre la lam-
padaBe sostituirla;
❒reinserire il portalampada assicuran-
dosi del relativo scatto di bloccaggio;
verificare inoltre il corretto posizio-
namento della lampada visionando
dall’esterno il faro.
A0F0167mfig. 35
Luci di arresto supplementare
(3° stop)
Per la sostituzione delle lampade delle
luci 3° stop rivolgersi ai Servizi Auto-
rizzati Alfa Romeo. Luci targa
Per sostituire le lampade, procedere co-
me segue:
❒agire con un cacciavite a lama piatta
e protetto con un panno morbido sul di-
spositivoA-fig. 36per estrarre il grup-
poB;
❒estrarre il portalampadaC-fig. 37
facendolo ruotare leggermente e so-
stituire la lampada Dinserita a pres-
sione.
A0F0168mfig. 36A0F0169mfig. 37
