2010 Alfa Romeo Brera/Spider Libretto Uso Manutenzione (in Italian)

79
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

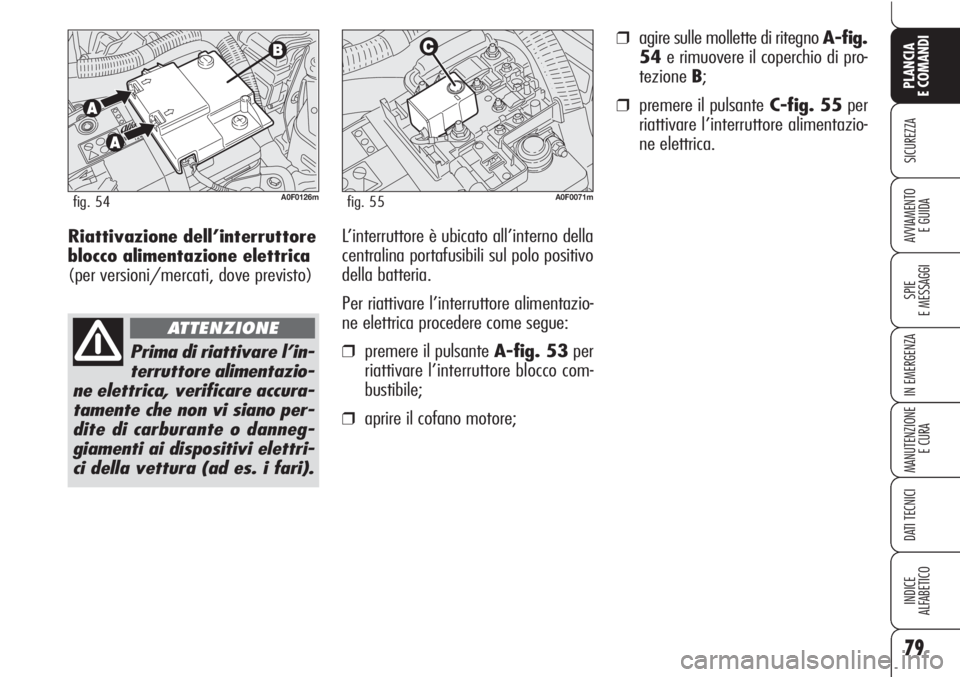

E GUIDARiattivazione dell’interruttore
blocco alimentazione elettrica
(per versioni/mercati, dove previsto)L’interruttore è ubicato all’interno della
centralina portafusibili sul polo positivo
della batteria.
Per riattivare l’interruttore alimentazio-
ne elettrica procedere come segue:
❒premere il pulsante A-fig. 53per
riattivare l’interruttore blocco com-
bustibile;
❒aprire il cofano motore;
A0F0126mfig. 54
Prima di riattivare l’in-
terruttore alimentazio-
ne elettrica, verificare accura-
tamente che non vi siano per-
dite di carburante o danneg-
giamenti ai dispositivi elettri-
ci della vettura (ad es. i fari).
ATTENZIONE
A0F0071mfig. 55
❒agire sulle mollette di ritegno A-fig.
54e rimuovere il coperchio di pro-
tezioneB;
❒premere il pulsanteC-fig. 55per
riattivare l’interruttore alimentazio-
ne elettrica.

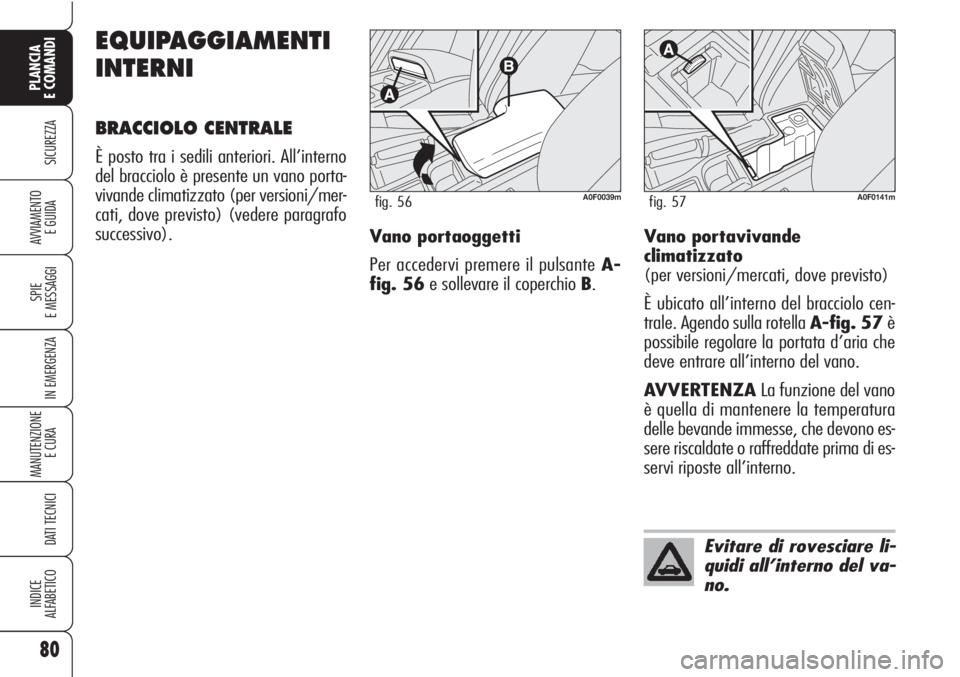

EQUIPAGGIAMENTI
INTERNI
BRACCIOLO CENTRALE
È posto tra i sedili anteriori. All’interno
del bracciolo è presente un vano porta-
vivande climatizzato (per versioni/ mer-
cati, dove previsto) (vedere paragrafo
successivo).
A0F0141mfig. 57
Evitare di rovesciare li-
quidi all’interno del va-
no.
A0F0039mfig. 56
Vano portavivande
climatizzato
(per versioni/mercati, dove previsto)
È ubicato all’interno del bracciolo cen-
trale. Agendo sulla rotella A-fig. 57 è
possibile regolare la portata d’aria che
deve entrare all’interno del vano.
AVVERTENZALa funzione del vano
è quella di mantenere la temperatura
delle bevande immesse, che devono es-
sere riscaldate o raffreddate prima di es-
servi riposte all’interno.
80
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAVano portaoggetti
Per accedervi premere il pulsante A-
fig. 56e sollevare il coperchio B.

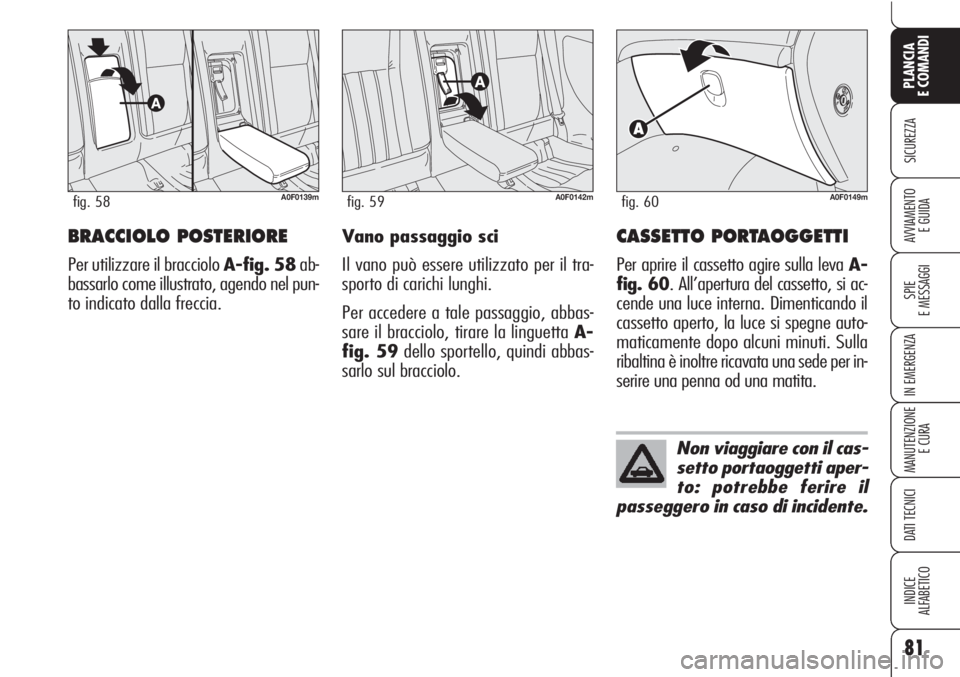

BRACCIOLO POSTERIORE
Per utilizzare il bracciolo A-fig. 58ab-
bassarlo come illustrato, agendo nel pun-
to indicato dalla freccia.
A0F0139mfig. 58
81
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAVano passaggio sci
Il vano può essere utilizzato per il tra-
sporto di carichi lunghi.
Per accedere a tale passaggio, abbas-
sare il bracciolo, tirare la linguetta A-
fig. 59dello sportello, quindi abbas-
sarlo sul bracciolo.
A0F0142mfig. 59
CASSETTO PORTAOGGETTI
Per aprire il cassetto agire sulla leva A-
fig. 60. All’apertura del cassetto, si ac-
cende una luce interna. Dimenticando il
cassetto aperto, la luce si spegne auto-
maticamente dopo alcuni minuti. Sulla
ribaltina è inoltre ricavata una sede per in-
serire una penna od una matita.
A0F0149mfig. 60
Non viaggiare con il cas-
setto portaoggetti aper-
to: potrebbe ferire il
passeggero in caso di incidente.

82
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

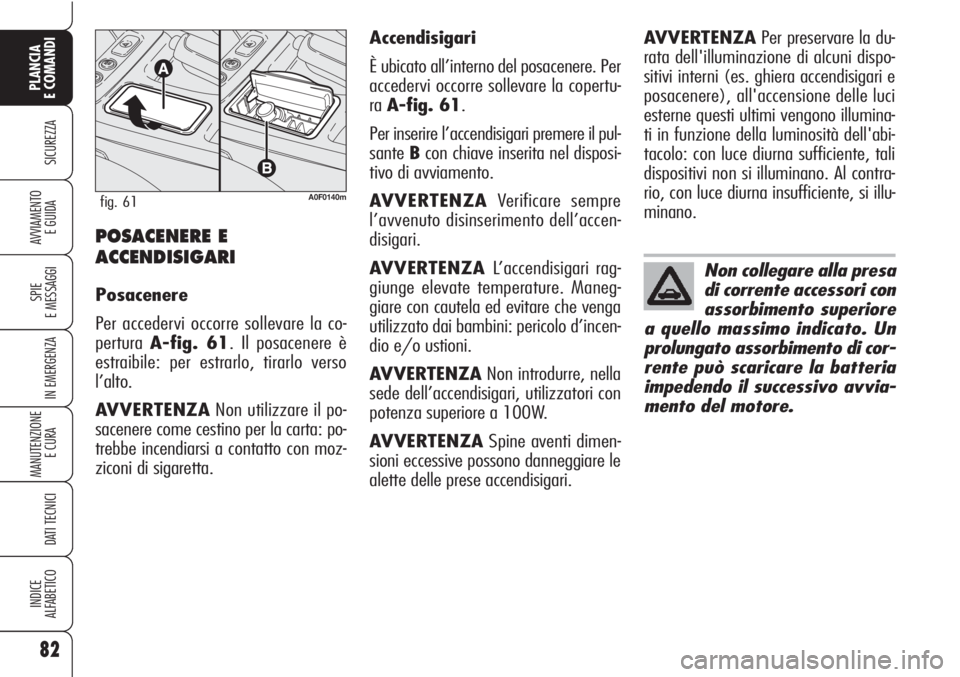

E GUIDAPOSACENERE E
ACCENDISIGARI
Posacenere
Per accedervi occorre sollevare la co-
pertura A-fig. 61. Il posacenere è
estraibile: per estrarlo, tirarlo verso
l’alto.
AVVERTENZANon utilizzare il po-
sacenere come cestino per la carta: po-
trebbe incendiarsi a contatto con moz-
ziconi di sigaretta.
A0F0140mfig. 61
Accendisigari
È ubicato all’interno del posacenere. Per
accedervi occorre sollevare la copertu-
raA-fig. 61.
Per inserire l’accendisigari premere il pul-
santeBcon chiave inserita nel disposi-
tivo di avviamento.
AVVERTENZAVerificare sempre
l’avvenuto disinserimento dell’accen-
disigari.
AVVERTENZA L’accendisigari rag-
giunge elevate temperature. Maneg-
giare con cautela ed evitare che venga
utilizzato dai bambini: pericolo d’incen-
dio e/o ustioni.
AVVERTENZANon introdurre, nella
sede dell’accendisigari, utilizzatori con
potenza superiore a 100W.
AVVERTENZASpine aventi dimen-
sioni eccessive possono danneggiare le
alette delle prese accendisigari.
Non collegare alla presa
di corrente accessori con
assorbimento superiore
a quello massimo indicato. Un
prolungato assorbimento di cor-
rente può scaricare la batteria
impedendo il successivo avvia-
mento del motore.
AVVERTENZAPer preservare la du-
rata dell'illuminazione di alcuni dispo-
sitivi interni (es. ghiera accendisigari e
posacenere), all'accensione delle luci
esterne questi ultimi vengono illumina-
ti in funzione della luminosità dell'abi-
tacolo: con luce diurna sufficiente, tali
dispositivi non si illuminano. Al contra-
rio, con luce diurna insufficiente, si illu-
minano.

83
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

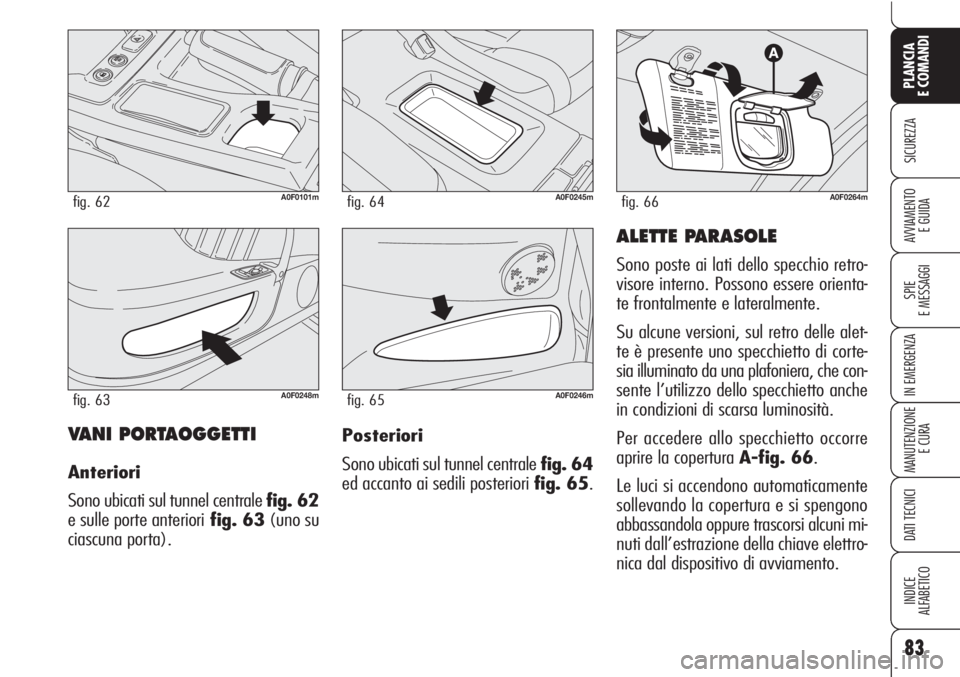

VANI PORTAOGGETTI
Anteriori
Sono ubicati sul tunnel centrale fig. 62
e sulle porte anteriorifig. 63(uno su
ciascuna porta).
A0F0101mfig. 62
A0F0248mfig. 63
A0F0245mfig. 64
A0F0246mfig. 65
A0F0264mfig. 66
ALETTE PARASOLE
Sono poste ai lati dello specchio retro-
visore interno. Possono essere orienta-
te frontalmente e lateralmente.
Su alcune versioni, sul retro delle alet-
te è presente uno specchietto di corte-
sia illuminato da una plafoniera, che con-
sente l’utilizzo dello specchietto anche
in condizioni di scarsa luminosità.
Per accedere allo specchietto occorre
aprire la copertura A-fig. 66.
Le luci si accendono automaticamente
sollevando la copertura e si spengono
abbassandola oppure trascorsi alcuni mi-
nuti dall’estrazione della chiave elettro-
nica dal dispositivo di avviamento. Posteriori
Sono ubicati sul tunnel centrale fig. 64
ed accanto ai sedili posteriori fig. 65.

84
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

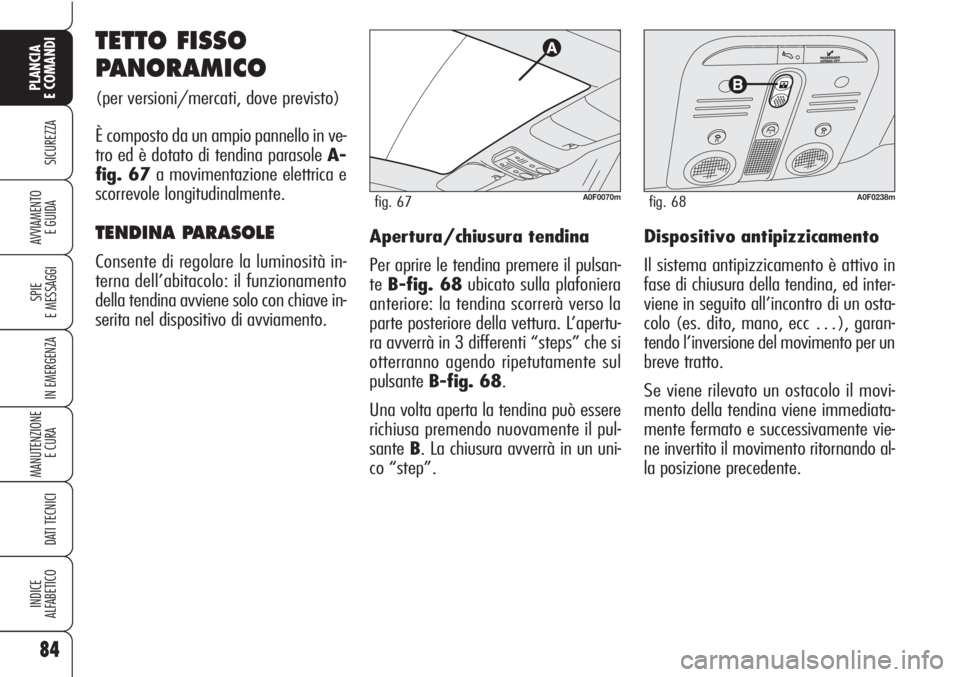

TETTO FISSO
PANORAMICO
(per versioni/mercati, dove previsto)
È composto da un ampio pannello in ve-
tro ed è dotato di tendina parasole A-
fig. 67a movimentazione elettrica e
scorrevole longitudinalmente.
TENDINA PARASOLE
Consente di regolare la luminosità in-
terna dell’abitacolo: il funzionamento
della tendina avviene solo con chiave in-
serita nel dispositivo di avviamento.Apertura/chiusura tendina
Per aprire le tendina premere il pulsan-
teB-fig. 68ubicato sulla plafoniera
anteriore: la tendina scorrerà verso la
parte posteriore della vettura. L’apertu-
ra avverrà in 3 differenti “steps” che si
otterranno agendo ripetutamente sul
pulsanteB-fig. 68.
Una volta aperta la tendina può essere
richiusa premendo nuovamente il pul-
santeB. La chiusura avverrà in un uni-
co “step”.Dispositivo antipizzicamento
Il sistema antipizzicamento è attivo in
fase di chiusura della tendina, ed inter-
viene in seguito all’incontro di un osta-
colo (es. dito, mano, ecc …), garan-
tendo l’inversione del movimento per un
breve tratto.
Se viene rilevato un ostacolo il movi-
mento della tendina viene immediata-
mente fermato e successivamente vie-
ne invertito il movimento ritornando al-
la posizione precedente.
A0F0070mfig. 67A0F0238mfig. 68

85
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

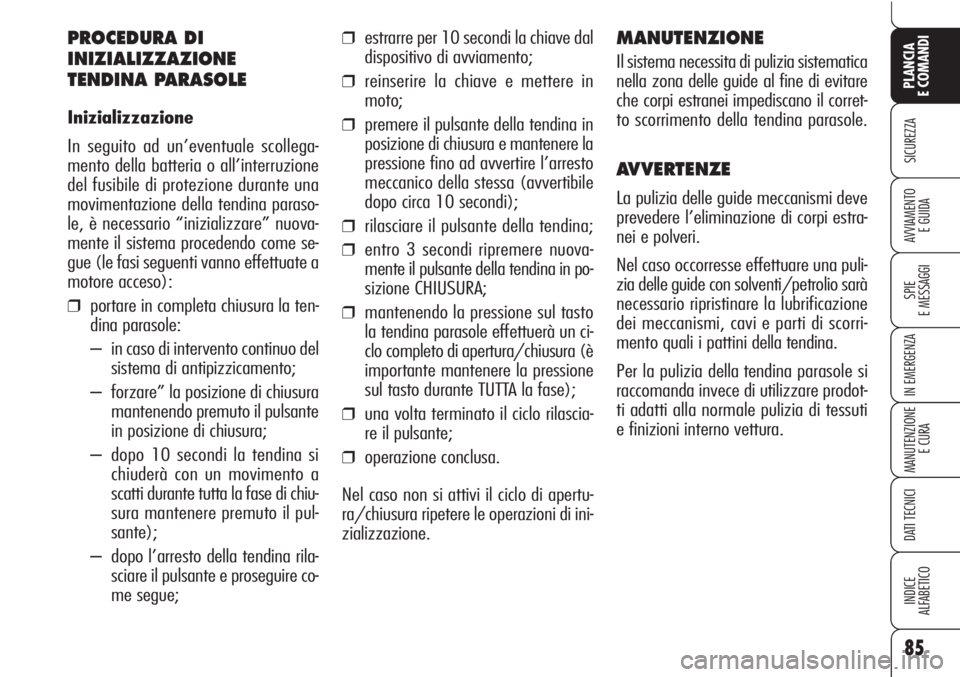

PROCEDURA DI
INIZIALIZZAZIONE
TENDINA PARASOLE
Inizializzazione
In seguito ad un’eventuale scollega-
mento della batteria o all’interruzione
del fusibile di protezione durante una
movimentazione della tendina paraso-
le, è necessario “inizializzare” nuova-
mente il sistema procedendo come se-
gue (le fasi seguenti vanno effettuate a
motore acceso):
❒portare in completa chiusura la ten-
dina parasole:
– in caso di intervento continuo del
sistema di antipizzicamento;
– forzare” la posizione di chiusura
mantenendo premuto il pulsante
in posizione di chiusura;
– dopo 10 secondi la tendina si
chiuderà con un movimento a
scatti durante tutta la fase di chiu-
sura mantenere premuto il pul-
sante);
– dopo l’arresto della tendina rila-
sciare il pulsante e proseguire co-
me segue;
❒estrarre per 10 secondi la chiave dal
dispositivo di avviamento;
❒reinserire la chiave e mettere in
moto;
❒premere il pulsante della tendina in
posizione di chiusura e mantenere la
pressione fino ad avvertire l’arresto
meccanico della stessa (avvertibile
dopo circa 10 secondi);
❒rilasciare il pulsante della tendina;
❒entro 3 secondi ripremere nuova-
mente il pulsante della tendina in po-
sizione CHIUSURA;
❒mantenendo la pressione sul tasto
la tendina parasole effettuerà un ci-
clo completo di apertura/chiusura (è
importante mantenere la pressione
sul tasto durante TUTTA la fase);
❒una volta terminato il ciclo rilascia-
re il pulsante;
❒operazione conclusa.
Nel caso non si attivi il ciclo di apertu-
ra/chiusura ripetere le operazioni di ini-
zializzazione.
MANUTENZIONE
Il sistema necessita di pulizia sistematica
nella zona delle guide al fine di evitare
che corpi estranei impediscano il corret-
to scorrimento della tendina parasole.
AVVERTENZE
La pulizia delle guide meccanismi deve
prevedere l’eliminazione di corpi estra-
nei e polveri.
Nel caso occorresse effettuare una puli-
zia delle guide con solventi/petrolio sarà
necessario ripristinare la lubrificazione
dei meccanismi, cavi e parti di scorri-
mento quali i pattini della tendina.
Per la pulizia della tendina parasole si
raccomanda invece di utilizzare prodot-
ti adatti alla normale pulizia di tessuti
e finizioni interno vettura.

86
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDACon funzione attiva (ON) è comunque
possibile sbloccare la serratura della por-
ta, premendo il pulsante
q(fig. 69)
posto sul mobiletto centrale.
Sblocco porte dall’esterno
Premere il pulsante
Ësulla chiave elet-
tronica oppure inserire e ruotare l’inser-
to metallico (presente all’interno della
chiave) nella serratura della porta lato
guida.

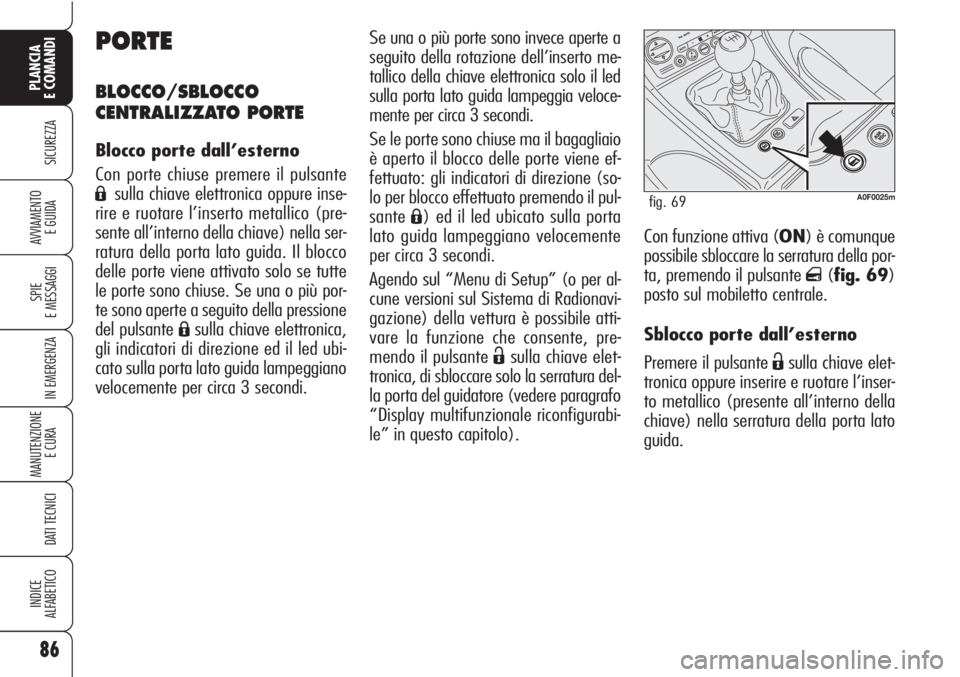

PORTE
BLOCCO/SBLOCCO
CENTRALIZZATO PORTE
Blocco porte dall’esterno
Con porte chiuse premere il pulsante
Ásulla chiave elettronica oppure inse-
rire e ruotare l’inserto metallico (pre-
sente all’interno della chiave) nella ser-
ratura della porta lato guida. Il blocco
delle porte viene attivato solo se tutte
le porte sono chiuse. Se una o più por-
te sono aperte a seguito della pressione
del pulsante
Ásulla chiave elettronica,
gli indicatori di direzione ed il led ubi-
cato sulla porta lato guida lampeggiano
velocemente per circa 3 secondi.
A0F0025mfig. 69
Se una o più porte sono invece aperte a
seguito della rotazione dell’inserto me-
tallico della chiave elettronica solo il led
sulla porta lato guida lampeggia veloce-
mente per circa 3 secondi.
Se le porte sono chiuse ma il bagagliaio
è aperto il blocco delle porte viene ef-
fettuato: gli indicatori di direzione (so-
lo per blocco effettuato premendo il pul-
sante
Á) ed il led ubicato sulla porta
lato guida lampeggiano velocemente
per circa 3 secondi.
Agendo sul “Menu di Setup” (o per al-
cune versioni sul Sistema di Radionavi-
gazione) della vettura è possibile atti-
vare la funzione che consente, pre-
mendo il pulsante
Ësulla chiave elet-
tronica, di sbloccare solo la serratura del-
la porta del guidatore (vedere paragrafo
“Display multifunzionale riconfigurabi-
le” in questo capitolo).
