2010 Alfa Romeo Brera/Spider Libretto Uso Manutenzione (in Italian)

103
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDALe prestazioni del si-
stema non devono in-
durre il conducente a correre
rischi inutili e non giustificati.
La condotta di guida dev’es-
sere sempre adeguata alle con-
dizioni del fondo stradale, al-
la visibilità ed al traffico. La
responsabilità per la sicurezza
stradale spetta sempre e co-
munque al conducente.
ATTENZIONE
Inserimento/disinserimento
del sistema
L’ASR si inserisce automaticamente al-
l’accensione del quadro strumenti.
Durante la marcia è possibile disinseri-
re l’ASR premendo brevemente il pul-
sante ASR/VDC ubicato sul mobiletto
centrale.
Il disinserimento del sistema è segna-
lato dall’accensione del led ubicato sul
pulsante ASR/VDC e dalla visualizza-
zione del simbolo
Vsul display.
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si rein-
serirà automaticamente.
Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere uti-
le disinserire l’ASR: in queste condizio-
ni infatti lo slittamento delle ruote mo-
trici in fase di spunto permette di otte-
nere una maggiore trazione.
Segnalazioni di anomalie
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e
sul display viene visualizzato il simbolo
V. In questo caso rivolgersi, appena
possibile ai Servizi Autorizzati Alfa Ro-
meo.
Per il corretto funzio-
namento del sistema
ASR è indispensabile che i
pneumatici siano, su tutte le
ruote, della stessa marca, tipo
e dimensioni, in normali condi-
zioni di utilizzo e ai valori di
pressione indicati (vedere pa-
ragrafo “Ruote” nel capitolo
"Dati Tecnici").
ATTENZIONE
Sistema MSR (regolazione del
trascinamento motore)
È un sistema, parte integrante dell’
ASR,che interviene in caso di cambio
brusco di marcia durante la scalata, ri-
dando coppia al motore, evitando in tal
modo il trascinamento eccessivo delle
ruote motrici che, soprattutto in condi-
zioni di bassa aderenza, possono por-
tare alla perdita della stabilità della vet-
tura.
❒accelerazione su fondi sdrucciolevo-
li, innevati o ghiacciati;
❒perdita di aderenza su fondo ba-
gnato (aquaplaning).

AUTORADIO
La vettura è equipaggiata di autoradio
con lettore di CD o CD MP3 (per ver-
sioni/mercati, dove previsto). Per quan-
to riguarda il funzionamento dell’auto-
radio far riferimento a quanto riportato
nel Supplemento allegato al presente Li-
bretto.
104
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SISTEMA EOBD
(per versioni/mercati, dove previsto)
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi conti-
nua dei componenti correlati alle emis-
sioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione
della spia
Usul quadro strumenti (uni-
tamente alla visualizzazione di un mes-
saggio sul display) (vedere capitolo
“Spie e messaggi”), la condizione di de-
terioramento dei componenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emis-
sioni dovuto ad un malfunziona-
mento della vettura;
❒segnalare la necessità di sostituire i
componenti deteriorati.
Il sistema dispone inoltre di un connet-
tore, interfacciabile con adeguata stru-
mentazione, che permette la lettura dei
codici di errore memorizzati in centrali-
na, insieme con una serie di parametri
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa
o lampeggiante rivolgersi il più
presto possibile ai Servizi Au-
torizzati Alfa Romeo. La fun-
zionalità della spia
Upuò es-
sere verificata mediante appo-
site apparecchiature dagli agen-
ti di controllo del traffico. At-
tenersi alle norme vigenti nel
Paese in cui si circola.
specifici della diagnosi e del funziona-
mento del motore. Questa verifica è pos-
sibile anche agli agenti addetti al con-
trollo del traffico.
AVVERTENZADopo l’eliminazione
dell’inconveniente, per la verifica com-
pleta dell’impianto i Servizi Autorizza-
ti Alfa Romeo sono tenuti ad effettua-
re test al banco di prova e, qualora fos-
se necessario, prove su strada le qua-
li possono richiedere anche lunga per-
correnza.

105
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
TRASMETTITORI RADIO
E TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellu-
lari veicolari, CB, radioamatori e simila-
ri) non possono essere usati all’interno
della vettura, a meno di utilizzare un’an-
tenna separata montata esternamente
alla vettura stessa.
AVVERTENZAL’impiego di tali di-
spositivi all’interno dell’abitacolo (senza
antenna esterna) può causare, oltre a
potenziali danni per la salute dei pas-
seggeri, malfunzionamenti ai sistemi
elettronici di cui la vettura è equipag-
giata, compromettendo la sicurezza del-
la vettura stessa.
Inoltre l’efficienza di trasmissione e di ri-
cezione da tali apparati può risultare de-
gradata dall’effetto schermante della
scocca della vettura.
Per quanto riguarda l’impiego dei telefoni
cellulari (GSM, GPRS, UMTS) dotati di
omologazione ufficiale , si racco-
manda di attenersi scrupolosamente al-
le istruzioni fornite dal costruttore del te-
lefono cellulare.
ACCESSORI
ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto della vettura, si desi-
dera installare a bordo accessori elettrici
che necessitano di alimentazione elettri-
ca permanente (allarme, antifurto satel-
litare,ecc.) o comunque gravanti sul bi-
lancio elettrico, rivolgersi ai Servizi Auto-
rizzati Alfa Romeo, che oltre a suggerire
i dispositivi più idonei appartenenti alla
Lineaccessori Alfa Romeo, verificheranno
se l’impianto elettrico della vettura è in
grado di sostenere il carico richiesto,o se,
invece, sia necessario integrarlo con una
batteria maggiorata.
Prestare attenzione nel
montaggio di spoiler
aggiuntivi, ruote in lega e cop-
pe ruota non di serie: potreb-
bero ridurre la ventilazione dei
freni e quindi la loro efficienza
in condizioni di frenate violen-
te e ripetute, oppure di lunghe
discese. Assicurarsi inoltre che
nulla (sovratappeti, ecc.) osta-
coli la corsa dei pedali.
ATTENZIONE
INSTALLAZIONE
DISPOSITIVI
ELETTRICI/ELETTRONICI
I dispositivi elettrici/elettronici installati
successivamente all’acquisto della vettu-
ra e nell’ambito del servizio post vendita
devono essere provvisti del contrassegno:
Fiat Auto S.p.A. autorizza il montaggio
di apparecchiature ricetrasmittenti a con-
dizione che le installazioni vengano ese-
guite a regola d’arte, rispettando le in-
dicazioni del costruttore, presso un cen-
tro specializzato.
AVVERTENZAil montaggio di di-
spositivi che comportino modifiche del-
le caratteristiche della vettura, possono
determinare il ritiro del permesso di cir-
colazione da parte delle autorità prepo-
ste e l’eventuale decadimento della ga-
ranzia limitatamente ai difetti causati
dalla predetta modifica o ad essa diret-
tamente o indirettamente riconducibili.
Fiat Auto S.p.A. declina ogni responsabi-
lità per i danni derivanti dall’installazione
di accessori non forniti o raccomandati da
Fiat Auto S.p.A. ed installati non in confor-
mità delle prescrizioni fornite.

106
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SENSORI DI
PARCHEGGIO
(per versioni/mercati, dove previsto)
I sensori di parcheggio forniscono al gui-
datore un’informazione di distanza du-
rante la fase di avvicinamento ad osta-
coli retrostanti la vettura.
Il sistema costituisce quindi un aiuto al-
la manovra di parcheggio, in quanto per-
mette l’individuazione di ostacoli al di
fuori del campo di vista del guidatore.
La presenza e la distanza dell’ostacolo
dalla vettura è segnalata al guidatore
mediante una segnalazione acustica va-
riabile, la cui frequenza dipende dalla di-
stanza dell’ostacolo (alla diminuzione
della distanza dall’ostacolo corrispon-
de un aumento della frequenza della se-
gnalazione acustica).
La responsabilità del
parcheggio e di altre
manovre pericolose è sempre
e comunque affidata al condu-
cente. Effettuando queste ma-
novre, assicurarsi sempre che
nello spazio di manovra non
siano presenti né persone
(specialmente bambini) né ani-
mali. I sensori di parcheggio
costituiscono un aiuto per il
conducente, il quale però non
deve mai ridurre l’attenzione
durante le manovre potenzial-
mente pericolose anche se ese-
guite a bassa velocità.
ATTENZIONEATTIVAZIONE
I sensori si attivano, con chiave elettro-
nica inserita nel dispositivo di avvia-
mento, quando si inserisce la retromar-
cia.
Quando i sensori sono attivati, il siste-
ma inizia ad emettere segnalazioni acu-
stiche dai segnalatori posteriori non ap-
pena viene rilevato un ostacolo, con una
frequenza crescente all’avvicinarsi del-
l’ostacolo.
Quando l’ostacolo si trova ad una di-
stanza inferiore a circa 30 cm, il suono
emesso è continuo.
Il segnale cessa immediatamente se la
distanza dall’ostacolo aumenta. Il ciclo
di toni rimane costante se la distanza
misurata dai sensori centrali rimane in-
variata, mentre se questa situazione si
verifica per i sensori laterali, il segnale
viene interrotto dopo circa 3 secondi, per
evitare ad es. segnalazioni in caso di
manovre lungo i muri.

107
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDASENSORI
Il sistema, per rilevare la distanza degli
ostacoli, utilizza 4 sensori ubicati nel pa-
raurti posteriorefig. 86.
A0F0232mfig. 86
BUZZER
L’informazione di presenza e la distan-
za dell’ostacolo dalla vettura è tra-
smessa al guidatore con segnalazioni
acustiche provenienti da buzzer instal-
lati nella zona posteriore dell’abitacolo.
CAMPO D’AZIONE
DEI SENSORI
I sensori permettono al sistema di con-
trollare la parte posteriore della vettura.
La loro posizione copre infatti le zone
mediane e laterali del posteriore vettu-
ra.
Nel caso di ostacolo posizionato in zo-
na mediana, questo viene rilevato a di-
stanze inferiori a circa 1,40 m.
Nel caso di ostacolo posizionato in zo-
na laterale, questo viene rilevato a di-
stanze inferiori a 0,6 m.
Per il corretto funziona-
mento del sistema, è in-
dispensabile che i senso-
ri siano sempre puliti da fango,
sporcizia, neve o ghiaccio. Du-
rante la pulizia dei sensori pre-
stare la massima attenzione a
non rigarli o danneggiarli; evi-
tare l’uso di panni asciutti, ru-
vidi o duri. I sensori devono es-
sere lavati con acqua pulita,
eventualmente con l’aggiunta di
shampoo per auto. Nelle stazio-
ni di lavaggio che utilizzano idro-
pulitrici a getto di vapore o ad
alta pressione, pulire rapida-
mente i sensori mantenendo l’u-
gello oltre i 10 cm di distanza.
Per la riverniciatura del
paraurti o per eventua-
li ritocchi di vernice nel-
la zona dei sensori, rivolgersi
esclusivamente ai Servizi Auto-
rizzati Alfa Romeo. Applicazio-
ni non corrette di vernice po-
trebbero, infatti, compromette-
re il funzionamento dei sensori
di parcheggio.

In caso di segnalazione d’avaria, dopo
aver fermato la vettura e spento il mo-
tore, provare a pulire i sensori ed assi-
curarsi di non essere in prossimità di
eventuali fonti di emissione di ultrasuo-
ni (ad es. freni pneumatici di autocarri
o martelli pneumatici).
Se è stata rimossa la causa dell’ano-
malia, il sistema riprende la piena fun-
zionalità e sul display si spengono il
messaggio + simbolo.
Se invece la spia rimane accesa rivol-
gersi ai Servizi Autorizzati Alfa Romeo
per la verifica dell’impianto, anche se
il sistema continua a funzionare. Se l’a-
varia rilevata non ne pregiudica il fun-
zionamento, il sistema continua a fun-
zionare e il malfunzionamento viene
memorizzato in modo da essere rileva-
to dai Servizi Autorizzati Alfa Romeo in
una successiva verifica.AVVERTENZE GENERALI
Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto i sensori. Gli oggetti posti a di-
stanza ravvicinata, in alcune circostan-
ze non vengono infatti rilevati dal si-
stema e pertanto possono danneggia-
re la vettura od essere danneggiati.
Le segnalazioni inviate dai sensori pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporcizia,
neve o ghiaccio depositati sui sensori o
da sistemi ad ultrasuoni (ad es. freni
pneumatici di autocarri o martelli pneu-
matici) presenti nelle vicinanze.
TRAINO DI RIMORCHI
I sensori si riattivano automaticamente
sfilando la spina del cavo del rimorchio.
SEGNALAZIONI DI AVARIA
La centralina del sistema effettua la ve-
rifica di tutti i componenti del sistema
ogni volta che si inserisce la chiave nel
dispositivo di avviamento. I sensori e i
relativi collegamenti elettrici vengono
poi costantemente controllati durante il
funzionamento del sistema.
L’avaria dei sensori viene segnalata dal-
la visualizzazione di un messaggio +
simbolo sul display (vedere capitolo
“Spie e messaggi”).
Il funzionamento dei
sensori viene automati-
camente disattivato al-
l’inserimento della spina del ca-
vo elettrico del rimorchio nella
presa del gancio di traino della
vettura.
108
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

109
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SISTEMA CONTROLLO PRESSIONE
PNEUMATICI T.P.M.S. (Tyre Pressure
Monitoring System)
(per versioni/mercati, dove previsto)
La vettura può essere equipaggiata con
sistema di monitoraggio della pressione
pneumatici T.P.M.S. (Tyre Pressure Mo-
nitoring System).Questo sistema è co-
stituito da un sensore trasmettitore a ra-
diofrequenza montato su ciascuna ruo-
ta, su cerchio all'interno del pneumati-
co, in grado di inviare alla centralina di
controllo le informazioni relative alla
pressione di ogni pneumatico.
La presenza del siste-
ma T.P.M.S. non esime
il conducente dalla regolare ve-
rifica della pressione dei pneu-
matici e del ruotino (per ver-
sioni/mercati, dove previsto).
ATTENZIONE
AVVERTENZE
Le segnalazioni di anomalia relative al
malfunzionamento di uno o più sensori
non vengono memorizzate e pertanto
non saranno visualizzate in seguito ad
uno spegnimento e successivo avvia-
mento del motore. Se le condizioni ano-
male permangono la centralina invierà
al quadro strumenti le relative segnala-
zioni solamente dopo un breve periodo
con vettura in movimento.
La pressione dei pneumatici deve esse-
re verificata con pneumatici freddi; se
per qualsiasi motivo si controlla la pres-
sione con i pneumatici caldi, non ridur-
re la pressione anche se è superiore al
valore previsto, ma ripetere il controllo
quando i pneumatici saranno freddi (ve-
dere paragrafo “Ruote”nel capitolo
“Dati tecnici”).Il sistema T.P.M.S. non è in grado di se-
gnalare perdite improvvise della pres-
sione dei pneumatici (per esempio lo
scoppio di un pneumatico). In questo ca-
so arrestare la vettura frenando con cau-
tela e senza effettuare sterzate brusche.
Disturbi a radiofrequenza particolar-
mente intensi possono inibire il corret-
to funzionamento del sistema TPMS. Ta-
le condizione è segnalata al conducen-
te dalla visualizzazione di un messag-
gio sul display. Tale segnalazione scom-
parirà automaticamente non appena il
disturbo a radiofrequenza cesserà di per-
turbare il sistema.

Nel caso in cui, a seguito dell’utilizzo del
kit riparante Fix&Go automatic, dopo
aver ripristinato le condizioni iniziali, la
segnalazione di pneumatico forato per-
manga sul quadro di bordo rivolgersi ai
Servizi Autorizzati Alfa Romeo.
La pressione dei pneumatici può variare
in funzione della temperatura esterna.
Il sistema T.P.M.S. può segnalare tem-
poraneamente una pressione insuffi-
ciente. In tal caso controllare la pres-
sione delle gomme a freddo e se ne-
cessario ripristinare i valori di gonfiag-
gio.Se la vettura è dotata di sistema
T.P.M.S. le operazioni di montaggio e
smontaggio dei pneumatici e/o cerchi
richiedono precauzioni particolari; per
evitare di danneggiare o montare erro-
neamente i sensori, la sostituzione dei
pneumatici e/o cerchi deve essere ef-
fettuata solamente da personale spe-
cializzato. Rivolgersi ai Servizi Autoriz-

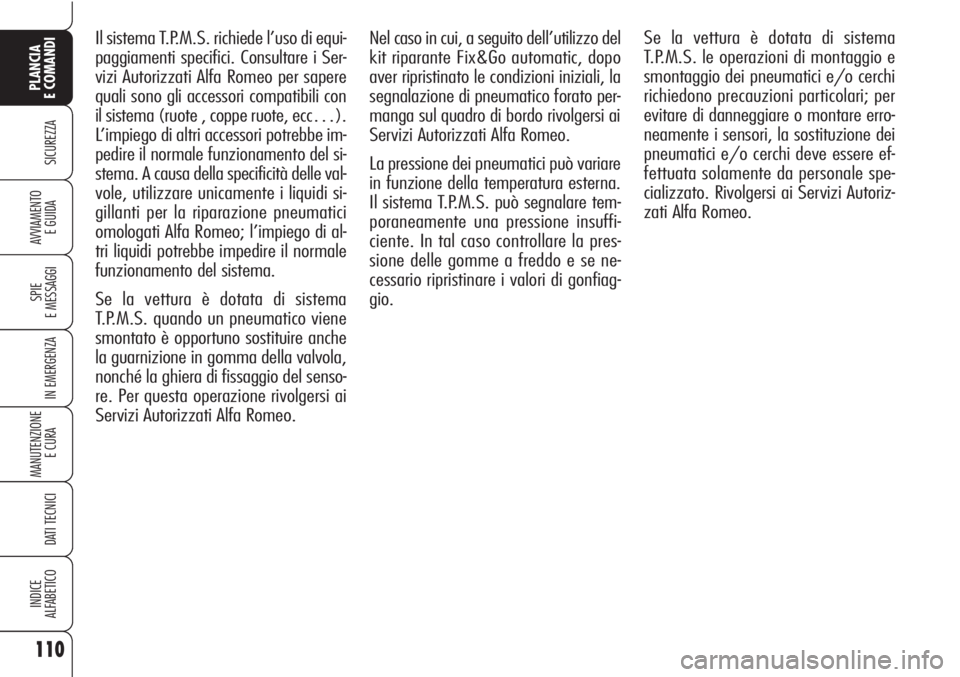

zati Alfa Romeo. Il sistema T.P.M.S. richiede l’uso di equi-
paggiamenti specifici. Consultare i Ser-
vizi Autorizzati Alfa Romeo per sapere
quali sono gli accessori compatibili con
il sistema (ruote , coppe ruote, ecc…).
L’impiego di altri accessori potrebbe im-
pedire il normale funzionamento del si-
stema. A causa della specificità delle val-
vole, utilizzare unicamente i liquidi si-
gillanti per la riparazione pneumatici
omologati Alfa Romeo; l’impiego di al-
tri liquidi potrebbe impedire il normale
funzionamento del sistema.
Se la vettura è dotata di sistema
T.P.M.S. quando un pneumatico viene
smontato è opportuno sostituire anche
la guarnizione in gomma della valvola,
nonché la ghiera di fissaggio del senso-
re. Per questa operazione rivolgersi ai
Servizi Autorizzati Alfa Romeo.
110
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
