2010 Alfa Romeo Brera/Spider Libretto Uso Manutenzione (in Italian)

7
SICUREZZA
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
IN EMERGENZA

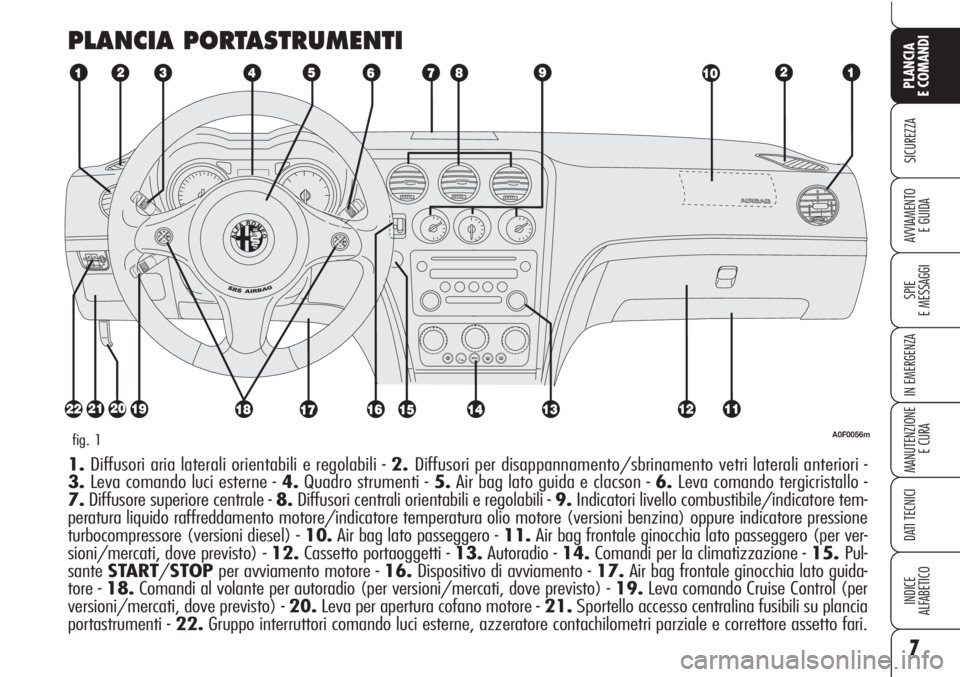

PLANCIA PORTASTRUMENTI
A0F0056mfig. 1
1.Diffusori aria laterali orientabili e regolabili - 2.Diffusori per disappannamento/sbrinamento vetri laterali anteriori -
3.Leva comando luci esterne - 4.Quadro strumenti - 5.Air bag lato guida e clacson - 6.Leva comando tergicristallo -
7.Diffusore superiore centrale - 8.Diffusori centrali orientabili e regolabili - 9.Indicatori livello combustibile/indicatore tem-
peratura liquido raffreddamento motore/indicatore temperatura olio motore (versioni benzina) oppure indicatore pressione
turbocompressore (versioni diesel) - 10.Air bag lato passeggero - 11.Air bag frontale ginocchia lato passeggero (per ver-
sioni/mercati, dove previsto) - 12.Cassetto portaoggetti - 13.Autoradio - 14.Comandi per la climatizzazione - 15.Pul-
santeSTART/STOPper avviamento motore - 16.Dispositivo di avviamento - 17.Air bag frontale ginocchia lato guida-
tore - 18.Comandi al volante per autoradio (per versioni/mercati, dove previsto) - 19.Leva comando Cruise Control (per
versioni/mercati, dove previsto) - 20.Leva per apertura cofano motore - 21.Sportello accesso centralina fusibili su plancia
portastrumenti - 22.Gruppo interruttori comando luci esterne, azzeratore contachilometri parziale e correttore assetto fari.

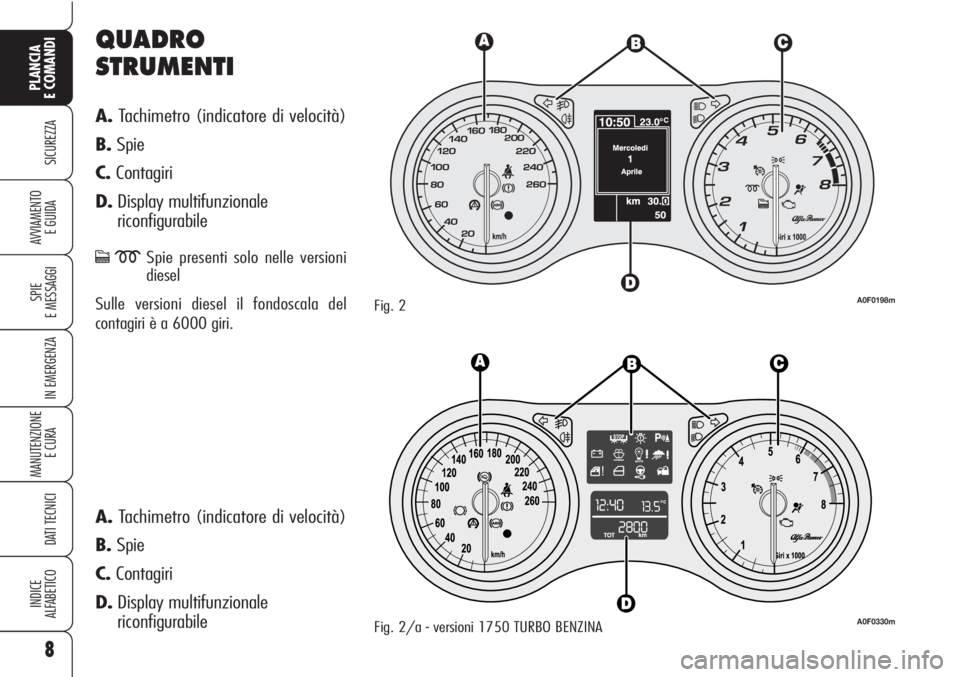

QUADRO
STRUMENTI
A.Tachimetro (indicatore di velocità)
B.Spie
C.Contagiri
D.Display multifunzionale
riconfigurabile
cmSpie presenti solo nelle versioni
diesel
Sulle versioni diesel il fondoscala del
contagiri è a 6000 giri.
8
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Fig. 2A0F0198m
Fig. 2/a - versioni 1750 TURBO BENZINAA0F0330m
A.Tachimetro (indicatore di velocità)
B.Spie
C.Contagiri
D.Display multifunzionale
riconfigurabile

SISTEMA ALFA
ROMEO CODE
È un sistema elettronico di blocco mo-
tore che permette di aumentare la pro-
tezione contro tentativi di furto della vet-
tura. Si attiva automaticamente estraen-
do la chiave elettronica dal dispositivo
di avviamento.
In ogni chiave elettronica è presente un
dispositivo elettronico che ha la funzio-
ne di modulare il segnale emesso al-
l’avviamento da un'antenna incorpora-
ta nella sede della chiave elettronica pre-
sente sulla plancia. Il segnale costituisce
la “parola d'ordine”, sempre diversa ad
ogni avviamento, con cui la centralina
riconosce la chiave elettronica e con-
sente l'avviamento.
SIMBOLOGIA
Su alcuni componenti della Sua vettura,
o in prossimità degli stessi, sono appli-
cate targhette specifiche colorate, la cui
simbologia richiama l’attenzione e in-
dica precauzioni importanti che l’utente
deve osservare nei confronti del com-
ponente stesso.
È presente una targhetta riepilogativa
della simbologia fig. 3ubicata sotto il
cofano motore.
9
SICUREZZA
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
IN EMERGENZA
A0F0138mfig. 3

Visualizzazione messaggio +
simbolo
Ydurante la marcia
Se il messaggio + simbolo
Yvengono
visualizzati sul display significa che il
sistema sta effettuando un’autodiagno-
si (dovuta ad esempio a un calo di ten-
sione).
Se il messaggio + simbolo
Yconti-
nuano a rimanere visualizzati sul display,
rivolgersi ai Servizi Autorizzati Alfa Ro-
meo.
AVVERTENZAOgni chiave elettro-
nica possiede un proprio codice, che de-
ve essere memorizzato dalla centrali-
na del sistema. Per la memorizzazione
di nuove chiavi, fino ad un massimo di
otto, rivolgersi esclusivamente ai Servi-
zi Autorizzati Alfa Romeo portando con
sé tutte le chiavi di cui si è in possesso,
la CODE card, un documento personale
di identità e i documenti identificativi
di possesso della vettura. I codici delle
chiavi non presentate durante la proce-
dura di memorizzazione vengono can-
cellati, questo al fine di garantire che
chiavi eventualmente perse o rubate non
possano più consentire l’avviamento del
motore.

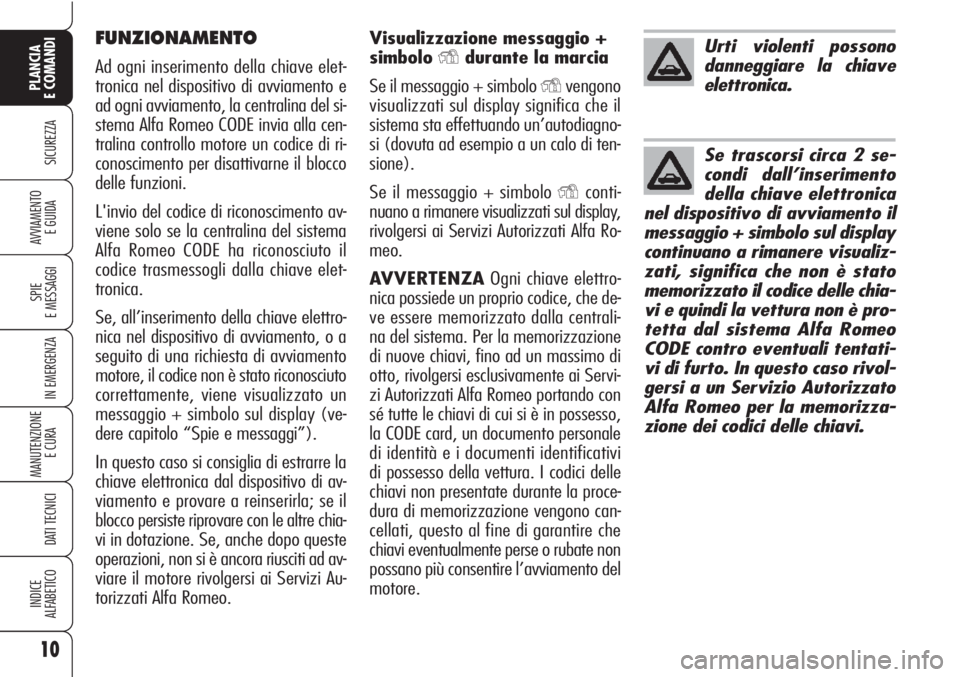

FUNZIONAMENTO
Ad ogni inserimento della chiave elet-
tronica nel dispositivo di avviamento e
ad ogni avviamento, la centralina del si-
stema Alfa Romeo CODE invia alla cen-
tralina controllo motore un codice di ri-
conoscimento per disattivarne il blocco
delle funzioni.
L'invio del codice di riconoscimento av-
viene solo se la centralina del sistema
Alfa Romeo CODE ha riconosciuto il
codice trasmessogli dalla chiave elet-
tronica.
Se, all’inserimento della chiave elettro-
nica nel dispositivo di avviamento, o a
seguito di una richiesta di avviamento
motore, il codice non è stato riconosciuto
correttamente, viene visualizzato un
messaggio + simbolo sul display (ve-
dere capitolo “Spie e messaggi”).
In questo caso si consiglia di estrarre la
chiave elettronica dal dispositivo di av-
viamento e provare a reinserirla; se il
blocco persiste riprovare con le altre chia-
vi in dotazione. Se, anche dopo queste
operazioni, non si è ancora riusciti ad av-
viare il motore rivolgersi ai Servizi Au-
torizzati Alfa Romeo.
10
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Urti violenti possono
danneggiare la chiave
elettronica.
Se trascorsi circa 2 se-
condi dall’inserimento
della chiave elettronica
nel dispositivo di avviamento il
messaggio + simbolo sul display
continuano a rimanere visualiz-
zati, significa che non è stato
memorizzato il codice delle chia-
vi e quindi la vettura non è pro-
tetta dal sistema Alfa Romeo
CODE contro eventuali tentati-
vi di furto. In questo caso rivol-
gersi a un Servizio Autorizzato
Alfa Romeo per la memorizza-
zione dei codici delle chiavi.

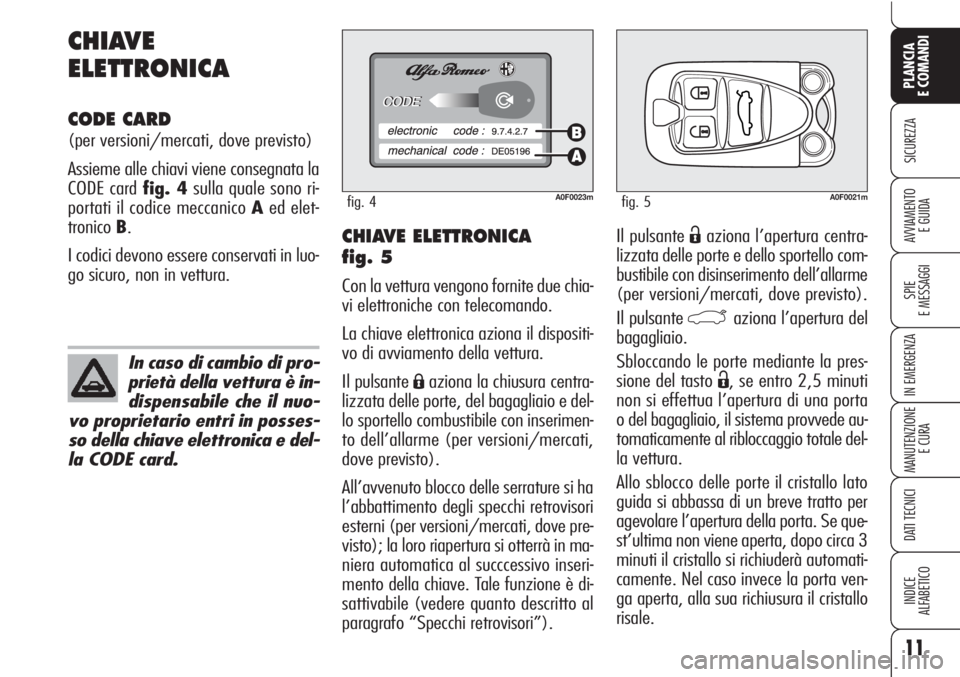

CHIAVE ELETTRONICA
fig. 5
Con la vettura vengono fornite due chia-
vi elettroniche con telecomando.
La chiave elettronica aziona il dispositi-
vo di avviamento della vettura.
Il pulsante
Áaziona la chiusura centra-
lizzata delle porte, del bagagliaio e del-
lo sportello combustibile con inserimen-
to dell’allarme (per versioni/mercati,
dove previsto).
All’avvenuto blocco delle serrature si ha
l’abbattimento degli specchi retrovisori
esterni (per versioni/mercati, dove pre-
visto); la loro riapertura si otterrà in ma-
niera automatica al succcessivo inseri-
mento della chiave. Tale funzione è di-
sattivabile (vedere quanto descritto al
paragrafo “Specchi retrovisori”).Il pulsante
Ëaziona l’apertura centra-
lizzata delle porte e dello sportello com-
bustibile con disinserimento dell’allarme
(per versioni/mercati, dove previsto).
Il pulsante
`aziona l’apertura del
bagagliaio.
Sbloccando le porte mediante la pres-
sione del tasto
Ë, se entro 2,5 minuti
non si effettua l’apertura di una porta
o del bagagliaio, il sistema provvede au-
tomaticamente al ribloccaggio totale del-
la vettura.
Allo sblocco delle porte il cristallo lato
guida si abbassa di un breve tratto per
agevolare l’apertura della porta. Se que-
st’ultima non viene aperta, dopo circa 3
minuti il cristallo si richiuderà automati-
camente. Nel caso invece la porta ven-
ga aperta, alla sua richiusura il cristallo
risale.
CHIAVE
ELETTRONICA
CODE CARD
(per versioni/mercati, dove previsto)
Assieme alle chiavi viene consegnata la
CODE card fig. 4sulla quale sono ri-
portati il codice meccanico Aed elet-
tronicoB.
I codici devono essere conservati in luo-
go sicuro, non in vettura.
11
SICUREZZA
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
IN EMERGENZA
A0F0023mfig. 4A0F0021mfig. 5
In caso di cambio di pro-
prietà della vettura è in-
dispensabile che il nuo-
vo proprietario entri in posses-
so della chiave elettronica e del-
la CODE card.

AVVERTENZA Evitare di lasciare la
chiave elettronica esposta al sole: po-
trebbe danneggiarsi.
AVVERTENZALa frequenza del te-
lecomando può essere disturbata da tra-
smissioni radio estranee alla vettura (es.
telefono cellulare, radioamatori,
ecc…). In tal caso il funzionamento del
telecomando può presentare anomalie.

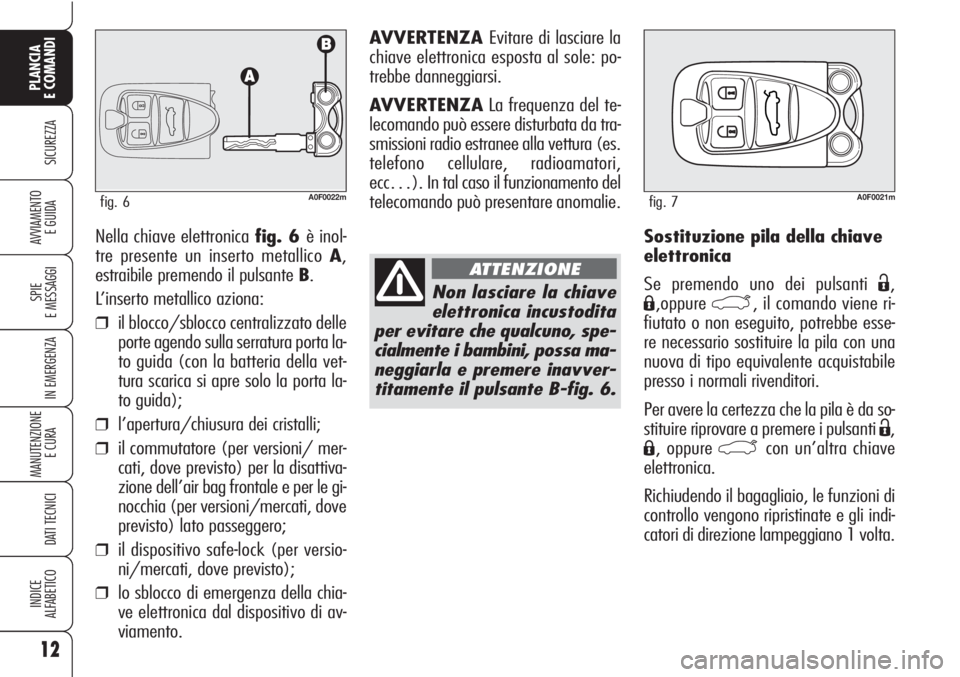

Nella chiave elettronica fig. 6 è inol-
tre presente un inserto metallico A,
estraibile premendo il pulsante B.
L’inserto metallico aziona:
❒il blocco/sblocco centralizzato delle
porte agendo sulla serratura porta la-
to guida (con la batteria della vet-
tura scarica si apre solo la porta la-
to guida);
❒l’apertura/chiusura dei cristalli;
❒il commutatore (per versioni/ mer-
cati, dove previsto) per la disattiva-
zione dell’air bag frontale e per le gi-
nocchia (per versioni/mercati, dove
previsto) lato passeggero;
❒il dispositivo safe-lock (per versio-
ni/mercati, dove previsto);
❒lo sblocco di emergenza della chia-
ve elettronica dal dispositivo di av-
viamento.Sostituzione pila della chiave
elettronica
Se premendo uno dei pulsanti
Ë,
Á,oppure`, il comando viene ri-
fiutato o non eseguito, potrebbe esse-
re necessario sostituire la pila con una
nuova di tipo equivalente acquistabile
presso i normali rivenditori.
Per avere la certezza che la pila è da so-
stituire riprovare a premere i pulsanti
Ë,
Á, oppure `con un’altra chiave
elettronica.
Richiudendo il bagagliaio, le funzioni di
controllo vengono ripristinate e gli indi-
catori di direzione lampeggiano 1 volta.
12
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0F0022mfig. 6
Non lasciare la chiave
elettronica incustodita
per evitare che qualcuno, spe-
cialmente i bambini, possa ma-
neggiarla e premere inavver-
titamente il pulsante B-fig. 6.
ATTENZIONE
A0F0021mfig. 7

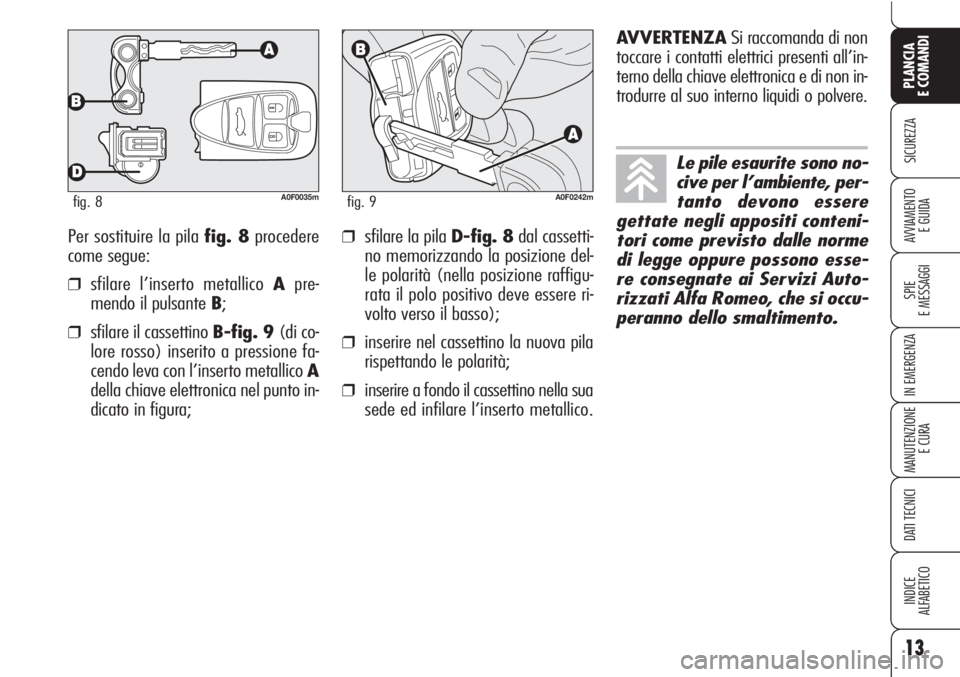

❒sfilare la pila D-fig. 8dal cassetti-
no memorizzando la posizione del-
le polarità (nella posizione raffigu-
rata il polo positivo deve essere ri-
volto verso il basso);
❒inserire nel cassettino la nuova pila
rispettando le polarità;
❒inserire a fondo il cassettino nella sua
sede ed infilare l’inserto metallico. Per sostituire la pila fig. 8procedere
come segue:
❒sfilare l’inserto metallico Apre-
mendo il pulsante B;
❒sfilare il cassettino B-fig. 9(di co-
lore rosso) inserito a pressione fa-
cendo leva con l’inserto metallico A
della chiave elettronica nel punto in-
dicato in figura;
13
SICUREZZA
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
IN EMERGENZA
A0F0035mfig. 8A0F0242mfig. 9
Le pile esaurite sono no-
cive per l’ambiente, per-
tanto devono essere
gettate negli appositi conteni-
tori come previsto dalle norme
di legge oppure possono esse-
re consegnate ai Servizi Auto-
rizzati Alfa Romeo, che si occu-
peranno dello smaltimento.
AVVERTENZASi raccomanda di non
toccare i contatti elettrici presenti all’in-
terno della chiave elettronica e di non in-
trodurre al suo interno liquidi o polvere.

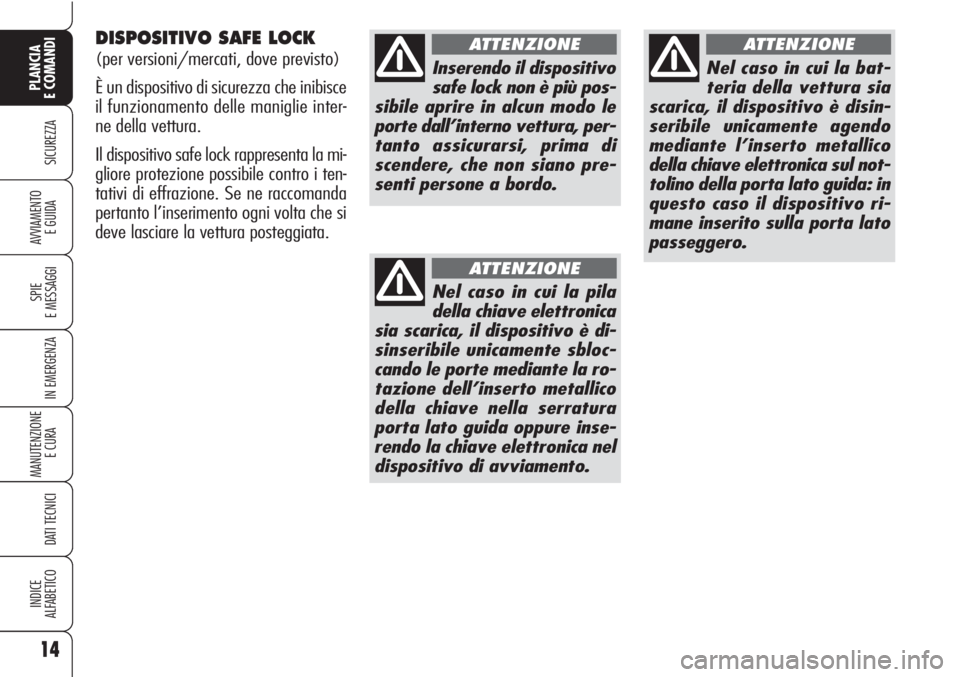

DISPOSITIVO SAFE LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che inibisce
il funzionamento delle maniglie inter-
ne della vettura.
Il dispositivo safe lock rappresenta la mi-
gliore protezione possibile contro i ten-
tativi di effrazione. Se ne raccomanda
pertanto l’inserimento ogni volta che si
deve lasciare la vettura posteggiata.
14
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Inserendo il dispositivo
safe lock non è più pos-
sibile aprire in alcun modo le
porte dall’interno vettura, per-
tanto assicurarsi, prima di
scendere, che non siano pre-
senti persone a bordo.
ATTENZIONE
Nel caso in cui la pila
della chiave elettronica
sia scarica, il dispositivo è di-
sinseribile unicamente sbloc-
cando le porte mediante la ro-
tazione dell’inserto metallico
della chiave nella serratura
porta lato guida oppure inse-
rendo la chiave elettronica nel
dispositivo di avviamento.
ATTENZIONE
Nel caso in cui la bat-
teria della vettura sia
scarica, il dispositivo è disin-
seribile unicamente agendo
mediante l’inserto metallico
della chiave elettronica sul not-
tolino della porta lato guida: in
questo caso il dispositivo ri-
mane inserito sulla porta lato
passeggero.
ATTENZIONE
