2010 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

47
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

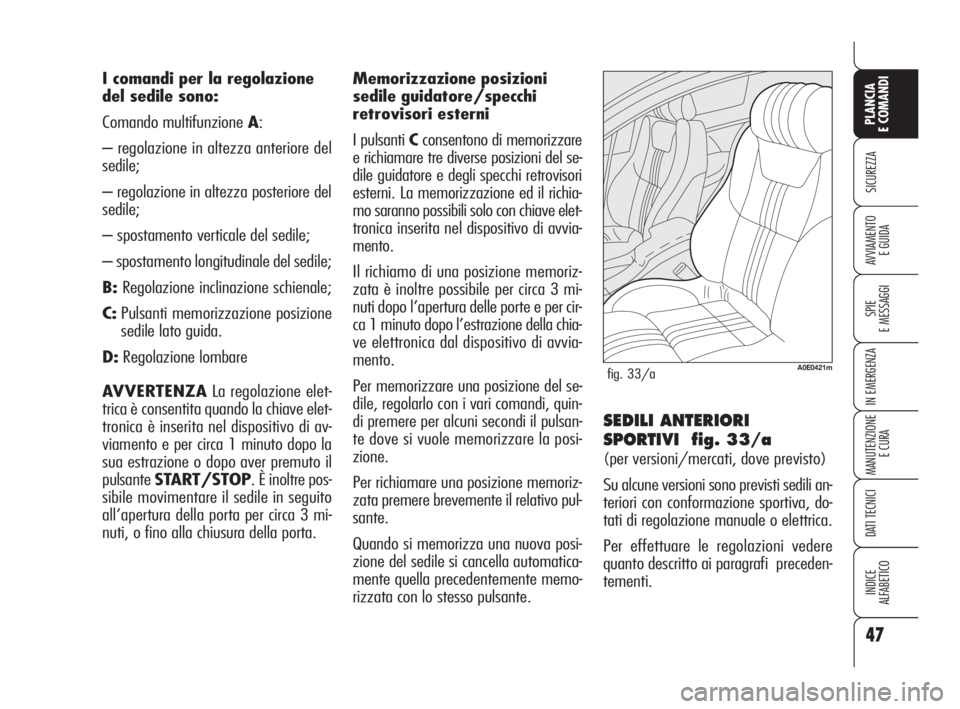

I comandi per la regolazione
del sedile sono:
Comando multifunzione A:
– regolazione in altezza anteriore del
sedile;
– regolazione in altezza posteriore del
sedile;
– spostamento verticale del sedile;
– spostamento longitudinale del sedile;
B:Regolazione inclinazione schienale;
C:Pulsanti memorizzazione posizione
sedile lato guida.
D:Regolazione lombare
AVVERTENZALa regolazione elet-
trica è consentita quando la chiave elet-
tronica è inserita nel dispositivo di av-
viamento e per circa 1 minuto dopo la
sua estrazione o dopo aver premuto il
pulsante START/STOP. È inoltre pos-
sibile movimentare il sedile in seguito
all’apertura della porta per circa 3 mi-
nuti, o fino alla chiusura della porta.Memorizzazione posizioni
sedile guidatore/specchi
retrovisori esterni
I pulsanti Cconsentono di memorizzare
e richiamare tre diverse posizioni del se-
dile guidatore e degli specchi retrovisori
esterni. La memorizzazione ed il richia-
mo saranno possibili solo con chiave elet-
tronica inserita nel dispositivo di avvia-
mento.
Il richiamo di una posizione memoriz-
zata è inoltre possibile per circa 3 mi-
nuti dopo l’apertura delle porte e per cir-
ca 1 minuto dopo l’estrazione della chia-
ve elettronica dal dispositivo di avvia-
mento.
Per memorizzare una posizione del se-
dile, regolarlo con i vari comandi, quin-
di premere per alcuni secondi il pulsan-
te dove si vuole memorizzare la posi-
zione.
Per richiamare una posizione memoriz-
zata premere brevemente il relativo pul-
sante.
Quando si memorizza una nuova posi-
zione del sedile si cancella automatica-
mente quella precedentemente memo-
rizzata con lo stesso pulsante.
A0E0421mfig. 33/a
SEDILI ANTERIORI
SPORTIVI fig. 33/a
(per versioni/mercati, dove previsto)
Su alcune versioni sono previsti sedili an-
teriori con conformazione sportiva, do-
tati di regolazione manuale o elettrica.
Per effettuare le regolazioni vedere
quanto descritto ai paragrafi preceden-
tementi.
046-082 Alfa 159 ITA 8-04-2009 9:45 Pagina 47

48
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
APPOGGIATESTA
ANTERIORI
Sono regolabili in altezza e si bloccano
automaticamente nella posizione desi-
derata.
Per la regolazione in altezza procedere
come segue:
❒regolazione verso l’alto: sollevare
l’appoggiatesta fino ad avvertire lo
scatto di bloccaggio.
❒regolazione verso il basso: premere
il tasto Aed abbassare l’appoggia-
testa.
In caso di necessità è possibile rimuo-
vere gli appoggiatesta procedendo co-
me segue:
❒sollevare gli appoggiatesta fino alla
massima altezza;
❒premere i tastiA eB-fig. 34(ubi-
cati a lato dei due sostegni degli ap-
poggiatesta) quindi rimuovere gli ap-
poggiatesta sfilandoli verso l’alto.
POSTERIORI
Per i posti posteriori sono previsti due
appoggiatesta.
Su alcune versioni è presente l’appog-
giatesta per il posto centrale regolabile in
altezza (per la regolazione vedere quan-
to descritto al paragrafo precedente).
In caso di necessità è possibile rimuo-
vere gli appoggiatesta procedendo co-
me segue:
❒sollevare gli appoggiatesta fino alla
massima altezza;
❒premere i tasti A eB-fig. 35 (ubi-
cati a lato dei due sostegni degli ap-
poggiatesta) quindi rimuovere gli ap-
poggiatesta sfilandoli verso l’alto.
A0E0473mfig. 34
Gli appoggiatesta van-
no regolati in modo che
la testa, e non il collo, appog-
gi su di essi. Solo in questo ca-
so esercitano la loro azione
protettiva. Per sfruttare al me-
glio l'azione protettiva dell’ap-
poggiatesta, regolare lo schie-
nale in modo da avere il busto
eretto e la testa più vicino pos-
sibile all'appoggiatesta.
ATTENZIONE
A0E0479mfig. 35
046-082 Alfa 159 ITA 8-04-2009 9:45 Pagina 48

49
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

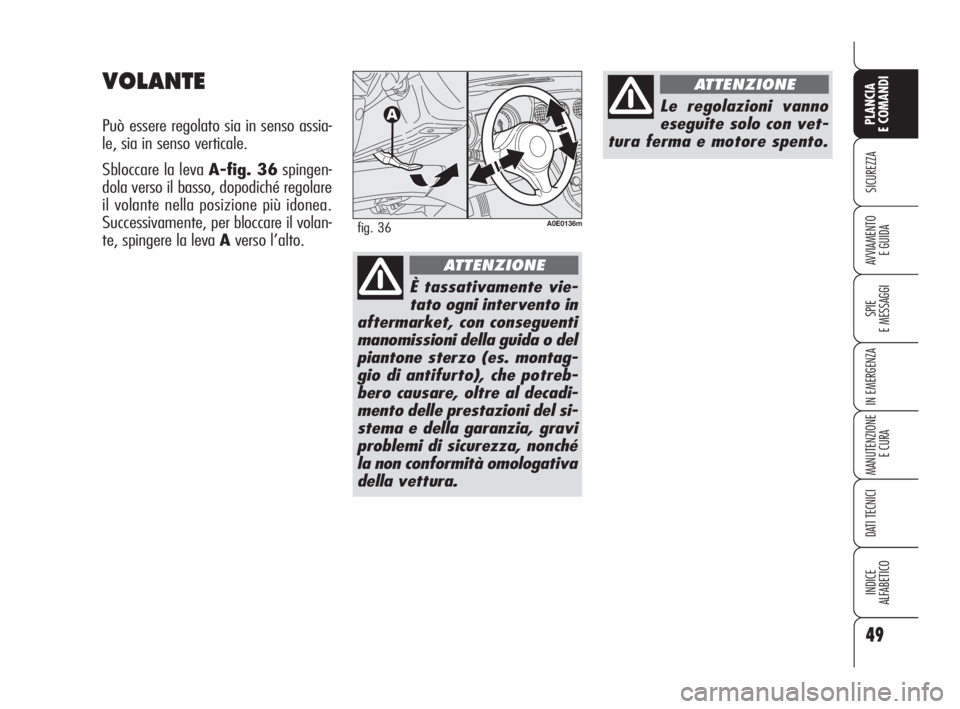

VOLANTE
Può essere regolato sia in senso assia-
le, sia in senso verticale.
Sbloccare la leva A-fig. 36spingen-
dola verso il basso, dopodiché regolare
il volante nella posizione più idonea.
Successivamente, per bloccare il volan-
te, spingere la leva Averso l’alto.
È tassativamente vie-
tato ogni intervento in
aftermarket, con conseguenti
manomissioni della guida o del
piantone sterzo (es. montag-
gio di antifurto), che potreb-
bero causare, oltre al decadi-
mento delle prestazioni del si-
stema e della garanzia, gravi
problemi di sicurezza, nonché
la non conformità omologativa
della vettura.
ATTENZIONE
A0E0136mfig. 36
Le regolazioni vanno
eseguite solo con vet-
tura ferma e motore spento.
ATTENZIONE
046-082 Alfa 159 ITA 8-04-2009 9:45 Pagina 49

50
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0135mfig. 37
A0E0032mfig. 38
Regolazione specchio
Selezionare, mediante il dispositivo
A-fig. 39, lo specchio desiderato:
❒ruotare il selettore Ain posizione 1:
si seleziona lo specchio sinistro;
❒ruotare il selettore Ain posizione 2:
si seleziona lo specchio destro.
Per orientare lo specchio selezionato pre-
mere il pulsante Bnelle quattro direzioni
indicate dalle frecce.
AVVERTENZATerminata la regola-
zione ruotare il selettore Ain posizione
0per evitare spostamenti accidentali.
A0E0036mfig. 39

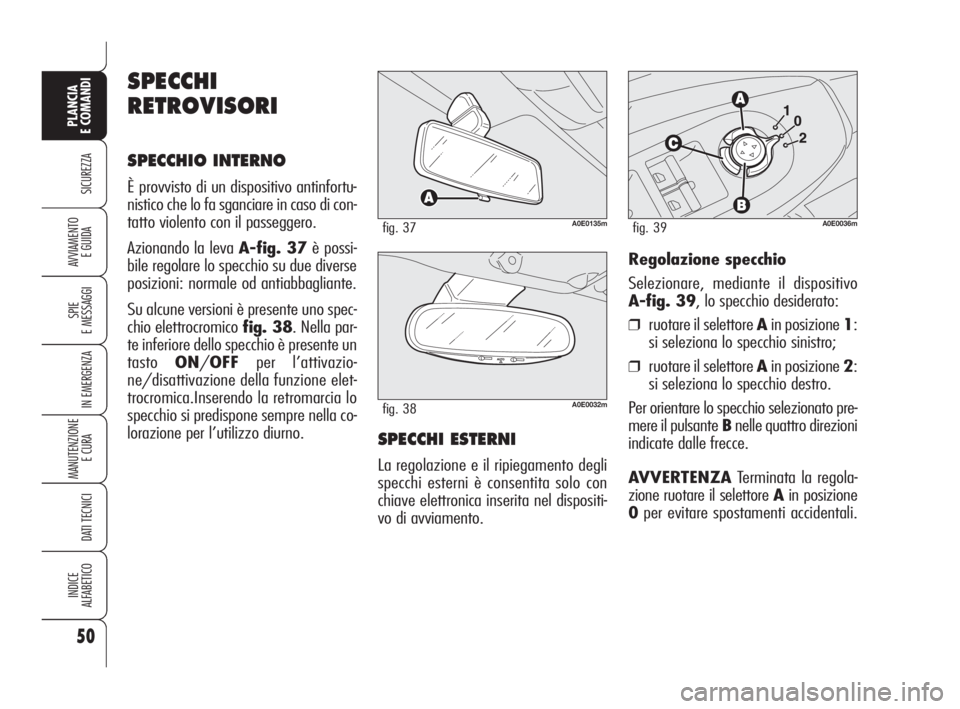

SPECCHI
RETROVISORI
SPECCHIO INTERNO
È provvisto di un dispositivo antinfortu-
nistico che lo fa sganciare in caso di con-
tatto violento con il passeggero.
Azionando la leva A-fig. 37è possi-
bile regolare lo specchio su due diverse
posizioni: normale od antiabbagliante.
Su alcune versioni è presente uno spec-
chio elettrocromico fig. 38. Nella par-
te inferiore dello specchio è presente un
tasto ON/OFFper l’attivazio-
ne/disattivazione della funzione elet-
trocromica.Inserendo la retromarcia lo
specchio si predispone sempre nella co-
lorazione per l’utilizzo diurno.
SPECCHI ESTERNI
La regolazione e il ripiegamento degli
specchi esterni è consentita solo con
chiave elettronica inserita nel dispositi-
vo di avviamento.
046-082 Alfa 159 ITA 8-04-2009 9:45 Pagina 50

51
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

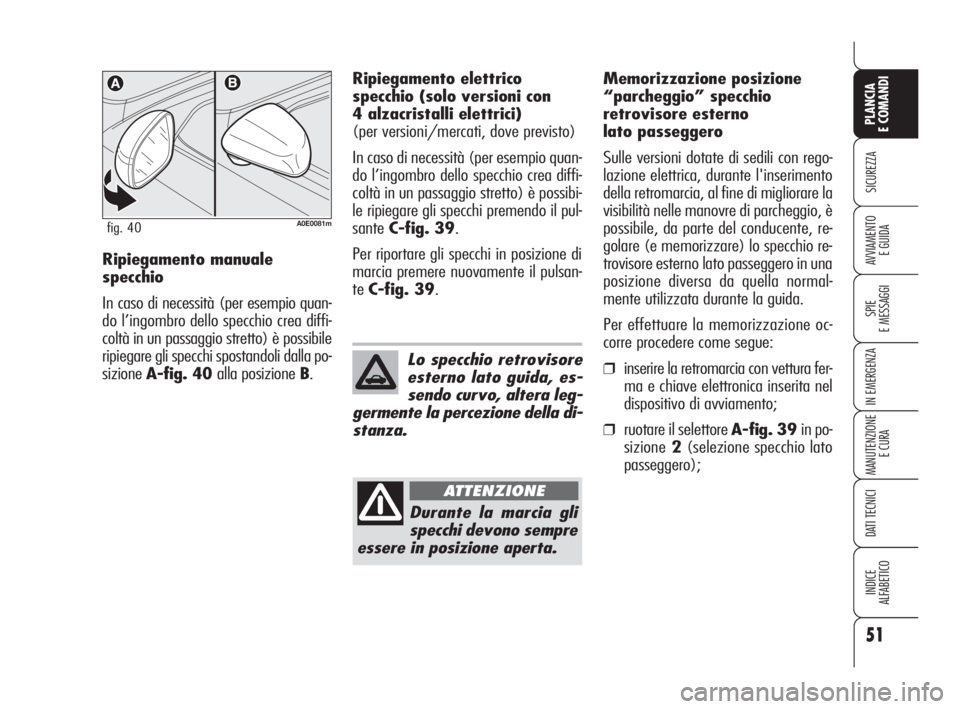

E GUIDARipiegamento manuale
specchio
In caso di necessità (per esempio quan-
do l’ingombro dello specchio crea diffi-
coltà in un passaggio stretto) è possibile
ripiegare gli specchi spostandoli dalla po-
sizione A-fig. 40 alla posizione B.
A0E0081mfig. 40
Lo specchio retrovisore
esterno lato guida, es-
sendo curvo, altera leg-
germente la percezione della di-
stanza.
Durante la marcia gli
specchi devono sempre
essere in posizione aperta.
ATTENZIONE
Ripiegamento elettrico
specchio (solo versioni con
4 alzacristalli elettrici)
(per versioni/mercati, dove previsto)
In caso di necessità (per esempio quan-
do l’ingombro dello specchio crea diffi-
coltà in un passaggio stretto) è possibi-
le ripiegare gli specchi premendo il pul-
sante C-fig. 39.
Per riportare gli specchi in posizione di
marcia premere nuovamente il pulsan-
te C-fig. 39.Memorizzazione posizione
“parcheggio” specchio
retrovisore esterno
lato passeggero
Sulle versioni dotate di sedili con rego-
lazione elettrica, durante l'inserimento
della retromarcia, al fine di migliorare la
visibilità nelle manovre di parcheggio, è
possibile, da parte del conducente, re-
golare (e memorizzare) lo specchio re-
trovisore esterno lato passeggero in una
posizione diversa da quella normal-
mente utilizzata durante la guida.
Per effettuare la memorizzazione oc-
corre procedere come segue:
❒inserire la retromarcia con vettura fer-
ma e chiave elettronica inserita nel
dispositivo di avviamento;
❒ruotare il selettore A-fig. 39 in po-
sizione2(selezione specchio lato
passeggero);
046-082 Alfa 159 ITA 8-04-2009 9:45 Pagina 51

52
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

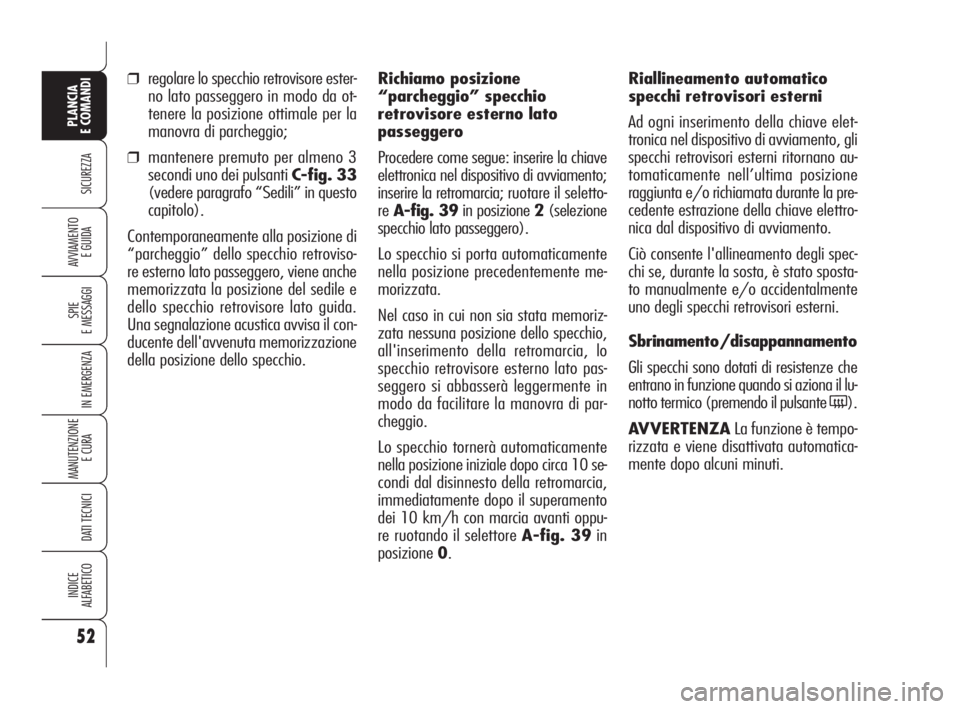

Richiamo posizione
“parcheggio” specchio
retrovisore esterno lato
passeggero
Procedere come segue: inserire la chiave
elettronica nel dispositivo di avviamento;
inserire la retromarcia; ruotare il seletto-
reA-fig. 39in posizione 2(selezione
specchio lato passeggero).
Lo specchio si porta automaticamente
nella posizione precedentemente me-
morizzata.
Nel caso in cui non sia stata memoriz-
zata nessuna posizione dello specchio,
all'inserimento della retromarcia, lo
specchio retrovisore esterno lato pas-
seggero si abbasserà leggermente in
modo da facilitare la manovra di par-
cheggio.
Lo specchio tornerà automaticamente
nella posizione iniziale dopo circa 10 se-
condi dal disinnesto della retromarcia,
immediatamente dopo il superamento
dei 10 km/h con marcia avanti oppu-
re ruotando il selettore A-fig. 39in
posizione 0.Riallineamento automatico
specchi retrovisori esterni
Ad ogni inserimento della chiave elet-
tronica nel dispositivo di avviamento, gli
specchi retrovisori esterni ritornano au-
tomaticamente nell’ultima posizione
raggiunta e/o richiamata durante la pre-
cedente estrazione della chiave elettro-
nica dal dispositivo di avviamento.
Ciò consente l'allineamento degli spec-
chi se, durante la sosta, è stato sposta-
to manualmente e/o accidentalmente
uno degli specchi retrovisori esterni.
Sbrinamento/disappannamento
Gli specchi sono dotati di resistenze che
entrano in funzione quando si aziona il lu-
notto termico (premendo il pulsante
().
AVVERTENZALa funzione è tempo-
rizzata e viene disattivata automatica-
mente dopo alcuni minuti.
❒regolare lo specchio retrovisore ester-
no lato passeggero in modo da ot-
tenere la posizione ottimale per la
manovra di parcheggio;
❒mantenere premuto per almeno 3
secondi uno dei pulsanti C-fig. 33
(vedere paragrafo “Sedili” in questo
capitolo).
Contemporaneamente alla posizione di
“parcheggio” dello specchio retroviso-
re esterno lato passeggero, viene anche
memorizzata la posizione del sedile e
dello specchio retrovisore lato guida.
Una segnalazione acustica avvisa il con-
ducente dell'avvenuta memorizzazione
della posizione dello specchio.
046-082 Alfa 159 ITA 8-04-2009 9:45 Pagina 52

53
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
CLIMATIZZAZIONE
1Diffusore superiore - 2Diffusori centrali orientabili e regolabili - 3Diffusori laterali orientabili e regolabili - 4Diffusori aria
zona piedi posti posteriori - 5 Diffusori aria posti posteriori orientabili e regolabili (per versioni/mercati, dove previsto)
6Diffusori aria zona piedi posti anteriori - 7Diffusori per disappannamento/sbrinamento parabrezza e vetri laterali anteriori.
A0E0220m
fig. 41
046-082 Alfa 159 ITA 8-04-2009 9:45 Pagina 53

54
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
DIFFUSORI CENTRALI
E LATERALI fig. 42-43
Sono allineati sulla plancia. Ciascun dif-
fusore Aè dotato di una rotella Bche
consente di regolare la portata d’aria e
di un dispositivo Cche consente di orien-
tare il flusso d’aria in posizione oriz-
zontale o verticale.
O= Tutto chiuso
I = Tutto aperto
A0E0014mfig. 42A0E0057mfig. 44
DIFFUSORE SUPERIORE
fig. 44
Il diffusore è dotato di un comando di
apertura/chiusura.
O= Tutto chiuso
I = Tutto aperto
DIFFUSORI
DISAPPANNAMENTO/
SBRINAMENTO
PARABREZZA E VETRI
LATERALI ANTERIORI
Sono posti all’estremità della plancia
(A-fig. 45) e sulla parte anteriore B
della plancia.
DIFFUSORI
POSTERIORI fig. 46
(per versioni/mercati, dove previsto)
Ciascun diffusore Aè dotato di una ro-
tella Bche consente di regolare la por-
tata d’aria e di un dispositivo Cche con-
sente di orientare il flusso d’aria.
O= Tutto chiuso
I= Tutto aperto
A0E0012mfig. 43
OFF
O
I
AUTOAUTO
A0E0088mfig. 46
A0E0067mfig. 45
046-082 Alfa 159 ITA 8-04-2009 9:45 Pagina 54
