2010 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

287
ALFA 159 SPORTWAGON
È possibile effettuare la montabilità mi-
sta di seggiolini tradizionali ed “Isofix
Universali”. Si ricorda che, nel caso di
seggiolini Isofix Universale, possono es-
sere utilizzati tutti quelli omologati con
la dicitura ECE R44/03 “Isofix Univer-
sale”.
Nella Lineaccessori Alfa Romeo è dispo-
nibile il seggiolino bambino “Isofix Uni-
versale” “Duo Plus”.
Per ulteriori dettagli relativi all’installa-
zione e/o utilizzo del seggiolino, fare
riferimento al “Libretto istruzioni” for-
nito assieme al seggiolino. Per accedere all’anello A-fig. 33pro-
cedere come segue:
❒ribaltare lo schienale del sedile po-
steriore (vedere quanto descritto al
paragrafo “Ampliamento del baga-
gliaio”);
❒sollevare verso l’alto l’anello Ae suc-
cessivamente fissare la cinghia al-
l’anello stesso.
Montare il seggiolino
solo a vettura ferma. Il
seggiolino è correttamente an-
corato alle staffe di predispo-
sizione quando si percepiscono
gli scatti che accertano l’avve-
nuto aggancio. Attenersi in
ogni caso alle istruzioni di
montaggio, smontaggio e po-
sizionamento, che il Costrut-
tore del seggiolino è tenuto a
fornire con lo stesso.
ATTENZIONE
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 287

288
ALFA 159 SPORTWAGON
SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada” nel capitolo “In emer-
genza”.
AVVERTENZAPrima di sostituire una
lampada, leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
GRUPPI OTTICI POSTERIORI
Luci retromarcia/retronebbia
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio;
❒rimuovere il coperchio A-fig. 35
agendo con un cacciavite nel punto
indicato dalla freccia;
A0E0292mfig. 35
A0E0293mfig. 36
AVVERTENZAPer lo sgancio dello
sportello di ispezione, proteggere con
un panno la punta del cacciavite per evi-
tare possibili rigature.
❒estrarre il gruppo portalampade
agendo sulle linguette di ritegno B-
fig. 36;
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario
fig. 37:
C: lampada luce retromarcia su fanale
lato passeggero o lato destro;
C: lampada luce retronebbia su fanale
lato guida o lato sinistro;
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 36;
❒richiudere lo sportello A-fig. 35.
A0E0294mfig. 37
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 288

289
ALFA 159 SPORTWAGON
Luci di posizione fanale su
sportello bagagliaio
Per sostituire le lampade, procedere co-
me segue:
❒aprire il bagagliaio;
❒rimuovere il coperchio A-fig. 35
agendo nel punto indicato dalla frec-
cia;
❒estrarre il gruppo portalampade
agendo sulle linguette di ritegno B-
fig. 36;
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario
fig. 37:
D: lampada luce di posizione su fanale
sinistro/destro
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 36;
❒richiudere lo sportello A-fig. 35.Indicatori di direzione/
Luci di posizione/Luci stop
Per sostituire le lampada, procedere co-
me segue:
❒aprire il bagagliaio;
❒su alcune versioni, aprire lo sportel-
lo laterale;
❒rimuovere il coperchio di protezione
agendo sul dispositivo A-fig. 38;
❒estrarre il gruppo portalampade
agendo sulle linguette di ritegno B-
fig. 39;
❒rimuovere e sostituire la lampada in-
teressata spingendola leggermente
e ruotandola in senso antiorario
fig. 40:
E: lampada luce posizione/arresto;
F: lampada luce direzione.
A0E0295mfig. 38A0E0296mfig. 39
❒reinserire il gruppo portalampade fis-
sandolo correttamente in posizione
mediante le linguette di ritegno B-
fig. 39;
❒rimontare il coperchio di protezione.
A0E0297mfig. 40
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 289

290
ALFA 159 SPORTWAGON
A0E0298mfig. 41

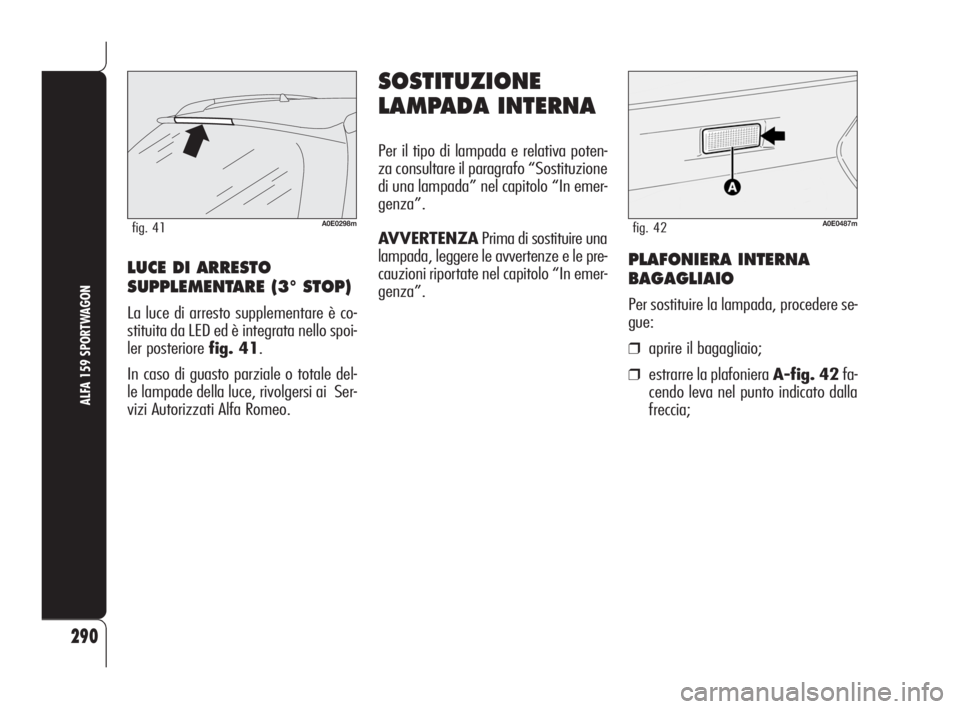

LUCE DI ARRESTO
SUPPLEMENTARE (3° STOP)
La luce di arresto supplementare è co-
stituita da LED ed è integrata nello spoi-
ler posteriore fig. 41.
In caso di guasto parziale o totale del-
le lampade della luce, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa poten-
za consultare il paragrafo “Sostituzione
di una lampada” nel capitolo “In emer-
genza”.
AVVERTENZAPrima di sostituire una
lampada, leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
A0E0487mfig. 42
PLAFONIERA INTERNA
BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 42fa-
cendo leva nel punto indicato dalla
freccia;
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 290

291
ALFA 159 SPORTWAGON

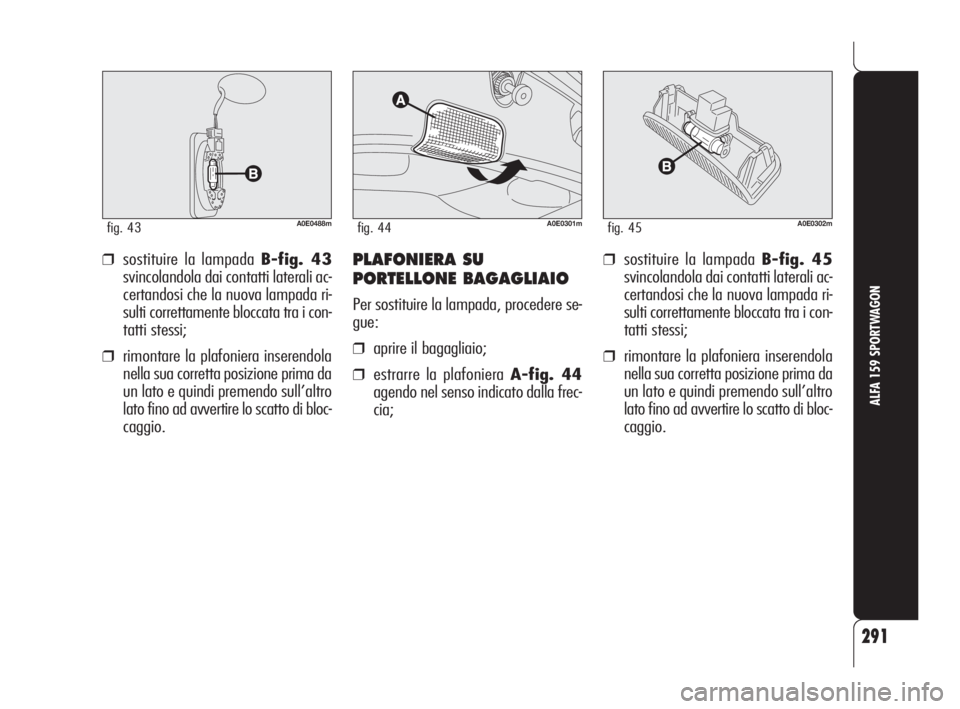

A0E0488mfig. 43
❒sostituire la lampada B-fig. 43
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
A0E0301mfig. 44A0E0302mfig. 45
PLAFONIERA SU
PORTELLONE BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 44
agendo nel senso indicato dalla frec-
cia;
❒sostituire la lampada B-fig. 45
svincolandola dai contatti laterali ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
271-292 Alfa 159 ITA 8-04-2009 9:57 Pagina 291

292
ALFA 159 SPORTWAGON

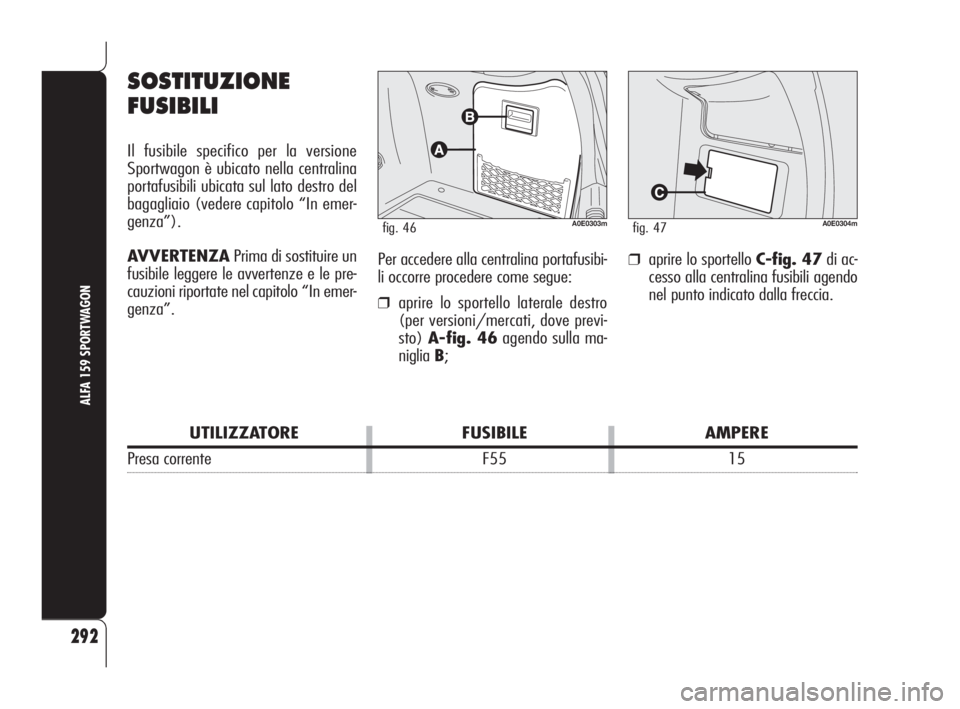

SOSTITUZIONE
FUSIBILI
Il fusibile specifico per la versione
Sportwagon è ubicato nella centralina
portafusibili ubicata sul lato destro del
bagagliaio (vedere capitolo “In emer-
genza”).
AVVERTENZAPrima di sostituire un
fusibile leggere le avvertenze e le pre-
cauzioni riportate nel capitolo “In emer-
genza”.
A0E0303mfig. 46A0E0304mfig. 47
Per accedere alla centralina portafusibi-
li occorre procedere come segue:
❒aprire lo sportello laterale destro
(per versioni/mercati, dove previ-
sto) A-fig. 46agendo sulla ma-
niglia B;
❒aprire lo sportello C-fig. 47di ac-
cesso alla centralina fusibili agendo
nel punto indicato dalla freccia.
UTILIZZATORE FUSIBILE AMPERE
Presa corrente F55 15
271-292 Alfa 159 ITA 8-04-2009 9:57 Pagina 292

293
AUTORADIO
Regolazione bilanciamento ......................................... 304
Regolazione FADER ................................................... 305
Funzione LOUDNESS................................................. 305
Protezione antifurto ................................................... 305
RADIO (Tuner) .......................................................... 306
Introduzione ............................................................ 306
Selezione banda di frequenza ..................................... 306
Tasti di preselezione .................................................. 306
Memorizzazione ultima stazione ascoltata .................... 306
Sintonia automatica .................................................. 307
Sintonia manuale ...................................................... 307
Funzione AUTOSTORE................................................ 307
Ricezione allarme di emergenza .................................. 308
Funzione EON .......................................................... 308
Emittenti stereofoniche .............................................. 308
Menu ...................................................................... 308
- Funzioni tasto MENU ............................................... 308
- Funzione AF SWITCHING .......................................... 309
- Funzione TRAFFIC INFO ............................................ 309
- Funzione REGIONAL MODE ....................................... 310
- Funzione MP3 DISPLAY ............................................ 310
- Funzione SPEED VOLUME.......................................... 311
- Funzione EXTERNAL AUDIO VOL ................................ 311
- Funzione RADIO OFF ............................................... 311
- Funzione RESTORE DEFAULT ..................................... 311
A A
U U
T T
O O
R R
A A
D D
I I
O O
PRESENTAZIONE ....................................................... 295
Consigli ................................................................... 295
- Sicurezza stradale ................................................... 295
- Condizioni di ricezione ............................................. 295
- Cura e manutenzione ............................................... 295
- CD ........................................................................ 296
Caratteristiche tecniche .............................................. 297
Sistema audio HI-FI Bose ........................................... 298
GUIDA RAPIDA .......................................................... 299
Comandi al volante ................................................... 301
Generalit

294
AUTORADIO
LETTORE CD ............................................................. 312
Introduzione ............................................................ 312
Selezione lettore CD .................................................. 312
Inserimento/espulsione CD ........................................ 312
Eventuali messaggi di errore ....................................... 313
Indicazioni display ..................................................... 313
Selezione brano ....................................................... 313
Avanzamento rapido/indietro veloce dei brani ............... 313
Funzione pausa ........................................................ 313
Protezione antifurto ................................................... 314
- Inserimento del codice segreto .................................. 314
- Code Card .............................................................. 314
LETTORE CD MP3 ...................................................... 315
Introduzione ............................................................ 315
Modalità MP3 .......................................................... 315
Indicazioni display ..................................................... 316
Selezione cartella successiva/precedente ...................... 316
Protezione antifurto ................................................... 316
LETTORE CD CHANGER (CDC) ...................................... 317
Introduzione ............................................................ 317
Selezione CD Changer ............................................... 317
Eventuali messaggi di errore ....................................... 317
Selezione CD ........................................................... 317
DIAGNOSI INCONVENIENTI ......................................... 318
293-318 Alfa 159 ITA 8-04-2009 9:57 Pagina 294
