2010 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

271
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Sigla omologativa
T939 NTR939
Unione Europea e
Nazioni che ne
applicano la direttiva
Argentina
Australia
Brasile
Bulgaria
Cina
❒Dati non disponibili al momento della stampa.
N15278
HHHH-AA-FFFFHHHH-AA-FFFF
CMII ID : 2006DJ0352CMII ID : 2006DJ0351
TELECOMANDO RADIOFREQUENZA: Omologazioni Ministeriali
05230523
❒
❒
–
❒
❒
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 271

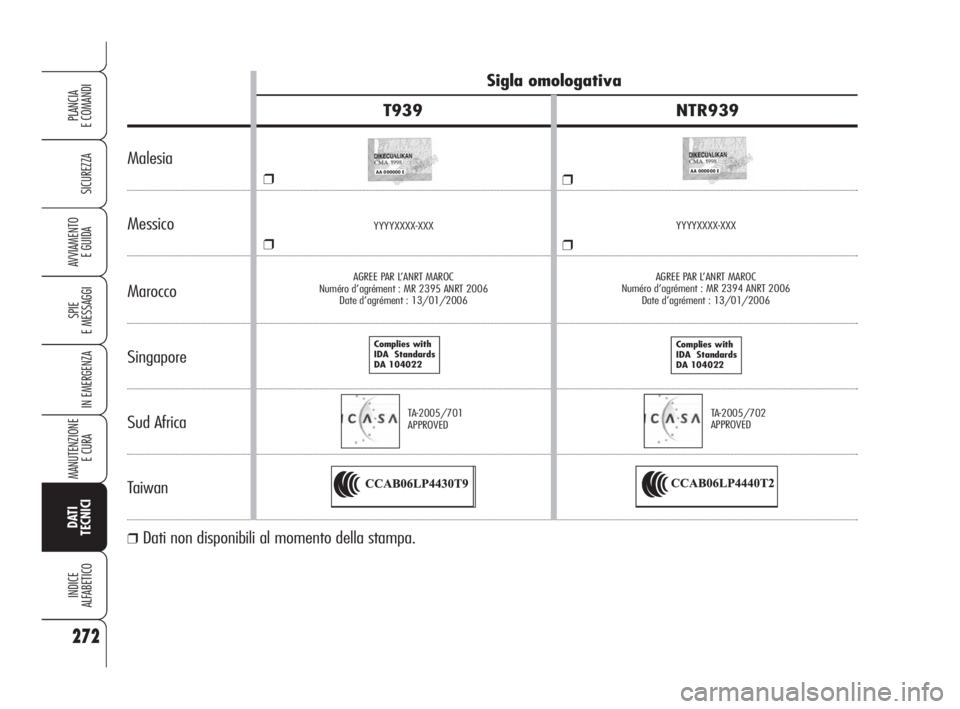

Sigla omologativa
T939 NTR939
Malesia
Messico
Marocco
Singapore
Sud Africa
Taiwan
❒Dati non disponibili al momento della stampa.
272
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAAGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2395 ANRT 2006
Date d’agrément : 13/01/2006AGREE PAR L’ANRT MAROC
Numéro d’agrément : MR 2394 ANRT 2006
Date d’agrément : 13/01/2006
Complies with
IDA Standards
DA 104022Complies with
IDA Standards
DA 104022
TA-2005/701
APPROVEDTA-2005/702
APPROVED
YYYYXXXX-XXXYYYYXXXX-XXX
AA 000000 EAA 000000 E❒
❒
❒
❒
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 272

273
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 273

274
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 274

A A
L L
F F
A A

1 1
5 5
9 9

S S
P P
O O
R R
T T
W W
A A
G G
O O
N N
TERGILUNOTTO ................................................ 276
BAGAGLIAIO .................................................... 277
PORTAPACCHI/PORTASCI ................................... 284
PREDISPOSIZIONE PER MONTAGGIO
SEGGIOLINO “ISOFIX UNIVERSALE” .................... 285
SOSTITUZIONE LAMPADA ESTERNA ...................... 288
SOSTITUZIONE LAMPADA INTERNA ...................... 290
SOSTITUZIONE FUSIBILI .................................... 292
275
ALFA 159 SPORTWAGON
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 275

Non utilizzare il tergilu-
notto per liberare il lu-
notto da strati accumu-
lati di neve o ghiaccio. In tali
condizioni, se il tergilunotto è
sottoposto a sforzo eccessivo,
interviene il salvamotore, che
inibisce il funzionamento anche
per alcuni secondi. Se successi-
vamente la funzionalità non vie-
ne ripristinata, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
SOSTITUZIONE DELLA
SPAZZOLA
Procedere come segue:
❒sollevare la copertura A-fig. 2, svi-
tare il dado Be rimuovere il brac-
cio C;
❒posizionare correttamente il nuovo
braccio, stringere a fondo il dado B
e successivamente abbassare la co-
pertura A.
TERGILUNOTTO
FUNZIONAMENTO
Attivazione/disattivazione
del tergilunotto
Ruotando la ghiera instabile A-fig. 1
sulla posizione
'ON/OFFsi ottiene
l'attivazione del tergilunotto in inter-
mittenza. Il suo successivo spegnimen-
to si otterrà ruotando nuovamente la
ghiera sulla posizione
'ON/OFF.
L’attivazione del tergilunotto avviene an-
che con tergicristallo in funzione e re-
tromarcia inserita.
Lavaggio "intelligente"
del lunotto
Ruotando la ghiera instabile A-fig. 1
sulla posizione &si aziona il lavaggio
del lunotto. Mantenendo la ghiera in-
stabile sulla posizione &è possibile at-
tivare con un solo movimento il getto
del lava lunotto ed il tergilunotto stesso;
quest‘ultimo infatti entra in azione au-
tomaticamente se si tiene la ghiera in-
stabile sulla posizione &per più di mez-
zo secondo.
276
ALFA 159 SPORTWAGON
A0E0264mfig. 1A0E0267mfig. 2
Il funzionamento del tergilunotto termi-
na dopo alcune battute dopo il rilascio
della ghiera; un’ulteriore “battuta di pu-
lizia”, a distanza di circa 6 secondi, com-
pleta l‘operazione tergente.
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 276

SPRUZZATORE
Se il getto non esce, verificare innanzi-
tutto che sia presente il liquido nella va-
schetta del lavacristallo/lavalunotto (ve-
dere paragrafo “Verifica dei livelli” nel
capitolo “Manutenzione e cura”).
Controllare successivamente che i fori
A-fig. 3presenti sullo spruzzatore non
siano otturati, ed eventualmente liberarli
usando uno spillo.
277
ALFA 159 SPORTWAGON
A0E0269mfig. 4
A0E0263mfig. 5
A0E0268mfig. 3
BAGAGLIAIO
APERTURA D’EMERGENZA
BAGAGLIAIO DA INTERNO
VETTURA
Per poter aprire dall’interno vettura il ba-
gagliaio, nel caso fosse scarica la bat-
teria oppure a seguito di un’anomalia
alla serratura elettrica del portellone stes-
so, procedere come segue:
❒ribaltare completamente i sedili po-
steriori (vedere paragrafo “Amplia-
mento del bagagliaio” nel capitolo
“Plancia e comandi”);
❒rimuovere gli appoggiatesta poste-
riori;
❒prelevare il cacciavite dal contenito-
re attrezzi e, operando all’interno del
bagagliaio (sulla parete posteriore),
introdurlo all’interno della sede A-
fig. 4e successivamente agire sul-
la levetta B-fig. 5.
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 277

L’ampliamento del lato destro del ba-
gagliaio consente di trasportare due pas-
seggeri sulla parte sinistra del sedile po-
steriore. L’ampliamento del lato sinistro
del bagagliaio consente di trasportare
un passeggero sulla parte destra del se-
dile posteriore.AVVERTENZE
❒prima di eseguire l’operazione di ab-
battimento schienale assicurarsi che
gli appoggiatesta posteriori siano in
posizione “di riposo” (completa-
mente abbassati). È comunque pos-
sibile rimuovere gli appoggiatesta
per migliorare il vano di carico;
❒prima di ribaltare lo schienale assi-
curarsi che il bracciolo posteriore non
sia abbassato. In caso contrario in-
serirlo nella propria sede (vedere
quanto descritto al paragrafo “Equi-
paggiamenti interni” nel capitolo
“Plancia e comandi”).
AMPLIAMENTO
DEL BAGAGLIAIO
Il sedile posteriore sdoppiato permette
l’ampliamento parziale (1/3 oppure
2/3) o totale del bagagliaio.
Procedere come segue:
❒abbassare completamente gli ap-
poggiatesta del sedile posteriore;
❒verificare che il nastro delle cinture
di sicurezza sia completamente di-
steso senza attorcigliamenti;
❒sollevare la leva A-fig. 6di ritegno
schienale per sbloccare rispettiva-
mente la porzione sinistra o destra
dello schienale e ribaltare quest’ul-
timo in avanti. Il sollevamento del-
la leva è evidenziato da una “ban-
da rossa” B.
278
ALFA 159 SPORTWAGON
A0E0085mfig. 6
271-292 Alfa 159 ITA 8-04-2009 9:56 Pagina 278
