E GUIDA❒richiudere la protezione B-fig. 49
sulla plafonieraA-fig. 48;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
co.
PLAFONIERA CASSETTO
PORTAOGGETTI

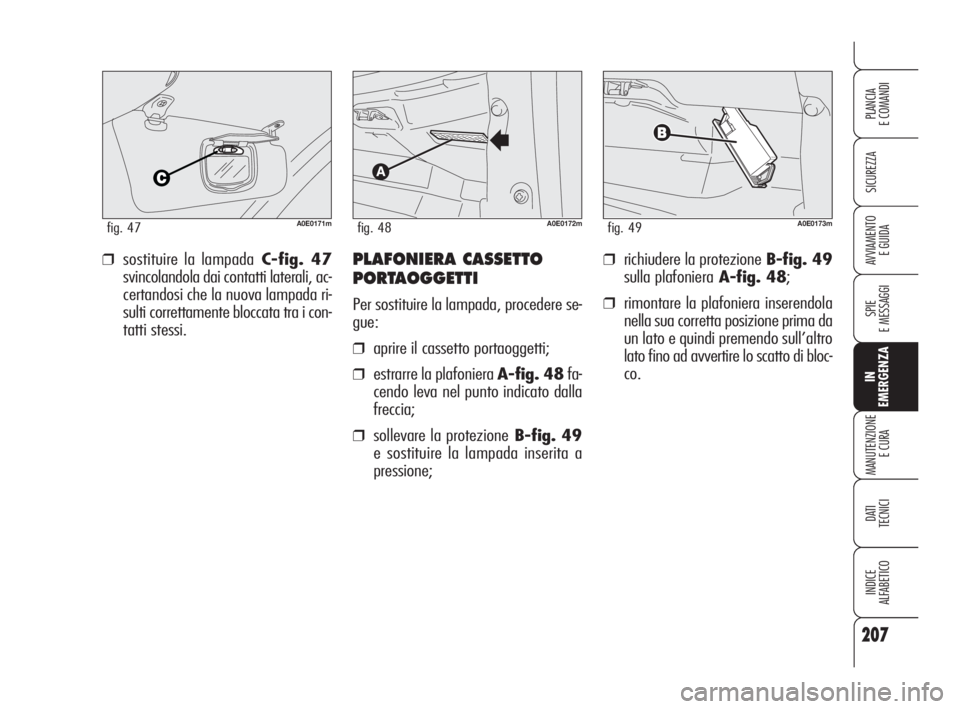

Per sostituire la lampada, procedere se-
gue:
❒aprire il cassetto portaoggetti;
❒estrarre la plafoniera A-fig. 48fa-
cendo leva nel punto indicato dalla
freccia;
❒sollevare la protezioneB-fig. 49
e sostituire la lampada inserita a
pressione;
A0E0172mfig. 48A0E0173mfig. 49
❒sostituire la lampadaC-fig. 47
svincolandola dai contatti laterali, ac-
certandosi che la nuova lampada ri-
sulti correttamente bloccata tra i con-
tatti stessi.
A0E0171mfig. 47
181-222 Alfa 159 ITA:181-222 Alfa 159 1ed 16-11-2009 10:01 Pagina 207

PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere se-
gue:
❒aprire il bagagliaio;
❒estrarre la plafoniera A-fig. 50fa-
cendo leva nel punto indicato dalla
freccia;
❒aprire il coperchio di protezione B-
fig. 51e sostituire la lampada svin-
colandola dai contatti laterali accer-
tandosi che la nuova lampada risul-
ti correttamente bloccata tra i con-
tatti stessi;
❒richiudere il coperchio di protezione B;
❒rimontare la plafoniera inserendola
nella sua corretta posizione prima da
un lato e quindi premendo sull’altro
lato fino ad avvertire lo scatto di bloc-
caggio.
❒richiudere la protezione B-fig. 53
sulla plafoniera A-fig. 52;
❒rimontare la plafoniera inserendola nel-
la sua corretta posizione prima da un
lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di blocco.
208
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0205mfig. 50A0E0075mfig. 52A0E0204mfig. 51
PLAFONIERA LUCE
POZZANGHERA
Per sostituire la lampada, procedere co-
me segue:
❒aprire la porta ed estrarre il traspa-
rente A-fig. 52facendo leva nel
punto indicato dalla freccia;
❒sollevare la protezione B-fig. 53
e sostituire la lampada inserita a
pressione;A0E0235mfig. 53
181-222 Alfa 159 ITA:181-222 Alfa 159 1ed 16-11-2009 10:01 Pagina 208

209
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettri-
co intervenendo in caso di avaria od in-
tervento improprio sull’impianto stesso.
Quando un dispositivo non funzio-
na,occorre pertanto verificare l’efficien-
za del relativo fusibile di protezione: l’e-
lemento conduttore non deve essere in-
terrotto. In caso contrario occorre sosti-
tuire il fusibile bruciato con un altro aven-
te lo stesso amperaggio (stesso colore).
A:fusibile integro
B:fusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zetta Cagganciata alla centralina su
plancia portastrumenti.
A0E0119mfig. 54
Non sostituire mai un
fusibile guasto con fili
metallici o altro mate-
riale di recupero.
Non sostituire in alcun
caso un fusibile con un
altro avente amperaggio su-
periore; pericolo di incendio.
ATTENZIONE
Se un fusibile generale
di protezione (MEGA-
FUSE, MAXI-FUSE) interviene
rivolgersi ai Servizi Autorizzati
Alfa Romeo. Prima di sostitui-
re un fusibile, accertarsi di
aver tolto la chiave dal dispo-
sitivo di avviamento e di aver
spento e/o disinserito tutti gli
utilizzatori.
ATTENZIONE
Nel caso il fusibile do-
vesse ulteriormente in-
terrompersi, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
ATTENZIONE
Se un fusibile generale
di protezione sistemi di
sicurezza (sistema air bag, si-
stema frenante), sistemi mo-
topropulsore (sistema motore,
sistema cambio) o sistema gui-
da interviene rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
ATTENZIONE
181-222 Alfa 159 ITA:181-222 Alfa 159 1ed 16-11-2009 10:01 Pagina 209

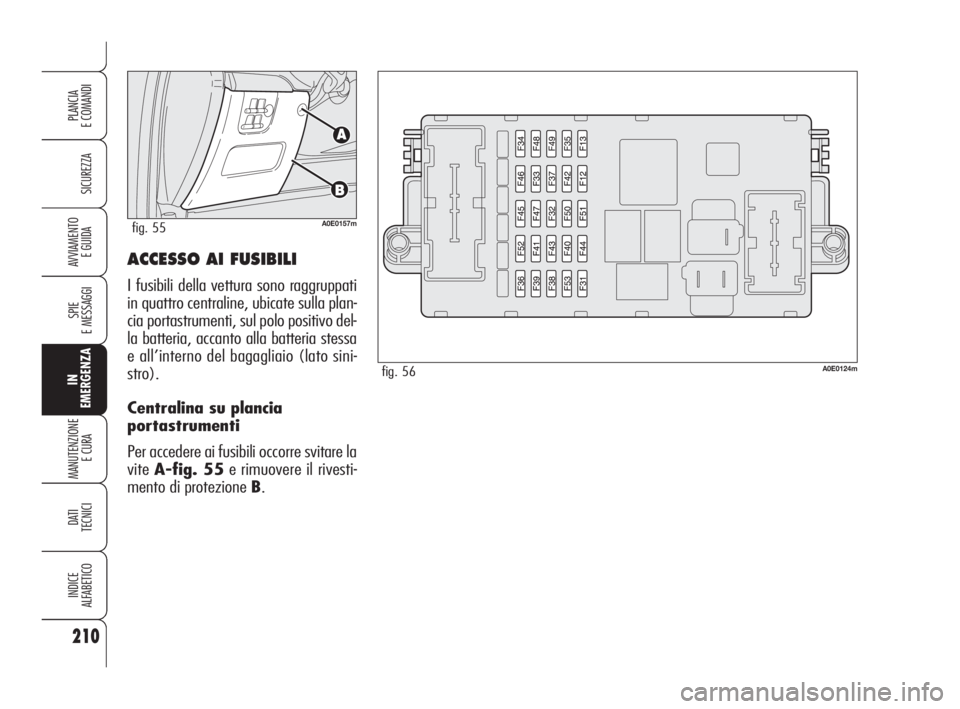

ACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati
in quattro centraline, ubicate sulla plan-
cia portastrumenti, sul polo positivo del-
la batteria, accanto alla batteria stessa
e all’interno del bagagliaio (lato sini-
stro).
Centralina su plancia
portastrumenti
Per accedere ai fusibili occorre svitare la
vite A-fig. 55e rimuovere il rivesti-
mento di protezione B.
210
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 ITA:181-222 Alfa 159 1ed 16-11-2009 10:01 Pagina 210

211
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

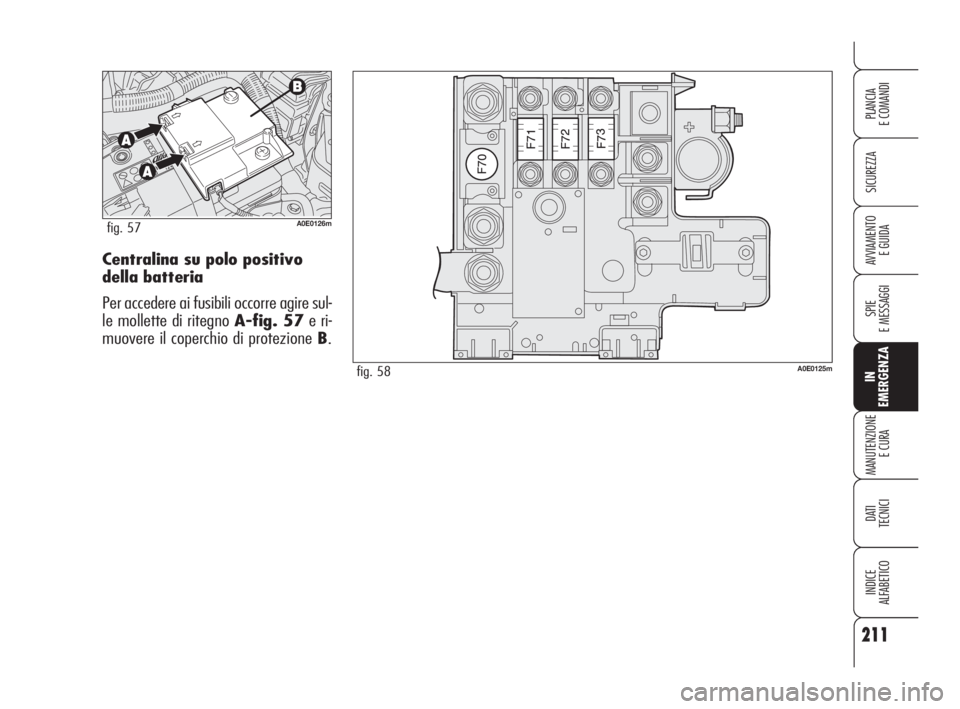

E GUIDACentralina su polo positivo
della batteria
Per accedere ai fusibili occorre agire sul-
le mollette di ritegno A-fig. 57e ri-
muovere il coperchio di protezione B.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 ITA:181-222 Alfa 159 1ed 16-11-2009 10:01 Pagina 211

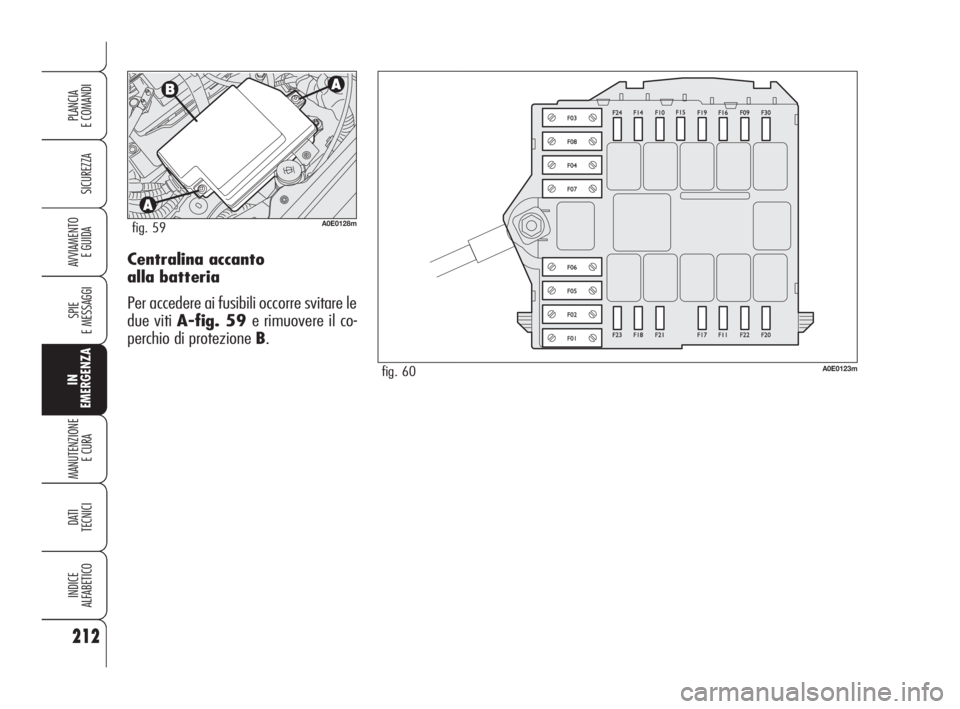

Centralina accanto
alla batteria
Per accedere ai fusibili occorre svitare le
due viti A-fig. 59 e rimuovere il co-
perchio di protezione B.
212
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 ITA:181-222 Alfa 159 1ed 16-11-2009 10:01 Pagina 212

213
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

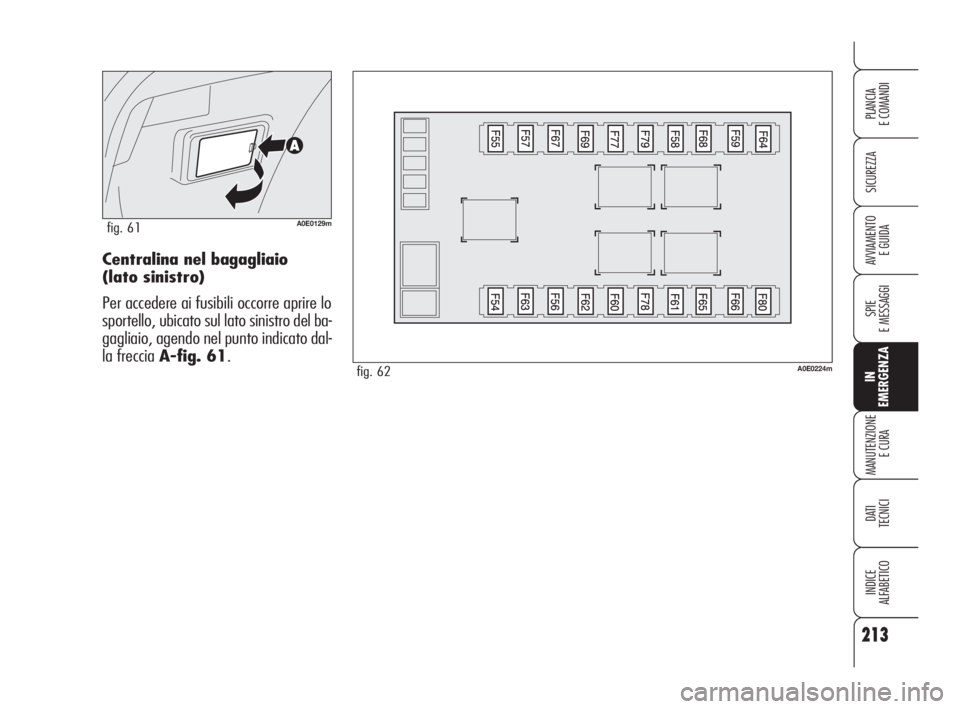

E GUIDACentralina nel bagagliaio
(lato sinistro)
Per accedere ai fusibili occorre aprire lo
sportello, ubicato sul lato sinistro del ba-
gagliaio, agendo nel punto indicato dal-
la freccia A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 ITA:181-222 Alfa 159 1ed 16-11-2009 10:01 Pagina 213

214
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbagliante destro F14 7,5 60
Abbagliante sinistro F15 7,5 60
Anabbagliante destro F12 15 56
Anabbagliante sinistro F13 15 56
Fendinebbia F30 15 60
Retromarcia/Luci stop F35 7,5 56
Terzo stop F37 7,5 56
Plafoniera anteriore/posteriore F39 10 56
Plafoniera anteriore F49 7,5 56
Indicatori di direzione F53 10 56
Luci di emergenza F53 10 56
UTILIZZATORI FUSIBILE AMPERE FIGURA
Servizi centralina vano motore F70 (MEGA-FUSE) 150 58
Centralina plancia portastrumenti F71 70 58
Riscaldatore supplementare (riscaldo acqua abitacolo 600W)
(solo versioni diesel) F72 50 58
Centralina preriscaldo candelette (versioni diesel) F73 60 58
Centralina plancia portastrumenti F01 (MAXI-FUSE) 60 60
