2010 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

247
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
SEDILI IN PELLE
(per versioni/mercati, dove previsto)
Eliminare lo sporco secco con una pelle
di daino od un panno appena umidi, sen-
za esercitare troppa pressione.
Togliere le macchie di liquidi o di grasso
con un panno asciutto assorbente, sen-
za strofinare. Passare successivamente
un panno morbido o pelle di daino inu-
midita con acqua e sapone neutro.
Se la macchia persiste, usare prodotti
specifici, prestando particolare atten-
zione alle istruzioni d’uso.
AVVERTENZANon usare mai alcool.
Assicurarsi inoltre che i prodotti utilizzati
per la pulizia non contengano alcool e
derivati anche a basse concentrazioni.INTERNI
Periodicamente verificare che non siano
presenti ristagni d’acqua sotto i tappeti
(dovuti al gocciolio di scarpe, ombrelli,
ecc.) che potrebbero causare l’ossida-
zione della lamiera.
SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimen-
ti in velluto si consiglia di inumidire la
spazzola.
Strofinare i sedili con una spugna inu-
midita in una soluzione di acqua e de-
tergente neutro.
I rivestimenti tessili del-
la vostra vettura sono
dimensionati per resi-
stere a lungo all'usura derivan-
te dall'utilizzo normale del mez-
zo. Pur tuttavia è assoluta-
mente necessario evitare sfre-
gamenti traumatici e/o prolun-
gati con accessori di abbiglia-
mento quali fibbie metalliche,
borchie, fissaggi in Velcro e si-
mili, in quanto gli stessi, agen-
do in modo localizzato e con una
elevata pressione sui filati, po-
trebbero provocare la rottura di
alcuni fili con conseguente dan-
neggiamento della fodera.
223-248 Alfa 159 ITA:223-248 Alfa 159 1ed 13-11-2009 11:53 Pagina 247

248
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
PARTI IN PLASTICA INTERNE
Si consiglia di eseguire la pulizia delle
plastiche interne con un panno inumi-
dito in una soluzione di acqua e deter-
gente neutro non abrasivo. Per la rimo-
zione di macchie grasse o resistenti, uti-
lizzare prodotti specifici per la pulizia
di plastiche, privi di solventi e studiati
per non alterare l’aspetto ed il colore dei
componenti.
AVVERTENZANon utilizzare alcool
o benzine per la pulizia del vetro del
quadro strumenti o di altre parti in pla-
stica.
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Non utilizzare mai pro-
dotti infiammabili come
etere di petrolio o benzina ret-
tificata per la pulizia delle par-
ti interne vettura. Le cariche
elettrostatiche che vengono a
generarsi per strofinio duran-
te l’operazione di pulitura, po-
trebbero essere causa di in-
cendio.
ATTENZIONE
Non tenere bombolette
aerosol in vettura: pe-
ricolo di scoppio. Le bombolet-
te aerosol non devono essere
esposte ad una temperatura
superiore a 50°C. All’interno
della vettura esposta al sole,
la temperatura può superare
abbondantemente tale valore.
ATTENZIONE
VOLANTE/POMELLO
LEVA CAMBIO RIVESTITI
IN VERA PELLE
(per versioni/mercati, dove previsto)
La pulizia di questi componenti deve es-
sere effettuata esclusivamente con ac-
qua e sapone neutro. Non usare mai al-
cool o prodotti a base alcolica.
Prima di usare prodotti specifici per la
pulizia degli interni, assicurarsi attraverso
un’attenta lettura, che le indicazioni ri-
portate sull'etichetta del prodotto non
contengano alcool e/o sostanze a ba-
se alcolica.
Se durante le operazioni di pulizia del
cristallo parabrezza con prodotti speci-
fici per vetri, gocce degli stessi si depo-
sitano sulla pelle del volante/pomello
leva cambio, è necessario rimuoverle al-
l' istante e procedere successivamente
a lavare l'area interessata con acqua e
sapone neutro.
AVVERTENZASi raccomanda, nel
caso di utilizzo di bloccasterzo al vo-
lante, la massima cura nella sua siste-
mazione al fine di evitare abrasioni del-
la pelle di rivestimento.
223-248 Alfa 159 ITA:223-248 Alfa 159 1ed 13-11-2009 11:53 Pagina 248

249
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
D D
A A
T T
I I

T T
E E
C C
N N
I I
C C
I I
DATI PER L’IDENTIFICAZIONE .............................. 250
CODICI MOTORI - VERSIONI CARROZZERIA ............ 252
MOTORE ......................................................... 253
ALIMENTAZIONE ............................................... 255
TRASMISSIONE ................................................ 255
FRENI ............................................................. 256
STERZO .......................................................... 256
SOSPENSIONI .................................................. 256
RUOTE ............................................................ 257
DIMENSIONI .................................................... 261
PRESTAZIONI ................................................... 263
PESI ............................................................... 264
RIFORNIMENTI ................................................. 266
FLUIDI E LUBRIFICANTI ...................................... 267
CONSUMO DI COMBUSTIBILE ............................. 269
EMISSIONI DI CO
2........................................... 270
TELECOMANDO A RADIOFREQUENZA:
OMOLOGAZIONI MINISTERIALI ............................ 271
249-270 Alfa 159 ITA 13-11-2009 11:54 Pagina 249

250
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDATARGHETTA RIASSUNTIVA
DATI D’IDENTIFICAZIONE
È riportata nel vano motore, a lato del-
l’attacco superiore dell’ammortizzatore
destro, e riporta i seguenti dati:
A.Spazio riservato agli estremi di omo-
logazione nazionale
B.Spazio per la punzonatura del nu-
mero progressivo di telaio
DATI PER
L’IDENTIFICAZIONE
Si consiglia di prendere nota delle sigle
di identificazione. I dati di identificazio-
ne stampigliati e riportati dalla targhet-
te e la loro posizione sono i seguenti
fig. 1:
1- Targhetta riassuntiva dati d’identifi-
cazione
2- Marcatura scocca
3 - Targhetta identificazione vernice car-
rozzeria
4- Marcatura motore.C.Spazio disponibile per l’eventuale in-
dicazione dei pesi massimi autorizzati
dalle varie legislazioni nazionali
D.Spazio riservato all’indicazione del-
la versione ed alle eventuali indicazioni
supplementari a quelle prescritte
E.Spazio riservato al valore del coeffi-
ciente di fumosità (solo versioni gaso-
lio)
F.Spazio riservato per la punzonatura
del nome del costruttore.
A0A0045mfig. 1A0E0013mfig. 2
249-270 Alfa 159 ITA 13-11-2009 11:54 Pagina 250

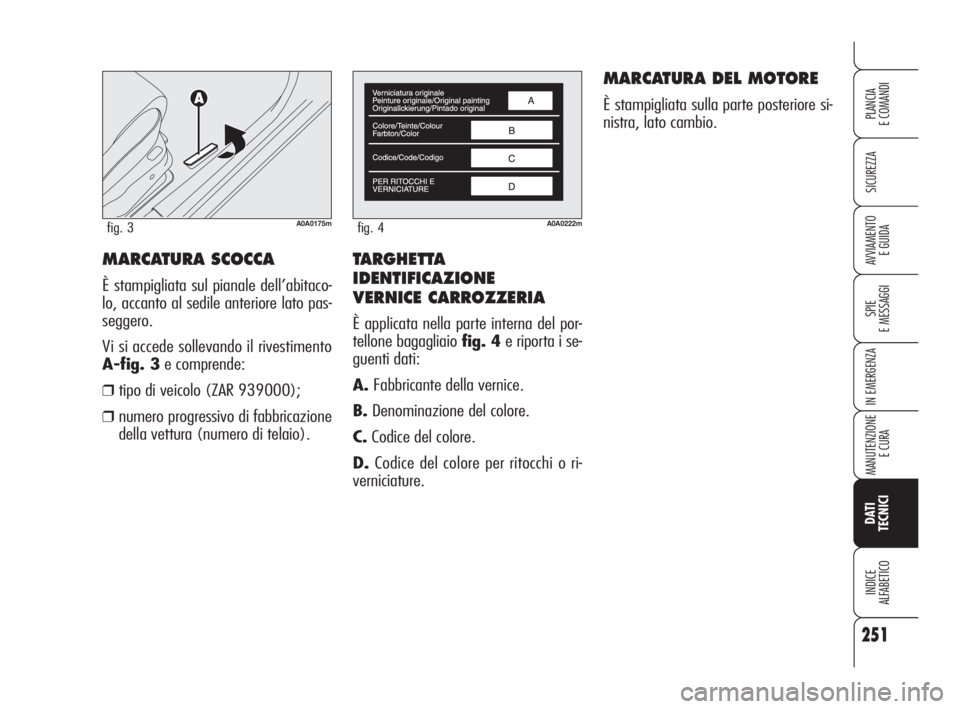

TARGHETTA
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata nella parte interna del por-
tellone bagagliaio fig. 4e riporta i se-
guenti dati:
A.Fabbricante della vernice.
B.Denominazione del colore.
C.Codice del colore.
D.Codice del colore per ritocchi o ri-
verniciature.
MARCATURA DEL MOTORE
È stampigliata sulla parte posteriore si-
nistra, lato cambio.
MARCATURA SCOCCA
È stampigliata sul pianale dell’abitaco-
lo, accanto al sedile anteriore lato pas-
seggero.
Vi si accede sollevando il rivestimento
A-fig. 3e comprende:
❒tipo di veicolo (ZAR 939000);
❒numero progressivo di fabbricazione
della vettura (numero di telaio).
251
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0A0222mfig. 4A0A0175mfig. 3
249-270 Alfa 159 ITA 13-11-2009 11:54 Pagina 251

252
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
CODICI MOTORE - VERSIONI CARROZZERIA
Versioni Codice motore Codice carrozzeria
1.8 140 CV939A4000 939AXL1A 21C / 939BXL1A 22C ()
1750 TURBO BENZINA (***)939B1000 939AXN1B 52 (**) / 939BXN1B 53 () (**)
3.2 JTS 4x2939A000 939AXG1B 44 / 939BXG1B 45 ()
3.2 JTS 4x4939A000 939AXG2B 09B / 939BXG2B 16B ()
1.9 JTD
M8v939A1000 939AXE1B 04C
939A7000 (Õ) 939AXH1B 06D (Õ)
939BXE1B 14C ()
939BXH1B 17D ()(Õ)
939AXE1B 04D ()939BXE1B 14D () ()
1.9 JTD
M16v939A2000 939AXC1B 01E ()
939A8000 (Õ) 939BXC1B 12G () ()
939AXC1B 01F ()
939BXC1B 12H () ()
939AXF1B 05D () (Õ) 939BXF1B 15F () () (Õ)
2.0 JTD
M(***)939B3000 939AXP1B 54 (**)
939AXP1B 54B
939BXP1B 55 (
) (**)
939BXP1B 55B ()
939AXP1B 54C ()939BXP1B 55C () ()
2.0 JTDM(***) (Õ)844A2000 939AXQ1B 62 () / 939BXQ1B 63 () ()
2.4 JTDM4x2939A9000 939AXM1B 39B / 939BXM1B 40B ()
2.4 JTDM4x4939A9000 939AXM2B 35B / 939BXM2B 36B ()
() Versioni Sportwagon (Õ) Per mercati specifici (**) Pack TI (***) Versioni Euro 5 () Versioni ECO
249-270 Alfa 159 ITA 13-11-2009 11:54 Pagina 252

Per la sostituzione delle candele rivolgersi ai Servizi Autorizzati Alfa Romeo.
253
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
1.8 140 CV
939A4000
Otto
4 in linea
4
80,5 x 88,2
1796
103
140
6500
175
17,8
3800
BOSCH
FQR8 LEU2
Benzina verde
senza piombo
95 RON
(Specifica EN228)3.2 JTS
939A000
Otto
6 a V di 60°
4
89 X 85,6
3195
191
260
6200
322
32,8
4500
BOSCH
HR7MPP152
Benzina verde
senza piombo
95 RON
(Specifica EN228) 2.2 JTS (*)
939A5000
Otto
4 in linea
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Benzina verde
senza piombo
95 RON
(Specifica EN228)
(*) Versioni con cambio Selespeed
MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Numero valvole per cilindro
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante
1750 TURBO BENZINA
939B1000
Otto
4 in linea
4
83,0 x 80,5
1742
147
200
5000
320
32,6
1400
NGK
ILKAR7D6G
Benzina verde
senza piombo
95 RON
(Specifica EN228)
249-270 Alfa 159 ITA 13-11-2009 11:54 Pagina 253

254
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
(*) Per mercati specifici
(**) Versioni con cambio QTronic
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Numero valvole per cilindro
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante
1.9
JTD
M8v
939A1000
Diesel
4 in linea
2
82 x 90,4
1910
88
120
4000
280
28,6
2000
–
Gasolio per
autotrazione
(Specifica
EN590)1.9
JTDM8v
(*)
939A7000
Diesel
4 in linea
2
82 x 90,4
1910
85
115
4000
280
28,6
2000
–
Gasolio per
autotrazione
(Specifica
EN590)1.9
JTDM16v
939A2000
Diesel
4 in linea
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Gasolio per
autotrazione
(Specifica
EN590)1.9
JTDM16v
(*)
939A8000
Diesel
4 in linea
4
82 x 90,4
1910
100
136
4000
305
31
2000
–
Gasolio per
autotrazione
(Specifica
EN590)2.0 JTD
M
939B3000
844A2000 (*)
Diesel
4 in linea
4
83,0 x 90,4
1956
120 (*)/125
163 (*)/170
4000
360
36,7
1750
–
Gasolio per
autotrazione
(Specifica
EN590)2.4 JTD
M
200 CV
(**)
939A3000
Diesel
5 in linea
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Gasolio per
autotrazione
(Specifica
EN590)2.4 JTD
M
210 CV
939A9000
Diesel
5 in linea
4
82 x 90,4
2387
154
210
4000
400
40,8
1500
–
Gasolio per
autotrazione
(Specifica
EN590)
249-270 Alfa 159 ITA 13-11-2009 11:54 Pagina 254
