2010.5 Peugeot 308 SW BL Ръководство за експлоатация (in Bulgarian)

1
191
ПОЛЕЗНА ИНФОРМАЦИЯ


Таблица на маломощните и средно мощните предпазители над акумулатора


Таблица на високомощните предпазители



Предпазител N°




Ампераж


Функции



F1



-

Не се използва.


F2



5 A

Контактор спирачки с двойна функция.


F3



5 A

Модул за зареждане акумулатор.


F4



25 A

Електроклапи ABS/ESP.


F5



-

Не се използва.


F6



15 A

Скоростна кутия (механична пилотирана или
автоматична).


F7 *



80 A

Група електропомпа сервоусилвател на волана.


F8 *



60 A

Група мотовентилатор.


F9 *



70 A/30 A

Модул предварително загряване (Дизел)/
Електромотор Valvetronic (1,6 l THP 16V).


F10 *



40 A

Група електропомпа ABS/ESP.


F11 *



100 A

Модул комутация и защита.


F12 *



30 A

Група електропомпа механична пилотирана кутия.



Предпазител N°




Ампераж


Функции


MF1 *



-

Не се използва.


MF2 *



30 A

Помощен модул ремарке.


MF3 *



50 A

Кутия предпазители купе.


MF4 *



80 A

Интелигентен помощен модул.


MF5 *



80 A

Интелигентен помощен модул.


MF6 *



-

Не се използва.


MF7 *



30 A

Отопляеми седалки.


MF8 *



20 A

Устройство за миене на фаровете
.
*
Средно и високомощните предпа-
зители са допълнителна защита на
електрическите системи. Всяка ин-
тервенция по този тип предпазители
трябва да се извършва от мрежата
PEUGEOT.

1
i
192
ПОЛЕЗНА ИНФОРМАЦИЯ
АКУМУЛАТОР

Как да презаредите акумулатора или
да стартирате двигателя чрез друг
акумулатор.


Достъп до акумулатора
Изключване/Включване на
кабелите



)
Повдигнете докрай палчето за
заключване 1
.

)
Поставете отворения пръстен на
кабела върху клема (+) на акуму-
латора.

)
Натиснете вертикално пръстена 2
,
за да го поставите правилно до
акумулатора.

)
Заключете пръстена като нати-
снете надолу палчето 1
.


Стартиране на двигателя от
друг акумулатор

Не натискайте палчето, защото
ако пръстенът е поставен непра-
вилно, заключването не е въз-
можно.
Започнете отначало.

)
Свържете червения кабел с клема
(+) на авариралия акумулатор А
,
а след това с клема (+) от помощ-
ния акумулатор В
.
Акумулаторът се намира в двигател-
ния отсек.
За достъп до него
:


)
отворете капака с помощта на въ-
трешната, а след това и външната
дръжка,

)
поставете подпората,

)
свалете пластмасовия капак, за
да достигнете до двете клеми,

)
ако е необходимо, откачете кутията
с предпазители, за да извадите аку-
мулатора.

1
!
i

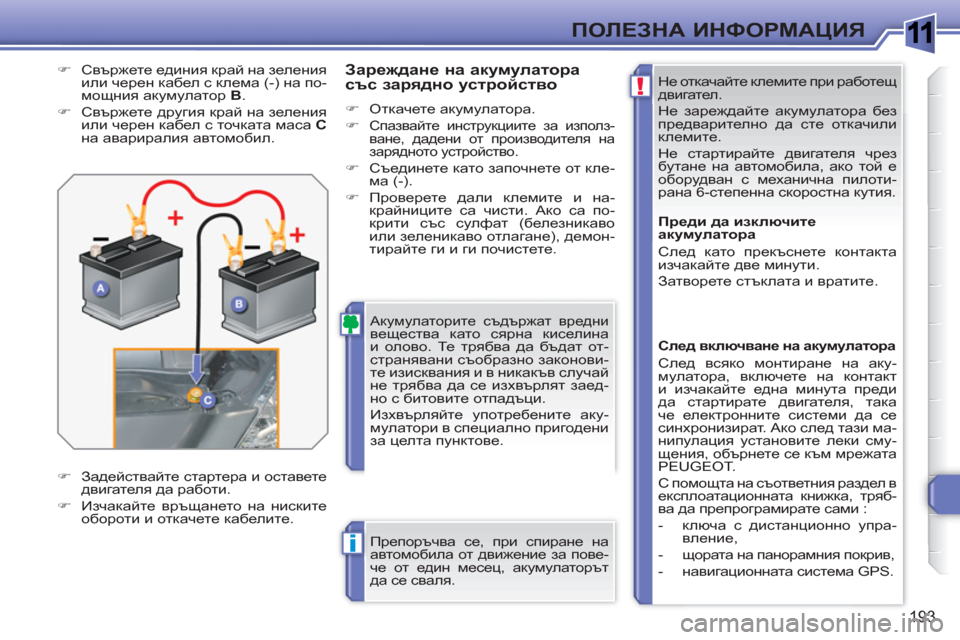

193
ПОЛЕЗНА ИНФОРМАЦИЯ

Не откачайте клемите при работещ
двигател.
Не зареждайте акумулатора без
предварително да сте откачили
клемите.
Не стартирайте двигателя чрез
бутане на автомобила, ако той е
оборудван с механична пилоти-
рана 6-степенна скоростна кутия.

Акумулаторите съдържат вредни вещества като сярна киселина
и олово. Те трябва да бъдат от-
странявани съобразно законови-
те изисквания и в никакъв случай
не трябва да се изхвърлят заед-
но с битовите отпадъци.
Изхвърляйте употребените аку-
мулатори в специално пригодени
за целта пунктове.
Препоръчва се, при спиране на
автомобила от движение за пове
-
че от един месец, акумулаторът
да се сваля.
Преди да изключите
акумулатора
След като прекъснете контакта
изчакайте две минути.
Затворете стъклата и вратите.


След включване на акумулатора
След всяко монтиране на аку-
мулатора, включете на контакт
и изчакайте една минута преди
да стартирате двигателя, така
че електронните системи да се
синхронизират. Ако след тази ма-
нипулация установите леки сму-
щения, обърнете се към мрежата
PEUGEOT.
С помощта на съответния раздел в
експлоатационната книжка, тряб-
ва да препрограмирате сами :


- ключа с дистанционно упра-
вление,

- щората на панорамния покрив,

- навигационната система GPS.




Зареждане на акумулатора
със зарядно устройство



)
Откачете акумулатора.

)

Спазвайте инструкциите за използ-
ване, дадени от производителя на
зарядното устройство
.

)
Съединете като започнете от кле-
ма (-).

)
Проверете дали клемите и на-
крайниците са чисти. Ако са по-
крити със сулфат (белезникаво
или зеленикаво отлагане), демон-
тирайте ги и ги почистете.
)
Свържете единия край на зеления
или черен кабел с клема (-) на по-
мощния акумулатор В
.

)
Свържете другия край на зеления
или черен кабел с точката маса С

на авариралия автомобил.

)
Задействайте стартера и оставете
двигателя да работи.

)
Изчакайте връщането на ниските
обороти и откачете кабелите.

1
!
i

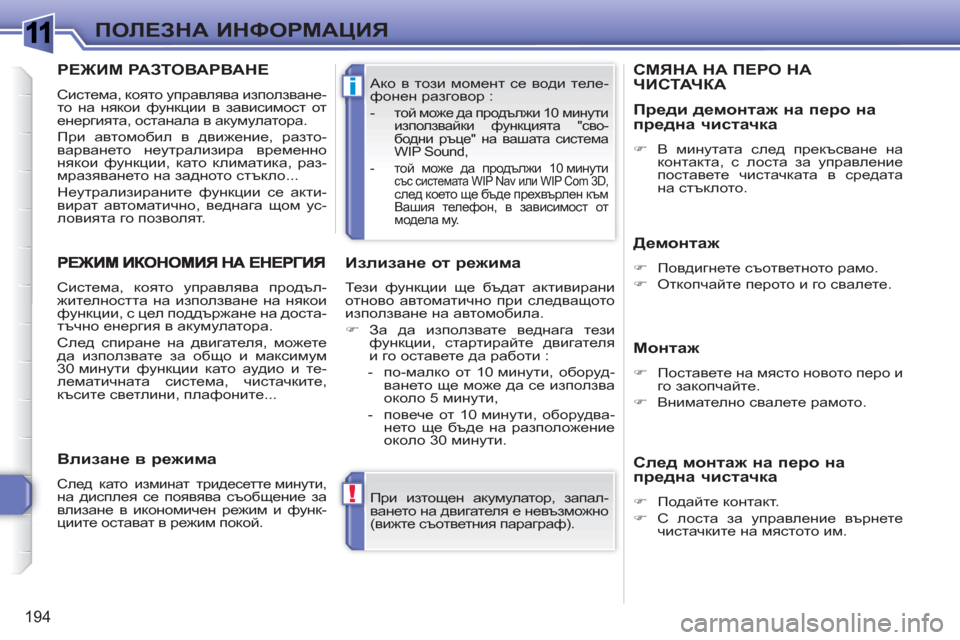

194
ПОЛЕЗНА ИНФОРМАЦИЯ

При изтощен акумулатор, запал-
ването на двигателя е невъзможно
(вижте съответния параграф). Ако в този момент се води теле-
фонен разговор :



- той може да продължи 10 минути
използвайки функцията "сво-
бодни ръце" на вашата система
WIP Sound,

- той може да продължи 10 минути със системата WIP Nav или WIP Com 3D,
след което ще бъде прехвърлен към
Вашия телефон, в зависимост от
модела му.


Система, която управлява продъл-
жителността на използване на някои
функции, с цел поддържане на доста-
тъчно енергия в акумулатора.
След спиране на двигателя, можете
да използвате за общо и максимум
30 минути функции като аудио и те-
лематичната система, чистачките,
късите светлини, плафоните...


Излизане от режима

Тез и функции ще бъдат активирани
отново автоматично при следващото
използване на автомобила.


)
За да използвате веднага тези
функции, стартирайте двигателя
и го оставете да работи :


- по-малко от 10 минути, оборуд-
ването ще може да се използва
около 5 минути,

- повече от 10 минути, оборудва-
нето ще бъде на
разположение
около 30 минути.



Влизане в режима

След като изминат тридесетте минути, на дисплея се появява съобщение за
влизане в икономичен режим и функ-
циите остават в режим покой.
СМЯНА НА ПЕРО НА ЧИСТАЧКА

Демонтаж



)
Повдигнете съответното рамо.

)
Откопчайте перото и го свалете.



Монтаж



)
Поставете на място новото перо и
го закопчайте.

)
Внимателно свалете рамото.



Преди демонтаж на перо на
предна чистачка



)
В минутата след прекъсване на
контакта, с лоста за управление
поставете чистачката в средата
на стъклото.



След монтаж на перо на
предна чистачка



)
Подайте контакт.

)
С лоста за управление върнете
чистачките на мястото им.

РЕЖИМ РАЗТОВАРВАНЕ

Система, която управлява използване-
то на някои функции в зависимост от
енергията, останала в акумулатора.
При автомобил в движение, разто-
варването неутрализира временно
някои функции, като климатика, раз-
мразяването на задното стъкло...
Неутрализираните функции се акти-
вират автоматично, веднага щом ус-
ловията го позволят.

1
!i

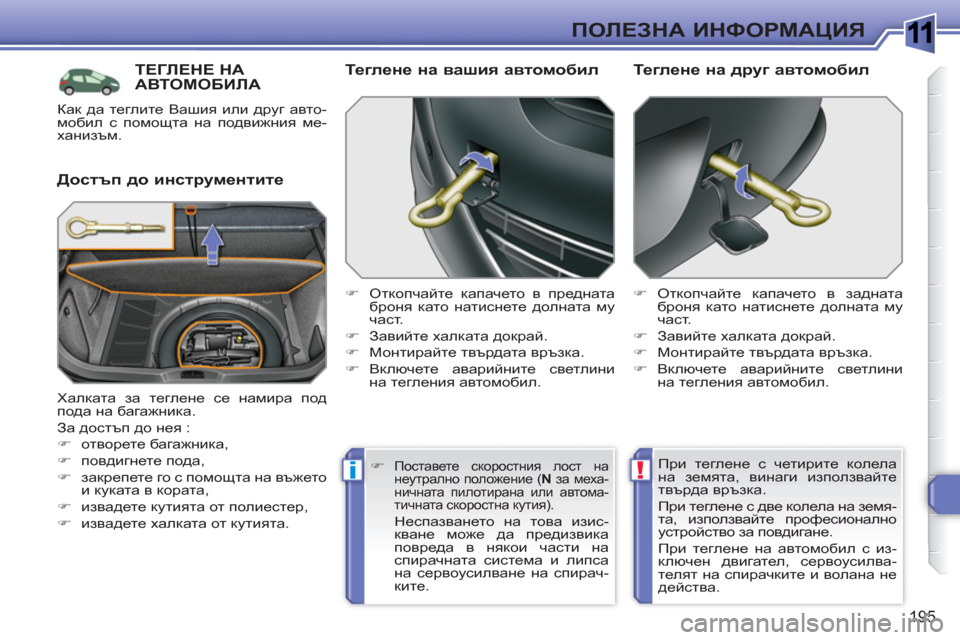

195
ПОЛЕЗНА ИНФОРМАЦИЯ
ТЕГЛЕНЕ НА АВТОМОБИЛА

Достъп до инструментите
Теглене на вашия автомобил



)
Откопчайте капачето в предната
броня като натиснете долната му
част.

)
Завийте халката докрай.

)
Монтирайте твърдата връзка.

)
Включете аварийните светлини
на тегления автомобил.

)
Откопчайте капачето в задната
броня като натиснете долната му
част.

)
Завийте халката докрай.

)
Монтирайте твърдата връзка.

)
Включете
аварийните светлини
на тегления автомобил.


Теглене на друг автомобил

Халката за теглене се намира под
пода на багажника.
За достъп до нея :


)
отворете багажника,

)
повдигнете пода,

)
закрепете го с помощта на въжето
и куката в кората,

)
извадете кутията от полиестер,

)
извадете халката от кутията.
При теглене с четирите колела
на земята
, винаги използвайте
твърда връзка.
При теглене с две колела на земя-
та, използвайте професионално
устройство за повдигане.
При теглене на автомобил с из-
ключен двигател, сервоусилва-
телят на спирачките и волана не
действа.
)
Поставете скоростния лост на
неутрално положение ( N
за меха-
ничната пилотирана или автома-
тичната скоростна кутия).

Неспазването на това изис-
кване може да предизвика
повреда в някои части на
спирачната система и липса
на сервоусилване на спирач-
ките.
Как да теглите Вашия или друг авто-
мобил с помощта на подвижния ме-
ханизъм.

1
!i

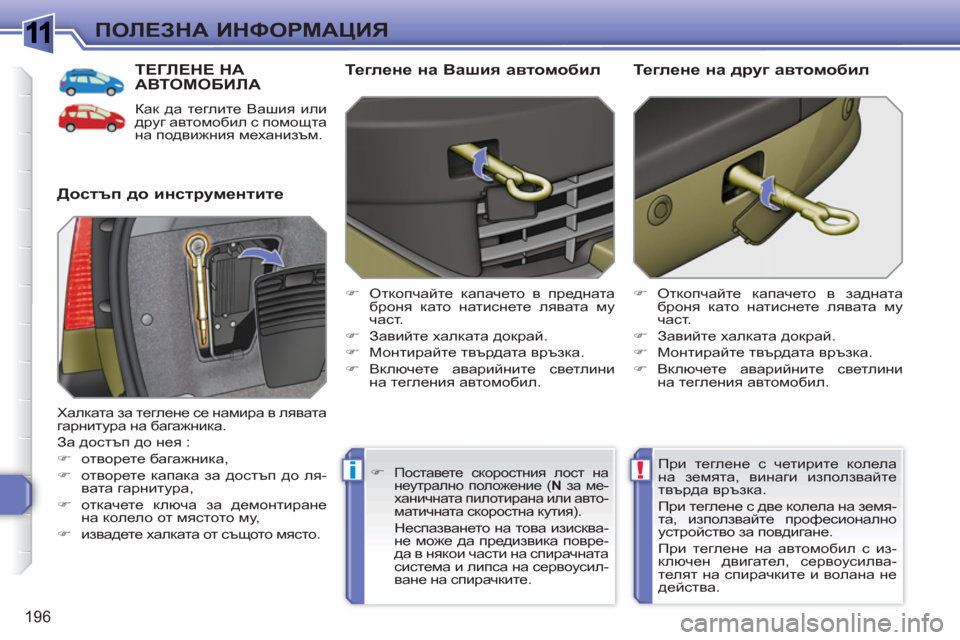

196
ПОЛЕЗНА ИНФОРМАЦИЯ
ТЕГЛЕНЕ НА АВТОМОБИЛА

Как да теглите Вашия или
друг автомобил с помощта
на подвижния механизъм.


Достъп до инструментите
Теглене на Вашия автомобил



)
Откопчайте капачето в предната
броня като натиснете лявата му
част.

)
Завийте халката докрай.

)
Монтирайте твърдата връзка.

)
Включете аварийните светлини
на тегления автомобил.

)
Откопчайте капачето в задната
броня като натиснете лявата му
част.

)
Завийте халката докрай.

)
Монтирайте твърдата връзка.

)
Включете
аварийните светлини
на тегления автомобил.


Теглене на друг автомобил

Халката за теглене се намира в лявата
гарнитура на багажника.
За достъп до нея :


)
отворете багажника,

)
отворете капака за достъп до ля-
вата гарнитура,

)
откачете ключа за демонтиране
на колело от мястото му,

)
извадете халката от същото място.
При теглене с четирите колела
на земята, винаги използвайте
твърда връзка.
При теглене с две колела на земя-
та, използвайте професионално
устройство за повдигане.
При теглене на автомобил с из-
ключен двигател, сервоусилва-
телят на спирачките и волана не
действа.
)
Поставете скоростния лост на
неутрално положение ( N
за ме-
ханичната пилотирана или авто-
матичната скоростна кутия).

Неспазването на това изисква-
не може да предизвика повре-
да в някои части на спирачната
система и липса на сервоусил-
ване на спирачките.

1
i
i
!

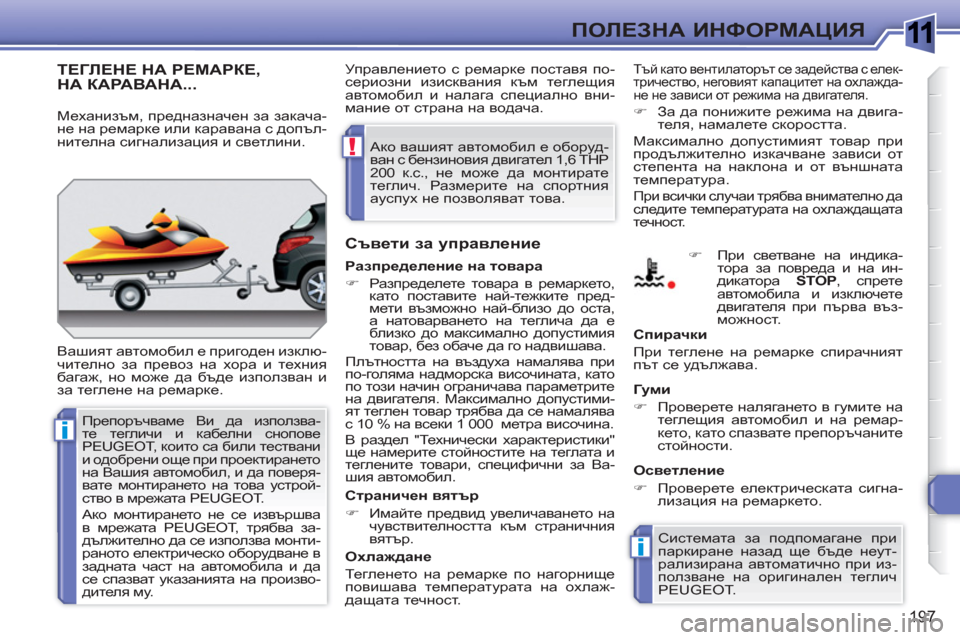

197
ПОЛЕЗНА ИНФОРМАЦИЯ
ТЕГЛЕНЕ НА РЕМАРКЕ, НА КАРАВАНА...

Вашият автомобил е пригоден изклю-
чително за превоз на хора и техния
багаж, но може да бъде използван и
за теглене на ремарке.


Съвети за управление
Тъй като вентилаторът се задейства с елек-
тричество, неговият капацитет на охлажда-
не не зависи от режима на двигателя.



)
За да понижите режима на двига-
теля, намалете скоростта.
Максимално допустимият товар при
продължително изкачване зависи от
степента на наклона и от външната
температура.

При всички случаи трябва внимателно да
следите температурата на охлаждащата
течност.


Страничен вятър


)
Имайте предвид увеличаването на
чувствителността към страничния
вятър.


Охлаждане
Тегленето на ремарке по нагорнище
повишава температурата на охлаж-
дащата течност.
Спирачки
При теглене на ремарке спирачният
път се удължава.

Гуми


)
Проверете налягането в гумите на
теглещия автомобил и на ремар-
кето, като
спазвате препоръчаните
стойности.


Осветление


)
Проверете електрическата сигна-
лизация на ремаркето.
Системата за подпомагане при
паркиране назад ще бъде неут-
рализирана автоматично при из-
ползване на оригинален теглич
PEUGEOT.


)
При светване на индика-
тора за повреда и на ин-
дикатора STOP
, спрете
автомобила и изключете
двигателя
при първа въз-
можност.

Механизъм, предназначен за закача-
не на ремарке или каравана с допъл-
нителна сигнализация и светлини.

Разпределение на товара


)
Разпределете товара в ремаркето,
като поставите най-тежките пред-
мети възможно най-близо до оста,
а натоварването на теглича да е
близко до максимално допустимия
товар
, без обаче да го надвишава.
Плътността на въздуха намалява при
по-голяма надморска височината, като
по този начин ограничава параметрите
на двигателя. Максимално допустими-
ят теглен товар трябва да се намалява
с 10 % на всеки 1 000 метра височина.
В раздел "Технически характеристики"
ще намерите стойностите на теглата и
теглените товари, специфични
за Ва-
шия автомобил. Управлението с ремарке поставя по-
сериозни изисквания към теглещия
автомобил и налага специално вни-
мание от страна на водача.
Препоръчваме Ви да използва-
те тегличи и кабелни снопове
PEUGEOT, които са били тествани
и одобрени още при проектирането
на Вашия автомобил, и да поверя-
вате
монтирането на това устрой-
ство в мрежата PEUGEOT.
Ако монтирането не се извършва
в мрежата PEUGEOT, трябва за-
дължително да се използва монти-
раното електрическо оборудване в
задната част на автомобила и да
се спазват указанията на произво-
дителя му.
Ако вашият автомобил е оборуд-
ван с бензиновия двигател 1,6 THP
200 к.с
., не може да монтирате
теглич. Размерите на спортния
ауспух не позволяват това.

1
ii
ПОЛЕЗНА ИНФОРМАЦИЯ

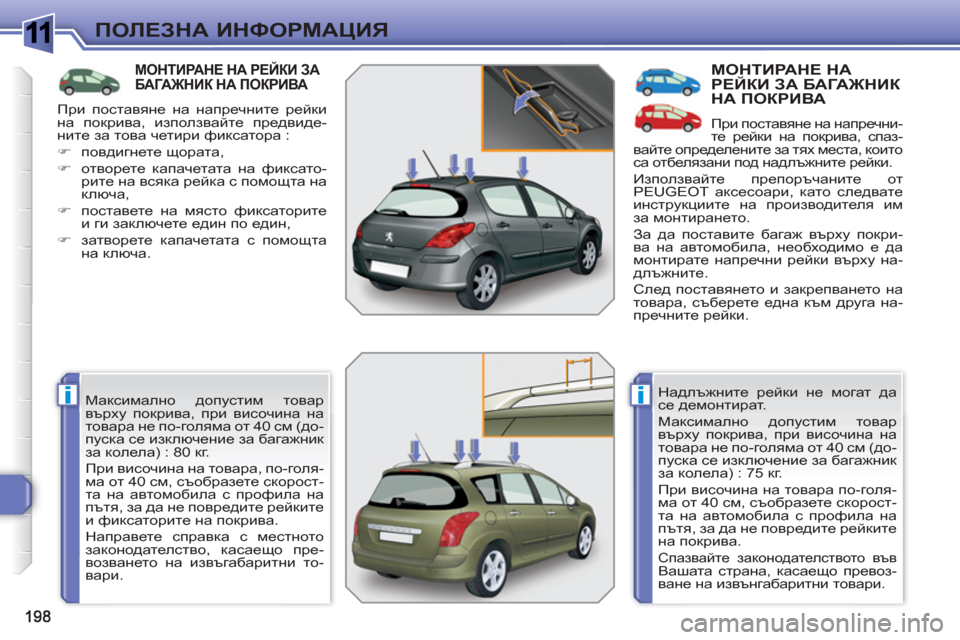

МОНТИРАНЕ НА РЕЙКИ ЗАБАГАЖНИК НА ПОКРИВА

Максимално допустим товар
върху покрива, при височина на
товара не по-голяма от 40 см (до-
пуска се изключение за багажник
за колела) : 80 кг.
При височина на товара, по-голя-
ма от 40 см, съобразете скорост-
та на автомобила с профила на
пътя, за да не повредите рейките
и фиксаторите на покрива.

Направете справка с местното
законодателство, касаещо пре-
возването на извъгабаритни то-
вари.

МОНТИРАНЕ НАРЕЙКИ ЗА БАГАЖНИКНА ПОКРИВА

При поставяне на напречни-
те рейки на покрива, спаз-
вайте определените за тях места, които
са отбелязани под надлъжните рейки.
Използвайте препоръчаните от
PEUGEOT аксесоари, като следвате
инструкциите на производителя им
за монтирането.
За да поставите багаж върху покри-
ва на автомобила, необходимо е да
монтирате напречни рейки върху на-
длъжните.
След поставянето и закрепването на
товара, съберете една към друга на-
пречните рейки.
Надлъжните рейки не могат да
се демонтират.
Максимално допустим товар
върху покрива, при височина на
товара не по-голяма от 40 см (до-
пуска се изключение за багажник
за колела) : 75 кг.
При височина на товара по
-голя-
ма от 40 см, съобразете скорост-
та на автомобила с профила на
пътя, за да не повредите рейките
на покрива.

Спазвайте законодателството във Вашата страна, касаещо превоз-
ване на извънгабаритни товари. При поставяне на напречните рейки
на покрива, използвайте предвиде-
ните за това четири фиксатора :


)
повдигнете щората,

)
отворете капачетата на фиксато-
рите на всяка рейка с помощта на
ключа,

)
поставете на място фиксаторите
и ги заключете един по един
,

)
затворете капачетата с помощта
на ключа.
