ПОЛЕЗНА ИНФОРМАЦИЯ

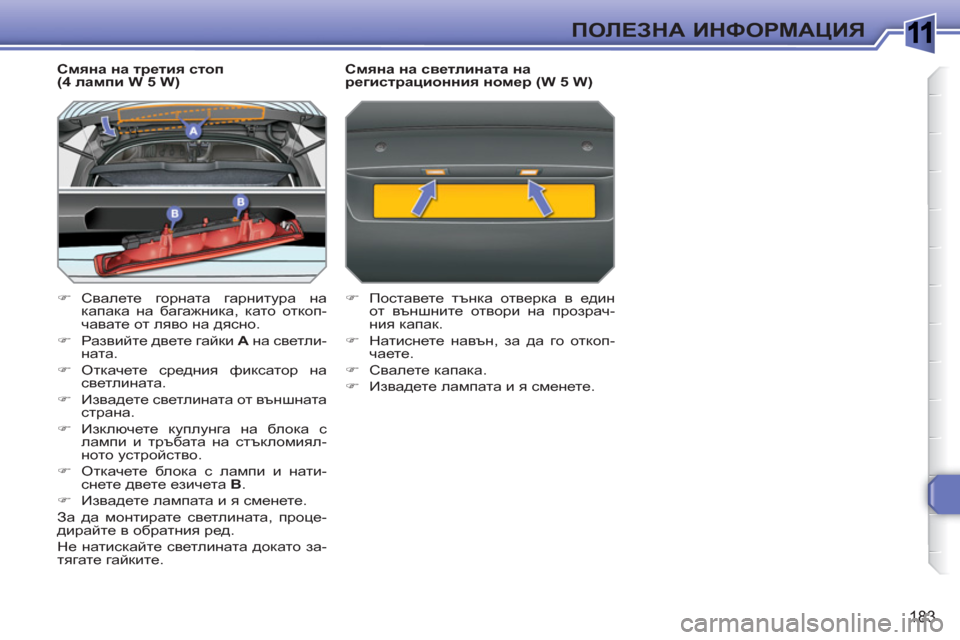

Смяна на третия стоп (4 лампи W 5 W)
)Свалете горната гарнитура на капака на багажника, като откоп-чавате от ляво на дясно.
)Развийте двете гайки А
на светли-ната.
)Откачете средния фиксатор на светлината.
)Извадете светлината от външната страна.
)Изключете куплунга на блока с лампи и тръбата на стъкломиял-ното устройство.
)Откачете блока с лампи и нати-снете двете езичета В.
)Извадете лампата и я сменете.
За да монтирате светлината, проце-дирайте в обратния ред.

Не натискайте светлината докато за-тягате гайките.
Смяна на светлината на регистрационния номер (W 5 W)
)
Поставете тънка отверка в единот външните отвори на прозрач-ния капак.
)
Натиснете навън, за да го откоп-чаете.
)
Свалете капака.
)
Извадете лампата и я сменете.

1
184
ПОЛЕЗНА ИНФОРМАЦИЯ

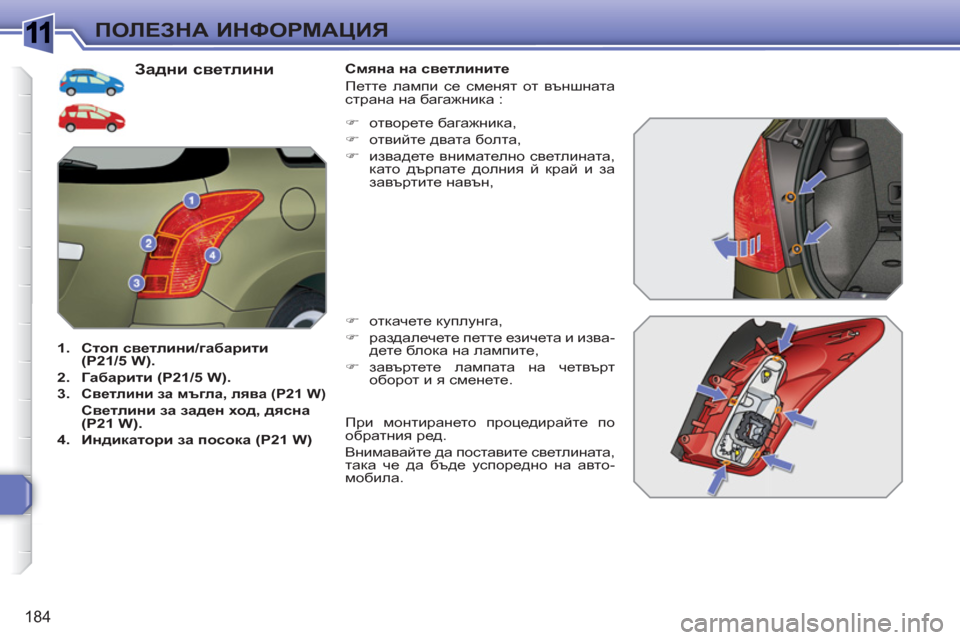

Задни светлини
1.Стоп светлини/габарити (P21/5 W).
2.Габарити(P21/5 W).
3.Светлини за мъгла, лява(P21 W)
Светлини за заден ход, дясна(P21 W).
4.Индикатори за посока(P21 W)


Смяна на светлините
Петте лампи се сменят от външнатастрана на багажника :
)
откачете куплунга,
)
раздалечете петте езичета и изва-дете блока на лампите,
)
завъртете лампата на четвъртоборот и я сменете.
)
отворете багажника,
)
отвийте двата болта,
)
извадете внимателно светлината,като дърпате долния й край и зазавъртите навън,
При монтирането процедирайте пообратния ред.
Внимавайте да поставите светлината,lZdZ че да бъде успоредно на авто-мобила.

1
185
ПОЛЕЗНА ИНФОРМАЦИЯ

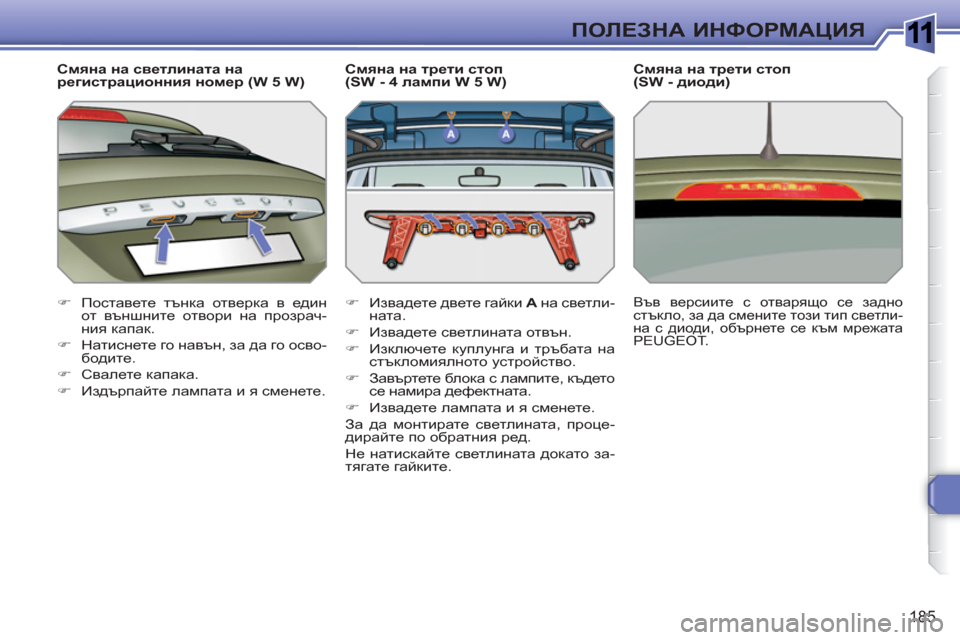

Смяна на светлината на
регистрационния номер (W 5 W)
)Поставете тънка отверка в един от външните отвори на прозрач-ния капак.
)Натиснете го навън, за да го осво-бодите.
)Свалете капака.
)Издърпайте лампата и я сменете.















Смяна на трети стоп
(SW - 4 лампи W 5 W)


)
Извадете двете гайки A
на светли-
ната.

)
Извадете светлината отвън.

)
Изключете куплунга и тръбата на
стъкломиялното устройство.

)
Завъртете бл ок а с лампите, където
се намира дефектната.

)
Извадете лампата и я сменете.
За
да монтирате светлината, проце-
дирайте по обратния ред.
Не натискайте светлината докато за-
тягате гайките.


Смяна на трети стоп
(SW - диоди)

Във версиите с отварящо се задно
стъкло, за да смените този тип светли-
на с диоди, обърнете се към мрежата
PEUGEOT .

1
!
i
186
ПОЛЕЗНА ИНФОРМАЦИЯ

PEUGEOT отхвърля всяка отго-
ворност за разходите за ремон-
та на Вашия автомобил или за
повредите вследствие инстали-
рането на недоставени, непрепо-
ръчани от PEUGEOT аксесоари и
неинсталирани според неговите
инструкции, особено когато кон-
сумацията на всички включени
допълнителни устройства надви-
шава 10 милиампера.

Инсталиране на електрически
аксесоари
Електрическата система на Ва
-
шия автомобил е предвидена да
работи със серийното или опция
оборудване.
Преди да инсталирате друго
електрическо оборудване или
аксесоари, консултирайте се с
мрежата PEUGEOT.
СМЯНА НА ПРЕДПАЗИТЕЛ

Достъп до инструментите

Щипката и резервните предпазители
се намират от вътрешната страна на
капака на кутията с предпазители в
арматурното табло.
За достъп до тях :


)
развийте болта на четвърт оборот
на ляво,

)
откопчайте капака като издърпате
горната дясна част,

)
свалете капака,

)
извадете щипката.



Смяна на предпазител

Преди да смените предпазител е не-
обходимо да установите причината
за повредата му и да я отстраните.


)
Открийте повредения предпазител,
като прегледате състоянието на
жичките.


)
Използвайте специалната щипка,
за да извадите предпазителя от
мястото му.

)
Сменяйте с предпазител със съ-
щия ампераж.

)
Проверете съответствието
между
номера, записан върху кутията,
ампеража посочен отгоре и след-
ващите таблици.
Годен

Негоден

1
187
ПОЛЕЗНА ИНФОРМАЦИЯ


Предпазители в арматурното
табло

Кутията с предпазители се намира
под таблото (от ляво).

Достъп до предпазителите


)
виж параграф "Достъп до инстру-
ментите".

Таблици на предпазителите


Предпазител N°



Ампераж


Функции



F1



15 A

Задна чистачка.


F2



30 A

Маса заключване и супер заключване.


F3



5 A

Компютър въздушни възглавници и
пиротехнически устройства.


F4



10 A

Контактор педал на съединителя и
двуфункционални спирачки, вътрешно
светочувствително огледало, климатик, датчик
за ъгъл на волана, автоматична скоростна
кутия, бл ок комутация и защита.


F5



30 A

Предни стъкла с постепенно управление,
захранване на сгъваемите външни огледала,
щора на панорамния покрив.


F6



30 A

Задни стъкла с постепенно управление,
помощен бл ок ремарке.


F7



5 A

Преден и заден плафон, лампи в предната част,
лампа в задната част, осветление в сенника,
осветление в жабката, подвижна лампа.


F8



20 A


Радио, радиотелефон, CD-чейнджър, многофункционален
дисплей, датчици за налягане в гумите.



F9



30 A

Преден контакт 12 V.


F10



15 A

Управление от волана, сирна аларма, компютър
аларма.


F11



15 A

Контактор устройство против кражба слаботоков.

1
188
ПОЛЕЗНА ИНФОРМАЦИЯ

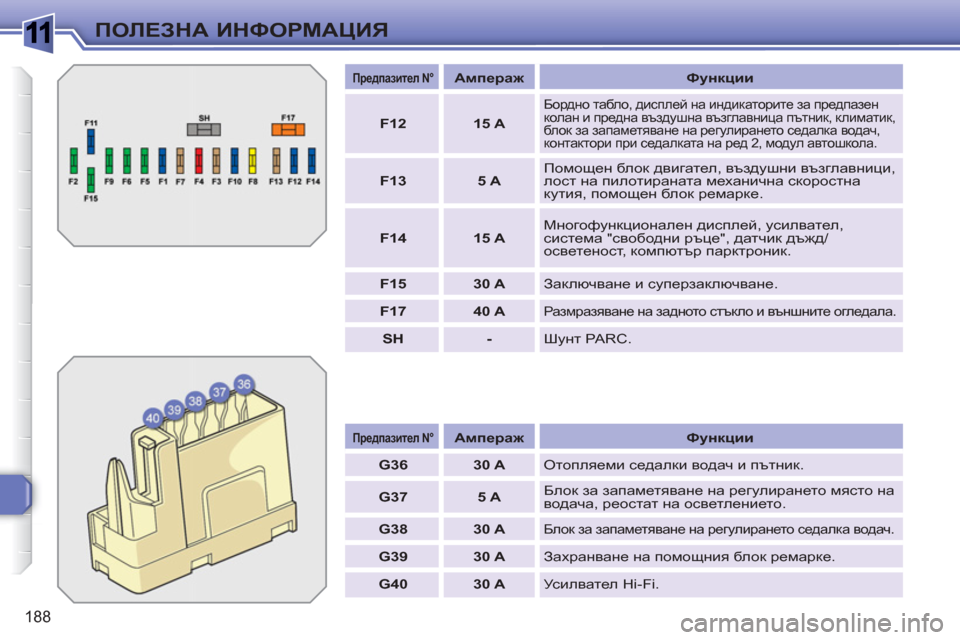

Предпазител N°



Ампераж


Функции



G36



30 A

Отопляеми седалки водач и пътник.


G37



5 A

Блок за запаметяване на регулирането място на
водача, реостат на осветлението.


G38



30 A



Блок за запаметяване на регулирането седалка водач.



G39



30 A

Захранване на помощния бл ок ремарке.


G40



30 A

Усилвател Hi-Fi.



Предпазител N°




Ампераж


Функции


F12



15 A



Бордно табло, дисплей на индикаторите за предпазен
колан и предна въздушна възглавница пътник, климатик,
бл ок за запаметяване на регулирането седалка водач,
контактори при седалката на ред 2, модул автошкола.



F13



5 A

Помощен бл ок двигател, въздушни възглавници,
лост на пилотираната механична скоростна
кутия, помощен бл ок ремарке.


F14



15 A

Многофункционален дисплей, усилвател,
система "свободни ръце", датчик дъжд/
осветеност, компютър парктроник.


F15



30 A

Заключване и суперзаключване.


F17



40 A



Размразяване на задното стъкло и външните огледала.



SH



-

Шунт PARC.

1
189
ПОЛЕЗНА ИНФОРМАЦИЯ


Предпазители в двигателния
отсек

Кутията с предпазители се намира до
акумулатора (от ляво).

Достъп до предпазителите


)
Откопчайте капака.

)
Сменете предпазителя (виж съот-
ветния параграф).

)
След интервенцията затворете
много внимателно капака, за да
сте сигурни, че кутията е уплътне-
на добре.

Таблица на предпазителите


Предпазител N°




Ампераж


Функции



F1



20 A

Захранване компютър на двигателя,
електроклапи инжекционна помпа и EGR
(2 л HDI), инжектори (2 л HDI).


F2



15 A

Клаксон.


F3



10 A

Предно/задно стъкломиялно устройство.


F4



20 A

Устройство за миене на фаровете.


F5



15 A



Електроклапи канистер, разтоварваща турбина и
регулиране на налягането Турбо (1,6 л THP 16V),
нагревател пара масло (1,6 л THP 16V), нагревател
газьол (1,6 л HDI).



F6



10 A


Датчик скорост на автомобила, компютър ABS/ESP.



F7



10 A

Компютър сервоуправление на волана,
автоматична скоростна кутия, датчик ниво на
водата в двигателя.


F8



25 A

Управление на стартера.


F9



10 A

Контакт диагностика, фарове с функция
самонасочване, дебитметър на въздуха (Дизел),
помпа филтър за твърди частици (Дизел).


F10



30 A

Регулатори компютър на двигателя (бензин :
запалителни бобини, електроклапи
, кислородна
помпа, инжектори, нагреватели, горивна помпа,
пилотиран термостат) (Дизел : електроклапи,
нагреватели).


F11



40 A

Вентилатор на климатика.

1ПОЛЕЗНА ИНФОРМАЦИЯ


Предпазител N°




Ампераж


Функции



F12



30 A

Висока/ниска скорост на предните чистачки.


F13



40 A

Захранване "интелигентен" помощен бл ок
(+ след контакт).


F14



30 A

Въздушна помпа.


F15



10 A

Дясна дълга светлина.


F16



10 A

Лява дълга светлина.


F17



15 A

Лява къса светлина.


F18



15 A

Дясна къса светлина.


F19



15 A



Нагревател пара масло (1,4 l 16V и 1,6 l VTi 16V),
електроклапа канистер (1,4 l 16V и 1,6 l VTi 16V),
кислородна сонда (бензин), електроклапи охлаждане
въздух (Дизел).



F20



10 A



Пилотиран термостат, електроклапи променливо
газоразпределение, дебитметър въздух (1,6 л THP
200), електроклапи регулиране на налягането Турбо
(Дизел), датчик ниво на водата в двигателя (Дизел).



F21



5 A



Захранване реле мотовентилаторна група,
управление реле Valvetronic (1,4 l 16V и 1,6 l VTi 16V),
охлаждане Турбо (1,6 l THP 16V), двигател Valvetronic
(1,6 л ТНР 200), дебитметър въдух (1,6 l HDI).
