2009 FIAT DUCATO Notice d'entretien (in French)

64
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

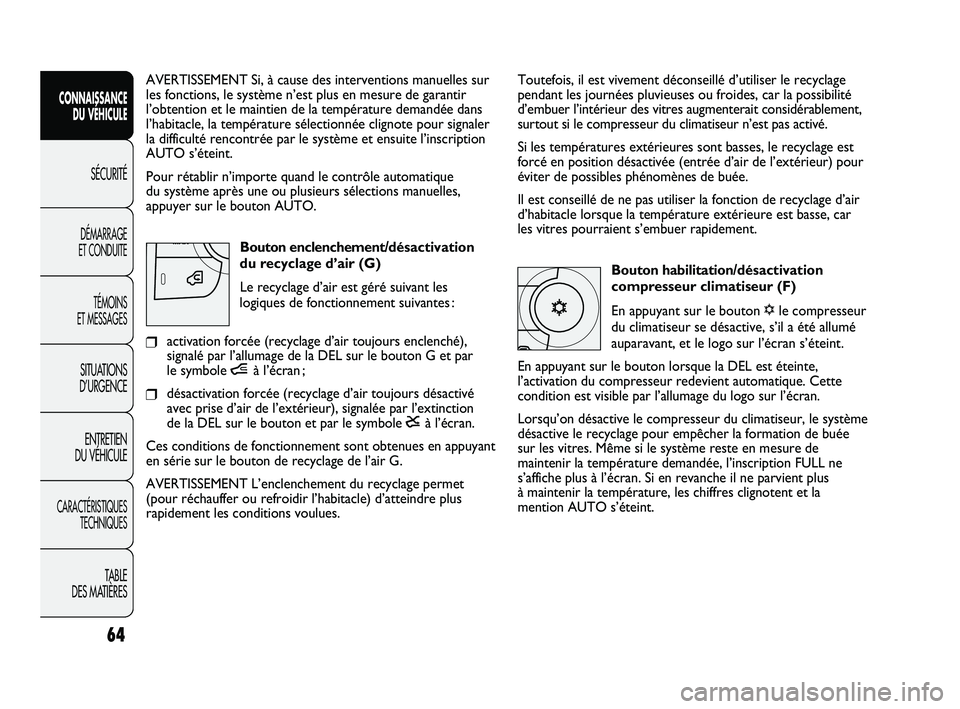

Toutefois, il est vivement déconseillé d’utiliser le recyclage
pendant les journées pluvieuses ou froides, car la possibilité
d’embuer l’intérieur des vitres augmenterait considérablement,
surtout si le compresseur du climatiseur n’est pas activé.
Si les températures extérieures sont basses, le recyclage est
forcé en position désactivée (entrée d’air de l’extérieur) pour
éviter de possibles phénomènes de buée.
Il est conseillé de ne pas utiliser la fonction de recyclage d’air
d’habitacle lorsque la température extérieure est basse, car
les vitres pourraient s’embuer rapidement.
Bouton habilitation/désactivation
compresseur climatiseur (F)
En appuyant sur le bouton √le compresseur
du climatiseur se désactive, s’il a été allumé
auparavant, et le logo sur l’écran s’éteint.
En appuyant sur le bouton lorsque la DEL est éteinte,
l’activation du compresseur redevient automatique. Cette
condition est visible par l’allumage du logo sur l’écran.
Lorsqu’on désactive le compresseur du climatiseur, le système
désactive le recyclage pour empêcher la formation de buée
sur les vitres. Même si le système reste en mesure de
maintenir la température demandée, l’inscription FULL ne
s’affiche plus à l’écran. Si en revanche il ne parvient plus
à maintenir la température, les chiffres clignotent et la
mention AUTO s’éteint. AVERTISSEMENT Si, à cause des interventions manuelles sur
les fonctions, le système n’est plus en mesure de garantir
l’obtention et le maintien de la température demandée dans
l’habitacle, la température sélectionnée clignote pour signaler
la difficulté rencontrée par le système et ensuite l’inscription
AUTO s’éteint.
Pour rétablir n’importe quand le contrôle automatique
du système après une ou plusieurs sélections manuelles,
appuyer sur le bouton AUTO.
Bouton enclenchement/désactivation
du recyclage d’air (G)
Le recyclage d’air est géré suivant les
logiques de fonctionnement suivantes :
❒activation forcée (recyclage d’air toujours enclenché),
signalé par l’allumage de la DEL sur le bouton G et par
le symbole íà l’écran ;
❒désactivation forcée (recyclage d’air toujours désactivé
avec prise d’air de l’extérieur), signalée par l’extinction
de la DEL sur le bouton et par le symbole êà l’écran.
Ces conditions de fonctionnement sont obtenues en appuyant
en série sur le bouton de recyclage de l’air G.
AVERTISSEMENT L’enclenchement du recyclage permet
(pour réchauffer ou refroidir l’habitacle) d’atteindre plus
rapidement les conditions voulues.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 64

65
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

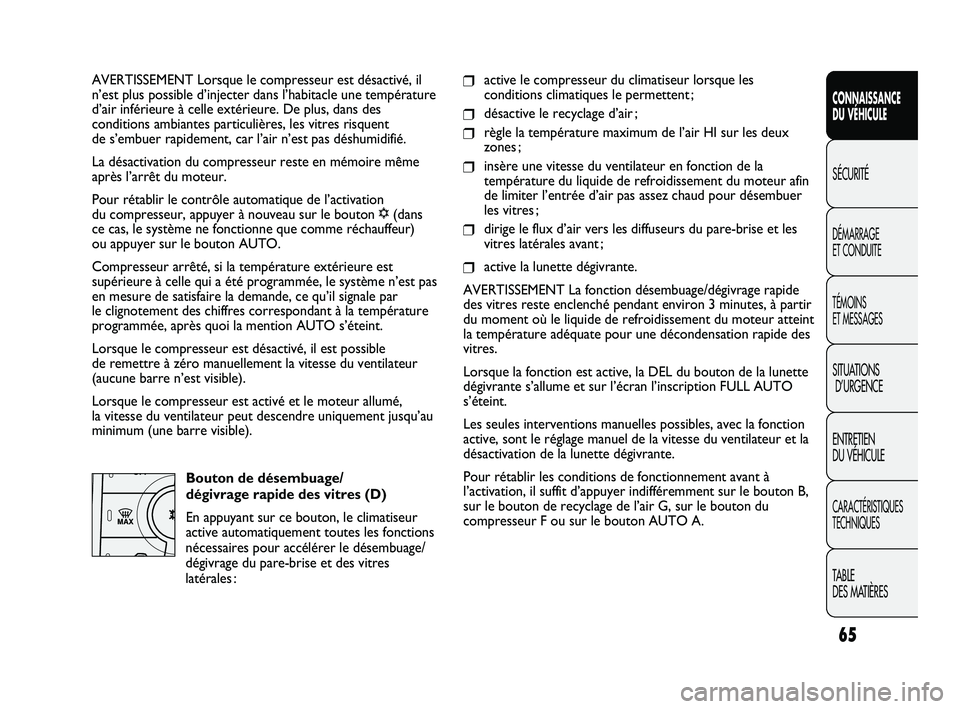

AVERTISSEMENT Lorsque le compresseur est désactivé, il
n’est plus possible d’injecter dans l’habitacle une température
d’air inférieure à celle extérieure. De plus, dans des
conditions ambiantes particulières, les vitres risquent
de s’embuer rapidement, car l’air n’est pas déshumidifié.
La désactivation du compresseur reste en mémoire même
après l’arrêt du moteur.
Pour rétablir le contrôle automatique de l’activation
du compresseur, appuyer à nouveau sur le bouton √(dans
ce cas, le système ne fonctionne que comme réchauffeur)
ou appuyer sur le bouton AUTO.
Compresseur arrêté, si la température extérieure est
supérieure à celle qui a été programmée, le système n’est pas
en mesure de satisfaire la demande, ce qu’il signale par
le clignotement des chiffres correspondant à la température
programmée, après quoi la mention AUTO s’éteint.
Lorsque le compresseur est désactivé, il est possible
de remettre à zéro manuellement la vitesse du ventilateur
(aucune barre n’est visible).
Lorsque le compresseur est activé et le moteur allumé,
la vitesse du ventilateur peut descendre uniquement jusqu’au
minimum (une barre visible).
Bouton de désembuage/
dégivrage rapide des vitres (D)
En appuyant sur ce bouton, le climatiseur
active automatiquement toutes les fonctions
nécessaires pour accélérer le désembuage/
dégivrage du pare-brise et des vitres
latérales :❒active le compresseur du climatiseur lorsque les
conditions climatiques le permettent ;
❒désactive le recyclage d’air ;
❒règle la température maximum de l’air HI sur les deux
zones ;
❒insère une vitesse du ventilateur en fonction de la
température du liquide de refroidissement du moteur afin
de limiter l’entrée d’air pas assez chaud pour désembuer
les vitres ;
❒dirige le flux d’air vers les diffuseurs du pare-brise et les
vitres latérales avant ;
❒active la lunette dégivrante.
AVERTISSEMENT La fonction désembuage/dégivrage rapide
des vitres reste enclenché pendant environ 3 minutes, à partir
du moment où le liquide de refroidissement du moteur atteint
la température adéquate pour une décondensation rapide des
vitres.
Lorsque la fonction est active, la DEL du bouton de la lunette
dégivrante s’allume et sur l’écran l’inscription FULL AUTO
s’éteint.
Les seules interventions manuelles possibles, avec la fonction
active, sont le réglage manuel de la vitesse du ventilateur et la
désactivation de la lunette dégivrante.
Pour rétablir les conditions de fonctionnement avant à
l’activation, il suffit d’appuyer indifféremment sur le bouton B,
sur le bouton de recyclage de l’air G, sur le bouton du
compresseur F ou sur le bouton AUTO A.
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 65

66
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

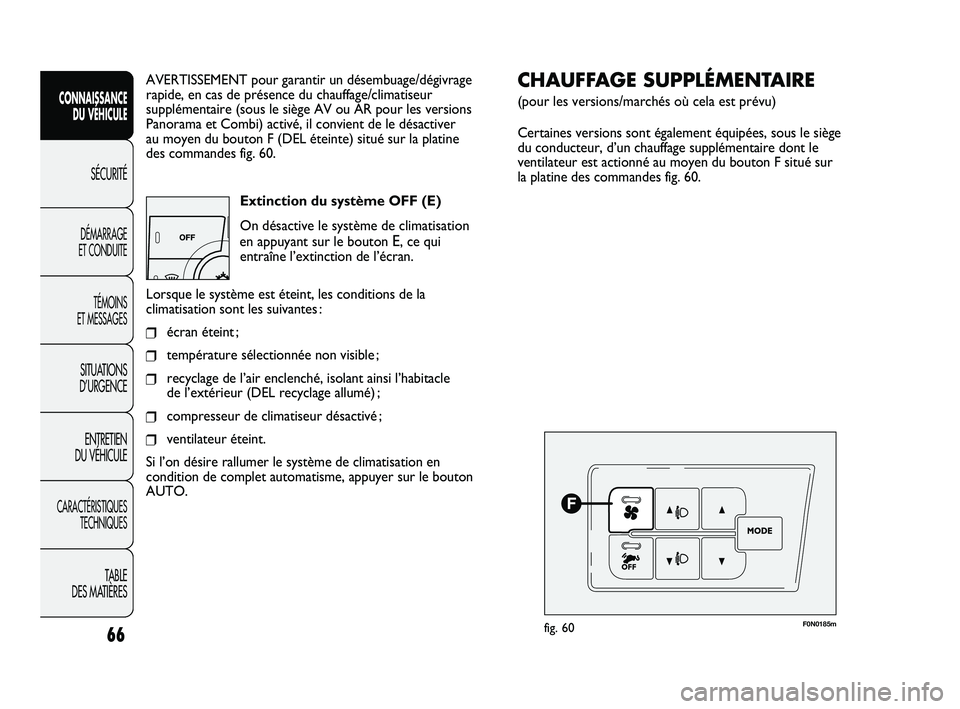

AVERTISSEMENT pour garantir un désembuage/dégivrage
rapide, en cas de présence du chauffage/climatiseur
supplémentaire (sous le siège AV ou AR pour les versions
Panorama et Combi) activé, il convient de le désactiver
au moyen du bouton F (DEL éteinte) situé sur la platine
des commandes fig. 60.
Extinction du système OFF (E)
On désactive le système de climatisation
en appuyant sur le bouton
E, ce qui
entraîne l’extinction de l’écran.
Lorsque le système est éteint, les conditions de la
climatisation sont les suivantes :
❒écran éteint ;
❒température sélectionnée non visible ;
❒recyclage de l’air enclenché, isolant ainsi l’habitacle
de l’extérieur (DEL recyclage allumé) ;
❒compresseur de climatiseur désactivé ;
❒ventilateur éteint.
Si l’on désire rallumer le système de climatisation en
condition de complet automatisme, appuyer sur le bouton
AUTO.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0185mfig. 60
CHAUFFAGE SUPPLÉMENTAIRE
(pour les versions/marchés où cela est prévu)
Certaines versions sont également équipées, sous le siège
du conducteur, d’un chauffage supplémentaire dont le
ventilateur est actionné au moyen du bouton F situé sur
la platine des commandes fig. 60.
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 66

67
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
CHAUFFAGE SUPPLÉMENTAIRE
AUTONOME
(pour les versions/marchés où cela est prévu)
Le véhicule peut être équipé, sur demande, de deux
chauffages autonomes supplémentaires : un entièrement
automatique et l’autre programmable.
VERSION AUTOMATIQUE
Le chauffage supplémentaire est activé en mode automatique
lorsque le moteur est démarré et que les conditions de
température extérieure et de liquide de refroidissement
persistent.
La désactivation intervient toujours de manière automatique.
AVERTISSEMENT En période froide, quand le dispositif se
déclenche, vérifier que le niveau de carburant est supérieur
à la réserve. Dans le cas contraire, le dispositif risque de se
bloquer et de nécessiter l’intervention du Réseau Après-vente
Fiat.
À l’instar du moteur, le chauffage consomme
du carburant. Par conséquent, pour éviter
les risques d’intoxication et d’asphyxie, le chauffage
supplémentaire ne doit jamais être allumé, même
pour une période courte, dans des environnements
clos comme des garages ou des ateliers non équipés
d’aspirateurs de gaz d’échappement.
ATTENTION
VERSION PROGRAMMABLE
Le chauffage supplémentaire, entièrement indépendant
du fonctionnement du moteur permet de :
❒chauffer l’habitacle quand le moteur est coupé ;
❒dégivrer les vitres ;
❒réchauffer le liquide de refroidissement du moteur – donc
le moteur lui-même – avant le démarrage.
Le système se compose des éléments suivants :
❒un brûleur à gazole pour le chauffage de l’eau avec un
silencieux d’échappement pour les gaz de combustion ;
❒une pompe de dosage reliée aux tuyaux du réservoir
du véhicule pour l’alimentation du brûleur ;
❒un échangeur de chaleur relié aux tuyaux du circuit
de refroidissement du moteur ;
❒une centrale reliée au groupe de chauffage/ventilation
de l’habitacle qui permet un fonctionnement automatique ;
❒une centrale électronique pour le contrôle et le réglage
du brûleur intégrée sur le chauffage ;
❒un minuteur numérique A-fig. 61 pour la mise en service
manuelle du chauffage ou pour la programmation
de l’heure d’allumage.
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 67

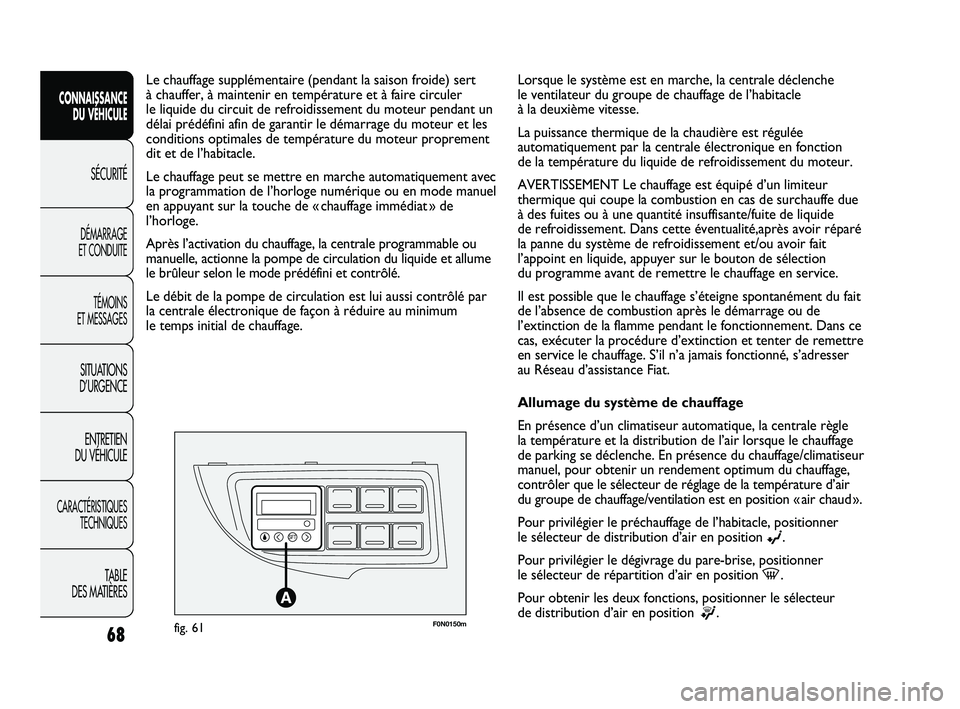

F0N0150mfig. 61
Le chauffage supplémentaire (pendant la saison froide) sert
à chauffer, à maintenir en température et à faire circuler
le liquide du circuit de refroidissement du moteur pendant un
délai prédéfini afin de garantir le démarrage du moteur et les
conditions optimales de température du moteur proprement
dit et de l’habitacle.
Le chauffage peut se mettre en marche automatiquement avec
la programmation de l’horloge numérique ou en mode manuel
en appuyant sur la touche de « chauffage immédiat » de
l’horloge.
Après l’activation du chauffage, la centrale programmable ou
manuelle, actionne la pompe de circulation du liquide et allume
le brûleur selon le mode prédéfini et contrôlé.
Le débit de la pompe de circulation est lui aussi contrôlé par
la centrale électronique de façon à réduire au minimum
le temps initial de chauffage.
68
Lorsque le système est en marche, la centrale déclenche
le ventilateur du groupe de chauffage de l’habitacle
à la deuxième vitesse.
La puissance thermique de la chaudière est régulée
automatiquement par la centrale électronique en fonction
de la température du liquide de refroidissement du moteur.
AVERTISSEMENT Le chauffage est équipé d’un limiteur
thermique qui coupe la combustion en cas de surchauffe due
à des fuites ou à une quantité insuffisante/fuite de liquide
de refroidissement. Dans cette éventualité,après avoir réparé
la panne du système de refroidissement et/ou avoir fait
l’appoint en liquide, appuyer sur le bouton de sélection
du programme avant de remettre le chauffage en service.
Il est possible que le chauffage s’éteigne spontanément du fait
de l’absence de combustion après le démarrage ou de
l’extinction de la flamme pendant le fonctionnement. Dans ce
cas, exécuter la procédure d’extinction et tenter de remettre
en service le chauffage. S’il n’a jamais fonctionné, s’adresser
au Réseau d’assistance Fiat.
Allumage du système de chauffage
En présence d’un climatiseur automatique, la centrale règle
la température et la distribution de l’air lorsque le chauffage
de parking se déclenche. En présence du chauffage/climatiseur
manuel, pour obtenir un rendement optimum du chauffage,
contrôler que le sélecteur de réglage de la température d’air
du groupe de chauffage/ventilation est en position « air chaud ».
Pour privilégier le préchauffage de l’habitacle, positionner
le sélecteur de distribution d’air en position
©.
Pour privilégier le dégivrage du pare-brise, positionner
le sélecteur de répartition d’air en position
-.
Pour obtenir les deux fonctions, positionner le sélecteur
de distribution d’air en position
®.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 68

69
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0151mfig. 62
Minuteur numérique fig. 62
1) Témoin du cycle de chauffage
2) Éclairage de l’écran
3) Numéro de rappel de présélection de l’horloge
4) Bouton de l’horloge
5) Bouton de réglage de l’heure « vers l’avant »
6) Bouton de sélection du programme
7) Bouton de réglage de l’heure « vers l’arrière »
8) Bouton de mise en service du chauffage
9) Témoin de réglage/lecture de l’heure
F0N0152mfig. 63
Allumage immédiat du chauffage fig. 63
Pour mettre en service manuellement le circuit, appuyer sur
le bouton 8 du minuteur : l’écran et le témoin 1 s’allument
et restent éclairés pendant toute la durée de fonctionnement
du circuit.
Allumage programmé du chauffage
Avant de procéder au réglage de l’allumage du dispositif, il est
indispensable de régler l’heure.
Réglage de l’heure actuelle
❒Appuyer sur le bouton 4 : l’écran et le témoin
9-fig. 64 s’allument ;
❒Dans un délai de 10 secondes, appuyer sur les boutons
5 ou 7 de manière à sélectionner l’heure exacte.
Lorsque l’écran s’éteint, l’heure actuelle est mémorisée.
La pression continue des boutons 5 ou 7 fait avancer ou
reculer plus rapidement les chiffres du cadran de l’horloge.
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 69

F0N0153mfig. 64
Lecture de l’heure actuelle fig. 64
Pour lire l’heure actuelle, appuyer sur le bouton 4 : l’heure
s’affichera à l’écran pendant environ 10 secondes, puis le
témoin 9 s’allumera.
Programmation de l’heure d’allumage fig. 65
L’allumage peut être programmé d’1 minute à 24 heures
à l’avance. Il est possible de sélectionner 3 heures de mise
en service différentes, mais une seule peut être activable pour
chaque cycle de préchauffage.
Pour programmer l’heure de mise en service :
❒en appuyant sur le bouton 6 : le symbole 10 s’allume
pendant 10 secondes sur l’écran, ou bien l’heure
précédemment programmée avec le nombre 3
correspondant à la présélection rappelée s’allume.
70
F0N0154mfig. 65
AVERTISSEMENT Si l’on désire rappeler les autres heures
pré-sélectionnées, appuyer plusieurs fois de suite sur
le bouton 6 dans les 10 secondes qui suivent.
– appuyer, dans les 10 secondes, sur les boutons 5 ou 7
jusqu’à obtenir l’heure désirée.
AVERTISSEMENT La confirmation de mémorisation
de l’heure est donnée par :
❒la disparition de l’heure de mise en service ;
❒la présence du numéro de présélection 3 ;
❒l’éclairage de l’écran.
AVERTISSEMENT Quand la chaudière s’allume :
❒le témoin de petite flamme 1 s’allume sur l’écran ;
❒le numéro de présélection 3 s’éteint.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 70

71
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

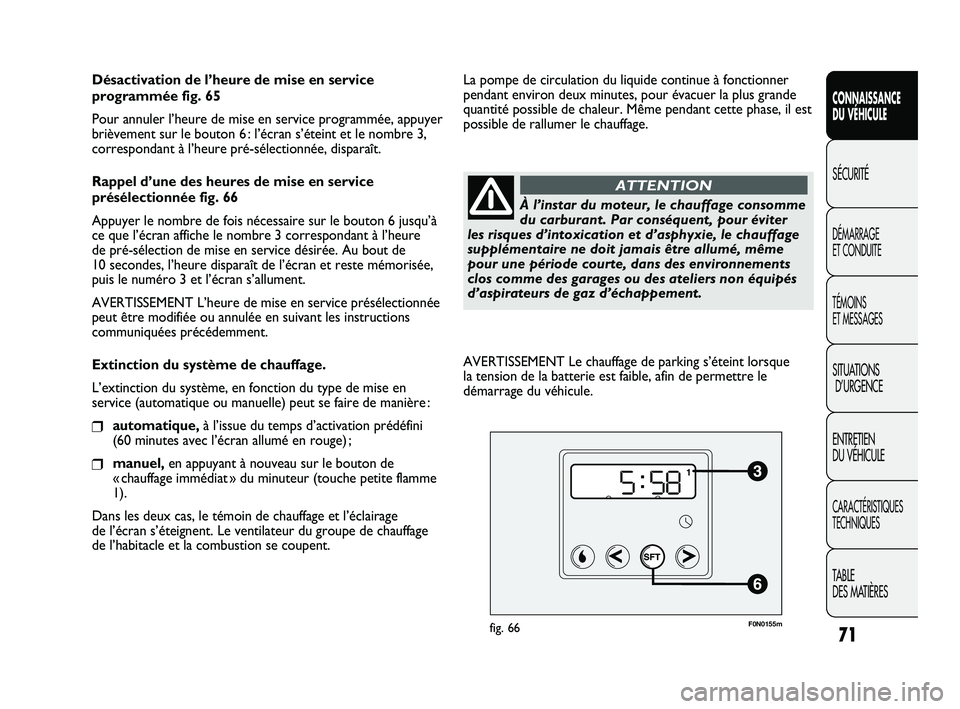

Désactivation de l’heure de mise en service
programmée fig. 65
Pour annuler l’heure de mise en service programmée, appuyer
brièvement sur le bouton 6 : l’écran s’éteint et le nombre 3,
correspondant à l’heure pré-sélectionnée, disparaît.
Rappel d’une des heures de mise en service
présélectionnée fig. 66
Appuyer le nombre de fois nécessaire sur le bouton 6 jusqu’à
ce que l’écran affiche le nombre 3 correspondant à l’heure
de pré-sélection de mise en service désirée. Au bout de
10 secondes, l’heure disparaît de l’écran et reste mémorisée,
puis le numéro 3 et l’écran s’allument.
AVERTISSEMENT L’heure de mise en service présélectionnée
peut être modifiée ou annulée en suivant les instructions
communiquées précédemment.
Extinction du système de chauffage.
L’extinction du système, en fonction du type de mise en
service (automatique ou manuelle) peut se faire de manière :
❒automatique,à l’issue du temps d’activation prédéfini
(60 minutes avec l’écran allumé en rouge) ;
❒manuel,en appuyant à nouveau sur le bouton de
« chauffage immédiat » du minuteur (touche petite flamme
1).
Dans les deux cas, le témoin de chauffage et l’éclairage
de l’écran s’éteignent. Le ventilateur du groupe de chauffage
de l’habitacle et la combustion se coupent.
F0N0155mfig. 66
La pompe de circulation du liquide continue à fonctionner
pendant environ deux minutes, pour évacuer la plus grande
quantité possible de chaleur. Même pendant cette phase, il est
possible de rallumer le chauffage.
À l’instar du moteur, le chauffage consomme
du carburant. Par conséquent, pour éviter
les risques d’intoxication et d’asphyxie, le chauffage
supplémentaire ne doit jamais être allumé, même
pour une période courte, dans des environnements
clos comme des garages ou des ateliers non équipés
d’aspirateurs de gaz d’échappement.
ATTENTION
AVERTISSEMENT Le chauffage de parking s’éteint lorsque
la tension de la batterie est faible, afin de permettre le
démarrage du véhicule.
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 71
