2009 FIAT DUCATO Notice d'entretien (in French)

F0N0018mfig. 21F0N0017mfig. 22
REMARQUE À l’ouverture d’une porte avant, l’écran s’active
en affichant pendant quelques secondes l’heure et les
kilomètres, ou bien les miles parcourus.
BOUTONS DE COMMANDE fig. 22
▲Pour faire défiler la page-écran et les options
correspondantes vers le haut ou pour augmenter la valeur
affichée.
MODEPression brève pour accéder au menu et/ou passer
à la page-écran suivante ou bien valider le choix
désiré.
Pression prolongée pour revenir à la page-écran
standard.
▼Pour faire défiler la page-écran et les options
correspondantes vers le bas ou pour diminuer la valeur
affichée.
REMARQUE Les boutons ▲et ▼activent des fonctions
différentes selon les situations suivantes :
ÉCRAN MULTIFONCTION
(pour les versions/marchés, où cela est prévu)
L’écran multifonction affiche les informations utiles
et nécessaires pendant la conduite.
PAGE-ÉCRAN « STANDARD » fig. 21
La page-écran standard affiche les indications suivantes :
A Date.
B Odomètre (visualisation des kilomètres, ou bien des miles,
parcourus).
C Heure (affichée en permanence, même avec clé retirée
et portes AV fermées).
D Température extérieure.
E Position d’assiette des phares (uniquement avec feux
de croisement enclenchés).
24
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 24

25
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

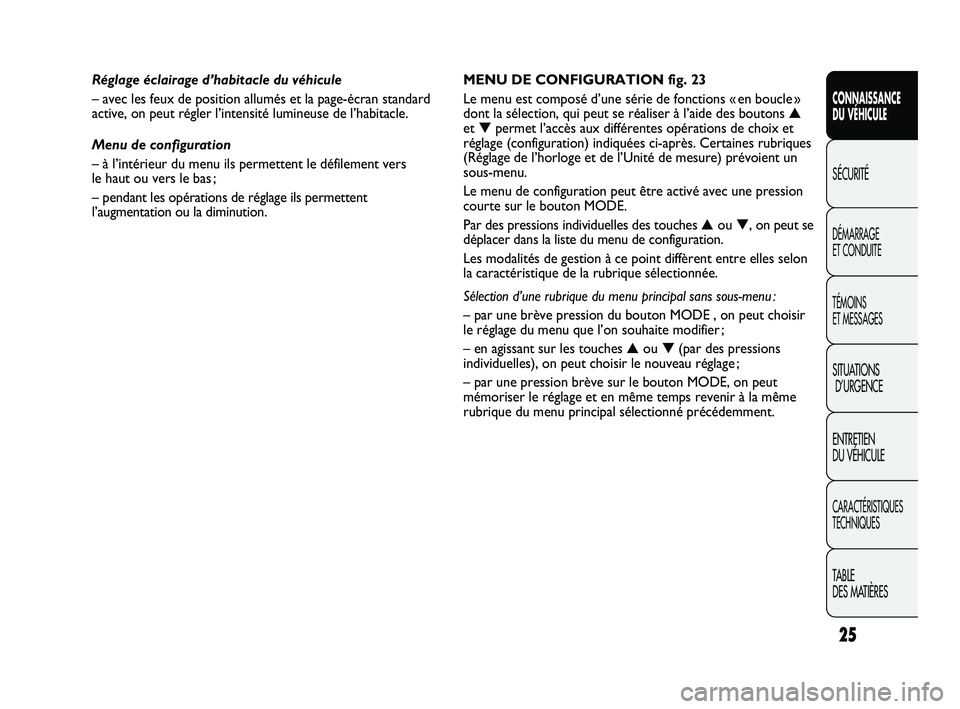

MENU DE CONFIGURATION fig. 23
Le menu est composé d’une série de fonctions « en boucle »
dont la sélection, qui peut se réaliser à l’aide des boutons ▲
et ▼permet l’accès aux différentes opérations de choix et
réglage (configuration) indiquées ci-après. Certaines rubriques
(Réglage de l’horloge et de l’Unité de mesure) prévoient un
sous-menu.
Le menu de configuration peut être activé avec une pression
courte sur le bouton MODE.
Par des pressions individuelles des touches ▲ou ▼, on peut se
déplacer dans la liste du menu de configuration.
Les modalités de gestion à ce point diffèrent entre elles selon
la caractéristique de la rubrique sélectionnée.
Sélection d’une rubrique du menu principal sans sous-menu :
– par une brève pression du bouton MODE , on peut choisir
le réglage du menu que l’on souhaite modifier ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage ;
– par une pression brève sur le bouton MODE, on peut
mémoriser le réglage et en même temps revenir à la même
rubrique du menu principal sélectionné précédemment. Réglage éclairage d’habitacle du véhicule
– avec les feux de position allumés et la page-écran standard
active, on peut régler l’intensité lumineuse de l’habitacle.
Menu de configuration
– à l’intérieur du menu ils permettent le défilement vers
le haut ou vers le bas ;
– pendant les opérations de réglage ils permettent
l’augmentation ou la diminution.
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 25

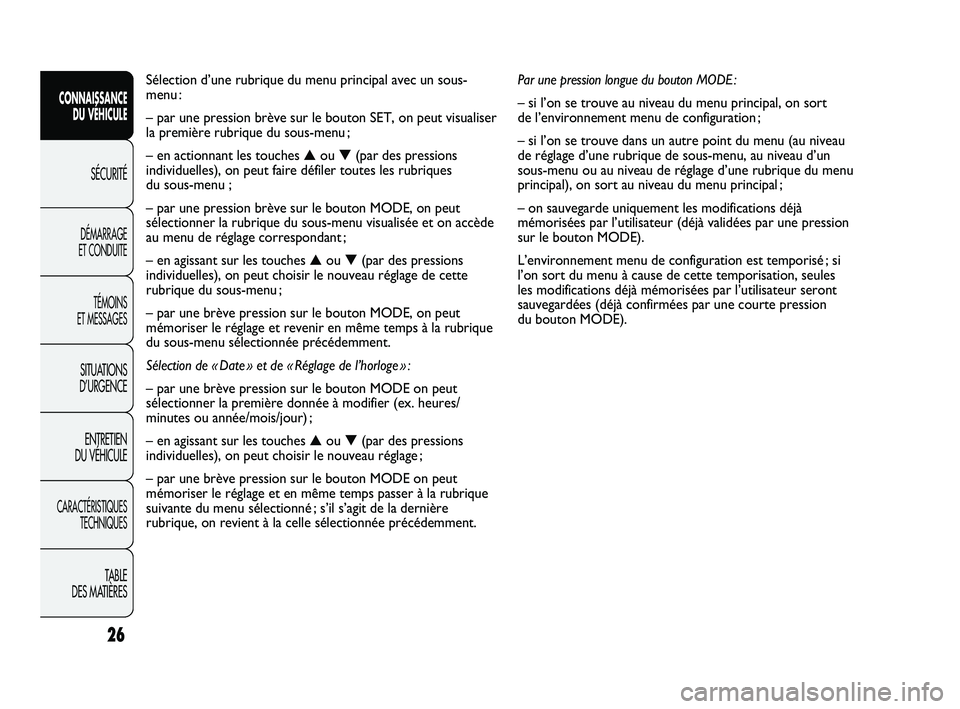

Par une pression longue du bouton MODE :
– si l’on se trouve au niveau du menu principal, on sort
de l’environnement menu de configuration ;
– si l’on se trouve dans un autre point du menu (au niveau
de réglage d’une rubrique de sous-menu, au niveau d’un
sous-menu ou au niveau de réglage d’une rubrique du menu
principal), on sort au niveau du menu principal ;
– on sauvegarde uniquement les modifications déjà
mémorisées par l’utilisateur (déjà validées par une pression
sur le bouton MODE).
L’environnement menu de configuration est temporisé ; si
l’on sort du menu à cause de cette temporisation, seules
les modifications déjà mémorisées par l’utilisateur seront
sauvegardées (déjà confirmées par une courte pression
du bouton MODE). Sélection d’une rubrique du menu principal avec un sous-
menu :
– par une pression brève sur le bouton SET, on peut visualiser
la première rubrique du sous-menu ;
– en actionnant les touches ▲ou ▼(par des pressions
individuelles), on peut faire défiler toutes les rubriques
du sous-menu ;
– par une pression brève sur le bouton MODE, on peut
sélectionner la rubrique du sous-menu visualisée et on accède
au menu de réglage correspondant ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage de cette
rubrique du sous-menu ;
– par une brève pression sur le bouton MODE, on peut
mémoriser le réglage et revenir en même temps à la rubrique
du sous-menu sélectionnée précédemment.
Sélection de « Date » et de « Réglage de l’horloge » :
– par une brève pression sur le bouton MODE on peut
sélectionner la première donnée à modifier (ex. heures/
minutes ou année/mois/jour) ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage ;
– par une brève pression sur le bouton MODE on peut
mémoriser le réglage et en même temps passer à la rubrique
suivante du menu sélectionné ; s’il s’agit de la dernière
rubrique, on revient à la celle sélectionnée précédemment.
26
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 26

27
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Jours
AnnéeMois
Deutsch
Français
English
Español
Italiano
Nederland
Português Exemple :

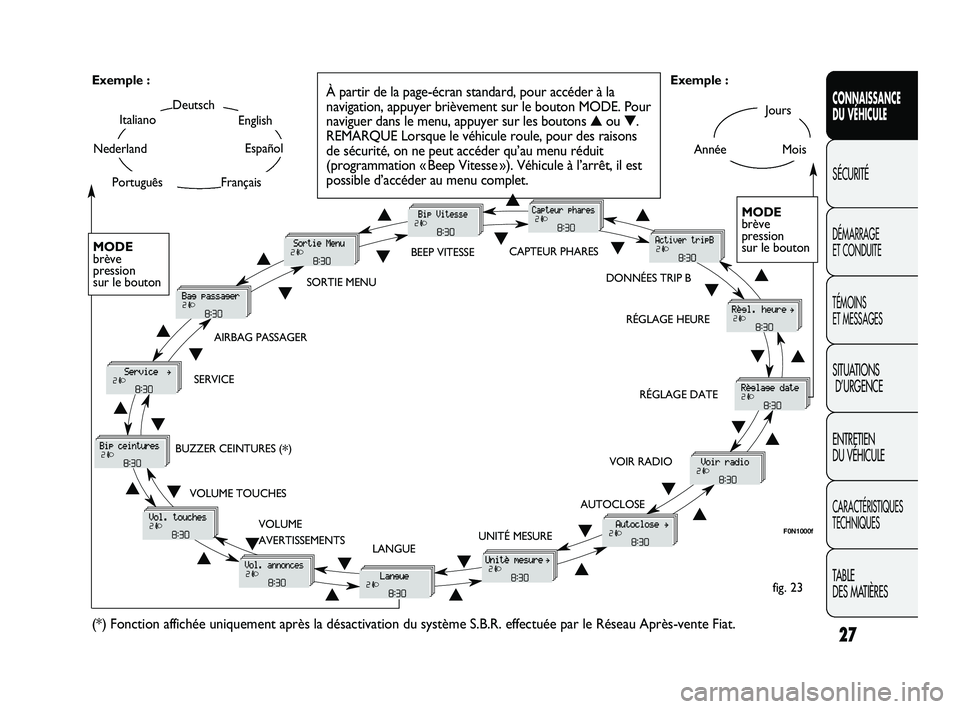

fig. 23 Exemple :
À partir de la page-écran standard, pour accéder à la
navigation, appuyer brièvement sur le bouton MODE. Pour
naviguer dans le menu, appuyer sur les boutons ▲ou ▼.
REMARQUE Lorsque le véhicule roule, pour des raisons
de sécurité, on ne peut accéder qu’au menu réduit
(programmation « Beep Vitesse »). Véhicule à l’arrêt, il est
possible d’accéder au menu complet.
F0N1000f
MODE
brève
pression
sur le bouton
▲
▼
SORTIE MENUBEEP VITESSECAPTEUR PHARES
RÉGLAGE HEURE
RÉGLAGE DATE
VOIR RADIO
AUTOCLOSE
UNITÉ MESURE
LANGUE VOLUME
AVERTISSEMENTS VOLUME TOUCHES BUZZER CEINTURES (
*) SERVICEAIRBAG PASSAGER
(*) Fonction affichée uniquement après la désactivation du système S.B.R. effectuée par le Réseau Après-vente Fiat.
DONNÉES TRIP B
MODE
brève
pression
sur le bouton
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 27

Si l’on désire annuler le réglage, procéder comme suit :
– brève pression sur la touche MODE, (On) clignote
à l’écran ;
– appuyer sur le bouton ▼, (Off) clignote à l’écran ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.

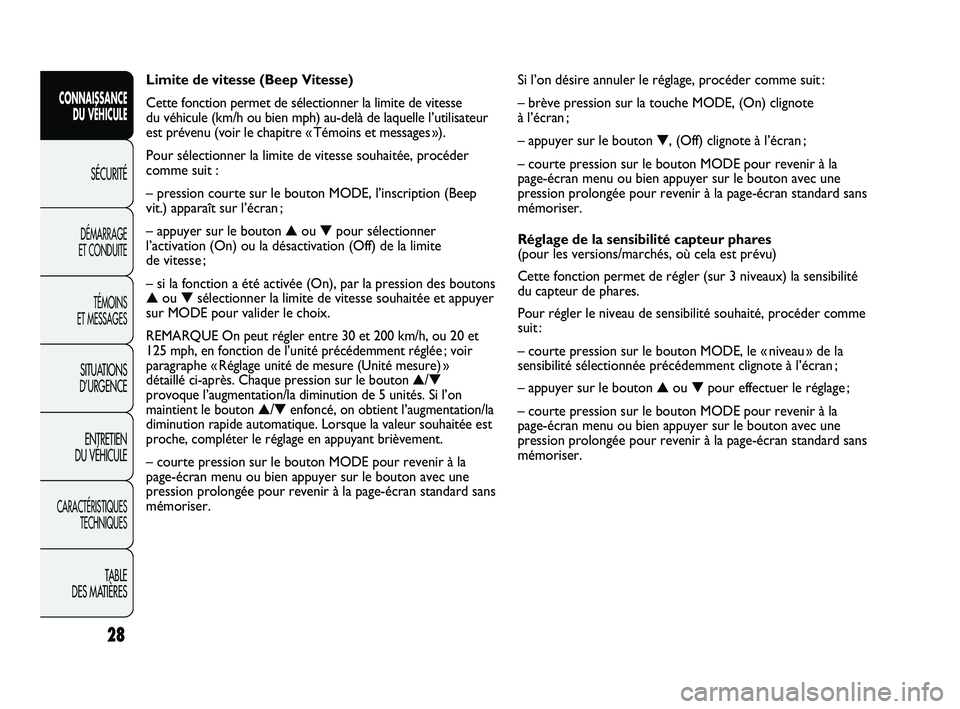

Réglage de la sensibilité capteur phares
(pour les versions/marchés, où cela est prévu)
Cette fonction permet de régler (sur 3 niveaux) la sensibilité
du capteur de phares.
Pour régler le niveau de sensibilité souhaité, procéder comme
suit :
– courte pression sur le bouton MODE, le « niveau » de la
sensibilité sélectionnée précédemment clignote à l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser. Limite de vitesse (Beep Vitesse)
Cette fonction permet de sélectionner la limite de vitesse
du véhicule (km/h ou bien mph) au-delà de laquelle l’utilisateur
est prévenu (voir le chapitre « Témoins et messages »).
Pour sélectionner la limite de vitesse souhaitée, procéder
comme suit :
– pression courte sur le bouton MODE, l’inscription (Beep
vit.) apparaît sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour sélectionner
l’activation (On) ou la désactivation (Off) de la limite
de vitesse ;
– si la fonction a été activée (On), par la pression des boutons
▲ou ▼sélectionner la limite de vitesse souhaitée et appuyer
sur MODE pour valider le choix.
REMARQUE
On peut régler entre 30 et 200 km/h, ou 20 et
125 mph, en fonction de l’unité précédemment réglée ; voir
paragraphe « Réglage unité de mesure (Unité mesure) »
détaillé ci-après. Chaque pression sur le bouton
▲/▼provoque l’augmentation/la diminution de 5 unités. Si l’on
maintient le bouton ▲/▼enfoncé, on obtient l’augmentation/la
diminution rapide automatique. Lorsque la valeur souhaitée est
proche, compléter le réglage en appuyant brièvement.
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.
28
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 28

29
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

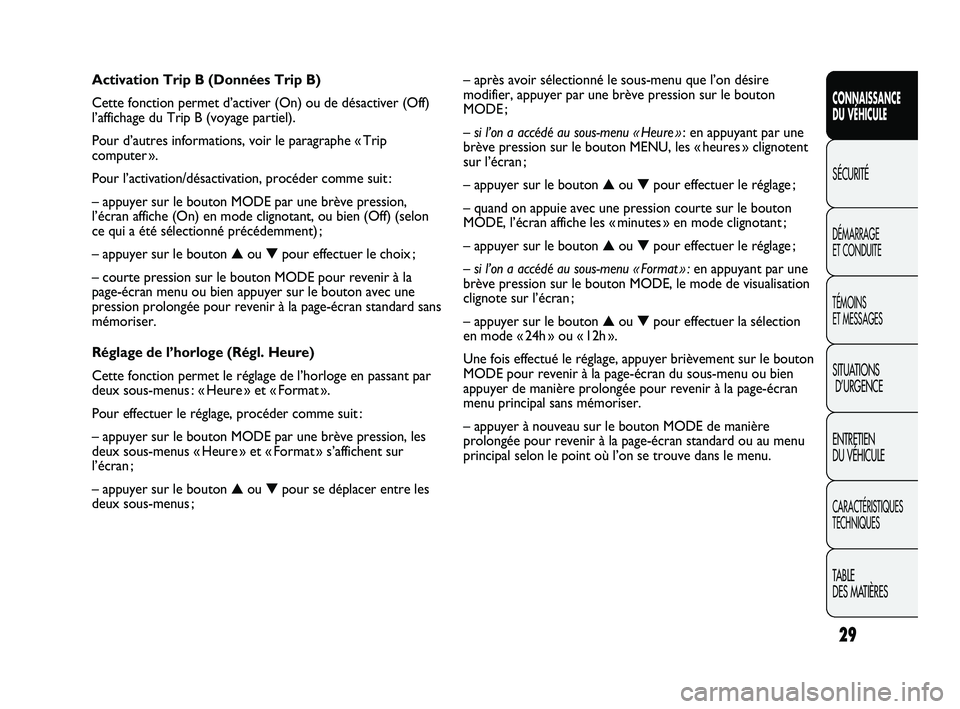

– après avoir sélectionné le sous-menu que l’on désire
modifier, appuyer par une brève pression sur le bouton
MODE ;
– si l’on a accédé au sous-menu « Heure »: en appuyant par une
brève pression sur le bouton MENU, les « heures » clignotent
sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– quand on appuie avec une pression courte sur le bouton
MODE, l’écran affiche les « minutes » en mode clignotant ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– si l’on a accédé au sous-menu « Format » :en appuyant par une
brève pression sur le bouton MODE, le mode de visualisation
clignote sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer la sélection
en mode « 24h » ou « 12h ».
Une fois effectué le réglage, appuyer brièvement sur le bouton
MODE pour revenir à la page-écran du sous-menu ou bien
appuyer de manière prolongée pour revenir à la page-écran
menu principal sans mémoriser.
– appuyer à nouveau sur le bouton MODE de manière
prolongée pour revenir à la page-écran standard ou au menu
principal selon le point où l’on se trouve dans le menu. Activation Trip B (Données Trip B)
Cette fonction permet d’activer (On) ou de désactiver (Off)
l’affichage du Trip B (voyage partiel).
Pour d’autres informations, voir le paragraphe « Trip
computer ».
Pour l’activation/désactivation, procéder comme suit :
– appuyer sur le bouton MODE par une brève pression,
l’écran affiche (On) en mode clignotant, ou bien (Off) (selon
ce qui a été sélectionné précédemment) ;
– appuyer sur le bouton ▲ou ▼pour effectuer le choix ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.
Réglage de l’horloge (Régl. Heure)
Cette fonction permet le réglage de l’horloge en passant par
deux sous-menus : « Heure » et « Format ».
Pour effectuer le réglage, procéder comme suit :
– appuyer sur le bouton MODE par une brève pression, les
deux sous-menus « Heure » et « Format » s’affichent sur
l’écran ;
– appuyer sur le bouton ▲ou ▼pour se déplacer entre les
deux sous-menus ;
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 29

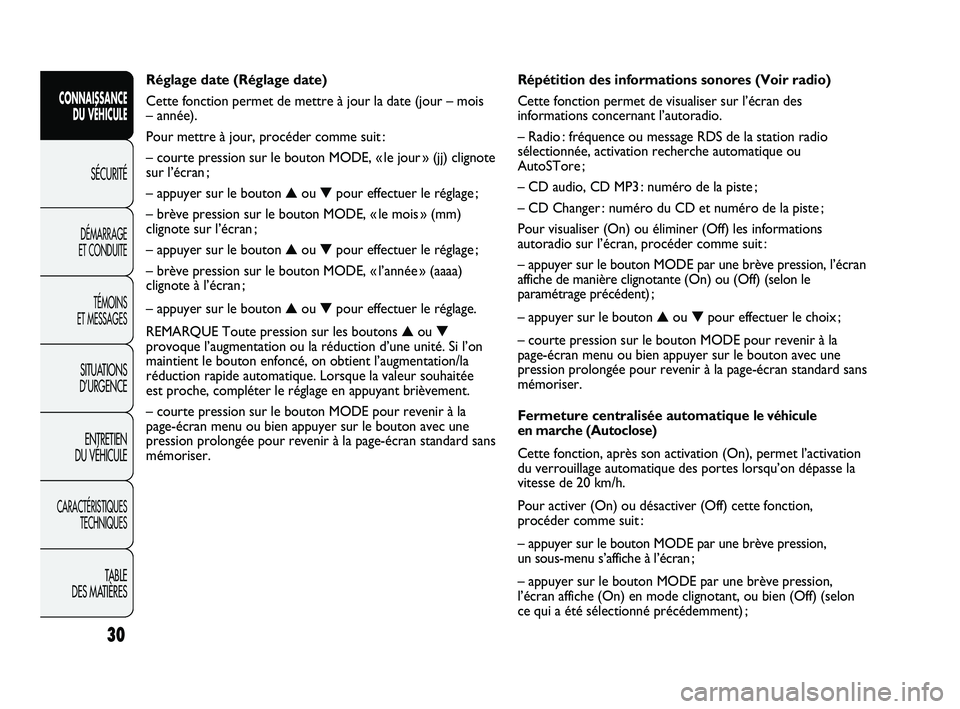

Répétition des informations sonores (Voir radio)
Cette fonction permet de visualiser sur l’écran des
informations concernant l’autoradio.
– Radio : fréquence ou message RDS de la station radio
sélectionnée, activation recherche automatique ou
AutoSTore ;
– CD audio, CD MP3 : numéro de la piste ;
– CD Changer : numéro du CD et numéro de la piste ;
Pour visualiser (On) ou éliminer (Off) les informations
autoradio sur l’écran, procéder comme suit :
– appuyer sur le bouton MODE par une brève pression, l’écran
affiche de manière clignotante (On) ou (Off) (selon le
paramétrage précédent) ;
– appuyer sur le bouton ▲ou ▼pour effectuer le choix ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.
Fermeture centralisée automatique
le véhicule
en marche (Autoclose)
Cette fonction, après son activation (On), permet l’activation
du verrouillage automatique des portes lorsqu’on dépasse la
vitesse de 20 km/h.
Pour activer (On) ou désactiver (Off) cette fonction,
procéder comme suit :
– appuyer sur le bouton MODE par une brève pression,
un sous-menu s’affiche à l’écran ;
– appuyer sur le bouton MODE par une brève pression,
l’écran affiche (On) en mode clignotant, ou bien (Off) (selon
ce qui a été sélectionné précédemment) ; Réglage date (Réglage date)
Cette fonction permet de mettre à jour la date (jour – mois
– année).
Pour mettre à jour, procéder comme suit :
– courte pression sur le bouton MODE, « le jour » (jj) clignote
sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– brève pression sur le bouton MODE, « le mois » (mm)
clignote sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– brève pression sur le bouton MODE, « l’année » (aaaa)
clignote à l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage.
REMARQUE Toute pression sur les boutons ▲ou ▼
provoque l’augmentation ou la réduction d’une unité. Si l’on
maintient le bouton enfoncé, on obtient l’augmentation/la
réduction rapide automatique. Lorsque la valeur souhaitée
est proche, compléter le réglage en appuyant brièvement.
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.
30
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 30

31
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

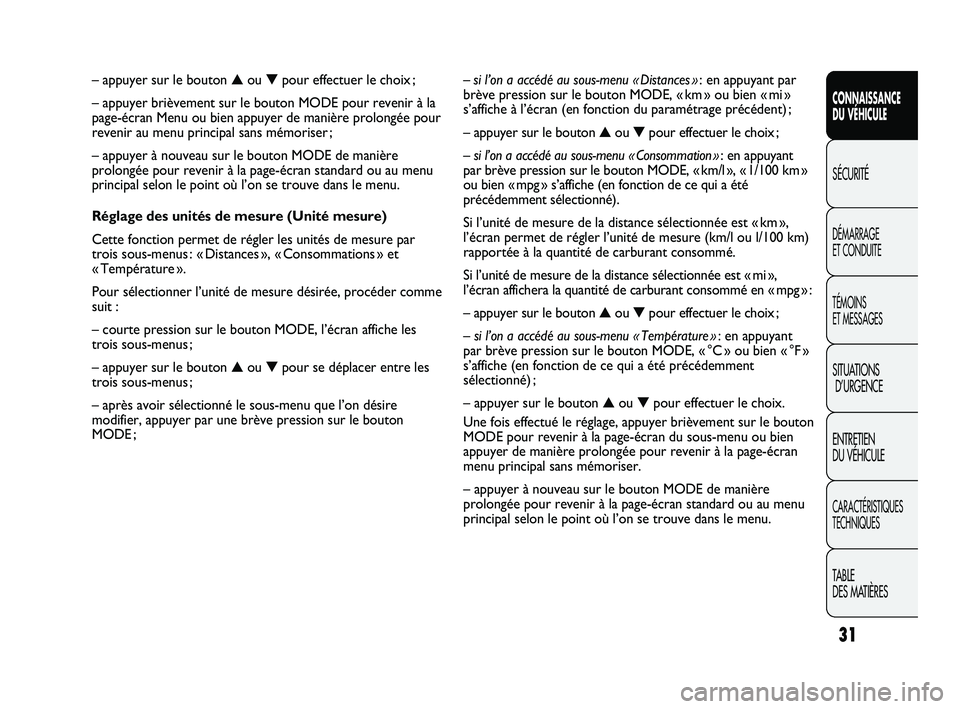

– si l’on a accédé au sous-menu « Distances »: en appuyant par
brève pression sur le bouton MODE, « km » ou bien « mi »
s’affiche à l’écran (en fonction du paramétrage précédent) ;
– appuyer sur le bouton ▲ou ▼pour effectuer le choix ;
– si l’on a accédé au sous-menu « Consommation »: en appuyant
par brève pression sur le bouton MODE, « km/l », « 1/100 km »
ou bien « mpg » s’affiche (en fonction de ce qui a été
précédemment sélectionné).
Si l’unité de mesure de la distance sélectionnée est « km »,
l’écran permet de régler l’unité de mesure (km/l ou l/100 km)
rapportée à la quantité de carburant consommé.
Si l’unité de mesure de la distance sélectionnée est « mi »,
l’écran affichera la quantité de carburant consommé en « mpg » :
– appuyer sur le bouton ▲ou ▼pour effectuer le choix ;
– si l’on a accédé au sous-menu « Température »: en appuyant
par brève pression sur le bouton MODE, « °C » ou bien « °F »
s’affiche (en fonction de ce qui a été précédemment
sélectionné) ;
– appuyer sur le bouton ▲ou ▼pour effectuer le choix.
Une fois effectué le réglage, appuyer brièvement sur le bouton
MODE pour revenir à la page-écran du sous-menu ou bien
appuyer de manière prolongée pour revenir à la page-écran
menu principal sans mémoriser.
– appuyer à nouveau sur le bouton MODE de manière
prolongée pour revenir à la page-écran standard ou au menu
principal selon le point où l’on se trouve dans le menu. – appuyer sur le bouton ▲ou ▼pour effectuer le choix ;
– appuyer brièvement sur le bouton MODE pour revenir à la
page-écran Menu ou bien appuyer de manière prolongée pour
revenir au menu principal sans mémoriser ;
– appuyer à nouveau sur le bouton MODE de manière
prolongée pour revenir à la page-écran standard ou au menu
principal selon le point où l’on se trouve dans le menu.
Réglage des unités de mesure (Unité mesure)
Cette fonction permet de régler les unités de mesure par
trois sous-menus : « Distances », « Consommations » et
« Température ».
Pour sélectionner l’unité de mesure désirée, procéder comme
suit :
– courte pression sur le bouton MODE, l’écran affiche les
trois sous-menus ;
– appuyer sur le bouton ▲ou ▼pour se déplacer entre les
trois sous-menus ;
– après avoir sélectionné le sous-menu que l’on désire
modifier, appuyer par une brève pression sur le bouton
MODE ;
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 31
