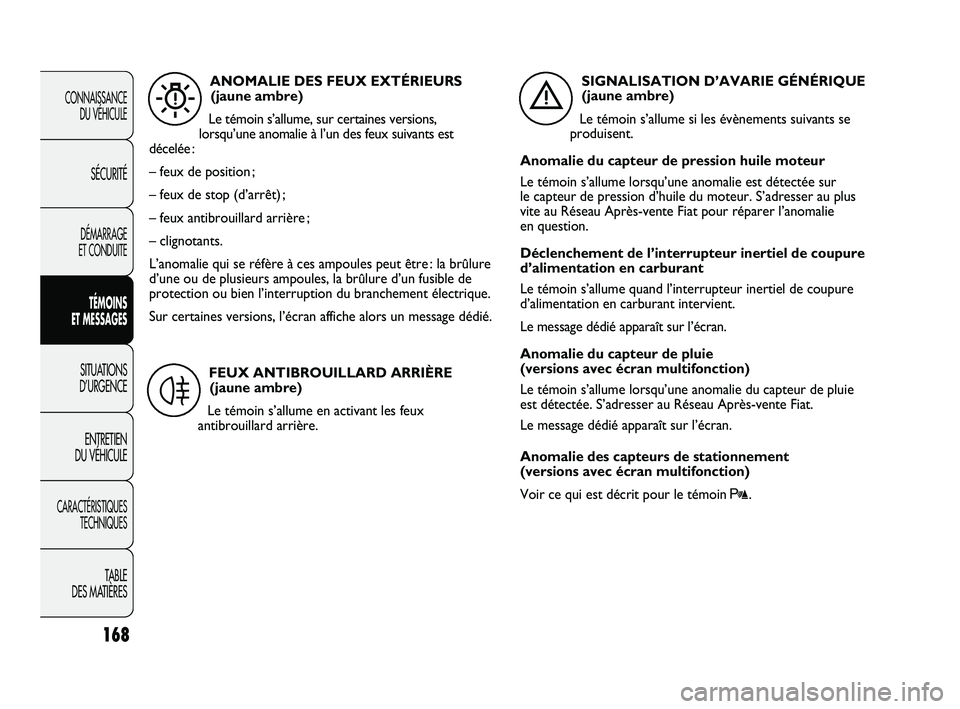

ANOMALIE DES FEUX EXTÉRIEURS
(jaune ambre)
Le témoin s’allume, sur certaines versions,
lorsqu’une anomalie à l’un des feux suivants est
décelée :
– feux de position ;
– feux de stop (d’arrêt) ;
– feux antibrouillard arrière ;
– clignotants.
L’anomalie qui se réfère à ces ampoules peut être : la brûlure
d’une ou de plusieurs ampoules, la brûlure d’un fusible de
protection ou bien l’interruption du branchement électrique.
Sur certaines versions, l’écran affiche alors un message dédié.
W
FEUX ANTIBROUILLARD ARRIÈRE
(jaune ambre)
Le témoin s’allume en activant les feux
antibrouillard arrière.
4
SIGNALISATION D’AVARIE GÉNÉRIQUE
(jaune ambre)
Le témoin s’allume si les évènements suivants se
produisent.
Anomalie du capteur de pression huile moteur
Le témoin s’allume lorsqu’une anomalie est détectée sur
le capteur de pression d’huile du moteur. S’adresser au plus
vite au Réseau Après-vente Fiat pour réparer l’anomalie
en question.
Déclenchement de l’interrupteur inertiel de coupure
d’alimentation en carburant
Le témoin s’allume quand l’interrupteur inertiel de coupure
d’alimentation en carburant intervient.
Le message dédié apparaît sur l’écran.
Anomalie du capteur de pluie
(versions avec écran multifonction)
Le témoin s’allume lorsqu’une anomalie du capteur de pluie
est détectée. S’adresser au Réseau Après-vente Fiat.
Le message dédié apparaît sur l’écran.
Anomalie des capteurs de stationnement
(versions avec écran multifonction)
Voir ce qui est décrit pour le témoin
t.
è
161-172 DUCATO LUM FR 7ed 6/23/10 2:12 PM Page 168

169
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
ANOMALIE SYSTÈME ESP-ASR
(jaune ambre)
(pour les versions/marchés où cela est prévu)
ANOMALIE HILL HOLDER (jaune ambre)
(pour les versions/marchés où cela est prévu)
Quand on tourne la clé en position MAR, le témoin s’allume,
mais il doit s’éteindre après quelques secondes.
Anomalie du système ESP-ASR
Si le témoin ne s’éteint pas ou s’il reste allumé pendant que
le véhicule roule tout comme la DEL sur le bouton ASR,
s’adresser au Réseau Après-vente Fiat.
Sur certaines versions, le message concerné apparaît à l’écran.
REMARQUE Le clignotement du témoin pendant la marche
indique l’intervention du système ESP.
á
NETTOYAGE DU DPF (PIÈGE
À PARTICULES) EN COURS
(jaune ambre)
(versions Multijet avec DPF uniquement)
Quand on tourne la clé en position MAR, le témoin s’allume,
mais il doit s’éteindre après quelques secondes.
Le témoin s’allume en mode fixe pour avertir le Client
que le système DPF doit éliminer les substances polluantes
piégées (particules) au moyen d’une procédure de
régénération.
Le voyant ne s’allume pas à chaque fois que le DPF est
en cours de régénération, mais uniquement lorsque les
conditions de conduite requièrent que le Client en soit
informé. Pour que le témoin s’éteigne, il convient de
maintenir la voiture en marche jusqu’au terme de la
régénération. La procédure a une durée de 15 minutes
en moyenne.
Les conditions optimales pour mener à bien la procédure
sont réunies lorsque le véhicule continue à rouler à 60 km/h,
avec un régime moteur supérieur à 2 000 tours/min.
L’allumage de ce témoin n’est pas une anomalie du véhicule
et ne nécessite donc pas qu’on le porte à l’atelier.
Conjointement à la mise sous tension du voyant, l’écran
visualise le message dédié (pour les versions/marchés qui
le prévoient).
hLa vitesse à laquelle on roule doit toujours
tenir compte de la circulation, des conditions
atmosphériques et de la réglementation en vigueur
en matière de code de la route. À noter par ailleurs
qu’il est possible de couper le moteur même si le
voyant DPF est allumé ; des interruptions répétées
de la procédure de régénération risquent cependant
d’entraîner la dégradation précoce de l’huile moteur.
C’est la raison pour laquelle il est toujours
recommandé d’attendre la mise hors tension du voyant
avant de couper le moteur en suivant les indications
reportées ci-dessus. Il n’est pas conseillé de terminer
la régénération du DPF avec la voiture à l’arrêt.
ATTENTION
161-172 DUCATO LUM FR 7ed 6/23/10 2:12 PM Page 169

170
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

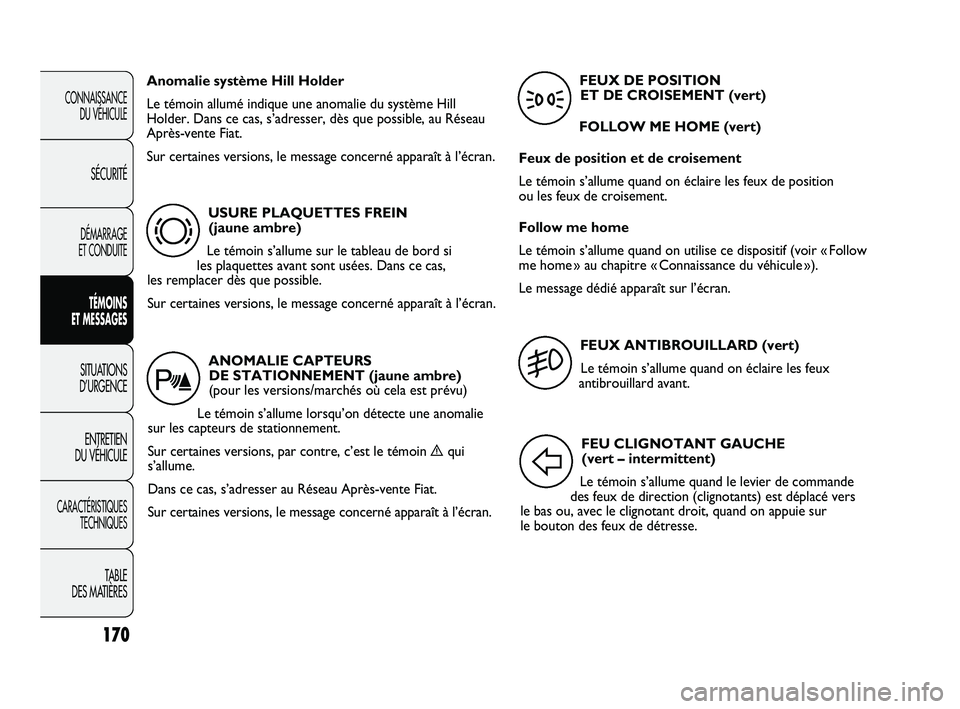

USURE PLAQUETTES FREIN
(jaune ambre)
Le témoin s’allume sur le tableau de bord si
les plaquettes avant sont usées. Dans ce cas,
les remplacer dès que possible.
Sur certaines versions, le message concerné apparaît à l’écran.
d
Anomalie système Hill Holder
Le témoin allumé indique une anomalie du système Hill
Holder. Dans ce cas, s’adresser, dès que possible, au Réseau
Après-vente Fiat.
Sur certaines versions, le message concerné apparaît à l’écran.
ANOMALIE CAPTEURS
DE STATIONNEMENT (jaune ambre)
(pour les versions/marchés où cela est prévu)
Le témoin s’allume lorsqu’on détecte une anomalie
sur les capteurs de stationnement.
Sur certaines versions, par contre, c’est le témoin èqui
s’allume.
Dans ce cas, s’adresser au Réseau Après-vente Fiat.
Sur certaines versions, le message concerné apparaît à l’écran.
t
FEUX ANTIBROUILLARD (vert)
Le témoin s’allume quand on éclaire les feux
antibrouillard avant.
5
FEU CLIGNOTANT GAUCHE
(vert – intermittent)
Le témoin s’allume quand le levier de commande
des feux de direction (clignotants) est déplacé vers
le bas ou, avec le clignotant droit, quand on appuie sur
le bouton des feux de détresse.
F
FEUX DE POSITION
ET DE CROISEMENT (vert)
FOLLOW ME HOME (vert)
Feux de position et de croisement
Le témoin s’allume quand on éclaire les feux de position
ou les feux de croisement.
Follow me home
Le témoin s’allume quand on utilise ce dispositif (voir « Follow
me home » au chapitre « Connaissance du véhicule »).
Le message dédié apparaît sur l’écran.
3
161-172 DUCATO LUM FR 7ed 6/23/10 2:12 PM Page 170

171
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
RÉGULATEUR DE VITESSE CONSTANTE
(CRUISE CONTROL) (si prévu) (vert)
Quand on tourne la clé en position MAR,
le témoin s’allume, mais il doit s’éteindre après
quelques secondes.
Le témoin sur le cadran s’allume lorsqu’on tourne la bague
du Cruise Control sur ON. Sur certaines versions, le
message concerné apparaît à l’écran.
Ü
FEU CLIGNOTANT DROIT
(vert – intermittent)
Le témoin s’allume quand le levier de commande
des feux de direction (clignotants) est déplacé vers
le haut ou, avec le clignotant gauche, quand on appuie sur
le bouton des feux de détresse.
D
FEUX DE ROUTE (bleu)
Le témoin s’allume quand on allume les feux
de route.
1
SYSTÈME ASR (lorsqu’il est prévu)
(jaune ambre)
En tournant la clé en position MAR le témoin
s’allume mais il doit s’éteindre après quelques
secondes. La DEL sur le bouton ASR s’allume lorsque
le système est désactivé.
Le témoin clignote lorsque l’ASR se déclenche pour informer
le conducteur que le système s’adapte aux conditions
d’adhérence de la chaussée.
L’allumage du témoin couplé au message à l’écran et au signal
sonore (buzzer) indique une anomalie du système ASR. Dans
ce cas, s’adresser dès que possible au Réseau Après-vente
Fiat.
Les messages à l’écran s’affichent lorsque l’on active/désactive
manuellement la fonction ASR (voir « Système ASR » dans
le chapitre « Connaissance du véhicule »).
Sur les versions uniquement équipées du système ASR, lors
de sa désactivation (ASR OFF), le témoin reste
systématiquement allumé.
V
ANOMALIE DE LA DIRECTION ASSISTÉE
(rouge)
En tournant la clé en position MAR le témoin
s’allume mais il doit s’éteindre après quelques
secondes.
Si le témoin reste allumé alors que le message est affiché
à l’écran et que le signal sonore retentit, la direction assistée
est hors service et l’effort à exercer sur le volant pour
braquer est beaucoup plus important. S’adresser au Réseau
Après-vente Fiat.
g
161-172 DUCATO LUM FR 7ed 6/23/10 2:12 PM Page 171

Le témoin au cadran s’allume de manière fixe (conjointement
au message affiché à l’écran et à un message sonore) pour
indiquer la température excessive de l’huile de B.V.
automatique.
PRÉSENCE POSSIBLE DE VERGLAS SUR
LA ROUTE
Quand la température extérieure atteint ou est inférieure
à 3 °C, l’indication de la température extérieure clignote pour
signaler la présence possible de verglas sur la route.
L’écran affiche un message dédié (uniquement pour
les versions avec écran multifonction).
AUTONOMIE LIMITÉE
(versions avec écran multifonction)
Le message dédié apparaît à l’écran pour informer l’utilisateur
que l’autonomie du véhicule est inférieure à 50 km.
LIMITE DE VITESSE DÉPASSÉE
Le message dédié apparaît à l’écran quand le véhicule dépasse
la valeur de limite de vitesse définie (voir « Écran
multifonction » au chapitre « Connaissance du véhicule »).
172
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

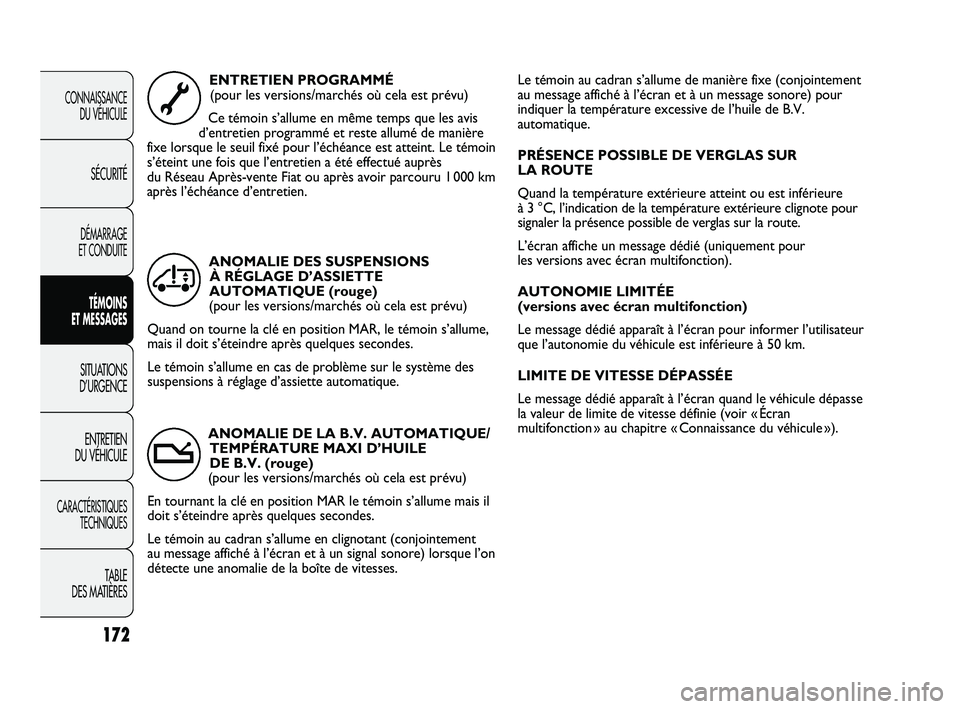

ENTRETIEN PROGRAMMÉ
(pour les versions/marchés où cela est prévu)
Ce témoin s’allume en même temps que les avis
d’entretien programmé et reste allumé de manière
fixe lorsque le seuil fixé pour l’échéance est atteint. Le témoin
s’éteint une fois que l’entretien a été effectué auprès
du Réseau Après-vente Fiat ou après avoir parcouru 1 000 km
après l’échéance d’entretien.
õ
ANOMALIE DE LA B.V. AUTOMATIQUE/
TEMPÉRATURE MAXI D’HUILE
DE B.V. (rouge)
(pour les versions/marchés où cela est prévu)
En tournant la clé en position MAR le témoin s’allume mais il
doit s’éteindre après quelques secondes.
Le témoin au cadran s’allume en clignotant (conjointement
au message affiché à l’écran et à un signal sonore) lorsque l’on
détecte une anomalie de la boîte de vitesses.ANOMALIE DES SUSPENSIONS
À RÉGLAGE D’ASSIETTE
AUTOMATIQUE (rouge)
(pour les versions/marchés où cela est prévu)
Quand on tourne la clé en position MAR, le témoin s’allume,
mais il doit s’éteindre après quelques secondes.
Le témoin s’allume en cas de problème sur le système des
suspensions à réglage d’assiette automatique.
Œ
t
161-172 DUCATO LUM FR 7ed 6/23/10 2:12 PM Page 172

173
F0N0075mfig. 163F0N0076mfig. 164
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

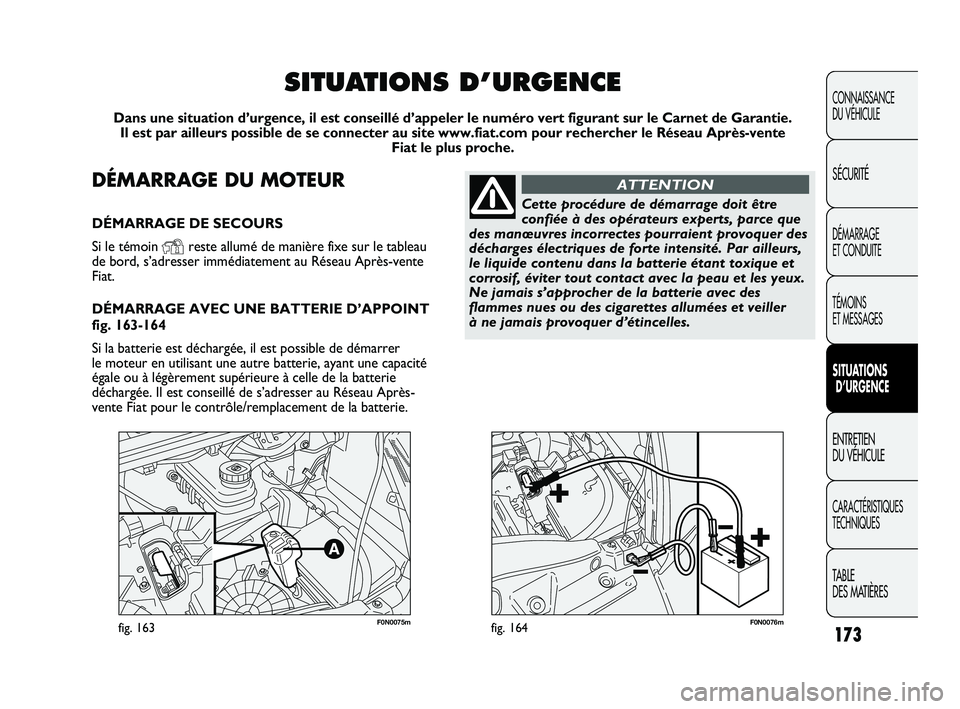

DÉMARRAGE DU MOTEUR
DÉMARRAGE DE SECOURS
Si le témoin
Yreste allumé de manière fixe sur le tableau
de bord, s’adresser immédiatement au Réseau Après-vente
Fiat.
DÉMARRAGE AVEC UNE BATTERIE D’APPOINT
fig. 163-164
Si la batterie est déchargée, il est possible de démarrer
le moteur en utilisant une autre batterie, ayant une capacité
égale ou à légèrement supérieure à celle de la batterie
déchargée. Il est conseillé de s’adresser au Réseau Après-
vente Fiat pour le contrôle/remplacement de la batterie.
SITUATIONS D’URGENCE
Dans une situation d’urgence, il est conseillé d’appeler le numéro vert figurant sur le Carnet de Garantie.
Il est par ailleurs possible de se connecter au site www.fiat.com pour rechercher le Réseau Après-vente
Fiat le plus proche.
Cette procédure de démarrage doit être
confiée à des opérateurs experts, parce que
des manœuvres incorrectes pourraient provoquer des
décharges électriques de forte intensité. Par ailleurs,
le liquide contenu dans la batterie étant toxique et
corrosif, éviter tout contact avec la peau et les yeux.
Ne jamais s’approcher de la batterie avec des
flammes nues ou des cigarettes allumées et veiller
à ne jamais provoquer d’étincelles.
ATTENTION
173-206 DUCATO LUM FR 8ed 27-10-2010 15:40 Pagina 173

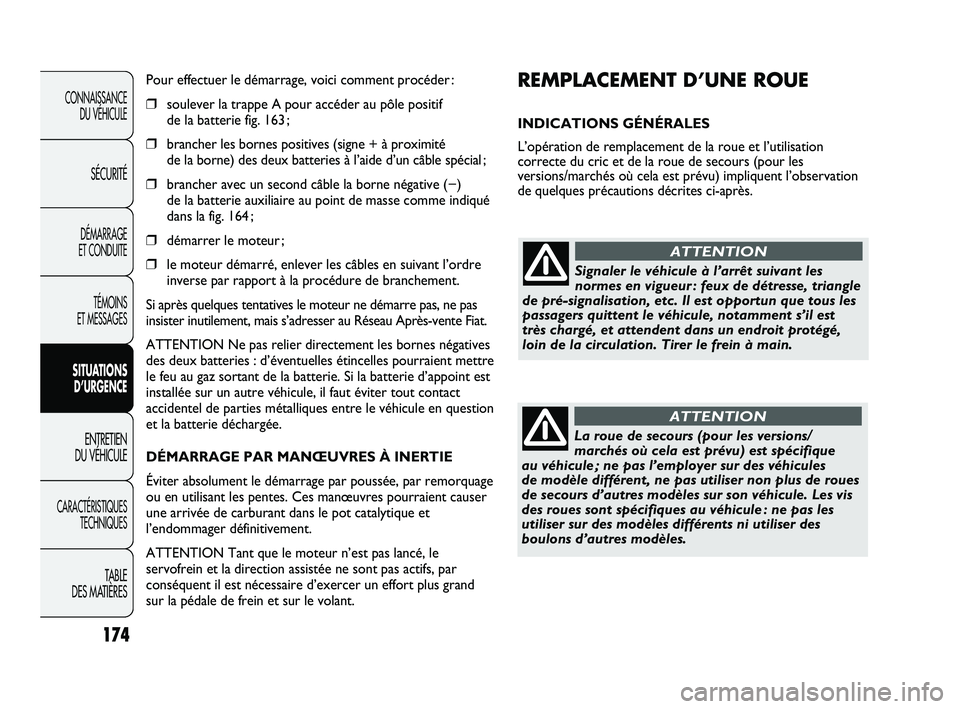

174
REMPLACEMENT D’UNE ROUE
INDICATIONS GÉNÉRALES
L’opération de remplacement de la roue et l’utilisation
correcte du cric et de la roue de secours (pour les
versions/marchés où cela est prévu) impliquent l’observation
de quelques précautions décrites ci-après. Pour effectuer le démarrage, voici comment procéder :
❒soulever la trappe A pour accéder au pôle positif
de la batterie fig. 163 ;
❒brancher les bornes positives (signe + à proximité
de la borne) des deux batteries à l’aide d’un câble spécial ;
❒brancher avec un second câble la borne négative (−)
de la batterie auxiliaire au point de masse comme indiqué
dans la fig. 164 ;
❒démarrer le moteur ;
❒le moteur démarré, enlever les câbles en suivant l’ordre
inverse par rapport à la procédure de branchement.
Si après quelques tentatives le moteur ne démarre pas, ne pas
insister inutilement, mais s’adresser au Réseau Après-vente Fiat.
ATTENTION Ne pas relier directement les bornes négatives
des deux batteries : d’éventuelles étincelles pourraient mettre
le feu au gaz sortant de la batterie. Si la batterie d’appoint est
installée sur un autre véhicule, il faut éviter tout contact
accidentel de parties métalliques entre le véhicule en question
et la batterie déchargée.
DÉMARRAGE PAR MANŒUVRES À INERTIE
Éviter absolument le démarrage par poussée, par remorquage
ou en utilisant les pentes. Ces manœuvres pourraient causer
une arrivée de carburant dans le pot catalytique et
l’endommager définitivement.
ATTENTION Tant que le moteur n’est pas lancé, le
servofrein et la direction assistée ne sont pas actifs, par
conséquent il est nécessaire d’exercer un effort plus grand
sur la pédale de frein et sur le volant.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Signaler le véhicule à l’arrêt suivant les
normes en vigueur : feux de détresse, triangle
de pré-signalisation, etc. Il est opportun que tous les
passagers quittent le véhicule, notamment s’il est
très chargé, et attendent dans un endroit protégé,
loin de la circulation. Tirer le frein à main.
ATTENTION
La roue de secours (pour les versions/
marchés où cela est prévu) est spécifique
au véhicule ; ne pas l’employer sur des véhicules
de modèle différent, ne pas utiliser non plus de roues
de secours d’autres modèles sur son véhicule. Les vis
des roues sont spécifiques au véhicule : ne pas les
utiliser sur des modèles différents ni utiliser des
boulons d’autres modèles.
ATTENTION
173-206 DUCATO LUM FR 8ed 27-10-2010 15:40 Pagina 174

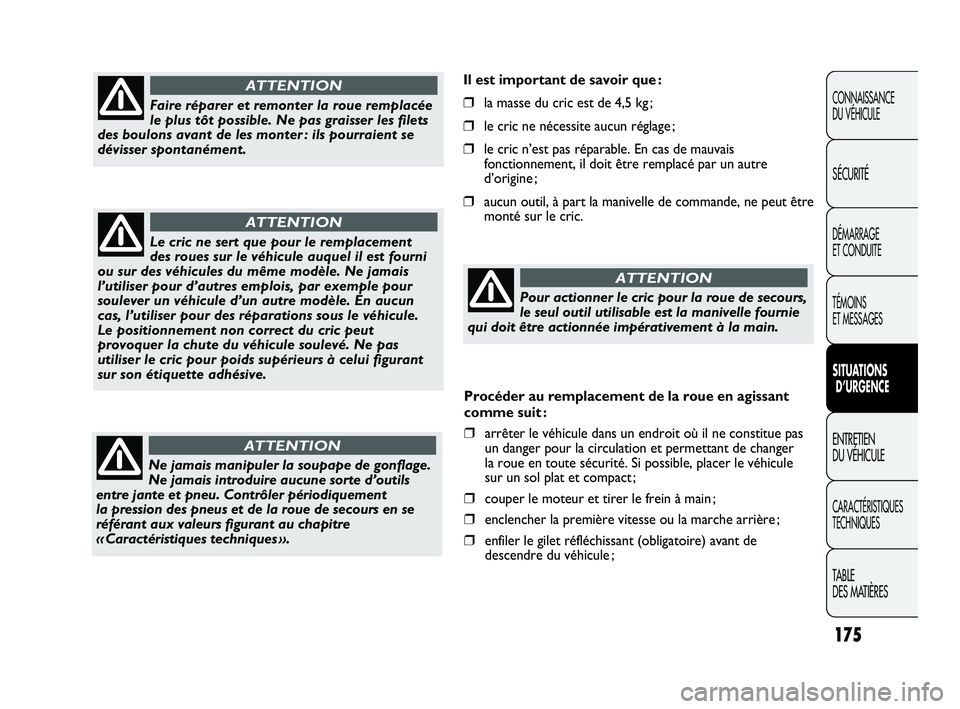

175
Il est important de savoir que :
❒la masse du cric est de 4,5 kg ;
❒le cric ne nécessite aucun réglage ;
❒le cric n’est pas réparable. En cas de mauvais
fonctionnement, il doit être remplacé par un autre
d’origine ;
❒aucun outil, à part la manivelle de commande, ne peut être
monté sur le cric.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Faire réparer et remonter la roue remplacée
le plus tôt possible. Ne pas graisser les filets
des boulons avant de les monter : ils pourraient se
dévisser spontanément.
ATTENTION
Le cric ne sert que pour le remplacement
des roues sur le véhicule auquel il est fourni
ou sur des véhicules du même modèle. Ne jamais
l’utiliser pour d’autres emplois, par exemple pour
soulever un véhicule d’un autre modèle. En aucun
cas, l’utiliser pour des réparations sous le véhicule.
Le positionnement non correct du cric peut
provoquer la chute du véhicule soulevé. Ne pas
utiliser le cric pour poids supérieurs à celui figurant
sur son étiquette adhésive.
ATTENTION
Ne jamais manipuler la soupape de gonflage.
Ne jamais introduire aucune sorte d’outils
entre jante et pneu. Contrôler périodiquement
la pression des pneus et de la roue de secours en se
référant aux valeurs figurant au chapitre
« Caractéristiques techniques ».
ATTENTION
Pour actionner le cric pour la roue de secours,
le seul outil utilisable est la manivelle fournie
qui doit être actionnée impérativement à la main.
ATTENTION
Procéder au remplacement de la roue en agissant
comme suit :
❒arrêter le véhicule dans un endroit où il ne constitue pas
un danger pour la circulation et permettant de changer
la roue en toute sécurité. Si possible, placer le véhicule
sur un sol plat et compact ;
❒couper le moteur et tirer le frein à main ;
❒enclencher la première vitesse ou la marche arrière ;
❒enfiler le gilet réfléchissant (obligatoire) avant de
descendre du véhicule ;
173-206 DUCATO LUM FR 8ed 27-10-2010 15:40 Pagina 175
