2009 FIAT DUCATO Notice d'entretien (in French)

216
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

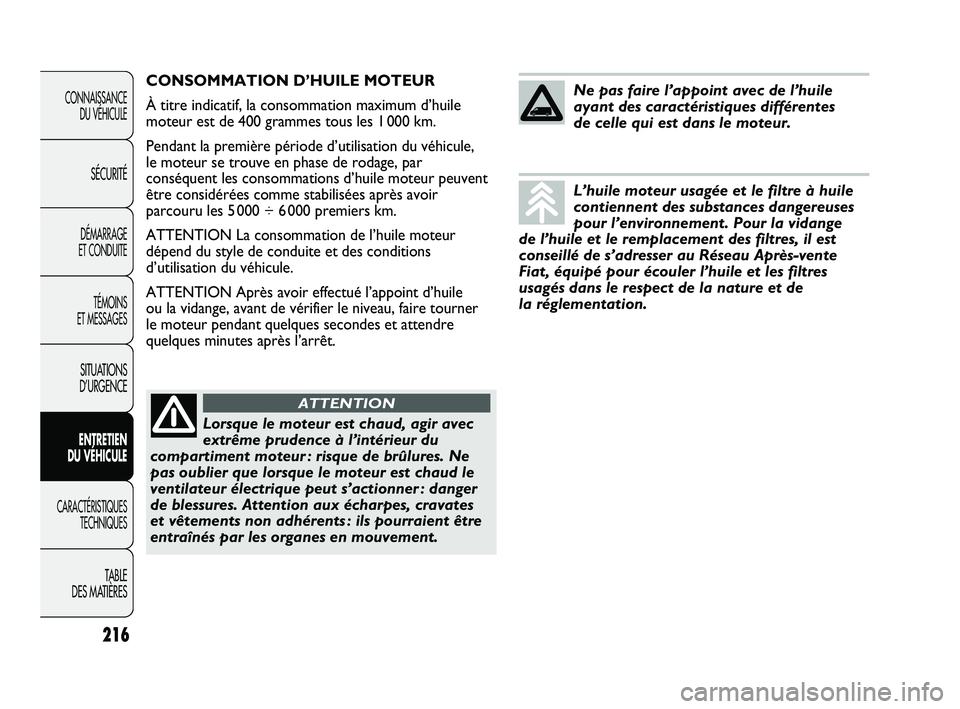

CONSOMMATION D’HUILE MOTEUR
À titre indicatif, la consommation maximum d’huile
moteur est de 400 grammes tous les 1 000 km.
Pendant la première période d’utilisation du véhicule,
le moteur se trouve en phase de rodage, par
conséquent les consommations d’huile moteur peuvent
être considérées comme stabilisées après avoir
parcouru les 5 000 ÷ 6 000 premiers km.
ATTENTION La consommation de l’huile moteur
dépend du style de conduite et des conditions
d’utilisation du véhicule.
ATTENTION Après avoir effectué l’appoint d’huile
ou la vidange, avant de vérifier le niveau, faire tourner
le moteur pendant quelques secondes et attendre
quelques minutes après l’arrêt.
Lorsque le moteur est chaud, agir avec
extrême prudence à l’intérieur du
compartiment moteur : risque de brûlures. Ne
pas oublier que lorsque le moteur est chaud le
ventilateur électrique peut s’actionner : danger
de blessures. Attention aux écharpes, cravates
et vêtements non adhérents : ils pourraient être
entraînés par les organes en mouvement.
ATTENTION
Ne pas faire l’appoint avec de l’huile
ayant des caractéristiques différentes
de celle qui est dans le moteur.
L’huile moteur usagée et le filtre à huile
contiennent des substances dangereuses
pour l’environnement. Pour la vidange
de l’huile et le remplacement des filtres, il est
conseillé de s’adresser au Réseau Après-vente
Fiat, équipé pour écouler l’huile et les filtres
usagés dans le respect de la nature et de
la réglementation.
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 216

217
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0103mfig. 227

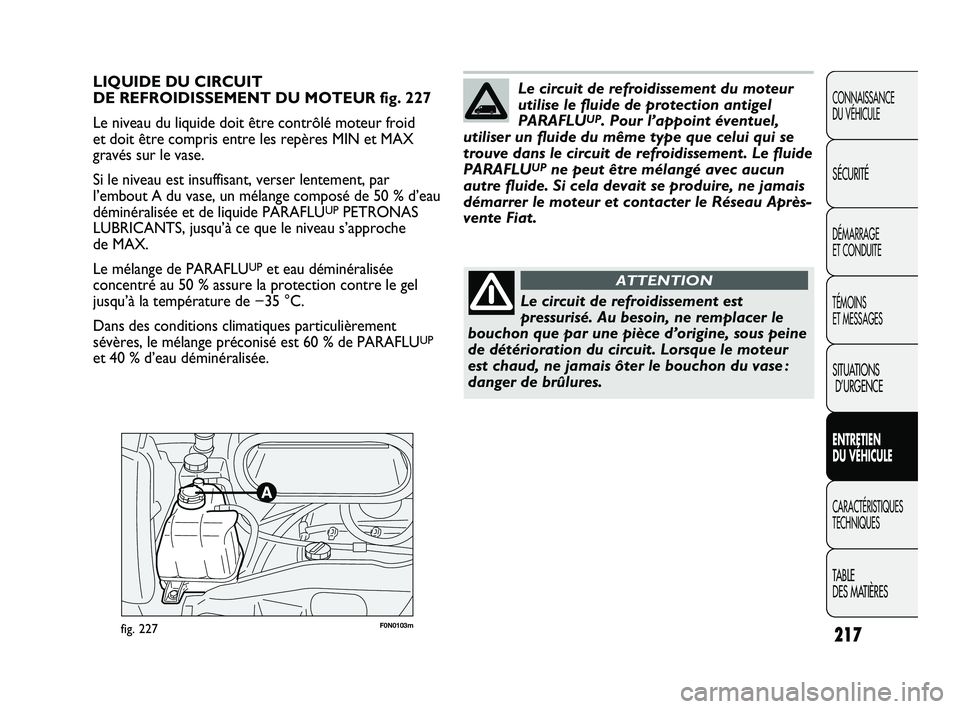

LIQUIDE DU CIRCUIT
DE REFROIDISSEMENT DU MOTEUR fig. 227
Le niveau du liquide doit être contrôlé moteur froid
et doit être compris entre les repères MIN et MAX
gravés sur le vase.
Si le niveau est insuffisant, verser lentement, par
l’embout A du vase, un mélange composé de 50 % d’eau
déminéralisée et de liquide PARAFLU
UPPETRONAS
LUBRICANTS, jusqu’à ce que le niveau s’approche
de MAX.
Le mélange de PARAFLU
UPet eau déminéralisée
concentré au 50 % assure la protection contre le gel
jusqu’à la température de −35 °C.
Dans des conditions climatiques particulièrement
sévères, le mélange préconisé est 60 % de PARAFLU
UP
et 40 % d’eau déminéralisée.
Le circuit de refroidissement du moteur
utilise le fluide de protection antigel
PARAFLU
UP. Pour l’appoint éventuel,
utiliser un fluide du même type que celui qui se
trouve dans le circuit de refroidissement. Le fluide
PARAFLU
UPne peut être mélangé avec aucun
autre fluide. Si cela devait se produire, ne jamais
démarrer le moteur et contacter le Réseau Après-
vente Fiat.
Le circuit de refroidissement est
pressurisé. Au besoin, ne remplacer le
bouchon que par une pièce d’origine, sous peine
de détérioration du circuit. Lorsque le moteur
est chaud, ne jamais ôter le bouchon du vase :
danger de brûlures.
ATTENTION
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 217

F0N0105mfig. 228218
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

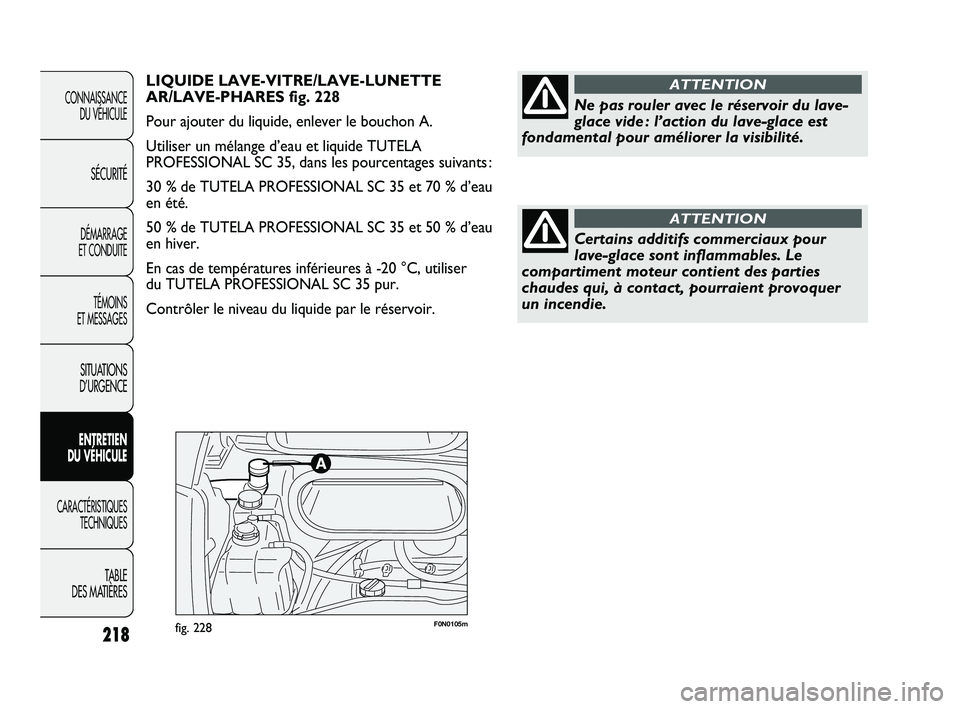

LIQUIDE LAVE-VITRE/LAVE-LUNETTE
AR/LAVE-PHARES fig. 228
Pour ajouter du liquide, enlever le bouchon A.
Utiliser un mélange d’eau et liquide TUTELA
PROFESSIONAL SC 35, dans les pourcentages suivants :
30 % de TUTELA PROFESSIONAL SC 35 et 70 % d’eau
en été.
50 % de TUTELA PROFESSIONAL SC 35 et 50 % d’eau
en hiver.
En cas de températures inférieures à -20 °C, utiliser
du TUTELA PROFESSIONAL SC 35 pur.
Contrôler le niveau du liquide par le réservoir.
Ne pas rouler avec le réservoir du lave-
glace vide : l’action du lave-glace est
fondamental pour améliorer la visibilité.
ATTENTION
Certains additifs commerciaux pour
lave-glace sont inflammables. Le
compartiment moteur contient des parties
chaudes qui, à contact, pourraient provoquer
un incendie.
ATTENTION
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 218

219
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0107mfig. 229

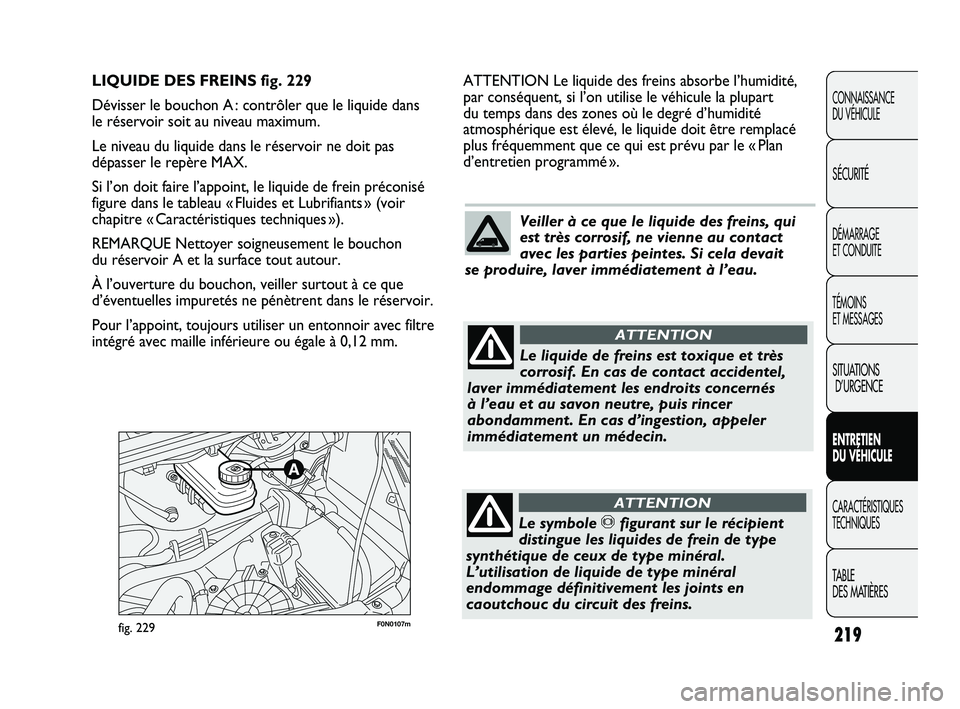

ATTENTION Le liquide des freins absorbe l’humidité,
par conséquent, si l’on utilise le véhicule la plupart
du temps dans des zones où le degré d’humidité
atmosphérique est élevé, le liquide doit être remplacé
plus fréquemment que ce qui est prévu par le « Plan
d’entretien programmé ». LIQUIDE DES FREINS fig. 229
Dévisser le bouchon A : contrôler que le liquide dans
le réservoir soit au niveau maximum.
Le niveau du liquide dans le réservoir ne doit pas
dépasser le repère MAX.
Si l’on doit faire l’appoint, le liquide de frein préconisé
figure dans le tableau « Fluides et Lubrifiants » (voir
chapitre « Caractéristiques techniques »).
REMARQUE Nettoyer soigneusement le bouchon
du réservoir A et la surface tout autour.
À l’ouverture du bouchon, veiller surtout à ce que
d’éventuelles impuretés ne pénètrent dans le réservoir.
Pour l’appoint, toujours utiliser un entonnoir avec filtre
intégré avec maille inférieure ou égale à 0,12 mm.
Veiller à ce que le liquide des freins, qui
est très corrosif, ne vienne au contact
avec les parties peintes. Si cela devait
se produire, laver immédiatement à l’eau.
Le liquide de freins est toxique et très
corrosif. En cas de contact accidentel,
laver immédiatement les endroits concernés
à l’eau et au savon neutre, puis rincer
abondamment. En cas d’ingestion, appeler
immédiatement un médecin.
ATTENTION
Le symbole πfigurant sur le récipient
distingue les liquides de frein de type
synthétique de ceux de type minéral.
L’utilisation de liquide de type minéral
endommage définitivement les joints en
caoutchouc du circuit des freins.
ATTENTION
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 219

F0N0109mfig. 230

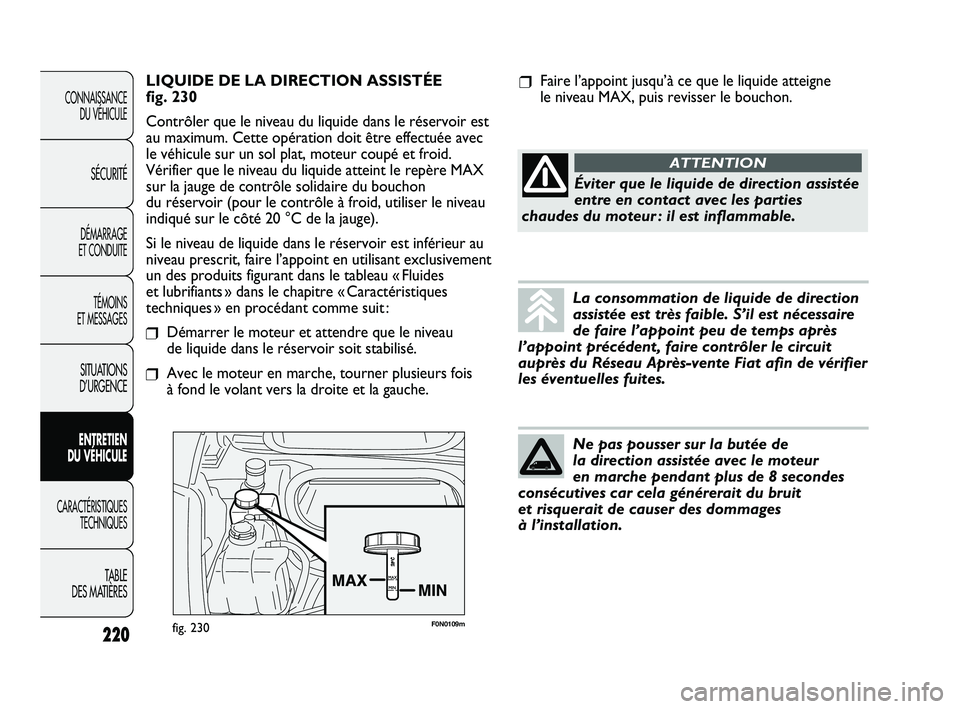

LIQUIDE DE LA DIRECTION ASSISTÉE
fig. 230
Contrôler que le niveau du liquide dans le réservoir est
au maximum. Cette opération doit être effectuée avec
le véhicule sur un sol plat, moteur coupé et froid.
Vérifier que le niveau du liquide atteint le repère MAX
sur la jauge de contrôle solidaire du bouchon
du réservoir (pour le contrôle à froid, utiliser le niveau
indiqué sur le côté 20 °C de la jauge).
Si le niveau de liquide dans le réservoir est inférieur au
niveau prescrit, faire l’appoint en utilisant exclusivement
un des produits figurant dans le tableau « Fluides
et lubrifiants » dans le chapitre « Caractéristiques
techniques » en procédant comme suit :
❒Démarrer le moteur et attendre que le niveau
de liquide dans le réservoir soit stabilisé.
❒Avec le moteur en marche, tourner plusieurs fois
à fond le volant vers la droite et la gauche.
220
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
La consommation de liquide de direction
assistée est très faible. S’il est nécessaire
de faire l’appoint peu de temps après
l’appoint précédent, faire contrôler le circuit
auprès du Réseau Après-vente Fiat afin de vérifier
les éventuelles fuites.
Ne pas pousser sur la butée de
la direction assistée avec le moteur
en marche pendant plus de 8 secondes
consécutives car cela générerait du bruit
et risquerait de causer des dommages
à l’installation.
❒Faire l’appoint jusqu’à ce que le liquide atteigne
le niveau MAX, puis revisser le bouchon.
Éviter que le liquide de direction assistée
entre en contact avec les parties
chaudes du moteur : il est inflammable.
ATTENTION
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 220

221
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0253mfig. 231F0N0254mfig. 232

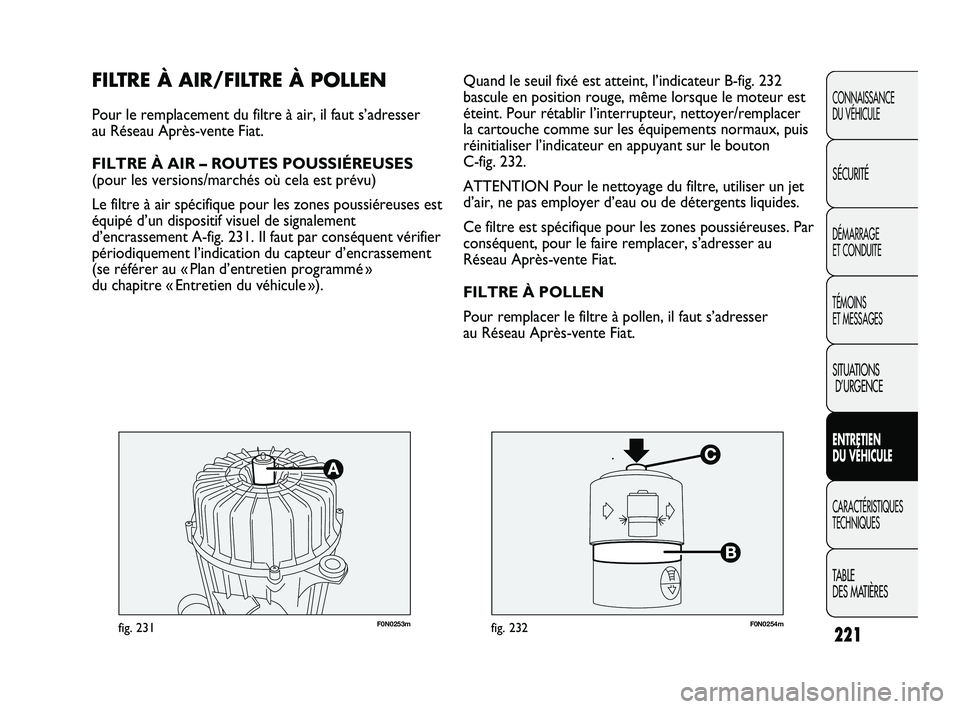

Quand le seuil fixé est atteint, l’indicateur B-fig. 232
bascule en position rouge, même lorsque le moteur est
éteint. Pour rétablir l’interrupteur, nettoyer/remplacer
la cartouche comme sur les équipements normaux, puis
réinitialiser l’indicateur en appuyant sur le bouton
C-fig. 232.
ATTENTION Pour le nettoyage du filtre, utiliser un jet
d’air, ne pas employer d’eau ou de détergents liquides.
Ce filtre est spécifique pour les zones poussiéreuses. Par
conséquent, pour le faire remplacer, s’adresser au
Réseau Après-vente Fiat.
FILTRE À POLLEN
Pour remplacer le filtre à pollen, il faut s’adresser
au Réseau Après-vente Fiat.FILTRE À AIR/FILTRE À POLLEN
Pour le remplacement du filtre à air, il faut s’adresser
au Réseau Après-vente Fiat.
FILTRE À AIR – ROUTES POUSSIÉREUSES
(pour les versions/marchés où cela est prévu)
Le filtre à air spécifique pour les zones poussiéreuses est
équipé d’un dispositif visuel de signalement
d’encrassement A-fig. 231. Il faut par conséquent vérifier
périodiquement l’indication du capteur d’encrassement
(se référer au « Plan d’entretien programmé »
du chapitre « Entretien du véhicule »).
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 221

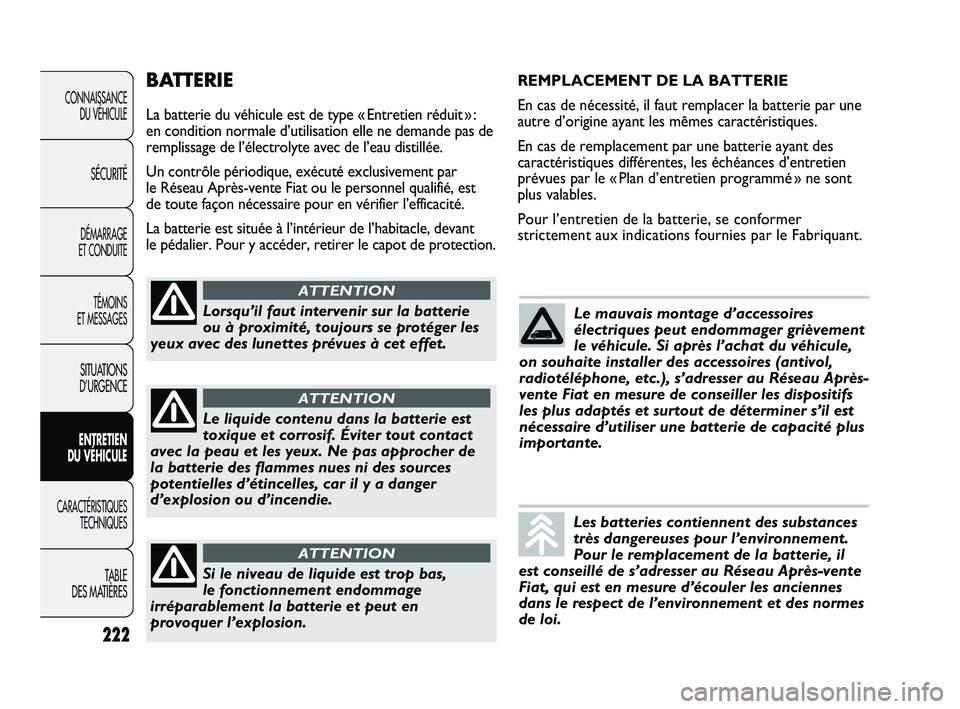

BATTERIE
La batterie du véhicule est de type « Entretien réduit » :
en condition normale d’utilisation elle ne demande pas de
remplissage de l’électrolyte avec de l’eau distillée.
Un contrôle périodique, exécuté exclusivement par
le Réseau Après-vente Fiat ou le personnel qualifié, est
de toute façon nécessaire pour en vérifier l’efficacité.
La batterie est située à l’intérieur de l’habitacle, devant
le pédalier. Pour y accéder, retirer le capot de protection.
222
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Lorsqu’il faut intervenir sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet.
ATTENTION
Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact
avec la peau et les yeux. Ne pas approcher de
la batterie des flammes nues ni des sources
potentielles d’étincelles, car il y a danger
d’explosion ou d’incendie.
ATTENTION
Si le niveau de liquide est trop bas,
le fonctionnement endommage
irréparablement la batterie et peut en
provoquer l’explosion.
ATTENTION
REMPLACEMENT DE LA BATTERIE
En cas de nécessité, il faut remplacer la batterie par une
autre d’origine ayant les mêmes caractéristiques.
En cas de remplacement par une batterie ayant des
caractéristiques différentes, les échéances d’entretien
prévues par le « Plan d’entretien programmé » ne sont
plus valables.
Pour l’entretien de la batterie, se conformer
strictement aux indications fournies par le Fabriquant.
Le mauvais montage d’accessoires
électriques peut endommager grièvement
le véhicule. Si après l’achat du véhicule,
on souhaite installer des accessoires (antivol,
radiotéléphone, etc.), s’adresser au Réseau Après-
vente Fiat en mesure de conseiller les dispositifs
les plus adaptés et surtout de déterminer s’il est
nécessaire d’utiliser une batterie de capacité plus
importante.
Les batteries contiennent des substances
très dangereuses pour l’environnement.
Pour le remplacement de la batterie, il
est conseillé de s’adresser au Réseau Après-vente
Fiat, qui est en mesure d’écouler les anciennes
dans le respect de l’environnement et des normes
de loi.
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 222

223
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

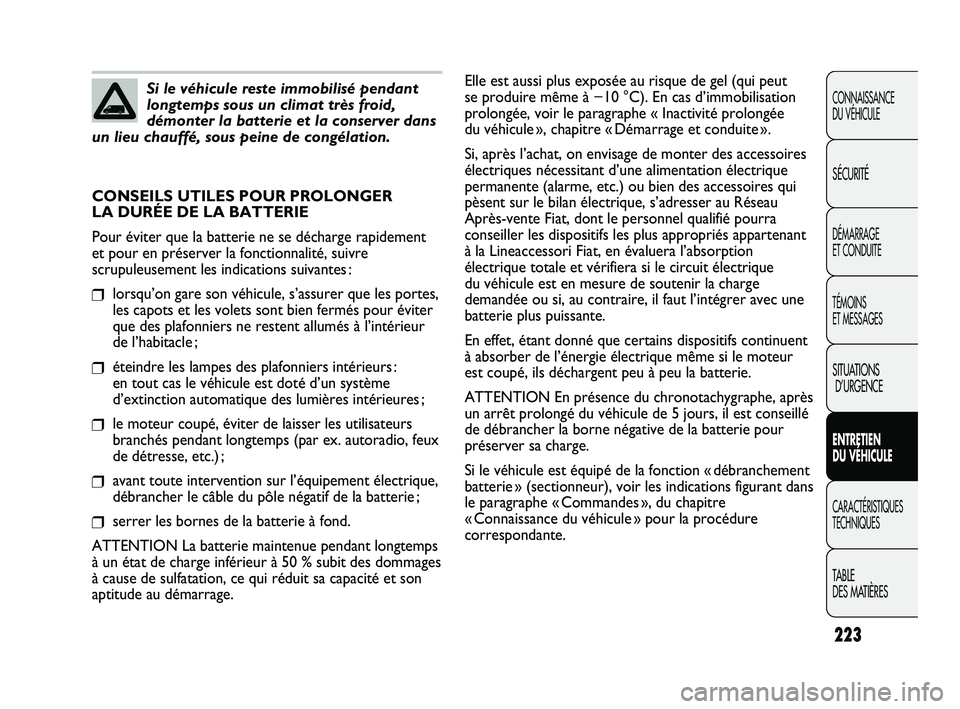

Si le véhicule reste immobilisé pendant
longtemps sous un climat très froid,
démonter la batterie et la conserver dans
un lieu chauffé, sous peine de congélation.
CONSEILS UTILES POUR PROLONGER
LA DURÉE DE LA BATTERIE
Pour éviter que la batterie ne se décharge rapidement
et pour en préserver la fonctionnalité, suivre
scrupuleusement les indications suivantes :
❒lorsqu’on gare son véhicule, s’assurer que les portes,
les capots et les volets sont bien fermés pour éviter
que des plafonniers ne restent allumés à l’intérieur
de l’habitacle ;
❒éteindre les lampes des plafonniers intérieurs :
en tout cas le véhicule est doté d’un système
d’extinction automatique des lumières intérieures ;
❒le moteur coupé, éviter de laisser les utilisateurs
branchés pendant longtemps (par ex. autoradio, feux
de détresse, etc.) ;
❒avant toute intervention sur l’équipement électrique,
débrancher le câble du pôle négatif de la batterie ;
❒serrer les bornes de la batterie à fond.
ATTENTION La batterie maintenue pendant longtemps
à un état de charge inférieur à 50 % subit des dommages
à cause de sulfatation, ce qui réduit sa capacité et son
aptitude au démarrage.Elle est aussi plus exposée au risque de gel (qui peut
se produire même à −10 °C). En cas d’immobilisation
prolongée, voir le paragraphe « Inactivité prolongée
du véhicule », chapitre « Démarrage et conduite ».
Si, après l’achat, on envisage de monter des accessoires
électriques nécessitant d’une alimentation électrique
permanente (alarme, etc.) ou bien des accessoires qui
pèsent sur le bilan électrique, s’adresser au Réseau
Après-vente Fiat, dont le personnel qualifié pourra
conseiller les dispositifs les plus appropriés appartenant
à la Lineaccessori Fiat, en évaluera l’absorption
électrique totale et vérifiera si le circuit électrique
du véhicule est en mesure de soutenir la charge
demandée ou si, au contraire, il faut l’intégrer avec une
batterie plus puissante.
En effet, étant donné que certains dispositifs continuent
à absorber de l’énergie électrique même si le moteur
est coupé, ils déchargent peu à peu la batterie.
ATTENTION En présence du chronotachygraphe, après
un arrêt prolongé du véhicule de 5 jours, il est conseillé
de débrancher la borne négative de la batterie pour
préserver sa charge.
Si le véhicule est équipé de la fonction « débranchement
batterie » (sectionneur), voir les indications figurant dans
le paragraphe « Commandes », du chapitre
« Connaissance du véhicule » pour la procédure
correspondante.
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 223
