2009 FIAT DUCATO Notice d'entretien (in French)

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●

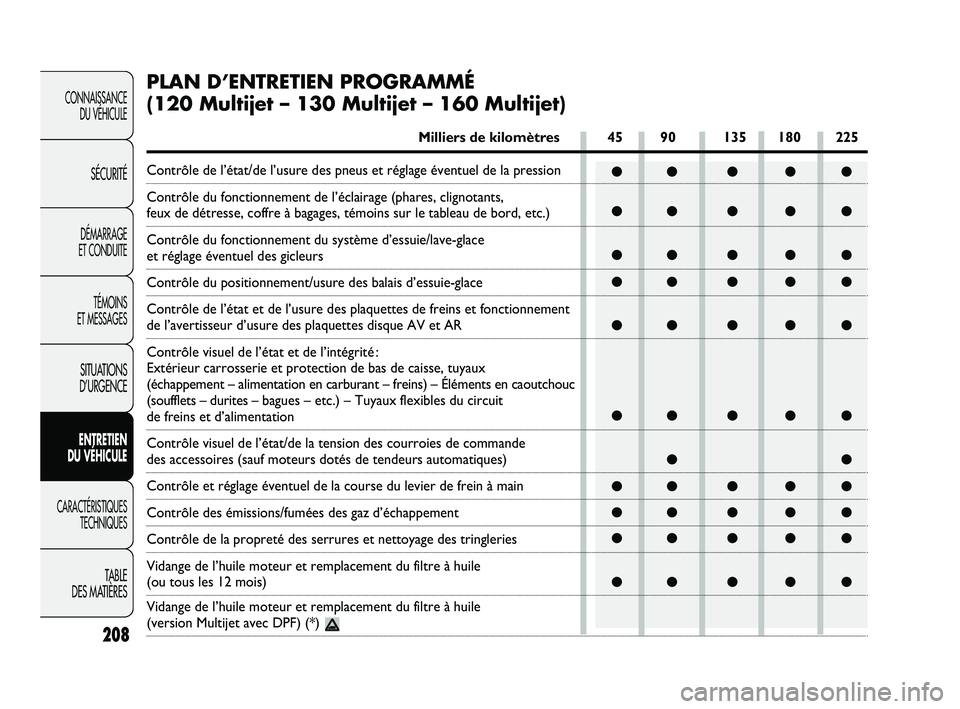

PLAN D’ENTRETIEN PROGRAMMÉ
(120 Multijet – 130 Multijet – 160 Multijet)
Milliers de kilomètres 45 90 135 180 225
Contrôle de l’état/de l’usure des pneus et réglage éventuel de la pression
Contrôle du fonctionnement de l’éclairage (phares, clignotants,
feux de détresse, coffre à bagages, témoins sur le tableau de bord, etc.)
Contrôle du fonctionnement du système d’essuie/lave-glace
et réglage éventuel des gicleurs
Contrôle du positionnement/usure des balais d’essuie-glace
Contrôle de l’état et de l’usure des plaquettes de freins et fonctionnement
de l’avertisseur d’usure des plaquettes disque AV et AR
Contrôle visuel de l’état et de l’intégrité :
Extérieur carrosserie et protection de bas de caisse, tuyaux
(échappement – alimentation en carburant – freins) – Éléments en caoutchouc
(soufflets – durites – bagues – etc.) – Tuyaux flexibles du circuit
de freins et d’alimentation
Contrôle visuel de l’état/de la tension des courroies de commande
des accessoires (sauf moteurs dotés de tendeurs automatiques)
Contrôle et réglage éventuel de la course du levier de frein à main
Contrôle des émissions/fumées des gaz d’échappement
Contrôle de la propreté des serrures et nettoyage des tringleries
Vidange de l’huile moteur et remplacement du filtre à huile
(ou tous les 12 mois)
Vidange de l’huile moteur et remplacement du filtre à huile
(version Multijet avec DPF) (*) 208
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
207-230 DUCATO LUM FR 7ed 6/23/10 2:08 PM Page 208

●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●
●● ● ● ●
●●
●● ● ● ●

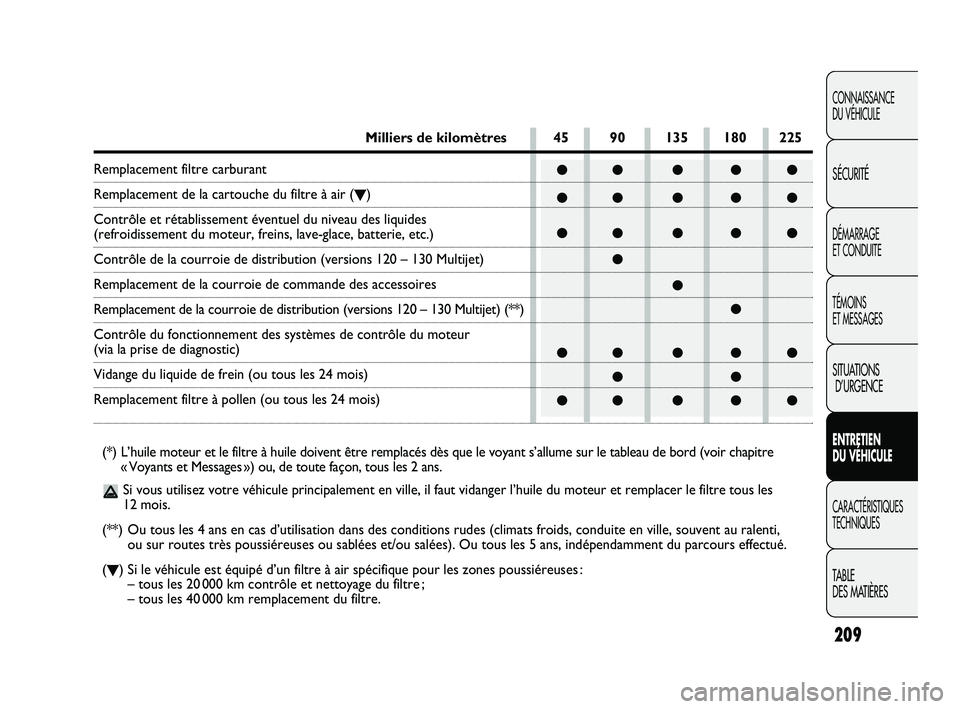

Milliers de kilomètres 45 90 135 180 225
Remplacement filtre carburant
Remplacement de la cartouche du filtre à air (▼)
Contrôle et rétablissement éventuel du niveau des liquides
(refroidissement du moteur, freins, lave-glace, batterie, etc.)
Contrôle de la courroie de distribution (versions 120 – 130 Multijet)
Remplacement de la courroie de commande des accessoires
Remplacement de la courroie de distribution (versions 120 – 130 Multijet) (**)
Contrôle du fonctionnement des systèmes de contrôle du moteur
(via la prise de diagnostic)
Vidange du liquide de frein (ou tous les 24 mois)
Remplacement filtre à pollen (ou tous les 24 mois)
(*) L’huile moteur et le filtre à huile doivent être remplacés dès que le voyant s’allume sur le tableau de bord (voir chapitre
« Voyants et Messages ») ou, de toute façon, tous les 2 ans.
Si vous utilisez votre véhicule principalement en ville, il faut vidanger l’huile du moteur et remplacer le filtre tous les
12 mois.
(**) Ou tous les 4 ans en cas d’utilisation dans des conditions rudes (climats froids, conduite en ville, souvent au ralenti,
ou sur routes très poussiéreuses ou sablées et/ou salées). Ou tous les 5 ans, indépendamment du parcours effectué.
(▼) Si le véhicule est équipé d’un filtre à air spécifique pour les zones poussiéreuses :
– tous les 20 000 km contrôle et nettoyage du filtre ;
– tous les 40 000 km remplacement du filtre.
209
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
207-230 DUCATO LUM FR 7ed 6/23/10 2:08 PM Page 209

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●

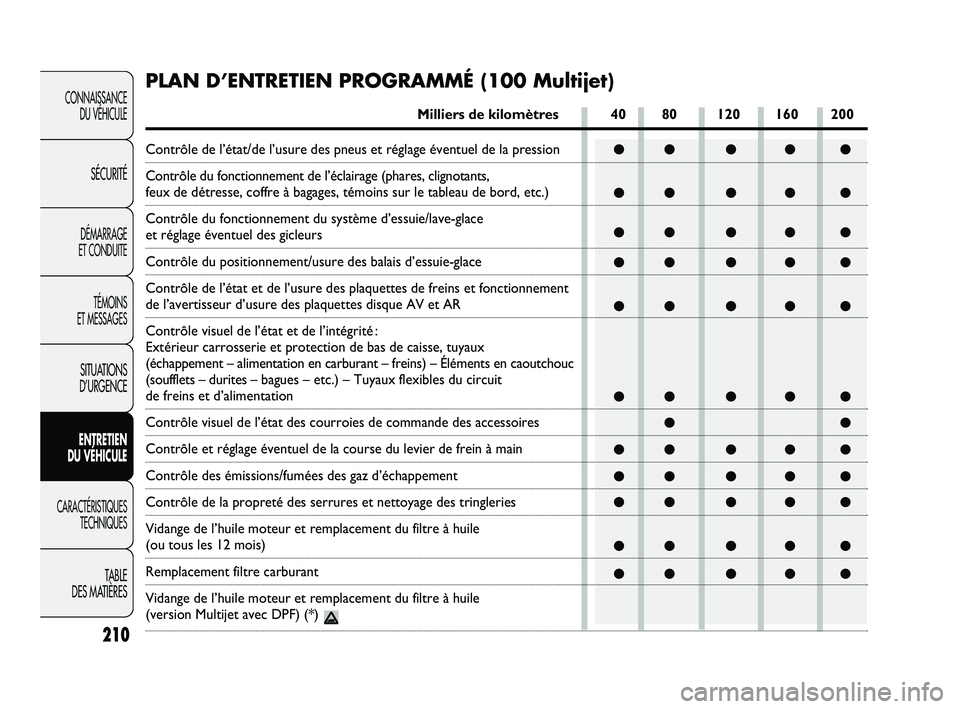

PLAN D’ENTRETIEN PROGRAMMÉ (100 Multijet)
Milliers de kilomètres 40 80 120 160 200
Contrôle de l’état/de l’usure des pneus et réglage éventuel de la pression
Contrôle du fonctionnement de l’éclairage (phares, clignotants,
feux de détresse, coffre à bagages, témoins sur le tableau de bord, etc.)
Contrôle du fonctionnement du système d’essuie/lave-glace
et réglage éventuel des gicleurs
Contrôle du positionnement/usure des balais d’essuie-glace
Contrôle de l’état et de l’usure des plaquettes de freins et fonctionnement
de l’avertisseur d’usure des plaquettes disque AV et AR
Contrôle visuel de l’état et de l’intégrité :
Extérieur carrosserie et protection de bas de caisse, tuyaux
(échappement – alimentation en carburant – freins) – Éléments en caoutchouc
(soufflets – durites – bagues – etc.) – Tuyaux flexibles du circuit
de freins et d’alimentation
Contrôle visuel de l’état des courroies de commande des accessoires
Contrôle et réglage éventuel de la course du levier de frein à main
Contrôle des émissions/fumées des gaz d’échappement
Contrôle de la propreté des serrures et nettoyage des tringleries
Vidange de l’huile moteur et remplacement du filtre à huile
(ou tous les 12 mois)
Remplacement filtre carburant
Vidange de l’huile moteur et remplacement du filtre à huile
(version Multijet avec DPF) (*)
210
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
207-230 DUCATO LUM FR 7ed 6/23/10 2:08 PM Page 210

211
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
●●●●●
●●●●●
●
●●●●●
●●
●●●●●

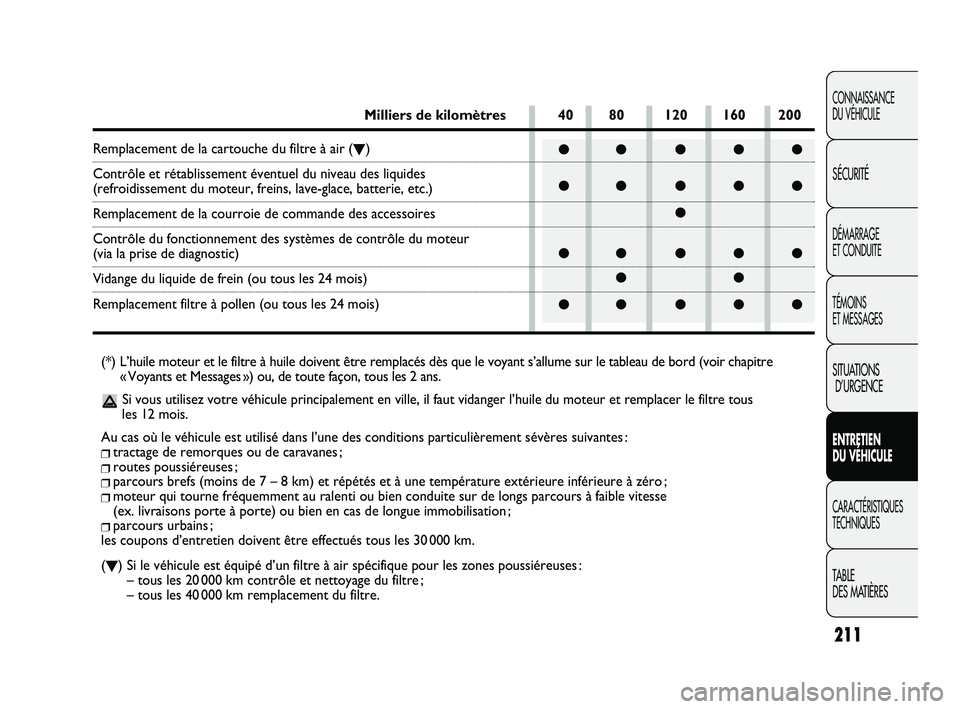

Milliers de kilomètres 40 80 120 160 200
Remplacement de la cartouche du filtre à air (▼)
Contrôle et rétablissement éventuel du niveau des liquides
(refroidissement du moteur, freins, lave-glace, batterie, etc.)
Remplacement de la courroie de commande des accessoires
Contrôle du fonctionnement des systèmes de contrôle du moteur
(via la prise de diagnostic)
Vidange du liquide de frein (ou tous les 24 mois)
Remplacement filtre à pollen (ou tous les 24 mois)
(*) L’huile moteur et le filtre à huile doivent être remplacés dès que le voyant s’allume sur le tableau de bord (voir chapitre
« Voyants et Messages ») ou, de toute façon, tous les 2 ans.
Si vous utilisez votre véhicule principalement en ville, il faut vidanger l’huile du moteur et remplacer le filtre tous
les 12 mois.
Au cas où le véhicule est utilisé dans l’une des conditions particulièrement sévères suivantes :
❒tractage de remorques ou de caravanes ;❒routes poussiéreuses ;❒parcours brefs (moins de 7 – 8 km) et répétés et à une température extérieure inférieure à zéro ;❒moteur qui tourne fréquemment au ralenti ou bien conduite sur de longs parcours à faible vitesse
(ex. livraisons porte à porte) ou bien en cas de longue immobilisation ;
❒parcours urbains ;
les coupons d’entretien doivent être effectués tous les 30 000 km.
(▼) Si le véhicule est équipé d’un filtre à air spécifique pour les zones poussiéreuses :
– tous les 20 000 km contrôle et nettoyage du filtre ;
– tous les 40 000 km remplacement du filtre.
207-230 DUCATO LUM FR 7ed 6/23/10 2:08 PM Page 211

212

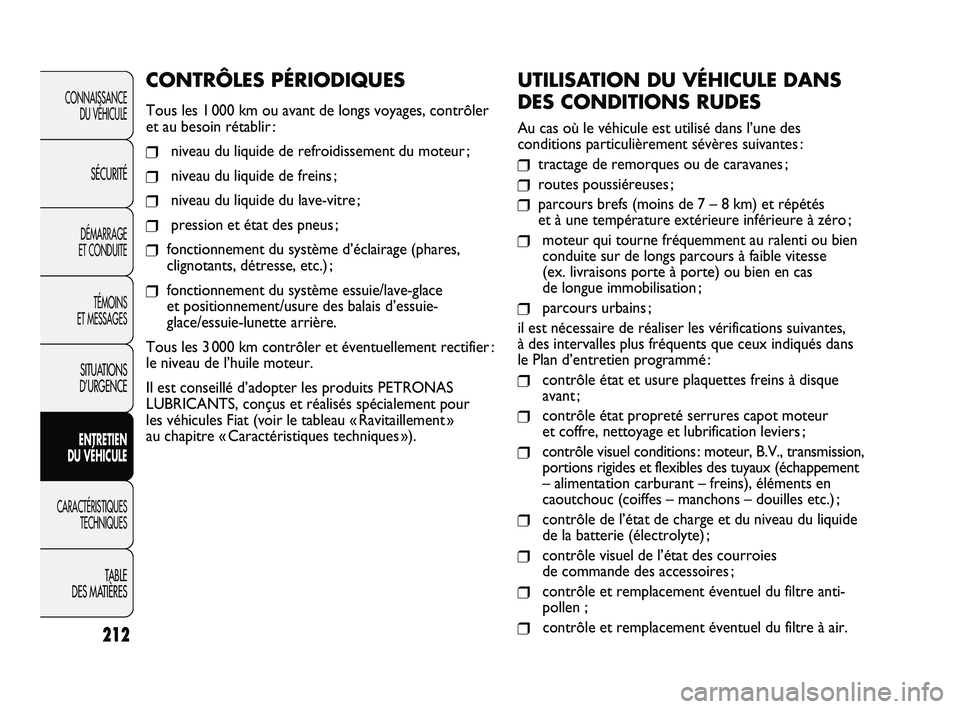

UTILISATION DU VÉHICULE DANS
DES CONDITIONS RUDES
Au cas où le véhicule est utilisé dans l’une des
conditions particulièrement sévères suivantes :
❒tractage de remorques ou de caravanes ;
❒routes poussiéreuses ;
❒parcours brefs (moins de 7 – 8 km) et répétés
et à une température extérieure inférieure à zéro ;
❒moteur qui tourne fréquemment au ralenti ou bien
conduite sur de longs parcours à faible vitesse
(ex. livraisons porte à porte) ou bien en cas
de longue immobilisation ;
❒parcours urbains ;
il est nécessaire de réaliser les vérifications suivantes,
à des intervalles plus fréquents que ceux indiqués dans
le Plan d’entretien programmé :
❒contrôle état et usure plaquettes freins à disque
avant ;
❒contrôle état propreté serrures capot moteur
et coffre, nettoyage et lubrification leviers ;
❒contrôle visuel conditions : moteur, B.V., transmission,
portions rigides et flexibles des tuyaux (échappement
– alimentation carburant – freins), éléments en
caoutchouc (coiffes – manchons – douilles etc.) ;
❒contrôle de l’état de charge et du niveau du liquide
de la batterie (électrolyte) ;
❒contrôle visuel de l’état des courroies
de commande des accessoires ;
❒contrôle et remplacement éventuel du filtre anti-
pollen ;
❒contrôle et remplacement éventuel du filtre à air.
CONTRÔLES PÉRIODIQUES
Tous les 1 000 km ou avant de longs voyages, contrôler
et au besoin rétablir :
❒niveau du liquide de refroidissement du moteur ;
❒niveau du liquide de freins ;
❒niveau du liquide du lave-vitre ;
❒pression et état des pneus ;
❒fonctionnement du système d’éclairage (phares,
clignotants, détresse, etc.) ;
❒fonctionnement du système essuie/lave-glace
et positionnement/usure des balais d’essuie-
glace/essuie-lunette arrière.
Tous les 3 000 km contrôler et éventuellement rectifier :
le niveau de l’huile moteur.
Il est conseillé d’adopter les produits PETRONAS
LUBRICANTS, conçus et réalisés spécialement pour
les véhicules Fiat (voir le tableau « Ravitaillement »
au chapitre « Caractéristiques techniques »).
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 212

213

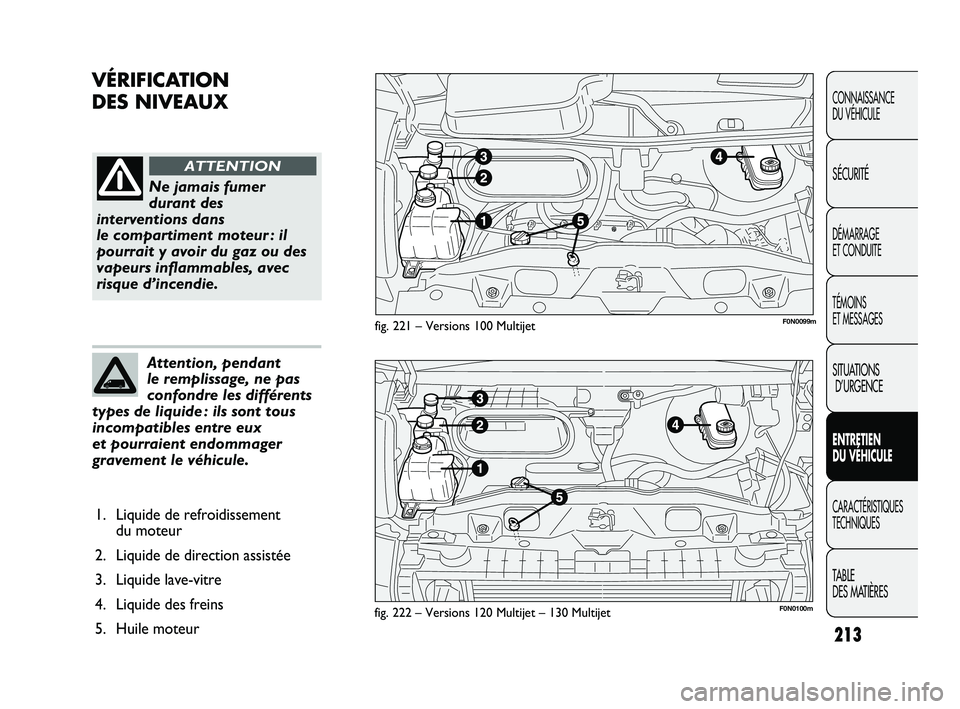

VÉRIFICATION
DES NIVEAUX
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
fig. 221 – Versions 100 Multijet
fig. 222 – Versions 120 Multijet – 130 Multijet
Ne jamais fumer
durant des
interventions dans
le compartiment moteur : il
pourrait y avoir du gaz ou des
vapeurs inflammables, avec
risque d’incendie.
ATTENTION
Attention, pendant
le remplissage, ne pas
confondre les différents
types de liquide : ils sont tous
incompatibles entre eux
et pourraient endommager
gravement le véhicule.
1. Liquide de refroidissement
du moteur
2. Liquide de direction assistée
3. Liquide lave-vitre
4. Liquide des freins
5. Huile moteur
F0N0099m
F0N0100m
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 213

214
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Attention, pendant
le remplissage, ne pas
confondre les différents
types de liquide : ils sont tous
incompatibles entre eux
et pourraient endommager
gravement le véhicule.
1. Liquide de refroidissement du moteur
2. Liquide de direction assistée
3. Liquide lave-vitre
4. Liquide des freins
5. Huile moteur

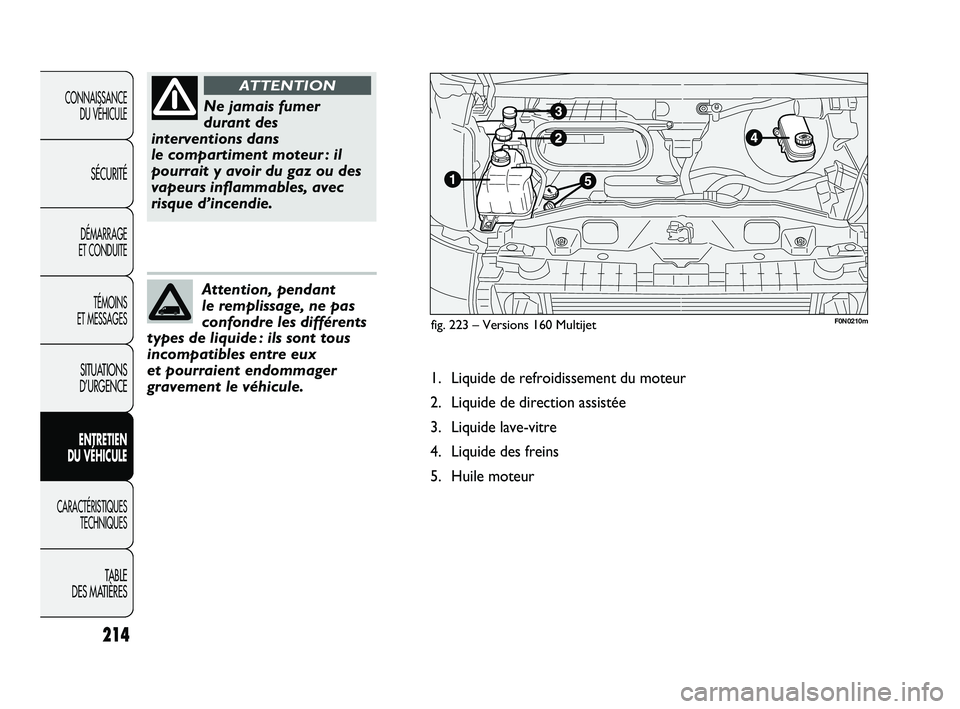

fig. 223 – Versions 160 Multijet
Ne jamais fumer
durant des
interventions dans
le compartiment moteur : il
pourrait y avoir du gaz ou des
vapeurs inflammables, avec
risque d’incendie.
ATTENTION
F0N0210m
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 214

215
F0N0101mfig. 224 – Versions 100 MultijetF0N0211mfig. 226 – Versions 160 Multijet
F0N0102mfig. 225 – Versions 120 – 130 Multijet
Si le niveau d’huile est près ou au-dessous du repère
MIN, faire l’appoint d’huile à travers le goulot de
remplissage A jusqu’au repère MAX.
Le niveau d’huile ne doit jamais dépasser le repère
MAX. HUILE MOTEUR fig. 224-225-226
Le contrôle doit être effectué, le véhicule sur sol plan,
environ 5 minutes après avoir coupé le moteur.
Le niveau d’huile doit être compris entre les repères
MIN et MAX sur la jauge de contrôle B.
L’intervalle entre MIN et MAX correspond à environ
1 litre d’huile.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
207-230 DUCATO LUM FR 7ed 6/23/10 2:09 PM Page 215
