2009 Alfa Romeo Brera/Spider Návod k použití a údržbě (in Czech)

191
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI

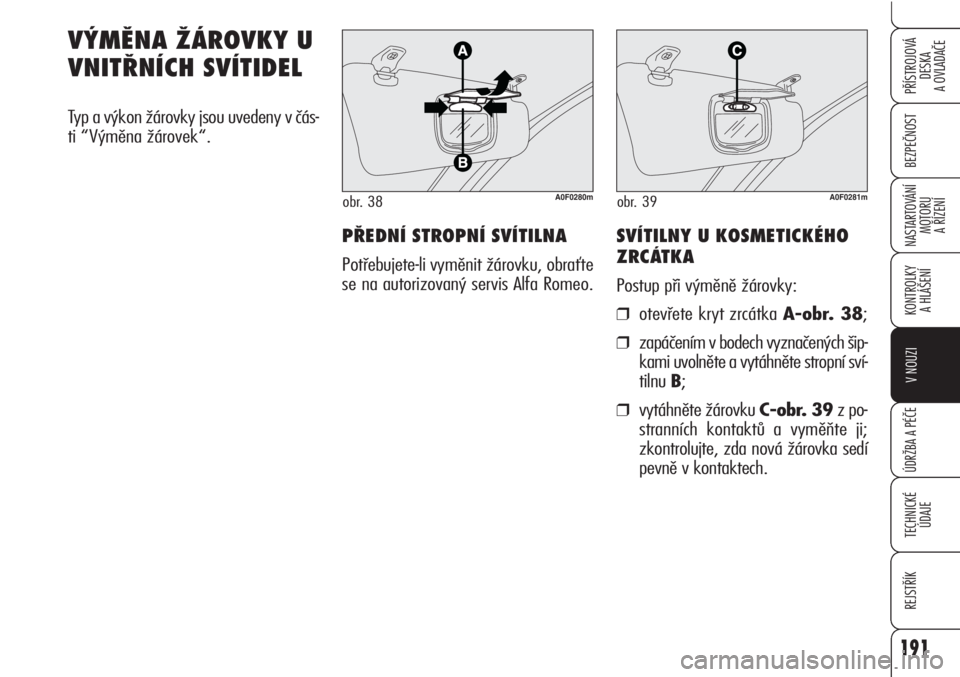

VÝMĚNA ŽÁROVKY U
VNITŘNÍCH SVÍTIDEL
Typ a výkon žárovky jsou uvedeny v čás-
ti “Výměna žárovek“.
PŘEDNÍ STROPNÍ SVÍTILNA
Potřebujete-li vyměnit žárovku, obraťte
se na autorizovaný servis Alfa Romeo.
SVÍTILNY U KOSMETICKÉHO
ZRCÁTKA
Postup při výměně žárovky:
❒otevřete kryt zrcátka A-obr. 38;
❒zapáčením v bodech vyznačených šip-
kami uvolněte a vytáhněte stropní sví-
tilnu B;
❒vytáhněte žárovku C-obr. 39z po-
stranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí
pevně v kontaktech.
A0F0280mobr. 38A0F0281mobr. 39

192
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ❒zavřete kryt B-obr. 41svítidlaB-
obr. 40;
❒nasaďte svítilnu do správné polohy
nejdříve na jedné a pak na druhé
straně, až ucítíte zaklapnutí.
OSVĚTLENÍ ODKLÁDACÍ
SKŘÍŇKY
Postup při výměně žárovky:
❒Otevřete odkládací skříňku;
❒v bodě vyznačeném šipkami uvolně-
te a vytáhněte svítilnu A-obr. 40;
❒zvedněte kryt B-obr. 41a vy-
měňte žárovku namontovanou za-
tlačením;
A0F0172mobr. 40A0F0173mobr. 41
SVÍTIDLO V ZAVAZADLOVÉM
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor;
❒uvolněte svítidlo A-obr. 42zapá-
čením v místě označeném šipkou;
A0F0205mobr. 42

193
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
A0F0204mobr. 43
❒otevřete víko B-obr. 43a vyjmě-
te žárovku po uvolnění z bočních
kontaktů, zasuňte do nich novou žá-
rovku a zkontrolujte, zda je řádně
upevněna;
❒zavřete kryt B;
❒nasaďte svítilnu zpět do správné po-
lohy nejdříve na jedné, a pak na dru-
hé straně, až ucítíte zaklapnutí.
OSVĚTLENÍ NOŽNÍ LIŠTY
Postup při výměně žárovky:
❒Otevřete dveře a zatlačením v mís-
tě, označeném šipkou, vyjměte sví-
tilnu A-obr. 44;
❒zvedněte kryt B-obr. 45a vy-
měňte žárovku namontovanou za-
tlačením;
A0F0075mobr. 44
❒zavřete kryt B-obr. 45svítidlaB-
obr. 44;
❒nasaďte svítilnu zpět do správné po-
lohy nejdříve na jedné a pak na dru-
hé straně, až ucítíte zaklapnutí.
A0F0235mobr. 45

194
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
A0F0119mobr. 46
Nikdy nenahrazuje spá-
lenou pojistku kovový-
mi drátky či podobným
materiálem.
Nová pojistka musí mít
stejnou ampérovou hod-
notu: nezbezpečí požáru.
POZOR
Pokud zasáhne někte-
rá z hlavních pojistek
(MEGA-FUSE, MAXI-FUSE), vy-
hledejte autorizovaný servis
Alfa Romeo. Před výměnou po-
jistky zkontrolujte, zda je klí-
ček vyjmutý ze zapalování
a jsou vypnuté/odpojené všech-
ny elektrické spotřebiče.
POZOR
Při opětném přerušení
pojistky vyhledejte au-
torizovaný servis Alfa Romeo.
POZOR
VÝMĚNA POJISTEK
ZÁKLADNÍ INFORMACE
Pojistky chrání elektrický rozvod. Zasa-
hují při závadě nebo neodborném zá-
sahu do rozvodu.
Pokud některé zařízení nefunguje, zkon-
trolujte nejdříve příslušnou pojistku. Vo-
dič pojistky nesmí být přerušený. Pokud
je přerušený, je třeba vyměnit přepále-
nou pojistku za novou se stejnou jme-
novitou proudovou hodnotou (stejné
barvy).
A:neporušená pojistka
B:Pojistka s přerušeným vodicím prv-
kem.
Při výměně pojistky použijte kleštičky C
uchycené na pojistkové skříňce u palubní
desky.
Pokud se přepálí ně-
která hlavní pojistka
(systém airbagů, brzdová sou-
stava), pohonného systému
(systém motoru, systém spoj-
ky) nebo systému řízení, ob-
raťte se na autorizovaný ser-
vis Alfa Romeo.
POZOR

195
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
PŘÍSTUP K POJISTKÁM
Pojistky jsou ve vozidle seskupeny ve čty-
řech skříňkách; jedna je umístěna v palub-
ní desce, jedna na plusovém pólu baterie,
jedna vedle baterie a jedna v zavazadlo-
vém prostoru (na levé straně).
Pojistková skříňka v palubní
desce
Pro přístup k pojistkám vyšroubujte šroub
A-obr. 47a odstraňte obložení B.
A0F0157mobr. 47
A0F0124mobr. 48

196
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍPojistková skříňka na
plusovém pólu baterie
Uvolněte upevňovací pružiny A-obr. 49
a sejměte ochranný kryt B.
A0F0126mobr. 49
A0F0125mobr. 50

197
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍ
V NOUZI
Pojistková skříňka
u baterie
Vyšroubujte oba šrouby A-obr. 51
a sejměte ochranný kryt B.
A0F0128mobr. 51
A0F0123mobr. 52

198
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLADAČE
NASTARTOVÁNÍ
MOTORU
A ŘÍZENÍPojistková skříňka
v zavazadlovém prostoru
obr. 54
Pro přístup k pojistkám je třeba sejmout
kryt A-obr. 53v bodě označeném šip-
kami.
POZN.U některých verzí se pojistko-
vá skříňka nachází pod podlahovou kry-
tinou uprostřed zavazadlového prosto-
ru.
A0F0129mobr. 53
A0F0269mobr. 54
