2008 YAMAHA WR 250F Betriebsanleitungen (in German)

3-4
WARTUNGSINTERVALLE
FEDERBEINKontrollieren und einstellen ●●
Schmieren ●(nach
einer
Fahrt
im Re-
gen) ●Molybdändisulfidfett
Festziehen ●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN Kontrollieren ●●
SCHWINGE Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL Kontrollieren, schmieren und
festziehen ●●
Molybdändisulfidfett
SEITENSTÄNDER Schmieren ●Lithiumseifenfett
LENKKOPF Spiel kontrollieren und festzie-
hen ●●
Reinigen und schmieren ●Lithiumseifenfett
Lager erneuern ●
RÄDER UND REIFEN Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen ●●
Kettenrad-Schraube festziehen ●●
Lager kontrollieren ●
Lager erneuern ●
Schmieren ●Lithiumseifenfett
SEILZÜGE Verlauf und Anschluss kontrol-
lieren ●●
Schmieren ●● Yamaha-Seilzugschmiermittel oder
SAE 10W-30 Motoröl
WARMSTART- UND KUP-
PLUNGSHEBEL Spiel kontrollieren ●
BATTERIE Anschlüsse auf Lockerheit und
Korrosion kontrollieren ●
Bezeichnung
Nach
dem Ein-
fahren Nach
jedem Ren-nen
Nach
jedem
3. Ren- nen
(oder
500 km) Nach
jedem
5. Ren- nen
(oder
1,000 km)
Nach
Bedarf Bemerkungen

3-5

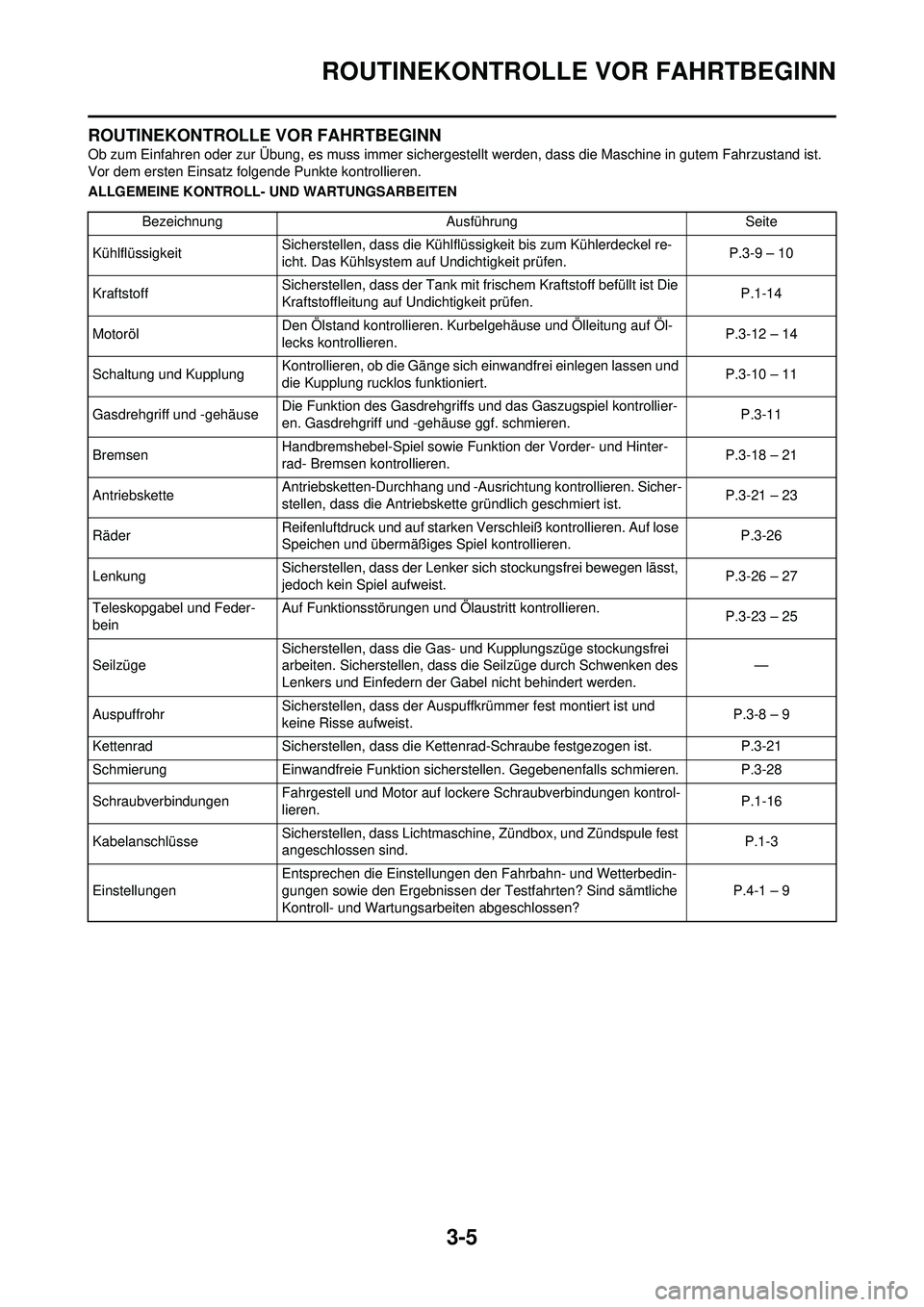

ROUTINEKONTROLLE VOR FAHRTBEGINN
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren oder zur Übung, es muss immer sichergestellt werden, dass die Maschine in gutem Fahrzustand ist.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung AusführungSeite
Kühlflüssigkeit Sicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel re-
icht. Das Kühlsystem auf Undichtigkeit prüfen. P.3-9 – 10
Kraftstoff Sicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.
P.1-14
Motoröl Den Ölstand kontrollieren. Kur
belgehäuse und Ölleitung auf Öl-
lecks kontrollieren. P.3-12 – 14
Schaltung und Kupplung Kontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert. P.3-10 – 11
Gasdrehgriff und -gehäuse Die Funktion des Gasdrehgriffs und das Gaszugspiel kontrollier-
en. Gasdrehgriff und -gehäuse ggf. schmieren.
P.3-11
Bremsen Handbremshebel-Spiel sowie Funktion der Vorder- und Hinter-
rad- Bremsen kontrollieren. P.3-18 – 21
Antriebskette Antriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist. P.3-21 – 23
Räder Reifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren.
P.3-26
Lenkung Sicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist. P.3-26 – 27
Teleskopgabel und Feder-
bein Auf Funktionsstörungen und Öl
austritt kontrollieren.
P.3-23 – 25
Seilzüge Sicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden. —
Auspuffrohr Sicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist. P.3-8 – 9
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. P.3-21
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. P.3-28
Schraubverbindungen Fahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren. P.1-16
Kabelanschlüsse Sicherstellen, dass Lichtmaschine, Zündbox, und Zündspule fest
angeschlossen sind. P.1-3
Einstellungen Entsprechen die Einstellungen
den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen? P.4-1 – 9

3-6
MOTOR
MOTOR
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen Den Kraftstoffhahn auf "OFF" stellen.
Den Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutze (links und rechts) 2
3 Kraftstofftank-Schraube 2
4 Kraftstofftank 1
5 Seitenverkleidung links 1 Luftfiltergehäusedeckel öffnen.
6 Seitenverkleidung rechts 1 Siehe den Abschnitt zum Ausbau.
7 Scheinwerfer-Steckverbinder 1
8 Scheinwerfer 1

3-7
MOTOR
SEITENABDECKUNG
DEMONTIEREN

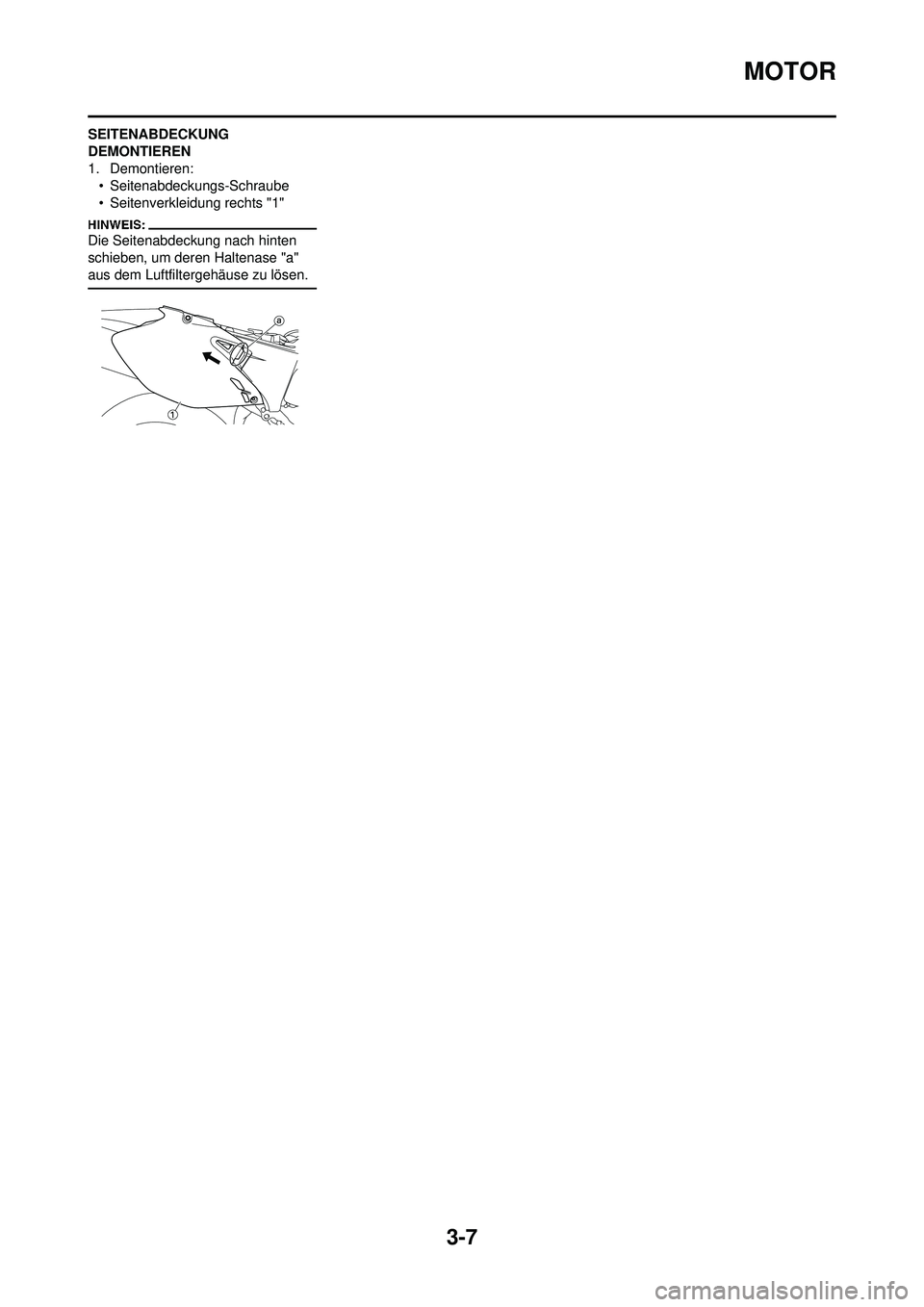

1. Demontieren:• Seitenabdeckungs-Schraube
• Seitenverkleidung rechts "1"
Die Seitenabdeckung nach hinten
schieben, um deren Haltenase "a"
aus dem Luftfiltergehäuse zu lösen.

3-8
MOTOR

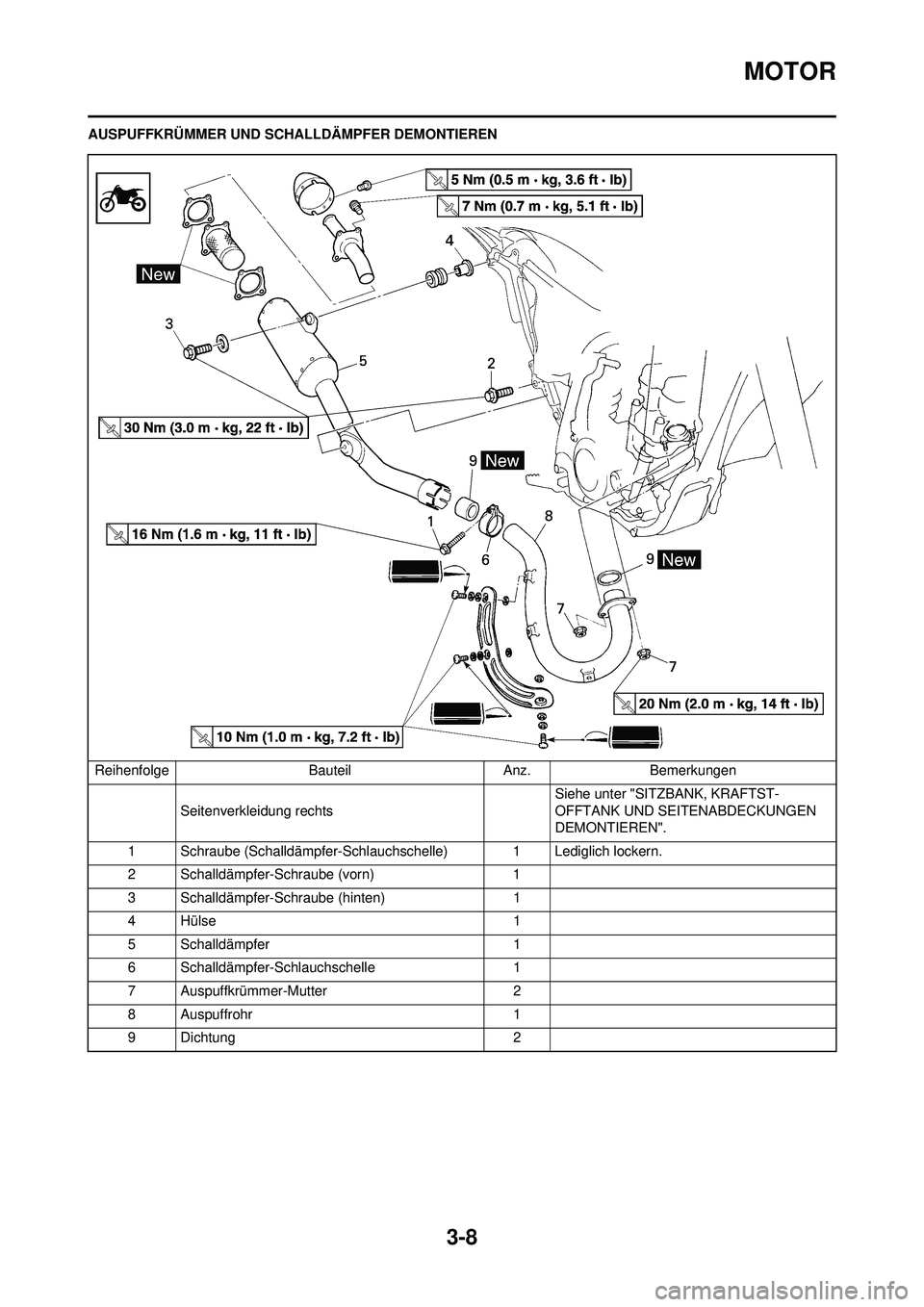

AUSPUFFKRÜMMER UND SCHALLDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen Seitenverkleidung rechts Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN
DEMONTIEREN".
1 Schraube (Schalldämpfer-Schlauchschelle) 1 Lediglich lockern.
2 Schalldämpfer-Schraube (vorn) 1
3 Schalldämpfer-Schraube (hinten) 1
4 Hülse 1
5 Schalldämpfer 1
6 Schalldämpfer-Schlauchschelle 1
7 Auspuffkrümmer-Mutter 2
8 Auspuffrohr 1
9 Dichtung 2

3-9
MOTOR
SCHALLDÄMPFER UND
AUSPUFFKRÜMMER
KONTROLLIEREN

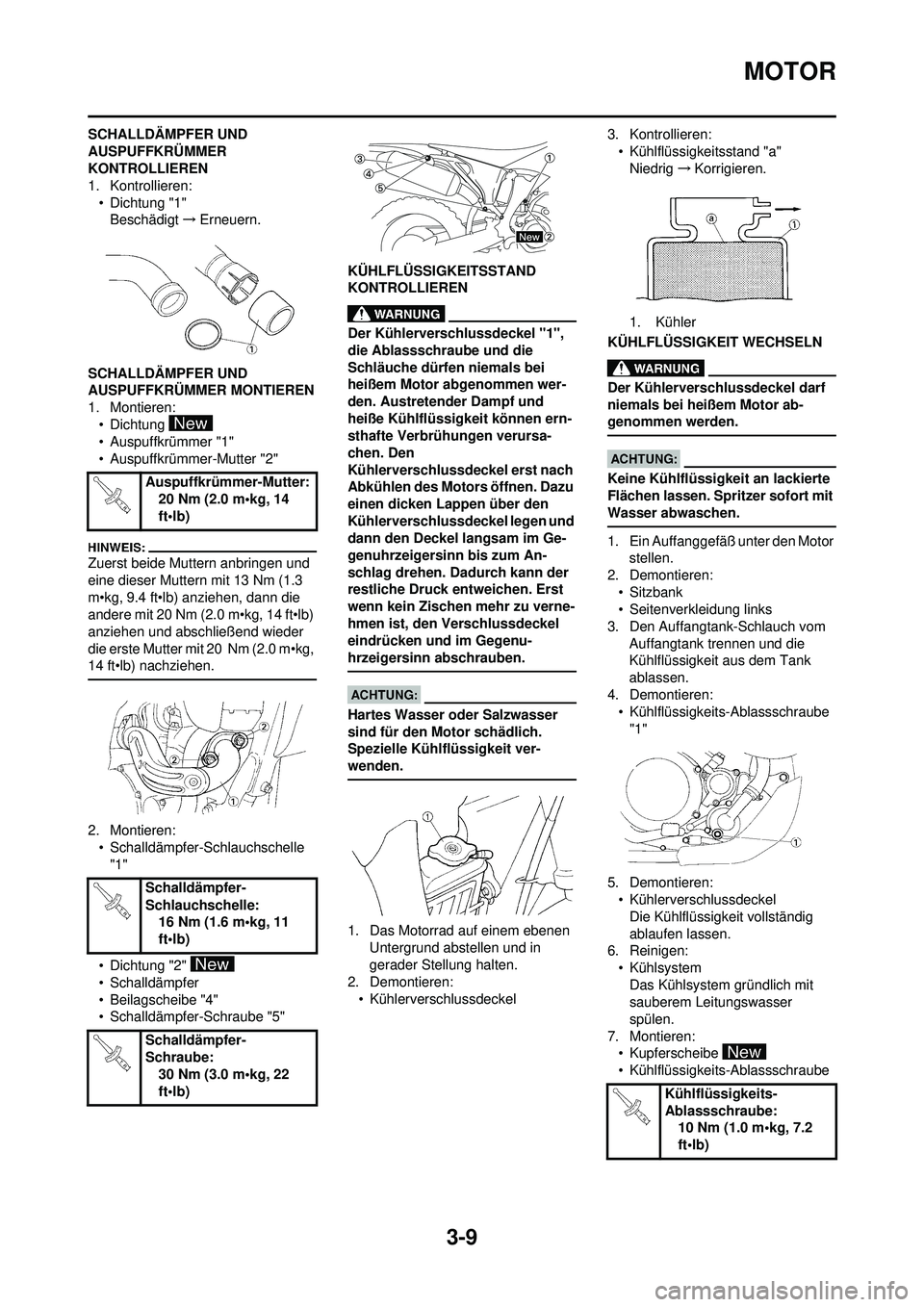

1. Kontrollieren:• Dichtung "1"Beschädigt →Erneuern.
SCHALLDÄMPFER UND
AUSPUFFKRÜMMER MONTIEREN
1. Montieren: • Dichtung
• Auspuffkrümmer "1"
• Auspuffkrümmer-Mutter "2"
Zuerst beide Muttern anbringen und
eine dieser Muttern mit 13 Nm (1.3
m•kg, 9.4 ft•lb) anziehen, dann die
andere mit 20 Nm (2.0 m•kg, 14 ft•lb)
anziehen und abschließend wieder
die erste Mutter mit 20 Nm (2.0 m•kg,
14 ft•lb) nachziehen.
2. Montieren:• Schalldämpfer-Schlauchschelle "1"
• Dichtung "2"
• Schalldämpfer
• Beilagscheibe "4"
• Schalldämpfer-Schraube "5" KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
Der Kühlerverschlussdeckel "1",
die Ablassschraube und die
Schläuche dürfen niemals bei
heißem Motor abgenommen wer-
den. Austretender Dampf und
heiße Kühlflüssigkeit können ern-
sthafte Verbrühu
ngen verursa-
chen. Den
Kühlerverschlussdeckel erst nach
Abkühlen des Motors öffnen. Dazu
einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Gegenu-
hrzeigersinn abschrauben.
Hartes Wasser oder Salzwasser
sind für den Motor schädlich.
Spezielle Kühlflüssigkeit ver-
wenden.
1. Das Motorrad auf einem ebenen Untergrund abstellen und in
gerader Stellung halten.
2. Demontieren:
• Kühlerverschlussdeckel 3. Kontrollieren:
• Kühlflüssigkeitsstand "a"Niedrig →Korrigieren.
1. Kühler
KÜHLFLÜSSIGKEIT WECHSELN
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden.
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den Motor stellen.
2. Demontieren:
• Sitzbank
• Seitenverkleidung links
3. Den Auffangtank-Schlauch vom
Auffangtank trennen und die
Kühlflüssigkeit aus dem Tank
ablassen.
4. Demontieren: • Kühlflüssigkeits-Ablassschraube
"1"
5. Demontieren: • KühlerverschlussdeckelDie Kühlflüssigkeit vollständig
ablaufen lassen.
6. Reinigen: • Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser
spülen.
7. Montieren: • Kupferscheibe
• Kühlflüssigkeits-Ablassschraube
Auspuffkrümmer-Mutter:
20 Nm (2.0 m•kg, 14
ft•lb)
Schalldämpfer-
Schlauchschelle: 16 Nm (1.6 m•kg, 11
ft•lb)
Schalldämpfer-
Schraube: 30 Nm (3.0 m•kg, 22
ft•lb)
Kühlflüssigkeits-
Ablassschraube:10 Nm (1.0 m•kg, 7.2
ft•lb)

3-10
MOTOR

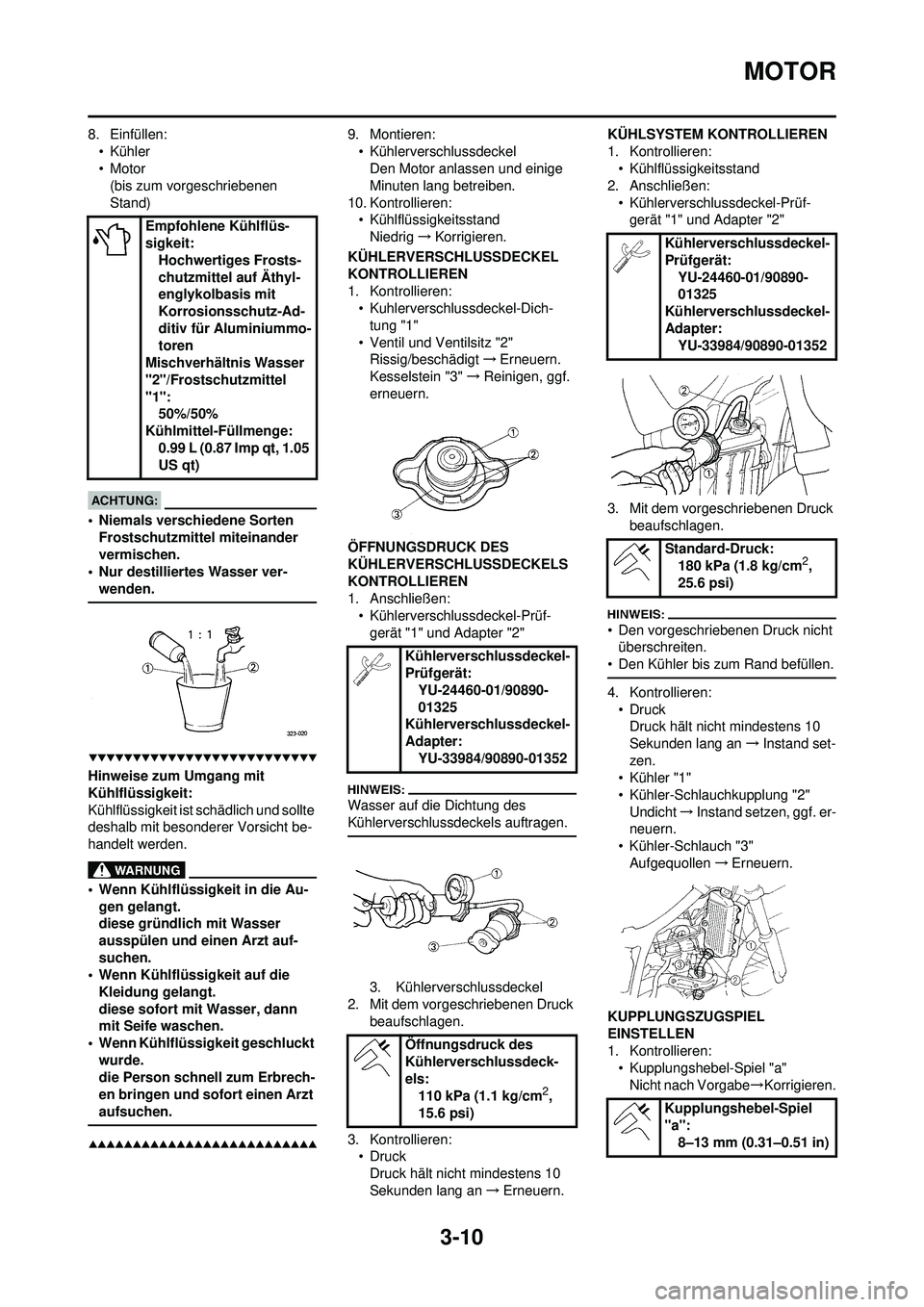

8. Einfüllen:• Kühler
• Motor(bis zum vorgeschriebenen
Stand)
• Niemals verschiedene Sorten
Frostschutzmitte l miteinander
vermischen.
• Nur destilliertes Wasser ver-
wenden.
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und sollte
deshalb mit besonderer Vorsicht be-
handelt werden.
• Wenn Kühlflüssigkeit in die Au-gen gelangt.
diese gründlich mit Wasser
ausspülen und einen Arzt auf-
suchen.
• Wenn Kühlflüssigkeit auf die
Kleidung gelangt.
diese sofort mit Wasser, dann
mit Seife waschen.
• Wenn Kühlflüssigkeit geschluckt wurde.
die Person schnell zum Erbrech-
en bringen und sofort einen Arzt
aufsuchen.
9. Montieren:
• KühlerverschlussdeckelDen Motor anlassen und einige
Minuten lang betreiben.
10. Kontrollieren: • KühlflüssigkeitsstandNiedrig →Korrigieren.
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren: • Kuhlerverschlussdeckel-Dich-tung "1"
• Ventil und Ventilsitz "2" Rissig/beschädigt →Erneuern.
Kesselstein "3" →Reinigen, ggf.
erneuern.
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen: • Kühlerverschlussdeckel-Prüf-
gerät "1" und Adapter "2"
Wasser auf die Dichtung des
Kühlerverschlussdeckels auftragen.
3. Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen Druck beaufschlagen.
3. Kontrollieren: •DruckDruck hält nicht mindestens 10
Sekunden lang an →Erneuern. KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
• Kühlflüssigkeitsstand
2. Anschließen:
• Kühlerverschlussdeckel-Prüf-gerät "1" und Adapter "2"
3. Mit dem vorgeschriebenen Druck beaufschlagen.
• Den vorgeschriebenen Druck nicht überschreiten.
• Den Kühler bis zum Rand befüllen.
4. Kontrollieren: •DruckDruck hält nicht mindestens 10
Sekunden lang an →Instand set-
zen.
• Kühler "1"
• Kühler-Schlauchkupplung "2"
Undicht →Instand setzen, ggf. er-
neuern.
• Kühler-Schlauch "3"
Aufgequollen →Erneuern.
KUPPLUNGSZUGSPIEL
EINSTELLEN
1. Kontrollieren: • Kupplungshebel-Spiel "a"Nicht nach Vorgabe →Korrigieren.
Empfohlene Kühlflüs-
sigkeit:
Hochwertiges Frosts-
chutzmittel auf Äthyl-
englykolbasis mit
Korrosionsschutz-Ad-
ditiv für Aluminiummo-
toren
Mischverhältnis Wasser
"2"/Frostschutzmittel
"1": 50%/50%
Kühlmittel-Füllmenge: 0.99 L (0.87 Imp qt, 1.05
US qt)
Kühlerverschlussdeckel-
Prüfgerät:YU-24460-01/90890-
01325
Kühlerverschlussdeckel-
Adapter:
YU-33984/90890-01352
Öffnungsdruck des
Kühlerverschlussdeck-
els: 110 kPa (1.1 kg/cm
2,
15.6 psi)
Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/90890-
01325
Kühlerverschlussdeckel-
Adapter: YU-33984/90890-01352
Standard-Druck: 180 kPa (1.8 kg/cm
2,
25.6 psi)
Kupplungshebel-Spiel
"a": 8–13 mm (0.31–0.51 in)

3-11
MOTOR
2. Einstellung:• Kupplungshebel-Spiel
Kupplungshebel-Spiel einstellen:
a. Die Muttern "1" lockern.
b. Das Spiel durch Verstellen der Muttern einstellen.
c. Die Sicherungsmuttern festzie-
hen.
• Die Feineinstellung hebelseitig "2" vornehmen.
• Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden.
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:• Gaszugspiel "a" am Gasdrehgriff
Nicht nach Vorgabe →Korrigieren.
2. Einstellung: • Gaszugspiel am Gasdrehgriff
Gaszugspiel einstellen:
a. Die Einsteller-Abdeckung ver- schieben.
b. Die Sicherungsmutter "1" lockern. c. Die Einstellmutter "2" verdrehen,
bis das vorgeschriebene Spiel er-
reicht ist.
d. Die Sicherungsmutter festziehen.
Vor dem Einstellen des Gaszugspiels
sollte sichergestellt werden, dass die
Leerlaufdrehzahl richtig eingestellt
ist.
Nach der Einstellung sollte der
Lenker bei laufendem Motor
beidseitig bis zum Anschlag ge-
dreht und dabei sichergestellt wer-
den, dass die Leerlaufdrehzahl
sich nicht verändert.
GASDREHGRIFF SCHMIEREN
1. Demontieren:
• Schutzabdeckung (Gaszug-Ab-deckung) "1"
• Gaszuggehäuse-Abdeckung "2"
• Gaszuggehäuse "3"
2. Auftragen: • Lithiumseifenfett(auf das Gaszug-Ende "a") 3. Montieren:
• Gaszuggehäuse
• Gaszuggehäuse-Schraube
• Gaszuggehäuse-Abdeckung
• Schutzabdeckung (Gaszug- Ab-deckung)
WARMSTARTHEBEL-SPIEL
EINSTELLEN
1. Kontrollieren: • Warmstarthebel-Spiel "a"Nicht nach Vorgabe →Korrigieren.
2. Einstellung: • Warmstarthebel-Spiel
Warmstarthebel-Spiel einstellen:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellmutter "2" verdrehen, bis das vorgeschriebene Spiel "a"
erreicht ist.
c. Die Sicherungsmutter festziehen.
Nach der Einstellung die Warmstart-
funktion kontrollieren.
LUFTFILTEREINSATZ REINIGEN
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor
frühzeitigen Motorschäden und -ver-
schleiß.
Der Motor darf unter keinen Um-
ständen mit ausgebautem Luftfil-
ter betrieben werden, da
ungefilterte Ansaugluft zu er-
höhtem Verschleiß und Motor-
schäden führen kann.
Sicherungsmutter: 7 Nm (0.7 m•kg, 5.1
ft•lb)
Gaszugspiel "a" am Gas-
drehgriff: 3–5 mm (0.12–0.20 in)
Sicherungsmutter:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Gaszuggehäuse-
Schraube: 4 Nm (0.4 m•kg, 2.9
ft•lb)
Warmstarthebel-Spiel
"a": 3–6 mm (0.12–0.24 in)
Sicherungsmutter: 4 Nm (0.4 m•kg, 2.9
ft•lb)
