2008 YAMAHA WR 250F Betriebsanleitungen (in German)

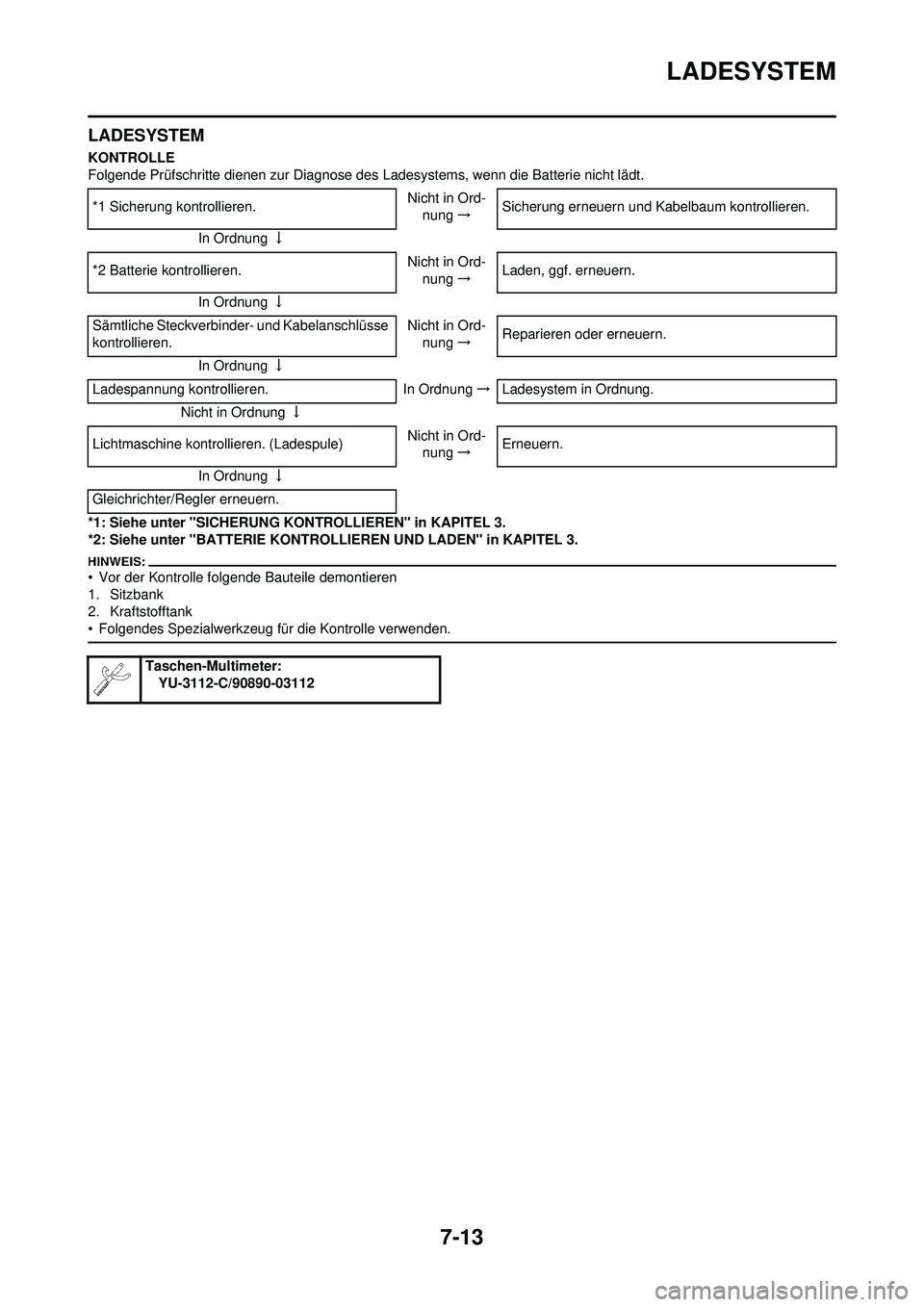

7-13
LADESYSTEM
LADESYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Ladesystems, wenn die Batterie nicht lädt.
*1: Siehe unter "SICHERUNG KO NTROLLIEREN" in KAPITEL 3.
*2: Siehe unter "BATTERIE KONTROLL IEREN UND LADEN" in KAPITEL 3.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Sicherung kontrollieren. Nicht in Ord-
nung → Sicherung erneuern und Kabelbaum kontrollieren.
In Ordnung ↓
*2 Batterie kontrollieren. Nicht in Ord-
nung → Laden, ggf. erneuern.
In Ordnung ↓
Sämtliche Steckverbinder- und Kabelanschlüsse
kontrollieren. Nicht in Ord-
nung → Reparieren oder erneuern.
In Ordnung ↓
Ladespannung kontrollieren. In Ordnung→Ladesystem in Ordnung.
Nicht in Ordnung ↓
Lichtmaschine kontrollieren. (Ladespule) Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Gleichrichter/Regler erneuern.
Taschen-Multimeter: YU-3112-C/90890-03112

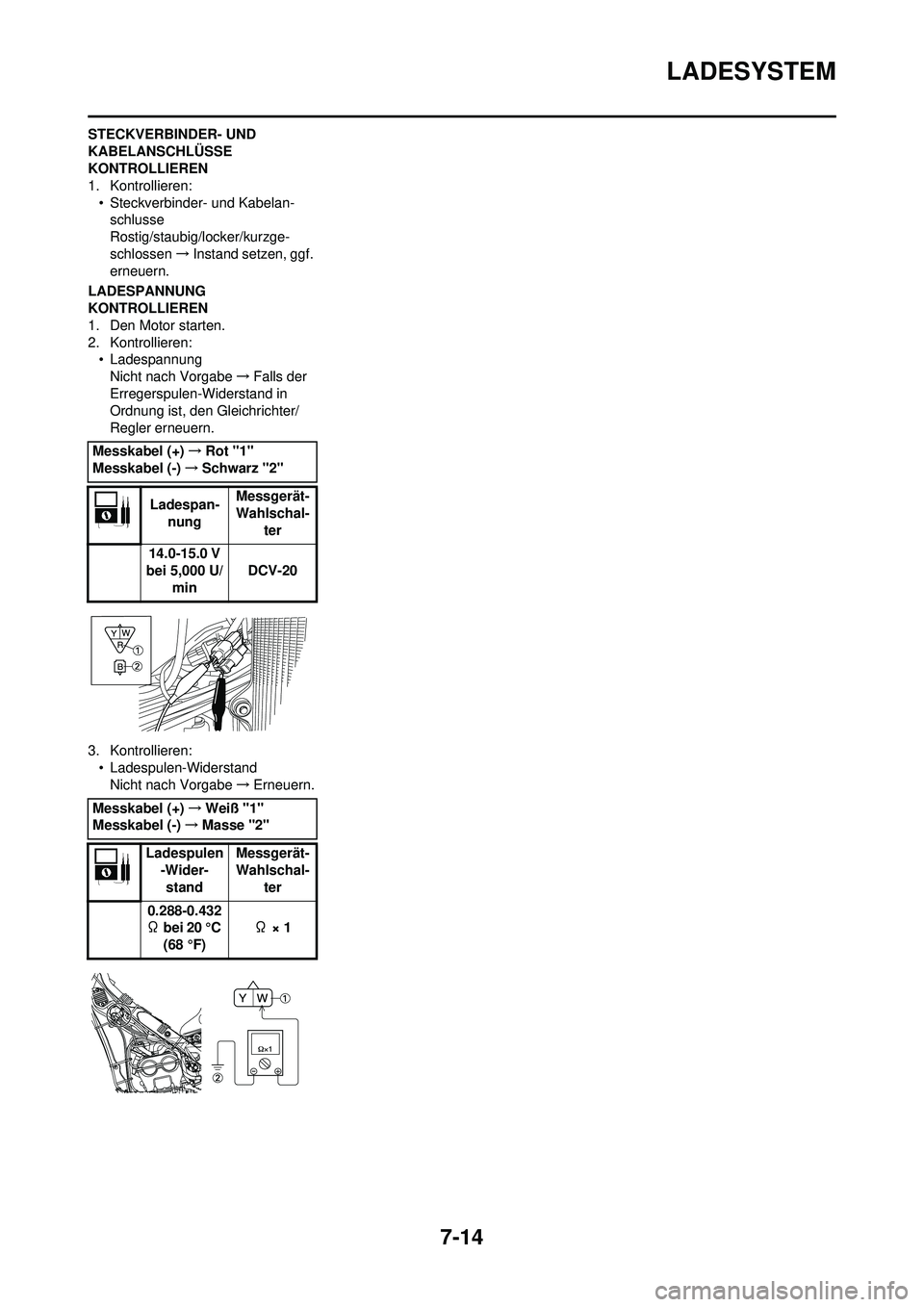

7-14
LADESYSTEM
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:• Steckverbinder- und Kabelan-schlusse
Rostig/staubig/locker/kurzge-
schlossen →Instand setzen, ggf.
erneuern.
LADESPANNUNG
KONTROLLIEREN
1. Den Motor starten.
2. Kontrollieren: • LadespannungNicht nach Vorgabe →Falls der
Erregerspulen-Widerstand in
Ordnung ist, den Gleichrichter/
Regler erneuern.
3. Kontrollieren: • Ladespulen-WiderstandNicht nach Vorgabe →Erneuern.
Messkabel (+)
→Rot "1"
Messkabel (-) →Schwarz "2"
Ladespan- nung Messgerät-
Wahlschal-
ter
14.0-15.0 V
bei 5,000 U/ min DCV-20
Messkabel (+) →Weiß "1"
Messkabel (-) →Masse "2"
Ladespulen -Wider-stand Messgerät-
Wahlschal-
ter
0.288-0.432
Ω bei 20 °C
(68 °F) Ω × 1

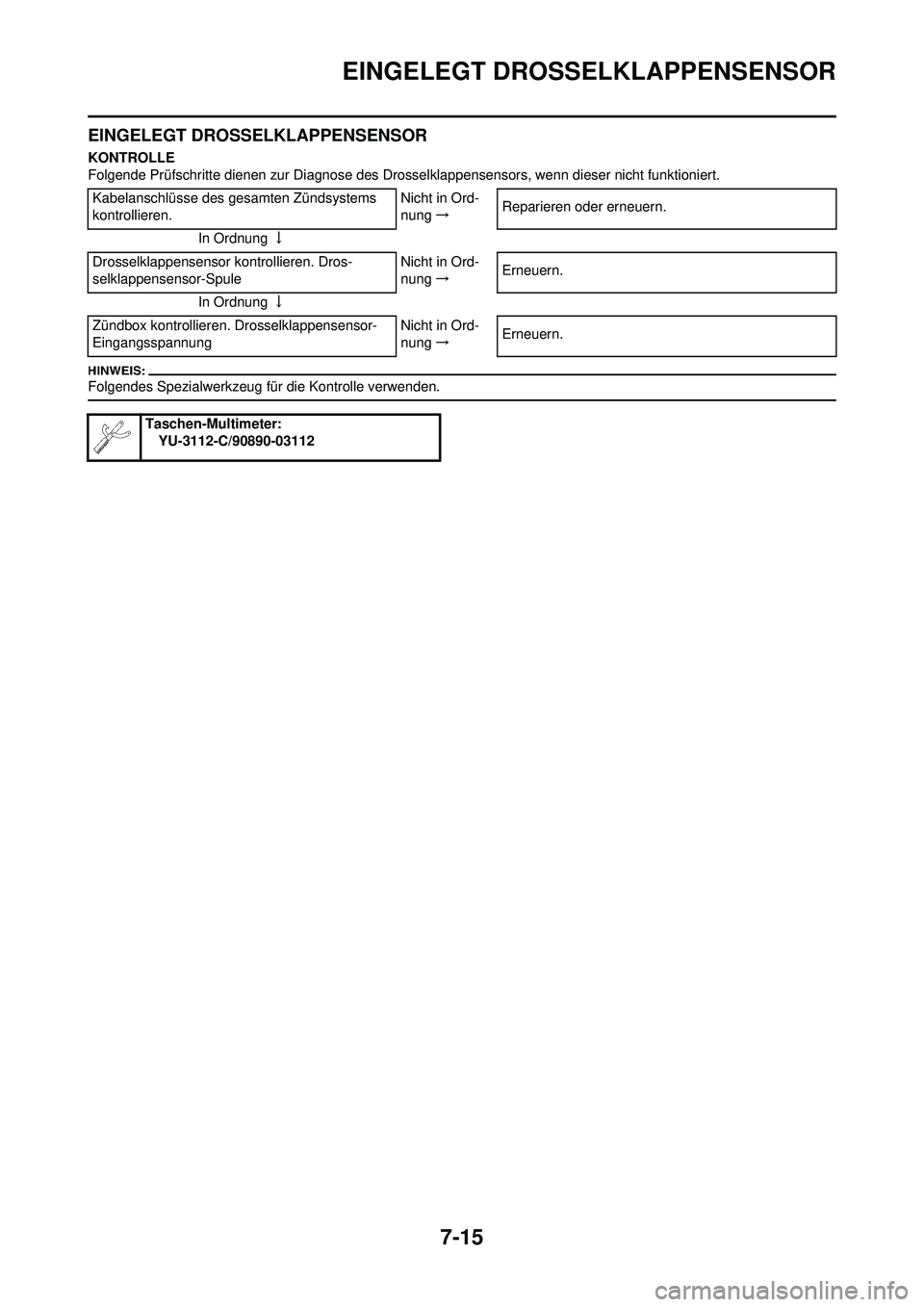

7-15
EINGELEGT DROSSELKLAPPENSENSOR
EINGELEGT DROSSELKLAPPENSENSOR
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Drosselklappensensors, wenn dieser nicht funktioniert.
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Kabelanschlüsse des gesamten Zündsystems
kontrollieren.Nicht in Ord-
nung
→ Reparieren oder erneuern.
In Ordnung ↓
Drosselklappensensor kontrollieren. Dros-
selklappensensor-Spule Nicht in Ord-
nung
→ Erneuern.
In Ordnung ↓
Zündbox kontrollieren. Drosselklappensensor-
Eingangsspannung Nicht in Ord-
nung
→ Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

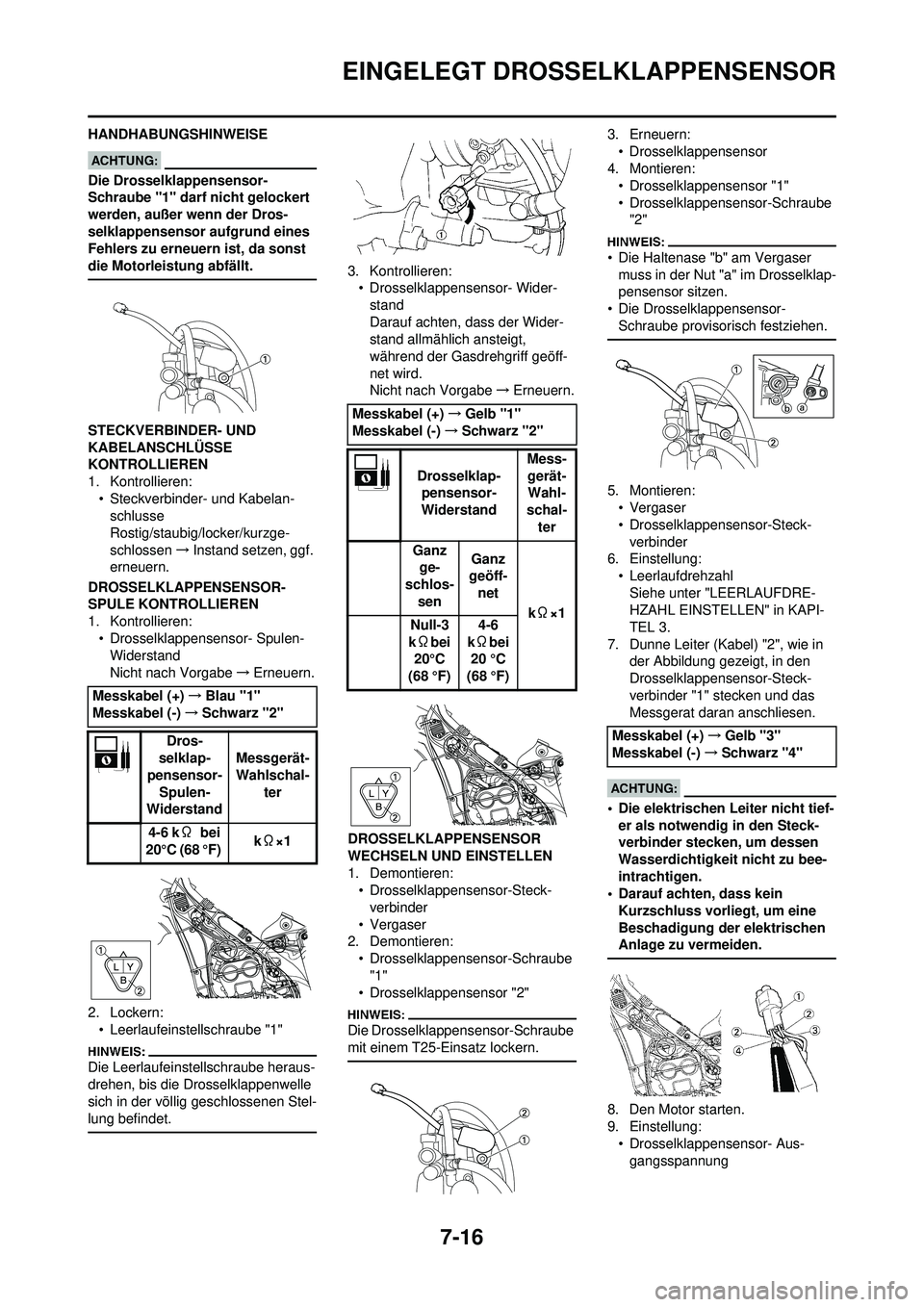

7-16
EINGELEGT DROSSELKLAPPENSENSOR
HANDHABUNGSHINWEISE
Die Drosselklappensensor-
Schraube "1" darf nicht gelockert
werden, außer wenn der Dros-
selklappensensor aufgrund eines
Fehlers zu erneuern ist, da sonst
die Motorleistung abfällt.
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:• Steckverbinder- und Kabelan-schlusse
Rostig/staubig/locker/kurzge-
schlossen →Instand setzen, ggf.
erneuern.
DROSSELKLAPPENSENSOR-
SPULE KONTROLLIEREN
1. Kontrollieren: • Drosselklappensensor- Spulen- Widerstand
Nicht nach Vorgabe →Erneuern.
2. Lockern: • Leerlaufeinstellschraube "1"
Die Leerlaufeinstellschraube heraus-
drehen, bis die Drosselklappenwelle
sich in der völlig geschlossenen Stel-
lung befindet.
3. Kontrollieren:• Drosselklappensensor- Wider-
stand
Darauf achten, dass der Wider-
stand allmählich ansteigt,
während der Gasdrehgriff geöff-
net wird.
Nicht nach Vorgabe →Erneuern.
DROSSELKLAPPENSENSOR
WECHSELN UND EINSTELLEN
1. Demontieren: • Drosselklappensensor-Steck-
verbinder
• Vergaser
2. Demontieren:
• Drosselklappensensor-Schraube "1"
• Drosselklappensensor "2"
Die Drosselklappensensor-Schraube
mit einem T25-Einsatz lockern.
3. Erneuern:
• Drosselklappensensor
4. Montieren: • Drosselklappensensor "1"
• Drosselklappensensor-Schraube "2"
• Die Haltenase "b" am Vergaser muss in der Nut "a" im Drosselklap-
pensensor sitzen.
• Die Drosselklappensensor- Schraube provisorisch festziehen.
5. Montieren:• Vergaser
• Drosselklappensensor-Steck-
verbinder
6. Einstellung: • Leerlaufdrehzahl
Siehe unter "LEERLAUFDRE-
HZAHL EINSTELLEN" in KAPI-
TEL 3.
7. Dunne Leiter (Kabel) "2", wie in der Abbildung gezeigt, in den
Drosselklappensensor-Steck-
verbinder "1" stecken und das
Messgerat daran anschliesen.
• Die elektrischen Leiter nicht tief-
er als notwendig in den Steck-
verbinder stecken, um dessen
Wasserdichtigkeit nicht zu bee-
intrachtigen.
• Darauf achten, dass kein Kurzschluss vorliegt, um eine
Beschadigung der elektrischen
Anlage zu vermeiden.
8. Den Motor starten.
9. Einstellung:• Drosselklappensensor- Aus-gangsspannung
Messkabel (+)
→Blau "1"
Messkabel (-) →Schwarz "2"
Dros-
selklap-
pensensor-
Spulen-
Widerstand Messgerät-
Wahlschal-
ter
4-6 kΩ bei
20°C (68 °F) k
Ω×1
Messkabel (+) →Gelb "1"
Messkabel (-) →Schwarz "2"
Drosselklap- pensensor-
Widerstand Mess-
gerät- Wahl-
schal- ter
Ganz ge-
schlos- sen Ganz
geöff- net
kΩ×1
Null-3
k Ωbei
20°C
(68 °F) 4-6
k Ωbei
20 °C
(68 °F)
Messkabel (+) →Gelb "3"
Messkabel (-) →Schwarz "4"

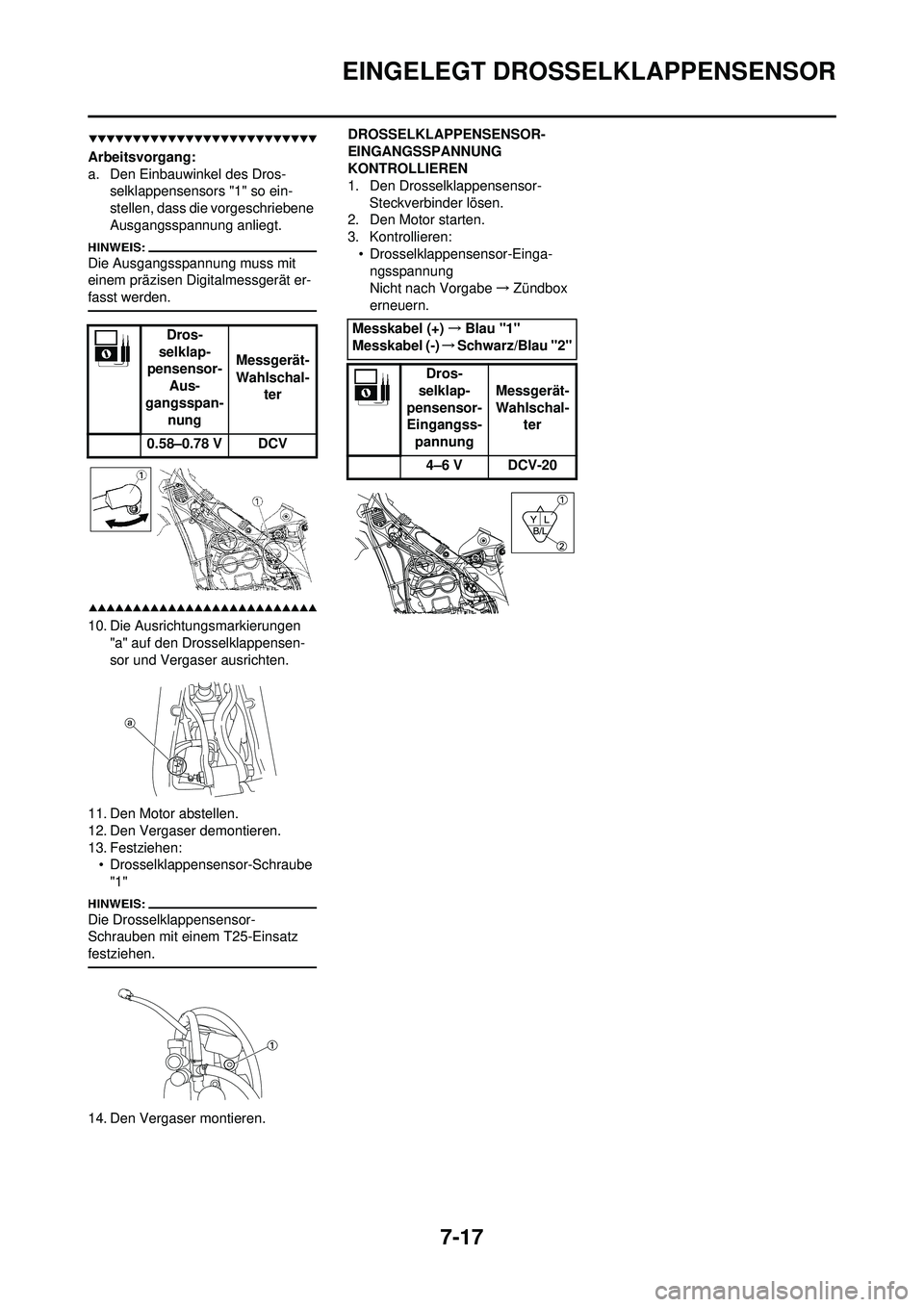

7-17
EINGELEGT DROSSELKLAPPENSENSOR
Arbeitsvorgang:
a. Den Einbauwinkel des Dros-selklappensensors "1" so ein-
stellen, dass die vorgeschriebene
Ausgangsspannung anliegt.
Die Ausgangsspannung muss mit
einem präzisen Digitalmessgerät er-
fasst werden.
10. Die Ausrichtungsmarkierungen "a" auf den Drosselklappensen-
sor und Vergaser ausrichten.
11. Den Motor abstellen.
12. Den Vergaser demontieren.
13. Festziehen: • Drosselklappensensor-Schraube "1"
Die Drosselklappensensor-
Schrauben mit einem T25-Einsatz
festziehen.
14. Den Vergaser montieren. DROSSELKLAPPENSENSOR-
EINGANGSSPANNUNG
KONTROLLIEREN
1. Den Drosselklappensensor-
Steckverbinder lösen.
2. Den Motor starten.
3. Kontrollieren:
• Drosselklappensensor-Einga-ngsspannung
Nicht nach Vorgabe →Zündbox
erneuern.
Dros-
selklap-
pensensor- Aus-
gangsspan- nung Messgerät-
Wahlschal-
ter
0.58–0.78 V DCV
Messkabel (+) →Blau "1"
Messkabel (-) →Schwarz/Blau "2"
Dros-
selklap-
pensensor-
Eingangss- pannung Messgerät-
Wahlschal-
ter
4–6 V DCV-20

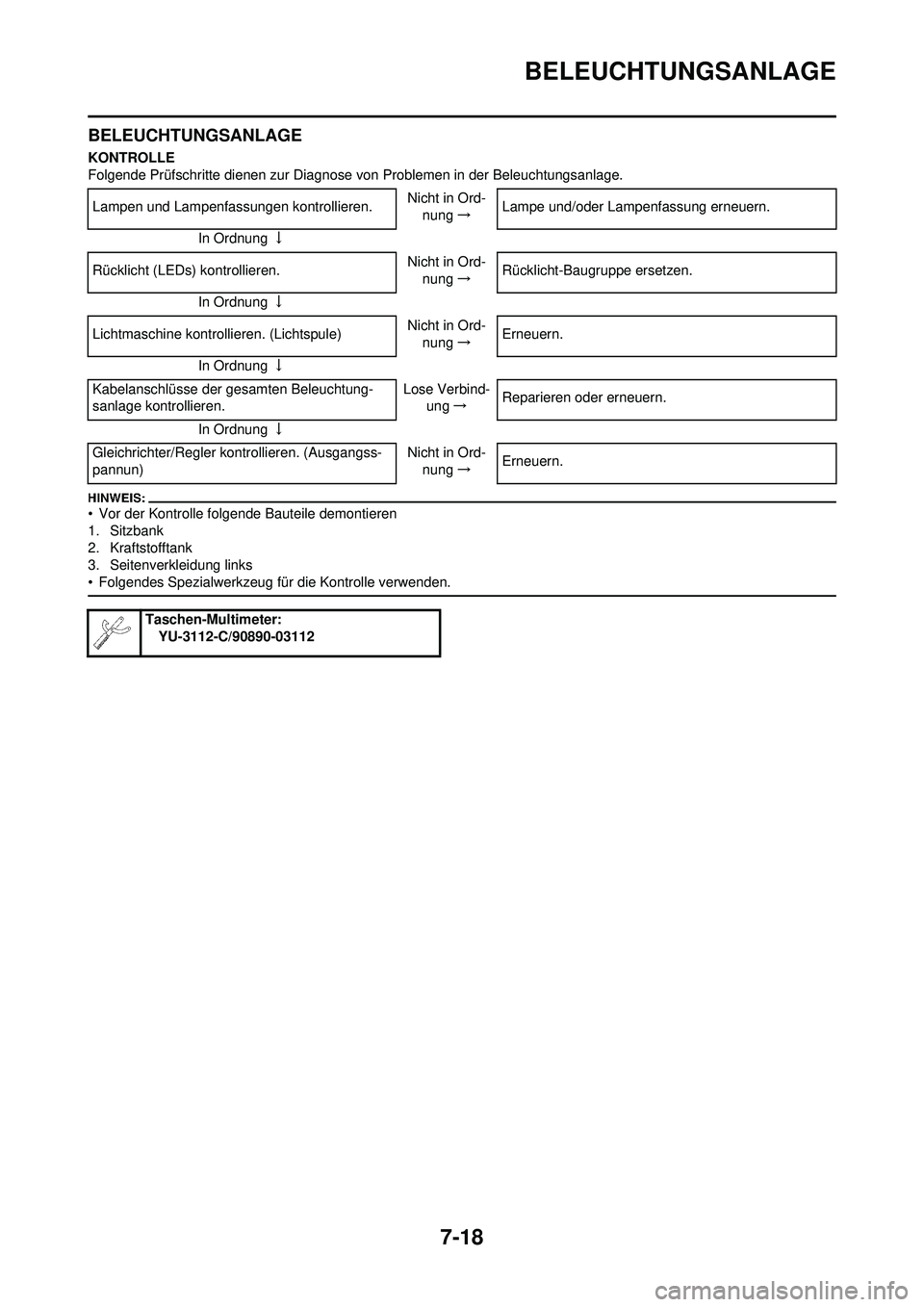

7-18
BELEUCHTUNGSANLAGE
BELEUCHTUNGSANLAGE
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose von Problemen in der Beleuchtungsanlage.
• Vor der Kontrolle folgende Bauteile demontieren
1. Sitzbank
2. Kraftstofftank
3. Seitenverkleidung links
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Lampen und Lampenfassungen kontrollieren.Nicht in Ord-
nung → Lampe und/oder Lampenfassung erneuern.
In Ordnung ↓
Rücklicht (LEDs) kontrollieren. Nicht in Ord-
nung → Rücklicht-Baugruppe ersetzen.
In Ordnung ↓
Lichtmaschine kontrollieren. (Lichtspule) Nicht in Ord-
nung → Erneuern.
In Ordnung ↓
Kabelanschlüsse der gesamten Beleuchtung-
sanlage kontrollieren. Lose Verbind-
ung → Reparieren oder erneuern.
In Ordnung ↓
Gleichrichter/Regler kontrollieren. (Ausgangss-
pannun) Nicht in Ord-
nung → Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

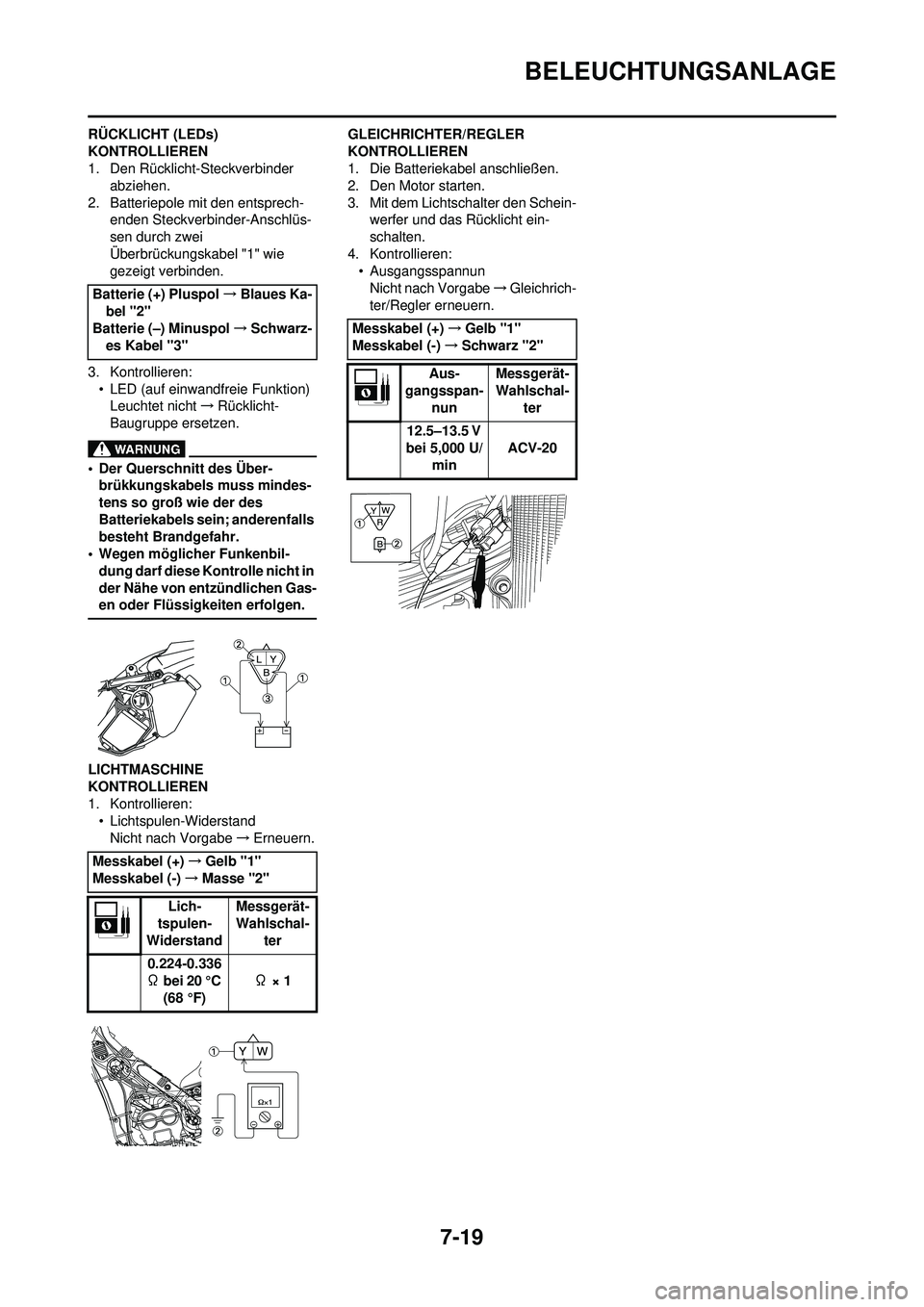

7-19
BELEUCHTUNGSANLAGE
RÜCKLICHT (LEDs)
KONTROLLIEREN
1. Den Rücklicht-Steckverbinder abziehen.
2. Batteriepole mit den entsprech- enden Steckverbinder-Anschlüs-
sen durch zwei
Überbrückungskabel "1" wie
gezeigt verbinden.
3. Kontrollieren: • LED (auf einwandfreie Funktion)Leuchtet nicht →Rücklicht-
Baugruppe ersetzen.
• Der Querschnitt des Über- brükkungskabels muss mindes-
tens so groß wie der des
Batteriekabels sein; anderenfalls
besteht Brandgefahr.
• Wegen möglicher Funkenbil- dung darf diese Kontrolle nicht in
der Nähe von entzündlichen Gas-
en oder Flüssigkeiten erfolgen.
LICHTMASCHINE
KONTROLLIEREN
1. Kontrollieren:• Lichtspulen-Widerstand
Nicht nach Vorgabe →Erneuern. GLEICHRICHTER/REGLER
KONTROLLIEREN
1. Die Batteriekabel anschließen.
2. Den Motor starten.
3. Mit dem Lichtschalter den Schein-
werfer und das Rücklicht ein-
schalten.
4. Kontrollieren: • AusgangsspannunNicht nach Vorgabe →Gleichrich-
ter/Regler erneuern.
Batterie (+) Pluspol
→Blaues Ka-
bel "2"
Batterie (–) Minuspol →Schwarz-
es Kabel "3"
Messkabel (+) →Gelb "1"
Messkabel (-) →Masse "2"
Lich-
tspulen-
Widerstand Messgerät-
Wahlschal-
ter
0.224-0.336
Ω bei 20 °C (68 °F) Ω × 1
Messkabel (+)
→Gelb "1"
Messkabel (-) →Schwarz "2"
Aus-
gangsspan-
nun Messgerät-
Wahlschal-
ter
12.5–13.5 V
bei 5,000 U/ min ACV-20

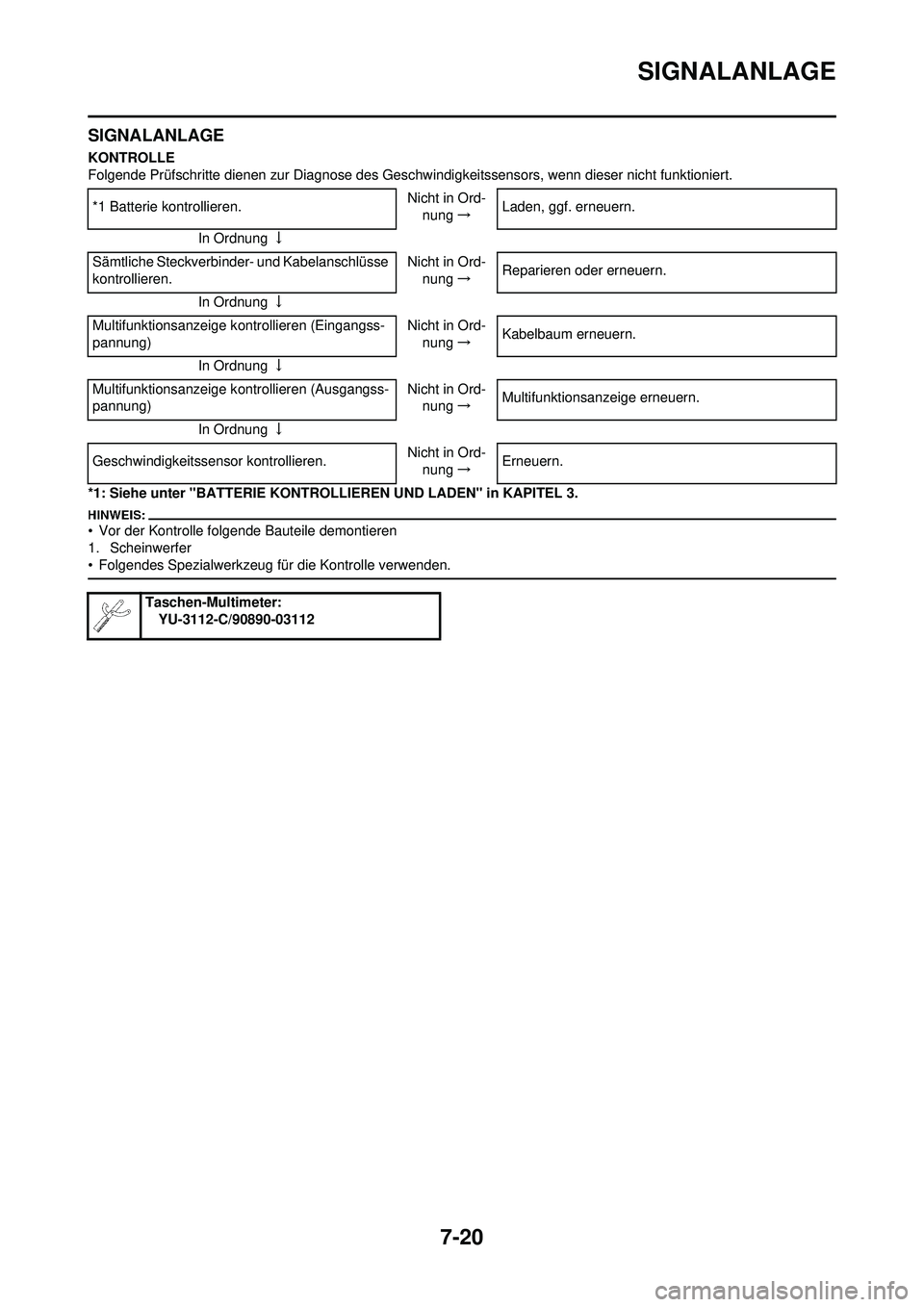

7-20
SIGNALANLAGE
SIGNALANLAGE
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Geschwindigkeitssensors, wenn dieser nicht funktioniert.
*1: Siehe unter "BATTERIE KONTROLL IEREN UND LADEN" in KAPITEL 3.
• Vor der Kontrolle folgende Bauteile demontieren
1. Scheinwerfer
• Folgendes Spezialwerkzeug für die Kontrolle verwenden.
*1 Batterie kontrollieren. Nicht in Ord-
nung → Laden, ggf. erneuern.
In Ordnung ↓
Sämtliche Steckverbinder- und Kabelanschlüsse
kontrollieren. Nicht in Ord-
nung → Reparieren oder erneuern.
In Ordnung ↓
Multifunktionsanzeige k ontrollieren (Eingangss-
pannung) Nicht in Ord-
nung → Kabelbaum erneuern.
In Ordnung ↓
Multifunktionsanzeige k ontrollieren (Ausgangss-
pannung) Nicht in Ord-
nung → Multifunktionsanzeige erneuern.
In Ordnung ↓
Geschwindigkeitssensor kontrollieren. Nicht in Ord-
nung → Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112
